Триггер шмитта

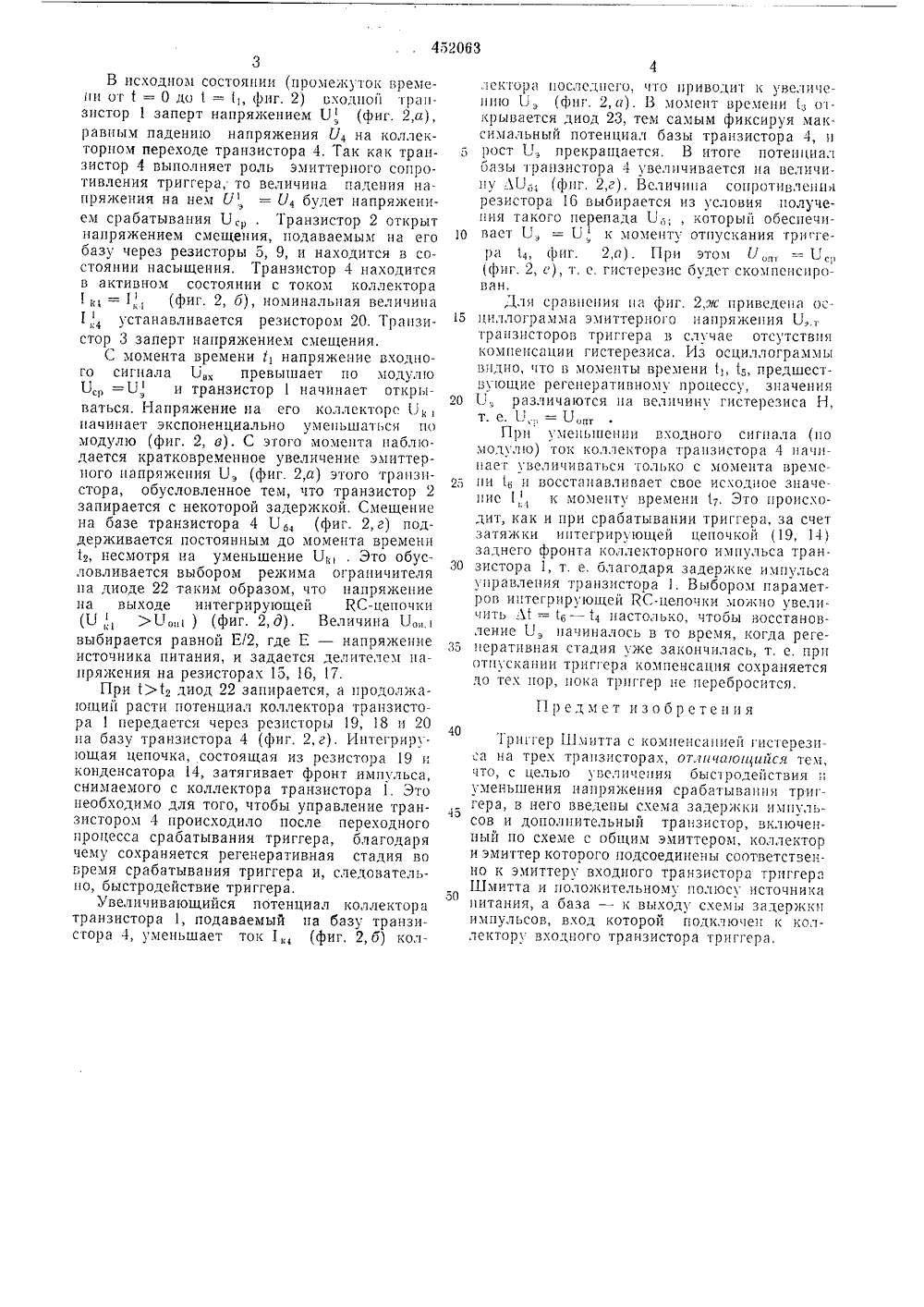

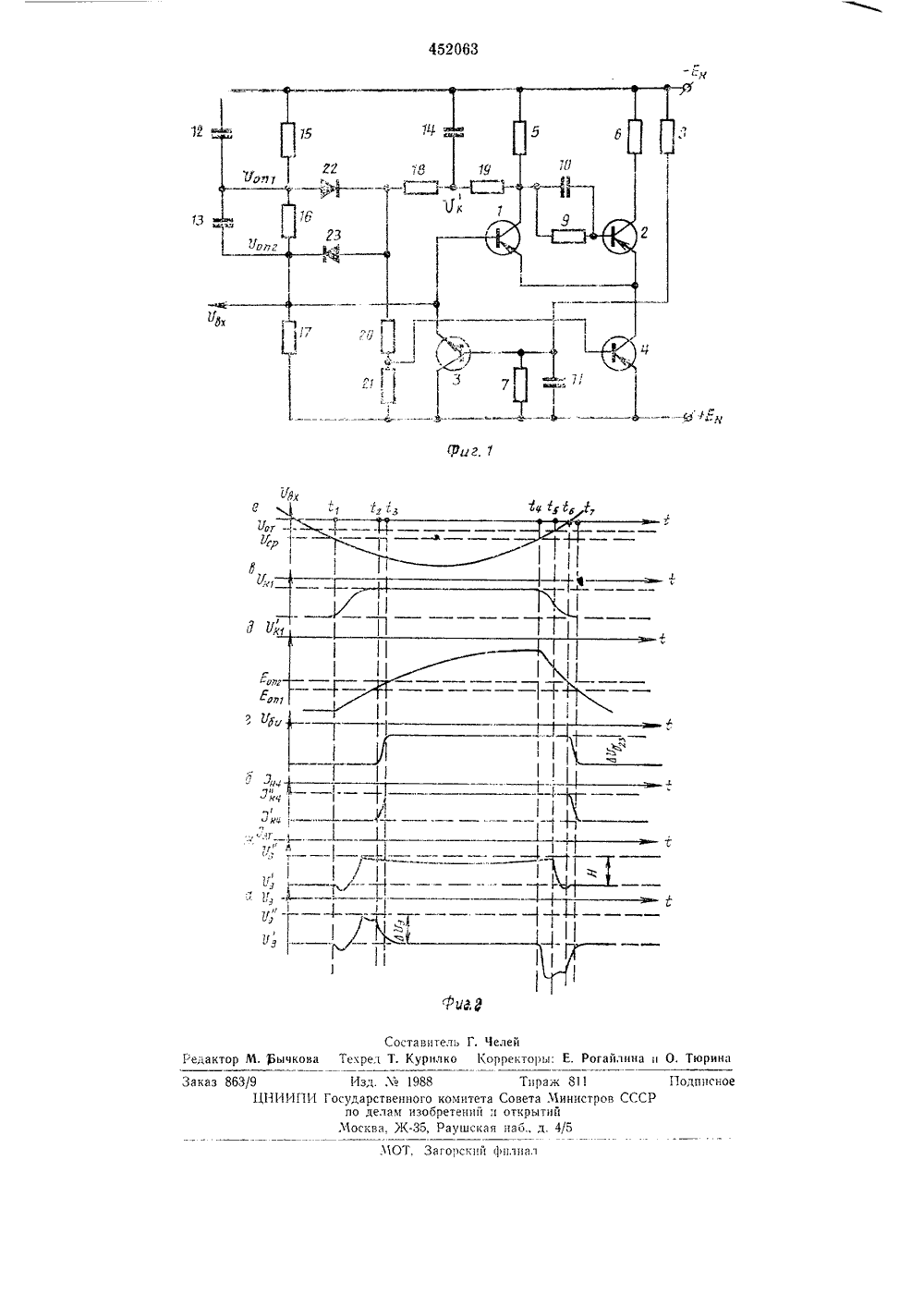

ОП ИСАЙЙЕц 452063 Союз Советских Социалистических Республик(32) Приоритет -Опубликовано 30.11.74. Бюллетень ЛЪ 44Дата опубликования описания 16.06.75. 51) .Ч ОЗЕ 3/29 Гасударственный комите Совета Министров ССС по делам изобретений н открытий. Шепитько, В. Е. Окишев т Тимоно Заявител Таганрогский радиотехнический инстит 54) ТРИГГЕР ШМИТ Изобретенинике и можетстродействующв устройствахной техники.Известен тргистерезиса на ульснои тех качестве бы а амплитуд измеритель относится к имиспользоваться вго дискриминатовычислительной и иггертрех Шмитта с компенсациеи анзисторах. Недостатки известного триггера Шмитта состоят в малом быстродействии вследствие применения пассивной схемы компенсации гистерезиса и большом напряжении срабатывания, обусловленном использованием полупроводникового диода в схеме компенсации гистерезиса, который может выполнять функцию электронного ключа только при перепаде напряжения на нем не менее 1 в.Цель изобретения - увеличение быстродействия и уменьшение напряжения сраоатывания триггера.Это достигается тем, что в триггер введены схема задержки импульсов и дополнительный транзистор, включенный по схеме с общим эмиттером, коллектор и эмиттер которого подсоединены соответственно к эмиттеру входного транзистора триггера Шмитта и положительному полюсу источника питания, а база - к выходу схемы задержки импульсов, вход которой подключен к коллектору входного транзистора триггера. На фиг. 1 изображена принципиальнаясхема предлагаемого триггера; на фиг. 2 временные диаграммы, поясняющие работу триггера.Триггер Шмитта с компенсацией гистерезиса содержит входной 1 и выходной 2 транзисторы, транзистор 3 противоположного типа проводимости, служащий ограничителем амплитуды входного сигнала, транзистор 4, выполняющий роль управляемого эмиттерного сопротивления триггера, резисторы 5 - 9 и конденсаторы 10, 11, обеспечивающие нормальную работу вышеупомянутых транзисторов, и схему задержки импульсов, выполненную на конденсаторах 12 - 14, резисторах 1 о - 21 и диодах 22, 23, причем в этой совокупности элементы 19, 14 образуют интегрирующую КС-цепочку, элементы 22, 23, 18 - двусторонний ограничитель уровня сигналя, а элементы 12, 13, 15, 1 б, 17 используются для получения опорных напряжений Уоп 1 Ь.,. Транзистор 4 включен по схеме с общим эмиттером, и его эмиттер подключен к положительному полюсу источника питания, коллектор - к эмиттеру входного транзистора 1, а база - к выходу схемы задержки импульсов, вход которой подключен к коллектору входного транзистора 1 триггера.Триггер Шмитта работает следующим об зо разом.3В исходном состоянии (промежуток времени от= 0 до= ь фпг. 2) сходной трап. зистор 1 заперт напряжением Б. (фиг. 2,а), равным падению напряжения У 4 на коллекторпом переходе транзистора 4. Так как транзистор 4 выполняет роль эмиттерпого сопротивления триггера, то величина падения напряжения на нем У, = 04 будет напряжением срабатывания .1,р . Транзистор 2 открыт напряжением смещения, подаваемым на его базу через резисторы 5, 9, и находится в состоянии насыщения. Транзистор 4 находится в активном состоянии с током коллектора -- 1,., (фиг. 2, б), номинальная величина 1,4 устанавливается резистором 20. Транзистор 3 заперт напряжением смещения.С момента времени , напряжение входного сигнала Ь,превьппает по модулю .1 Ср =1.1, и транзистор 1 начинает открываться. Напряжение па его коллекторе 13,.начинает экспоненциально уменьшаться по модулю (фиг. 2, в). С этого момента наблюдается кратковременное увеличение эмиттерного напряжения .1, (фиг. 2,а) этого транзистора, обусловленное тем, что транзистор 2 запирается с некоторой задержкой. Смещение на базе транзистора 4 .1(фиг. 2,г) поддерживается постоянным до момента времени 12, несмотря на уменьшение Ц Это обусловливается выбором режима ограничителя па диоде 22 таким образом, что напряжение на выходе интегрирующей КС-цепочки (11,., ).1 и ) (фиг. 2,д). Величина Б,выбирается равной Е 2, где Е - напряжение источника питания, и задается делителем эапрякения на резисторах 15, 16, 17.При 11, диод 22 запирается, а продолжающий расти потенциал коллектора транзистора 1 передается через резисторы 19, 18 и 20 на базу транзистора 4 (фиг. 2,г), Интегрирующая цепочка, состоящая из резистора 19 и конденсатора 14, затягивает фронт импульса, снимаемого с коллектора транзистора 1. Это необходимо для того, чтобы управление транзистором 4 происходило после переходного процесса срабатывания триггера, благодаря чему сохраняется регенеративная стадия во время срабатывания триггера и, следовательно, быстродействие триггера.Увеличивающийся потенциал коллектора транзистора 1, подаваемый на базу транзистора 4, уменьшает ток 1(фиг, 2,б) коллектора последнего, что приводит к увеличению Ь (фпг, 2,а), В момент времени 1 озкрывается диод 23, тем самым фиксируя максимальный потенциал базы транзистора 4, ирост , прекращается, В итоге потенциалоазы транзистора 4 увеличивается на величину Ю;(фпг. 2,г), Величина сопротивлениярезистора 16 выбирается из условия получения такого перепада 1; который обеспечи 10 васт Г, = .1., к моменту отпускания триггера 1, фиг. 2 а) . При этом У , = р(фнг. 2, а), т. с. гистерезис будет скомпспсирован.Для срав ения па фиг. 2,ж приведена ос.5 циллограмма эмиттерного напряжения 1 Атранзисторов триггера в случае отсутствиякомпенсации гистерезиса, Из осциллограммывидно, что в моменты времени 1 ь 1, предшествующие регеперативному процессу, значения20 1, различаются па величину гистерезиса Н,т. е. .,р = .1,Прп уменьшении входного сигнала (помодулю) ток коллектора транзистора 4 па шнает увеличиваться только с момента времс 25 пи 1, и восстанавливает свое исходнос значение 1 к моменту времени 7, Это нроисходит, как и при срабатывании триггера, за счетзатяжки интегрирующей цепочкой (19, 14)заднего фронта коллекторного импульса тран 30 зистора 1, т. е. благодаря задержке импульсауправления транзистора 1. Выбором параметров интегрирующей 1 хС-цепочки можно увеличить Л =- 6 - 14 настолько, чтобы восстановление 11, начиналось в то время, когда регеЗ 5 ператпвная стадия уже закончилась, т. е. прпотпускании триггера компенсация сохраняетсядо тех пор, пока триггер не перебросится.Предмет изобретения401 рпп ер Шмитта с компенсацией гистерезпса на трех транзисторах, отлачаоцаася тем, что, с целью увеличения быстродействия и уменьшения напряжения срабатывания триггера, в него введены схема задержки импхльсов и дополнительный транзистор, включенный по схеме с общим эмиттером, коллектор и эмиттер которого подсоединены соответственно к эмиттеру входного транзистора триггера 1 Дмитта и положительному полюсу источника 50питания, а оаза - к выходу схемы задержкикотороилектору входного транзистора триггера.Тираж комитета Совета Ми етений и открытий аушская наб., л. 4
