Номер патента: 452064

Автор: Максимчук

ZIP архив

Текст

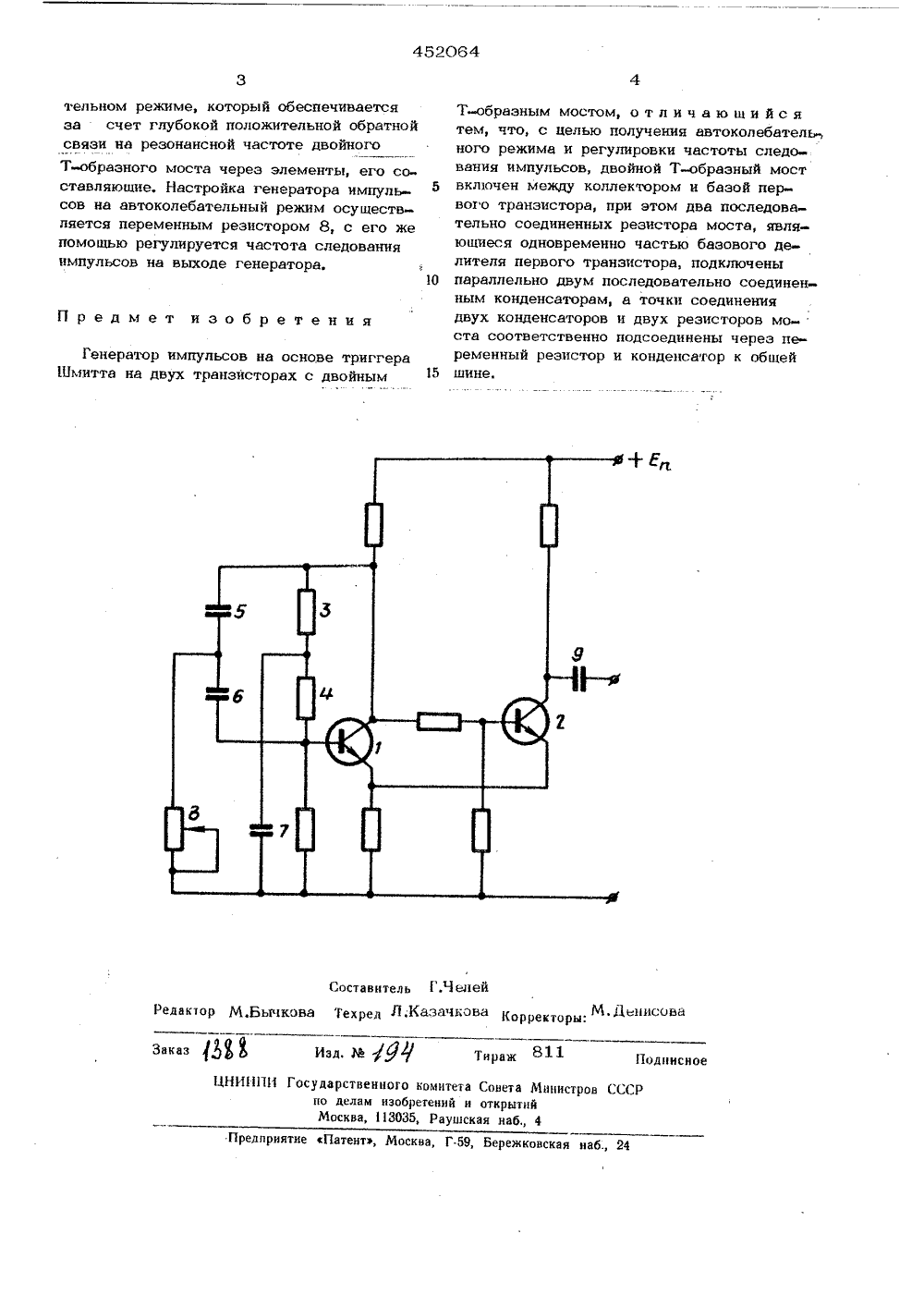

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДОЕЛЬСТВУ Союз СоветскнхСоцналнстнцескнхРеспублнк(51) М, Кл. НОЗк 3/29 киИ сударотвеиныи комитетавета Министров СССРоо делам изобретенийи открытийБюллетень4 ата опубликования описания 31 О 3 75) Автор изобретен Е. П, Максил 1 ч Всесоюзногоститута Виброакустическая научно-исследовательская лаборатор рдена Трудового Красного Знамени теплотехническогоим. ф. Э, Джержинского 71) Заявнтел 54) ГЕНЕРАТОР ИМПУЛЬСО получение автоколеегулировка частоты ательного режима Изобретение относится к генераторам импульсов и может использоваться в качестве опорного генератора в модуляторах, демодуляторах, систел 1 ах модулятор-демодулятор или демодулятор-л 1 одулятор, системах автоматики, телеметрии, радиолокации.Известен генератор импульсов на основе триггера Шмитта на двух транзисторах с двойным Т-образным мостом.Недостаток известного генераторе импульсов состоит в трудности регулирования частоты следования В автоколебательном режиме.Цель изов следования импульсов.Это достигается тем, что двойной Т-образный мост включен между коллектором и базой первого транзистора, при этом два последовательно соединенных резистора моста, являющиеся одновременно частью базового делителя первого транзистора, подклю. чены параллельно двум последовательно соединенным конденсаторам, а точки соединвния двух конденсаторов тт двух резисторов моста соответственно подсоединены черезпеременный резистор и конденсатор к общей шине.Изобретение поясняется чертежом. б Генератор импульсов выполнен на основе триггера Шмитта на двух транзисторах1 и 2 с двойным Т образным мостом, включенным между коющектором и базой первого транзистора и состояшим из резисто- О ров 3 и 4, конденсаторов 5 - 7 и переменного резистора 8. Выходной сигналснимается с коллектора второго транзистора через конденсатор 9. Последовательносоединенные резисторы 3 и 4 моста, яв ляющиеся одноврел 1 енно частью базового делителя первого транзистора, подключены параллельно двум последовательно соединенным конденсаторам 5 и 6, Точки соединения конденсаторов 5 и 6 и резисторов 3 и 20 4 подключены соответственно через переменный резистор 8 и конденсатор 7 к общей шине,При включении напряжения источника питания триго ер литта, выполненный на 25 транзисторах 1 и 2, работает в ввтоколеба,Казачкова Кор каз ДИзд. М Щ/ однисно ираж ЯИИИ 11 И Государственного комитета Сонета Министров СССР по делам изобретений и открытий Москва, 13035, Раушская наб 4 дпрнятне Патентэ, Москва, Г 59, Бережковская наб;, 24 тельном режиме, который обеспечивается за счет глубокой положительной обратной связи на резонансной частоте двойного Т-образного моста через элементы его составляющие. Настройка генератора импульсов на автоколебательный режим осуществляется переменным резистором 8, с его же помощью регулируется частота следования импульсов на выходе генератора.О 10 Предмет изобретения Генератор импульсов на основе триггераШмитта на двух транзисторах с двойным Т образным мостом, отличающийсятем, что, с целью получения автоколебательного режима и регулировки частоты следования импульсов, двойной Т-образный моствключен между коллектором и базой первого транзистора, при этом два последовательно соединенных резистора моста, являющиеся одновременно частью базового делителя первого транзистора, подключеныпараллельно двум последовательно соединенным конденсаторам, а точки соединениядвух конденсаторов и двух резисторов моста соответственно подсоединены через переменный резистор и конденсатор к общейшине.

Смотреть

Заявка

1873639, 18.01.1973

ВИБРОАКУСТИЧЕСКАЯ НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ ЛАБОРАТОРИЯ ВСЕСОЮЗНОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ТЕПЛОТЕХНИЧЕСКОГО ИНСТИТУТА ИМ. Ф. Э. ДЗЕРЖИНСКОГО

МАКСИМЧУК ЕВГЕНИЙ ПЕТРОВИЧ

МПК / Метки

МПК: H03K 3/2893

Метки: генератор, импульсов

Опубликовано: 30.11.1974
