Перегружатель для обработки судов в ненастную и ветренную погоду
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

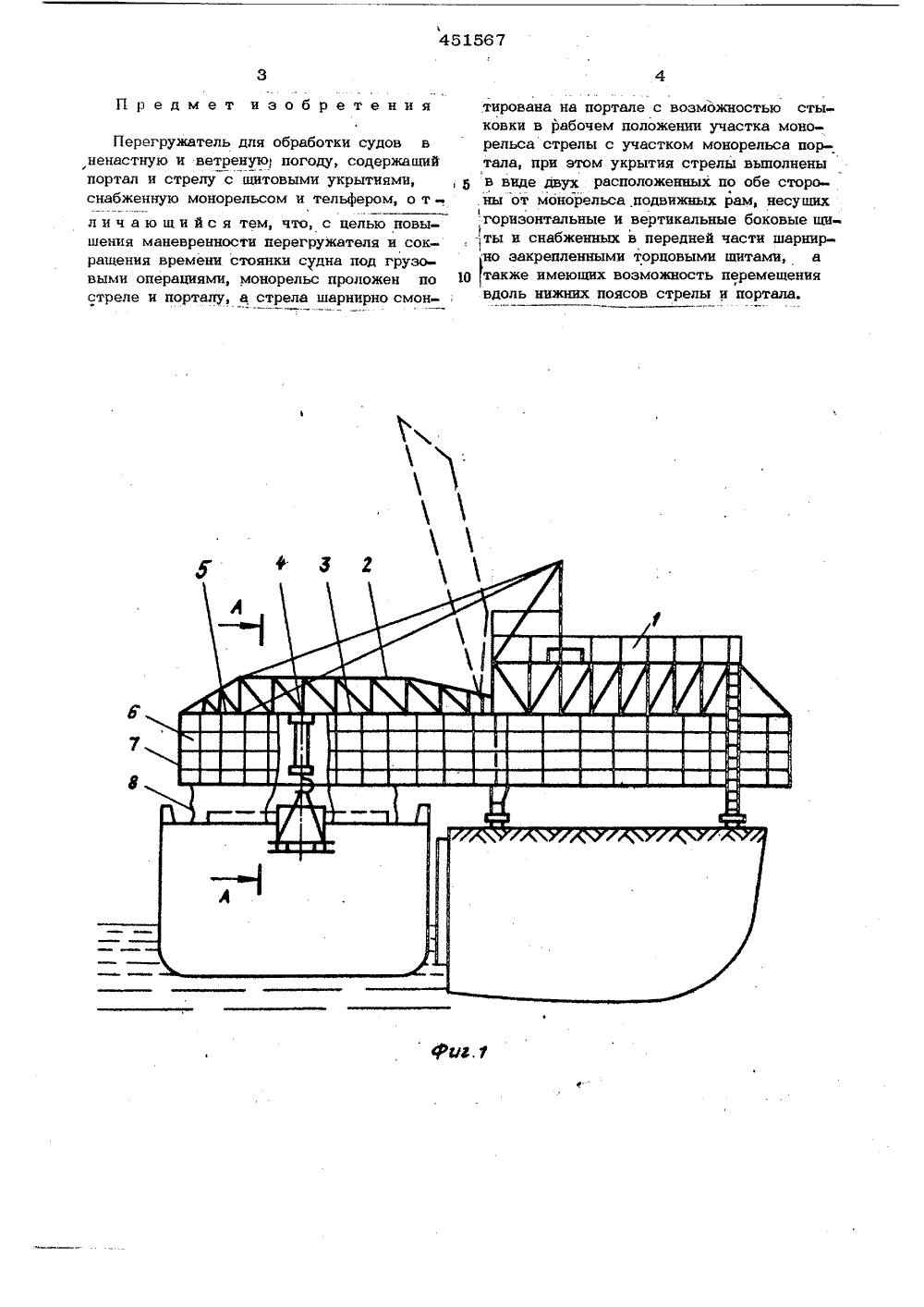

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДИТВЛЬСТВУ Союз Советских Социалистических Республик(11) 451567 61) Зависимое от авт. свидетельства 2) Заявлено 09.11,71 (21) 1712153(27-11 с присоединением эаявки 51) М. Кл. В 63 в 27/02 Гасударственный комитетСовета Министров СССпо делам изобретенийи открытий 32) ПриоритетОпубликовано 30,11,74 Бюллетень44 Дата опубликования описания 29.03.75(54 ЕГРУЖАТЕЛЬ ДЛЯ ОБРАБОТКИ СУДОВ В НЕНАСТНУЮ.И ВЕТРЕНУЮ ПОГОДУ е в Известны портальные перегружатели для работы в морских и речных портах в ненастную и ветренуюпогоду, содержашне портал и стрелу со щитовыми укрытиями, снабженную монорельсом и тельфером.В известных устройствах подготовительные операции к началу производства грузовых работ сложны и продолжительны во времени.Цель изобретения - повышение маневренности перегружателя и сокрашени ремени стоянки судна под грузовыми операциями.Для этого монорельс проложен по стреле к порталу, а стрела шарнирно смонтирована на портале с возможностью стыковки в рабочем положении участка монорельса стрелы с участком монорельса портала при этом укрытия стрелы выполнены в виде двух расположенных по обе стороны от монорельса подвижных рам, несущих горизонтальные и вертикальные боковые щиты и снабженных в передней части шарнирно закрепленными торповыми шитами, а также имеющих возможность перемещения вдоль нижних поясов стрелы и портала.На фиг. 1 изображен предлагаемый пе.регружатель, вид сбоку; на фиг. 2 - разрез 5 по А-А на фиг. 1,Перегружатель содержит портал 1, стрелу 2, монорельс 3 и тельфер 4, Монорельс 3 проложен по стрелке и порталу. Ст,- 1 релка 2 шарнирно смонтирована на портале 10 с возможностью стыковки в рабочем положении участка монорельса стрелы с участ- ком монорельса портала. Укрытия стрелы выполнены в виде двухрасположенных по обе стороны монорельсаподвижных рам, несущих горизонтальныешиты 5 и вертикальные боковые щиты 6,В передней части стрелы к щитам 6шарнирно прикреплены торцовые щиты 7,у Щиты 6 и 7 могут перемешаться вдоль нижних поясов стрелы и портала.Для защиты груза от бокового воздействия атмосферных осадков в районе судово.го люка к щитам 6 и 7 подвешиваютсяшторы 8.Предмет изобретения Перегружатель для обработки судов в ненастную и ветреную погоду, содержащий портал и стрелу с щитовыми укрытиями, снабженную монорельсом и тельфером, о тличающийся тем, что, с целью повышения маневренности перегружателя и сокращения времени стоянки судна под грузовыми операциями, монорельс проложен по стреле и порталу, а стрела шарнирно смонтирована на портале с возможностью стыковки в рабочем положении участка монорельса стрелы с участком монорельса портала, при этом укрытия стрелы выполнены в виде двух расположенных по обе сторойы от монорельса подвижных рам несущих горизонтальные и вертикальные боковые щи- :1, - ты и снабженных в передней части шарнирно закрепленными торцовыми щитами, а 1 О также имеющих возможность перемещениявдоль нижних поясов стрелы и портала.451567 г оставитедь,.Сергее Лебедева Корректо ова Техред Т,Курил 6 Изд, И 150 писн ираж редприятие Патент, Москва, Г.59, Бережковская наб.,Редактор АЗаказПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская наб 4
СмотретьЗаявка
1712153, 09.11.1971
БАКИНСКИЙ МОРСКОЙ ПОРТ
ИЦКОВИЧ ЛЕОНИД САМОЙЛОВИЧ, АСКЕРОВ ТОФИК ЗЕЙНАЛОВИЧ
МПК / Метки
МПК: B63B 27/02
Метки: ветренную, ненастную, перегружатель, погоду, судов
Опубликовано: 30.11.1974
Код ссылки
<a href="https://patents.su/3-451567-peregruzhatel-dlya-obrabotki-sudov-v-nenastnuyu-i-vetrennuyu-pogodu.html" target="_blank" rel="follow" title="База патентов СССР">Перегружатель для обработки судов в ненастную и ветренную погоду</a>
