Способ получения карборансодержащих полицианатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 444790
Авторы: Виноградова, Захаркин, Калинин, Коршак, Панкратов
Текст

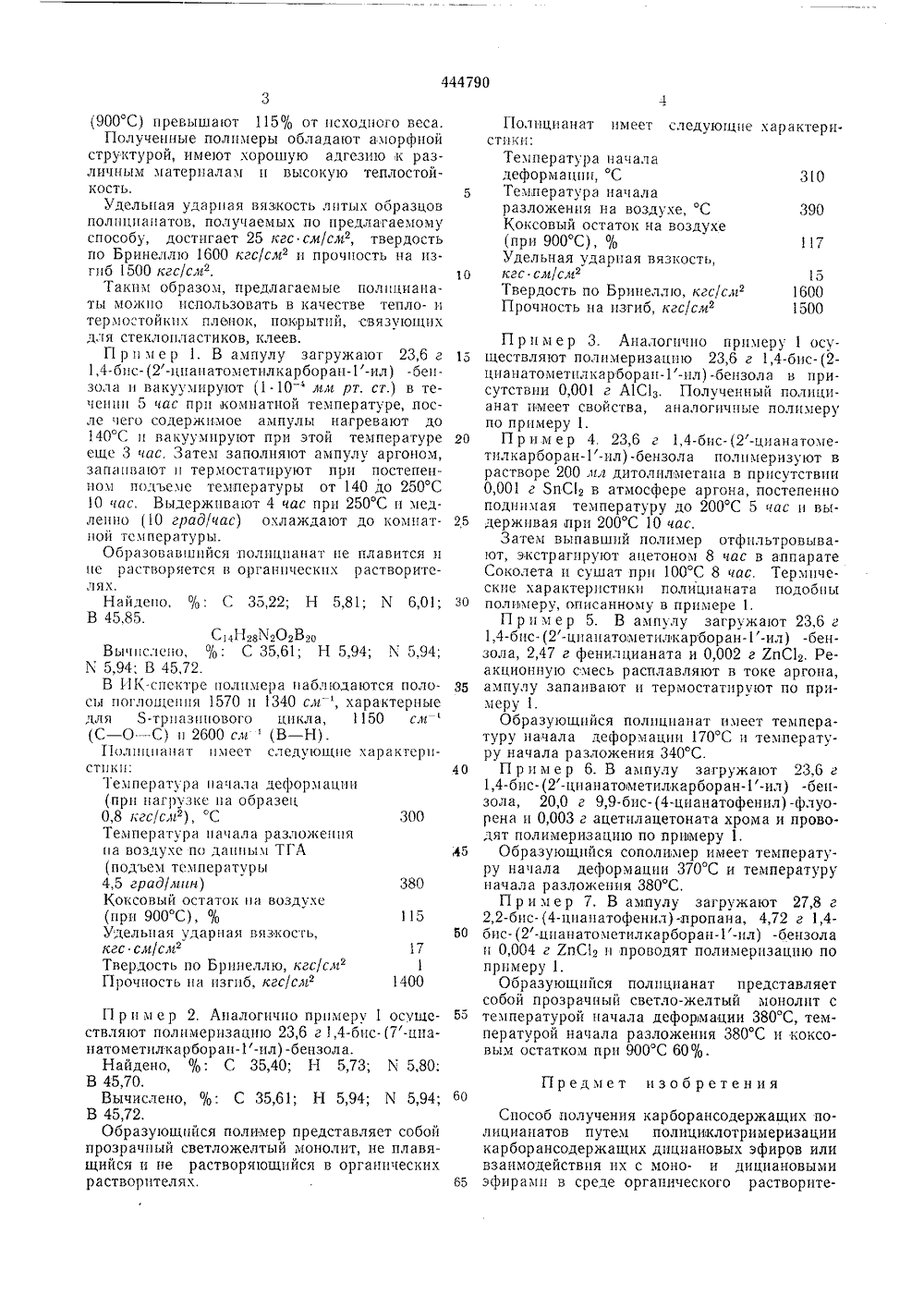

(900 С) превышают 115% от исходного веса.Полученные полимеры обладают аморфной структурой, имеют хорошую адгезию к различным материалам и высокую теплостойкость, ЬУдельная ударная вязкость литых образцов полициаиатов, получаемых по предлагаемому способу, достигает 25 кгс сл/сл, твердость по Бринеллк 1600 кгс/сл и прочность на изгиб 1500 кгс/сл.1 ОТаким образом, предлагаемые полпциаиаты можно использовать в качестве тепло- и термостойких пленок, покрытий, связующих для стеклопластиков, клеев.П р и м е р 1. В ампулу загружают 23,6 г 1 Ь 1,4-бис- (2-цианатометилкарборан-ил) -беизола и вакуумируют (110 "лл рт. ст.) в течении 5 час при комнатной температуре, после чего содержимое ампулы нагревают до 140 С и вакуумируют при этой температуре 20 еще 3 час. Затем заполняют ампулу аргоном, запаивают и термостатируют при постепенном подъеме температуры от 140 до 250 С 10 час, Выдерживают 4 час при 250 С и медленно (10 град/час) охлаждают до комнат Ь ной температуры.Образовавшийся полицианат не плавится и пе растворяется в органических растворителях.Найдено, %: С 35,22; Н 5,81; Ж 6,01; зо В 45,85. С ы Н 28 ЖгО 2 В 2 оВычислено, %: С 35,61; Н 5,94; Х 5,94; М 5,94; В 45,72.В ИК-спектре полимера наблюдаются поло- ЗЬ сы поглощения 1570 и 1340 сл , характерные для Я-триазннового цикла, 1150 сл (С - О - С) и 2600 сл(В - Н).1 олнцнанат имеет следующие характеристики:Температура начала деформации(при нагрузке иа образец0,8 гс/слР), СТемпература начала разлокенияна воздухе по данным ТГА 45(подъем температуры4,5 град/лип) 380Коксовый остаток на воздухе(при 900 С), %Удельная ударная вязкость,кгс сл/слТвердость по Бринеллю, кгс/слПрочность на изгиб, кгс/сл П р и м е р 2. Аналогично примеру 1 осуше- ЬЬ ствляют полимеризацшо 23,6 г 1,4-бис-(7-цпанатометилкарбораи-ил) -оензола.Найдено, %: С 35,40; Н 5,73; Х 5,80; В 45,70.Вычислено, % С 35,61; Н 5,94; М 5,94; В 45,72.Образующийся полимер представляет собой прозрачный светложелтый монолит, не плавящийся и не растворяющийся в органических растворителях. 65 11 олицианат имеет следующиестики:Температура началадеформации, СТемпература началаразложения на воздухе, СКоксовый остаток на воздухе(при 900 С) %Удельная ударная вязкость,кгс сл/слТвердость по Бринеллю, кгс/сл 2Прочность на изгиб, кгс/сл 2 Предмет изобретения Способ получения карборансодержащих полицианатов путем полициклотримеризации карборансодержащих дициановых эфиров или взаимодействия их с моно- и дициановыми эфирами в среде органического растворитеСоставитель Л. Платонова Техред Н. Куклина Корректор Н. Стельмах Редактор К. Вейсбейн Изд.2017 Тираж 555 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва Ж, Раушская иаб., д. 4/5Заказ 645 Подписное Обл. тнп. Костромского управлении издательств, полиграфии и книжной торговли ля или в блоке в токе инертного газа в присутствии катализатора, отличиющийся тем, что, с целью увеличения термостойкости и повышения коксовык остатков, в качестве карбораисодержащего дицианового эфира используют днцнанатометилднкарборанил,4- бензол.
СмотретьЗаявка
1943102, 26.06.1973
ОРДЕНА ЛЕНИНА ИНСТИТУТ ЭЛЕМЕНТООРГАНИЧЕСКИХ СОЕДИНЕНИЙ АН СССР
КОРШАК ВАСИЛИЙ ВЛАДИМИРОВИЧ, ВИНОГРАДОВА СВЕТЛАНА ВАСИЛЬЕВНА, ПАНКРАТОВ ВЯЧЕСЛАВ АЛЕКСАНДРОВИЧ, КАЛИНИН ВАЛЕРИЙ НИКОЛАЕВИЧ, ЗАХАРКИН ЛЕОНИД ИВАНОВИЧ
МПК / Метки
МПК: C08G 33/02
Метки: карборансодержащих, полицианатов
Опубликовано: 30.09.1974
Код ссылки
<a href="https://patents.su/3-444790-sposob-polucheniya-karboransoderzhashhikh-policianatov.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения карборансодержащих полицианатов</a>
Установка для распыления в воздухе расплавов с высокой температурой плавления
Номер патента: 124923
Опубликовано: 01.01.1959
Авторы: Бойко, Исламов, Спрыгин, Шека
МПК: B01J 2/02
Метки: воздухе, высокой, плавления, расплавов, распыления, температурой
...расположенном внутри каметель 9.124923Распылитель 9 представляет собой цилиндрический корпус 10, внутри которого посредством ребер 11, укреплен конусный заполнитель 12 с расположенным в нем центрально стержневым рассекателем 13. Рассекатель 13 имеет контактные выводы 14 для подвода электрического тока.Скошенная внутренняя торцовая кромка корпуса 10 и торцовая кромка конусного заполнителя 12 ооразуют кольцевую щель 15 для вывода раоплава. Полость между корпусом 10 и охватывающим его кожухом (на чертеже не показан) заполнена, с целью термоизоляции, слоем диатомитовой крошки.Подача воздуха в камеру 1 производится вентилятором 1 б в нижнюю ее часть под струю расплава.Плав, например хлористого магния, с помощью бестигельного вакуумковша...
Система кондиционирования воздуха и автоматический регулятор температуры
Номер патента: 1323827
Опубликовано: 15.07.1987
Автор: Тарасов
МПК: F24F 11/00
Метки: автоматический, воздуха, кондиционирования, регулятор, температуры
...воздуха ря- )от;)е г г клукп цц м обра )ом.. Ьружц, Возлух частично Осушается В кс лорцф, рси охлажляегся ц камере 2 45 Орогцецця. хляжлсццый ц увлажненный вози) х цк ( кямеры 2 Оро 1 цения частично осу я(т;51 В кялорифс.рс 3 ц 1 О приточному ис)злухово;1, 6 цолаетск В номенение 8.Темеряуря 11 ритоного Возд) хя регули - рустся путем изменения сте енц осуцки воздуха ц кя(Орц(рерс 1 таким образом, чтобы сумма температур воздуха В помещении 8 ц В црцточцо,". Возлуховоле 16 сохряН 5(с постоянной и равной расчетной велиНце. В,яжцость ВОлхя В цомецегии 8 регулцрустся независимо От регулирования в ,км тсмкрятуры зя счег изменения степе;(у;цкц приточцого Воздуха без измене го температуры в калорифере 3. 2Автоматический регулятор 6...
Способ получения дивинила
Номер патента: 183199
Опубликовано: 01.01.1966
Автор: Фарберов
МПК: C07C 1/24, C07C 11/167
Метки: дивинила
...бум. 60 К 90/з Объем 0,16 изд. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прн Совеге Министров ССС 1Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 3та Петрова (сульфонафтеновые кислоты), Пропилеи подают в колонну при 100 С в виде газа под давлением 15 - 25 ат,11, Время пребывания реакционной смеси в колонне 2 - 3 час. Процент прореагировавшего формальдегида и состав продуктов реакции аналогичен указанным в примерах 1 и 2.П р и м е р 4. Продукты реакции, полученные по примеру 1, по выходе из колонны экстрагируют дихлорэтаном, Дихлорэтановый слой затем отделяют от воднокислотного.Дихлорэтановый слой с содержанием незначительного количества кислоты (2 - Зо/о от взятой в реакции) нейтрализуют и разгоняют....
Способ определения радиационной стойкости полимерных материалов
Номер патента: 928191
Опубликовано: 15.05.1982
МПК: G01N 3/20
Метки: полимерных, радиационной, стойкости
...температуру, соответствующуюнаибольшей скорости снижения прочности, и при указанной температуре 5производят испытания образцов,имеющих различное отношение длины образца к его толщине,на изгиб,в результате чего в каждом из них,имеет место различное соотношениенормальных и касательных напряжений. Определяют такое соотношениедлины образца к его,толщине, прикотором разрушение при испытаниипроисходит путем нормального отрываслоев. Затем образцы, имеющие указанное соотношение длины к толщинеподвергают ионизирующему облучениюдо заданной дозы и определяют прочность путем испытания на изгиб при фВтемпературе йаиЬольшей скорости снйжения прочности; По изменению значений прочности до,облучения ипосле него суддят о радиационнойстойкости...
Плавленолитой огнеупорный материал
Номер патента: 1470731
Опубликовано: 07.04.1989
Авторы: Буренин, Мамочкин, Пронин, Рудаков, Соколов
МПК: C04B 35/657
Метки: материал, огнеупорный, плавленолитой
...после которых падение прочности не превышает 30%.Результаты определения корроэионной стойкости огнеупоров к действию 15 щелочной. газовой среды и термостойкости предлагаемого огнеупорного материала (составы 1-6) и известного (составы 7, 8) приведены в таблице. 20Приведено суммарное содержание На О, 1.дО, К О.Результаты испытаний показали, что, обладая достаточно высокой Формула изобретения Плавленолитой огнеупорный материал, включающий А 1 Оз, На, О 2 гОз и ЗьО, отличающийся тем, что, с целью повышения коррозионной стойкости к щелочной газовой среде, он дополнительно содержит МяО при следующем соотношении компонентов, мас, %ф А 10 з 1 Яа,О 2 тО 810 М 80 77-91 3-50,5-5,00,5-3,0 5-10 Термостойкость, ко- личество Коррозионная...
Предыдущий патент: Способ получения полиорганосилоксанов
Следующий патент: Способ получения карбамидно-фуранового связующего для литейного производства
Случайный патент: Способ получения линий тутового шелкопряда
