Экстраполятор приращений для однородных цифровых интегрирующих структур оцис с плавающей запятой

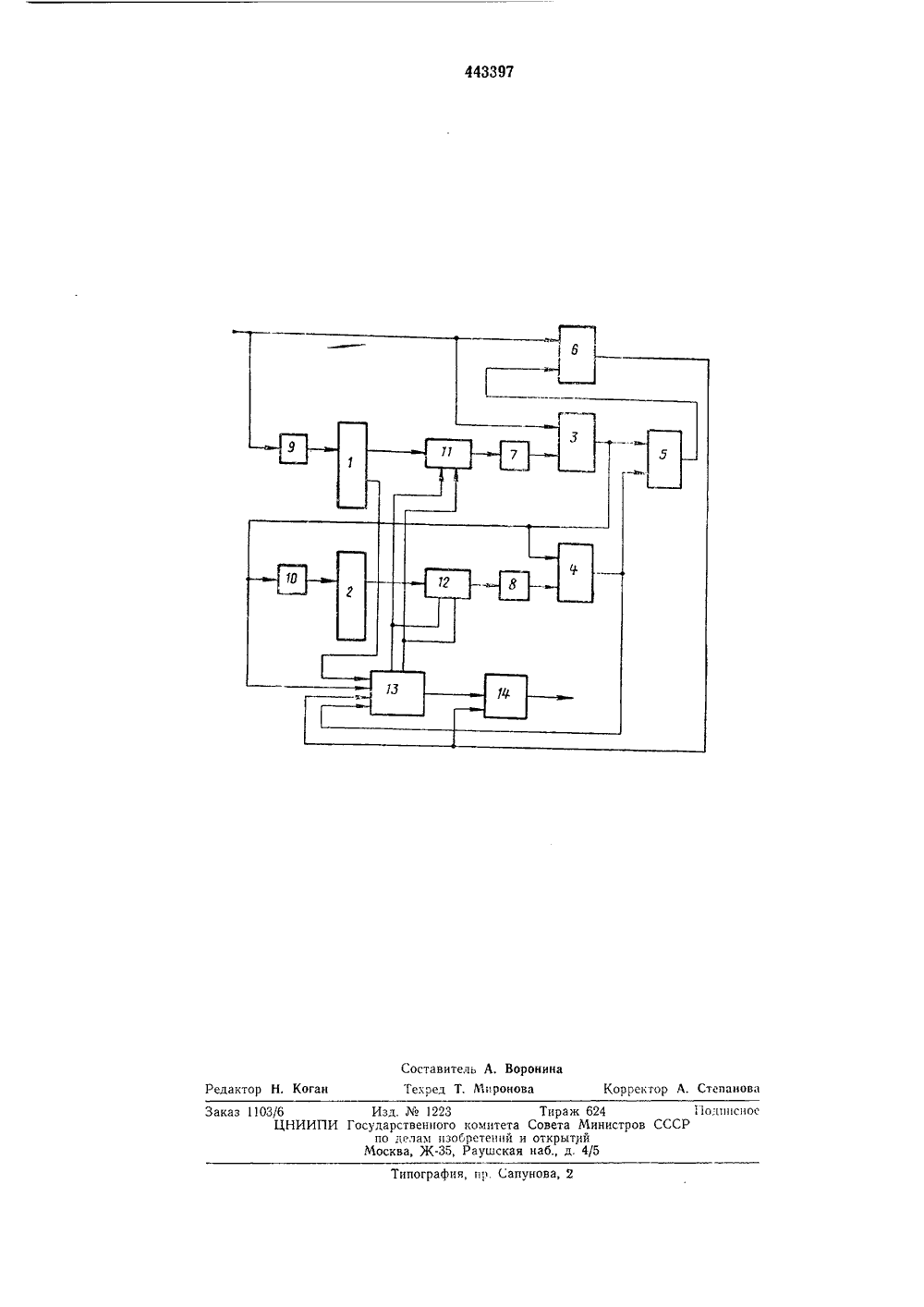

О П И С А Н И Е (и) 443397ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 30,10,72 (21) 1846336/18-24 1) М. Кл, 6 061 1/02 с присоединением заявк 32) Приоритетпубликовано 15,09.74, Бюллетеньата опубликования описания 23.06. Государственный комитет Совета Министров СССР 53) УДК 531.721(088,8 о делам изобретен и вткрытнй(54) ЭКСТРАПОЛЯТОР ПРИРАЩЕНИЙ ДЛ ЦИФРОВЫХ ИНТЕГРИРУЮЩИХ СТРУКТУР ЗАПЯТОЙАВАЮ ЩЕЙ чени значены ака чияд влещих вхоы Й(+и сдвига- изирует т 1) Изобретение относится к области вычислительной техники и может быть использовано в однородных цифровых интегрирующих структурах (ОЦИС) с плавающей запятой.Известны экстраполяторы приращений цифровой интегрирующей машины с полноразрядными приращениями, работающие по формуле экстраполяции и-го порядка с числами, запятая которых фиксирована, и состоящие из регистров, сумматоров, преобразователей кодов, блоков выделения значащей части числа.Предложенный экстраполятор отличается от известных тем, что для выполнения экстраполяции с плавающей запятой он содержит схему сдвига мантисс на один разряд влево- вправо, схему управления сдвигами и анализа мантисс и схему сборки. Выходы сдвигающих регистров соединены со входами схем сдвига мантисс, два выхода которых соединены с управляющими входами схемы сдвига мантисс, а третий соединен через схему сборки с выходной шиной экстраполятора.На чертеже представлена блок-схема предлагаемого экстраполятора, где:1 и 2 - сдвигающие регистры для хранениямантисс 7 тт и 7 ттт; разностей 7 гт и 7 г; в порядке П; на 1-ом шаге;3 - 6 - комбинационные сумматоры;7, 8 - преобразователи кода;9, 10 - блоки выделения значащей части числа; 11, 12 - схема сдвига мантисс на один разрядвлево-вправо;13 - схема управ. я сдвигами и анализамантисс;5 14 - схема сборки.Блоки преобразования кода преднадля инверсии кода и размножения знсла. Размножение знака числа необходимо длявыравнивания весов разрядов чисел при сложении в дополнительном коде.Блоки выделения значащей части числапредназначены для выделения в числе количества разрядов, установленного при проектировании ОЦИС.15 Схема сдвига мантисс на один разрво- вправо Я имеет два управляюда, на которые поступают сигнал.и 1.(;+) с выхода схемы 13 управлениями и анализа мантисс. Эта схема анал 20 следующие величины:т(;+1) с выхода первого сдвигающего регистра7 т(,+,) с выхода сумматора 37 т(,+1) с выхода сумматора 4 25 фткр(;+з) с выхода сумматора 6Алгоритм работы данного экстраполятораприращенийгде:30 2(1 з) -2(1, 1) +А 1 + 7(3) где:1 - номер шага экстраполяции;Ггф;, - экстраполированное,на один шагвперед значение приращения;Чг 1;+и, 72 г;+и и 7 г;+, - разности приращений первого, второго и третьего порядков,На каждом шаге вычислений хранятся первая и вторая разности 7 г; и 7 гпричем хранятся лишь мантиссы 7 т; и 7 т;. На (1+1)-ом шаге вычисляются вторая и третья разности по формулам (2), (3), (4) и запоминаются мантиссы от 1.ц и т;+1 для следующего шага,На управляющих входах схемы сдвига существует потенциал сдвига мантисс ф+1 или Я 1;.ц, полученный в предыдущем шаге. В данном экстраполяторе передача и учет приращений порядков производится с запаздыванием на один шаг. В результате сдвига мантисс приращения имеют порядок П 1;.ц, следовательно, на входы всех сумматоров слагаемые поступают в одном порядке.Поступающая на вход экстраполятора мантисса 7 т 1;.1.ц приращения 7 г 1;.ц в порядке П 1,+1 проходит на вход сдвигающего регистра 1 через блок 9 выделения значащей части числа, на входы сумматоров 3 и 6. С выходов регистров 1 и 2 мантиссы 7 щ; и 7 т; приращений 7 г 1 и 7 г; в порядке П, поступают на входы схемы 11, 12 сдвига мантисс. На выходе этих блоков мантиссы имеют уже порядок П 1,.ц. На сумматоре 3 выделяется величина 7 г 1;+ц по формуле 2, на сумматоре 5 - величина г 1;+ц по формуле 4, на сумматоре 6 - величина Чг+1 ц по формуле 1. В процессе вычисления в регистр 1 записывается мантисса т;1 в порядке П;+ц, в регистр 2 - 7 т 1;.ц в этом же порядке,После вычисления величины 7 гф;+ схема 13 управления и анализа сдвига мантисс анализирует мантиссы от 1;, 7 т;., 7 тц., 7 т;+ц. По результатам анализа схема 13 вырабатывает сигналы Я 11.2, Е.;. и приращение порядка 7 П;2. Сигналы Р;+2 и 1,1,., будут учтены в следующем шаге.7 П;+ поступает на выход экстраполятора через схему сборки 14.После прохождения приращения порядка на выход экстраполятора через ту же схему сборки 14 поступает мантисса 7 тф,2 выходного приращения. Предмет изобретенияЭкстраполятор приращений для однородныхцифровых интегрирующих структур с плавающей запятой, содержащий сдвигающие регистры, комбинационные сумматоры, преобразователи кода, блоки выделения значащей части числа, отличающийся тем, что, с целью расширения области применения устройства, он содержит схему сдвига мантисс на один разряд влево-вправо, схему управления сдвигами и анализа мантисс и схему сборки, выходы сдвигающих регистров соединены со входами схем сдвига мантисс, выходы которых соединены с входами преобразователей кода, выходы первого сдвигающего регистра и трех комбинационных сумматоров соединены с входами схемы управления сдвигами и анализа мантисс, два выхода которой соединены с управляющими входами схем сдвига мантисс, а третий соединен через схему сборки с выходной шиной экстраполятора, выход 40 четвертого комбинационного сумматора соединен с входом первого сумматора,443397 Составитель А. ВоронинаТекред Т, Миронова Корректор А. Степанова Редактор Н. Коган Типография, пр. Сапунова, 2 Заказ 1103/6 Изд. М 1223 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открыт 1 й Москва, Ж, Раушская наб., д. 4/5
