Устройство для определения разности двух чисел

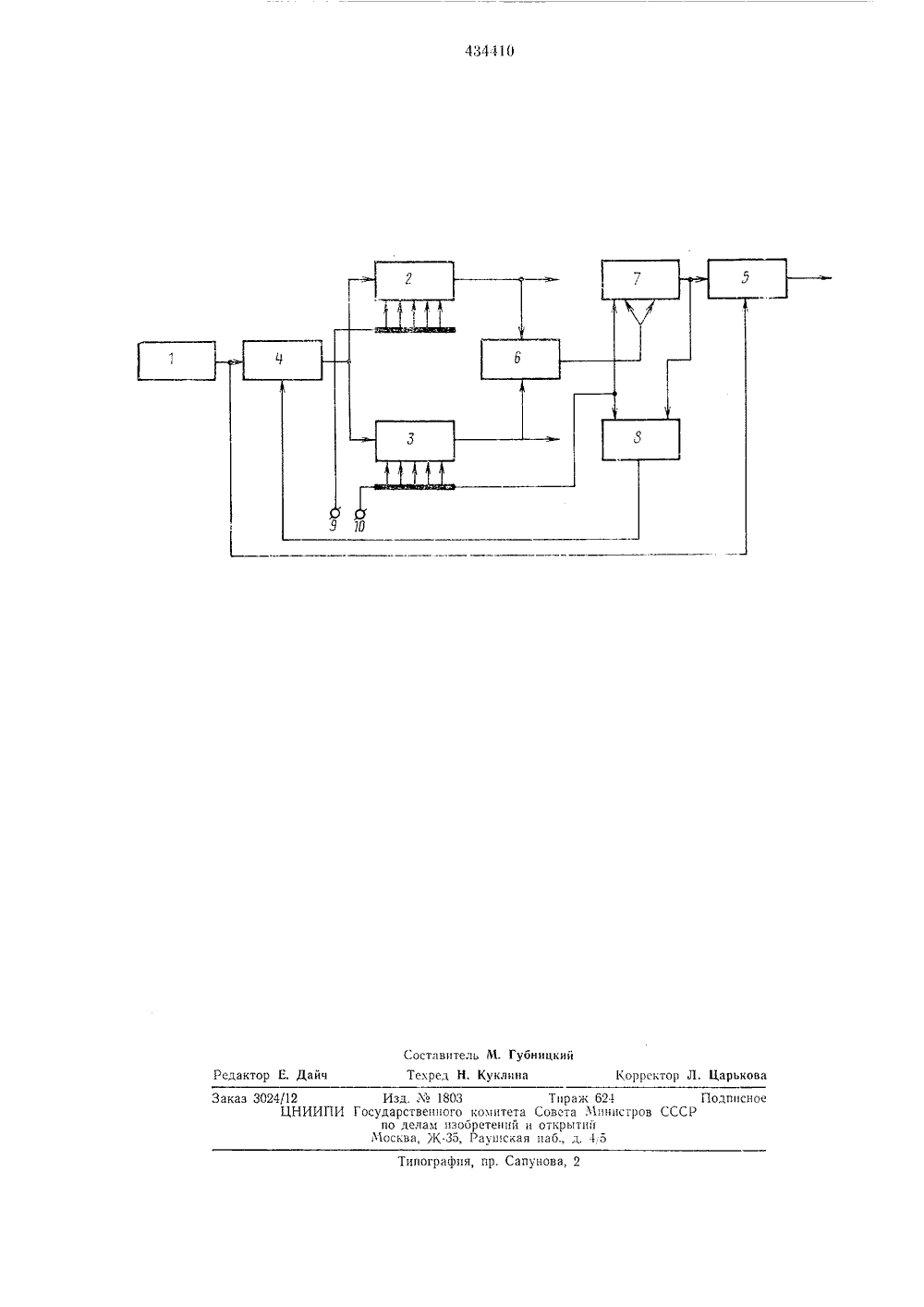

(51) с присоединением заявки(32) ПриоритетОпубликовано 30.06.74. Бюллетень Дата опубликования описания 6.1 сударственныи комнтеСовета Министров СССР оо далем изобретенийн откоытий 3) УДК 681.325,5) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАЗНОСТИ ДВУХ ЧИСЕЛ2 Изобретение относится к области автоматизации и телемеханики и предназначено для систем автоматического контроля и управления.Известны устройства для опрсдсленпя разности двух чисел, содержащие генератор импульсов, счетчики, логические схемы И, ИЛИ и триггеры с раздельными входами.Такие устройства являются сравнительно сложными из-за применения в пих большого числа логических схем И, ИЛИ и триггеров.Целью изобретения явля тся упрощение устройства.Предложенное устройство отличается тем, что оно содержит счетный триггер, нулевой вход которого соединен с нулевым входом триггера с раздельными входами, а счетный вход - с выходом схемы ИЛИ, входы которой связаны соответственно с выходами первого и второго счетчиков, причем единичный выход счетного триггера соединен с единичным входом триггера с раздельными входами и с первым входом второй схемы И, второй вход которой подключен к генератору импульсов, а выход - к выходной шине устройства, а выход первой схемы И соединен со счетными входами счетчиков.На чертеже приведена схема предлагаемого устройства для определения разности двух чисел. Оно включает генератор 1 счетных импульсов, первый счетчик 2, второй счетчик 3, входную схему И 4, выходную схему И 5, схему ИЛИ 6, триггер 7 со счетным входом, триггер 8 с раздельными входамп, шину 9 записи первого числа, шину 10 записи второго числа.Работа схемы происходит следующим образом.Для определенности положим, что на шину 10 10 записи импульс записи числа приходит либо одновременно с импульсом записи числа на шину 9, либо позднее его.Импульс записи с шины 9 заносит первоечисло в счетчик 2, а импульс записи с шины 15 10 записывает второе число в счетчик 3, одновременно производя установку триггера 7 со счетным входом и триггера 8 с раздельными входами.При этом триггер со счетным входом уста навливается в такое состояние, что запрещаетпрохождение счетных импульсов через схему И 5, а триггер с раздельными входами устанавливается в такое положение, что разрешает прохождение счетных импульсов через 25 входную схему И 4.Счетные импульсы с выхода схемы 4 поступают на входы счетчиков 2 и 3.После того как оба счетчика переполняются (либо обнулятся, что безразлично для дан ного устройства), на выходе схемы ИЛИ 6появляются четыре импульса переполнения, причем количество счетных импульсов с выхода генератора 1, которое укладывается между этими импульсами, равно разности двух сравниваемых чисел. Два импульса с выхода схемы ИЛИ 6 проходят на счетный вход триггера 7. Первый импульс с выхода схемы ИЛИ б переводит триггер 7 в такое положение, при котором разрешается прохождение счетных импульсов через схему И 5, а второй импульс с выхода схемы ИЛИ б опрокидывает триггер 7 со счетным входом в состояние, при котором запрещается прохождение импульсов через схему И 5.Своим задним фронтом строб с выхода триггера 7 опрокидывает триггер 8 с раздельными входами, запрещая прохождение импульсов через схему И 4.Таким образом, с выхода схемы И 5 имеем импульсы, количество которых равно разности двух сравниваемых чисел, а в том счетчике, который переполняется раньше (это соответствует тому, что в нем было записано большее число) записывается параллельный код разности двух чисел.Если считать, что счетчик 2 - это счетчик "уменьшаемого, а счетчик 3 - это счетчик вычитаемого, то положительный знак разности соответствует тому, то первым переполняется счетчик 2 и запись разности в параллельном коде происходит в счетчике уменьшаемого, Если же первым появляется импульс переполнения с выхода счетчика вычитаемого, то разность чисел в параллельном коде записывается в счетчик вычитаемого и это соответствует отрицательному знаку разности.Если сравниваемые числа, поступающие в счетчики, оказываются равными, импульсы переполнения с выходов счетчиков совпадают во времени.В этом случае на выходе схемы ИЛИ 6 второй импульс переполнения появляется после того, как обнулившиеся после первого переполнения счетчики 2 и 3 просчитают количество импульсов, равное их максимальной ем кости плюс импульс переполнения.Таким образом, количество импульсов навыходе схемы И 5 в случае равенства сравниваемых чисел равно максимальной емкости счетчика плюс импульс переполнения, одновременное появление импульсов переполне ния с выходов счетчиков 2, 3 свидетельствуетоб отсутствии знака (или об одновременном присутствии знака плюс, минус) нулевой разности, а в параллельном коде в счетчиках 2, 3 записывается нулевая разность,15Предмет изобретенияУстройство для определения разности двух20 чисел, содержащее генератор импульсов, соединенный с первым входом первой схемы И,второй вход которой подключен к нулевомувыходу триггера с раздельными входами, пулевой вход которого соединен с шиной запи 25 си второго числа, псрвый и второй счетчики,установочные входы которых соединены соответственно с шинами записи первого и второго числа, вторую схему И и схему ИЛИ,отличающееся тем, что, с целью упро 30 щения, оно содержит счетный триггер, нулевой вход которого соединен с нулевым входом триггера с раздельными входами, а счетный вход - с выходом схемы ИЛИ, входыкоторой связаны соответственно с выходами35 первого и второго счетчиков, причем, единичный выход счетного триггера соединен с единичным входом триггера с раздельными входами и с первым входом второй схемы И, второй вход которой подключен к генератору им 40 пульсов, а выход - к выходной шине устройства, а выход первой схемы И соединен сосчетными входами счетчиков,434 110 Составитель Я. ГубницкийТекред Н. Куклина Редактор Е. Дайч Корректор Л. Царькова Типография, пр. Сапунова, 2 Заказ 3024/12 Изд. М 1803 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раугиская наб., д. 15
