Устройство для суммирования широтно-импульсных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 434409
Авторы: Крыжановский, Самойлов
Текст

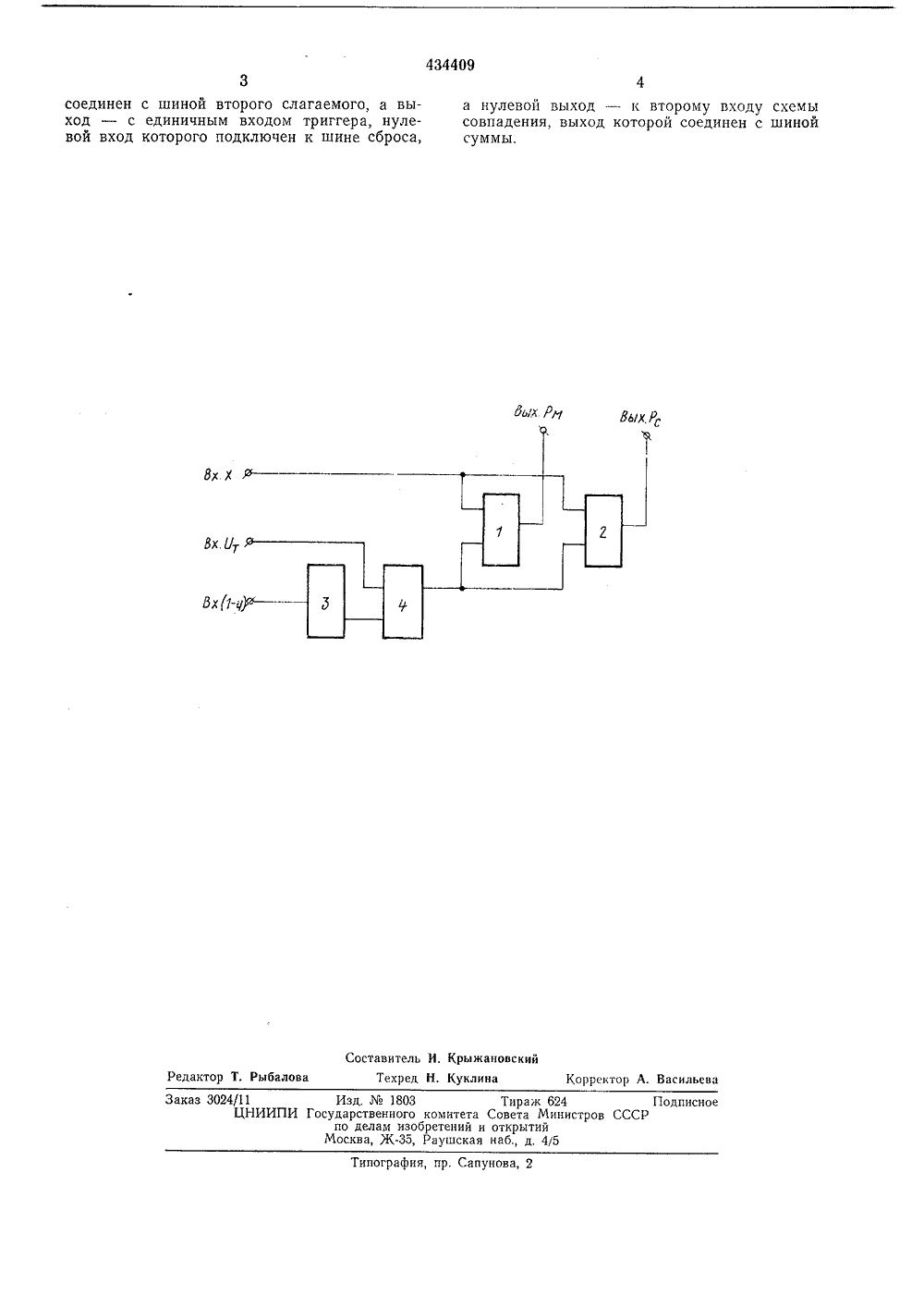

434409 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихРеспублик(32) ПриоритетОпубликовано 30,06.74. Бюллетень Ъе 24Дата опубликования описания 6.11.74 М. Кл. 6 061 7 385 осударственныи комитетСовета Министров СССРоа делам изобретенийи открытий(72) Авторы изобретени И, А, Крыжановский Д. Самойлов Институт электродинамики АН Украинской С(54) УСТРОЙСТВО ШИРОТНО-ИМП етен р едм ет пз ия широтно-имщее схему совпа которой соеди и вторым вхоервый вход коой первого слапереноса, о т л иьювеличения т многоустойчи, вход которого ходь рвьв 1 Ы, П шпн ной цел ержп емент ва. Первое слагаемое мом коде, поступает ненные первые вход и схемы 2 совпаденпредставленное в пря на параллельно соеди собирательной схемы 1 я, Второе слагаемое у Изобретение относится к области автоматики и аналого-цифровой вычислительной техники.Известны устройства для суммирования широтно-импульсных сигналов, содержащие схему совпадения, первый и второй входы которой соединены соответственно с первым и вторым входами собирательной схемы, первый вход которой соединен тактике с ппшой первого слагаемого, а выход - с шиной переноса.В таких устройствах время суммирования двух широтно-импульсных сигналов максимальной длительности равно длительности двух периодов следования слагаемых,В предложенное устройство введен много- устойчивый фазо-импульсный элемент, вход которого соединен с шиной второго слагаемого, а выход - с единичным входом триггера, нулевой вход которого подключен к шине сброса, а нулевой выход - к второму входу схемы совпадения, выход которой соединен с шиной суммы.Это позволяет повысить быстродействие.На чертеже показана блок-схема устройстпредставленное в обратном коде как 1 - у, заносится в многоустойчивый фазо-импульсный элемент 3. В начале каждого периода следования слагаемых триггер 4 импульсами сброса У, устанавливается в такое состояние, что на параллельно соединенные вторые входы схем 1 и 2 поступает сигнал с полярностью, обратной полярности слагаемого у. В момент прихода сигнала с выхода элемента 3 триггер 0 4 опрокидывается и на вторые входы схем 1и 2 поступает сигнал, соответствующий полярности слагаемого у. Таким образом, на выходе собирательной схемы обеспечивается выделением суммы младшего разряда (Р), а на 5 выходе схемы совпадения - выделение суммы старшего разряда (Рс) за время одного периода следования слагаемых х и у,Устройство для суммир нульсных сигналов, содер дения, первый и второй в нсны соответственно с пе дами собирательной схеа торой соединен также с гаемого, а выход - с ши чающееся тем, что, с быстродействия, оно сод Вый фазо-имнмльсный эл434409 дьй. Рру Вцх Рс Вх Х ВХ т дх(7- -Составитель И. Крыжановский Редактор Т. Рыбалова Техред Н. Куклина Корректор А. ВасильеваЗаказ 3024/11 Изд.1803 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 соединен с шиной второго слагаемого, а выход - с единичным входом триггера, нулевой вход которого подключен к шине сброса,а нулевой выход - к второму входу схемысовпадения, выход которой соединен с шинойсуммы.
СмотретьЗаявка
1752359, 28.02.1972
В. Д. Самойлов, И. А. Крыжановский Институт электродинамики Украинской ССР
МПК / Метки
МПК: G06F 7/62
Метки: сигналов, суммирования, широтно-импульсных
Опубликовано: 30.06.1974
Код ссылки
<a href="https://patents.su/2-434409-ustrojjstvo-dlya-summirovaniya-shirotno-impulsnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для суммирования широтно-импульсных сигналов</a>
