Устройство для непрерывной вулканизации длинномерных изделий в псевдоожиженном слое1изобретение относится к области вулканизации (полимеризации) длинномерных изделий в псевдоожиженном слое и может быть использо

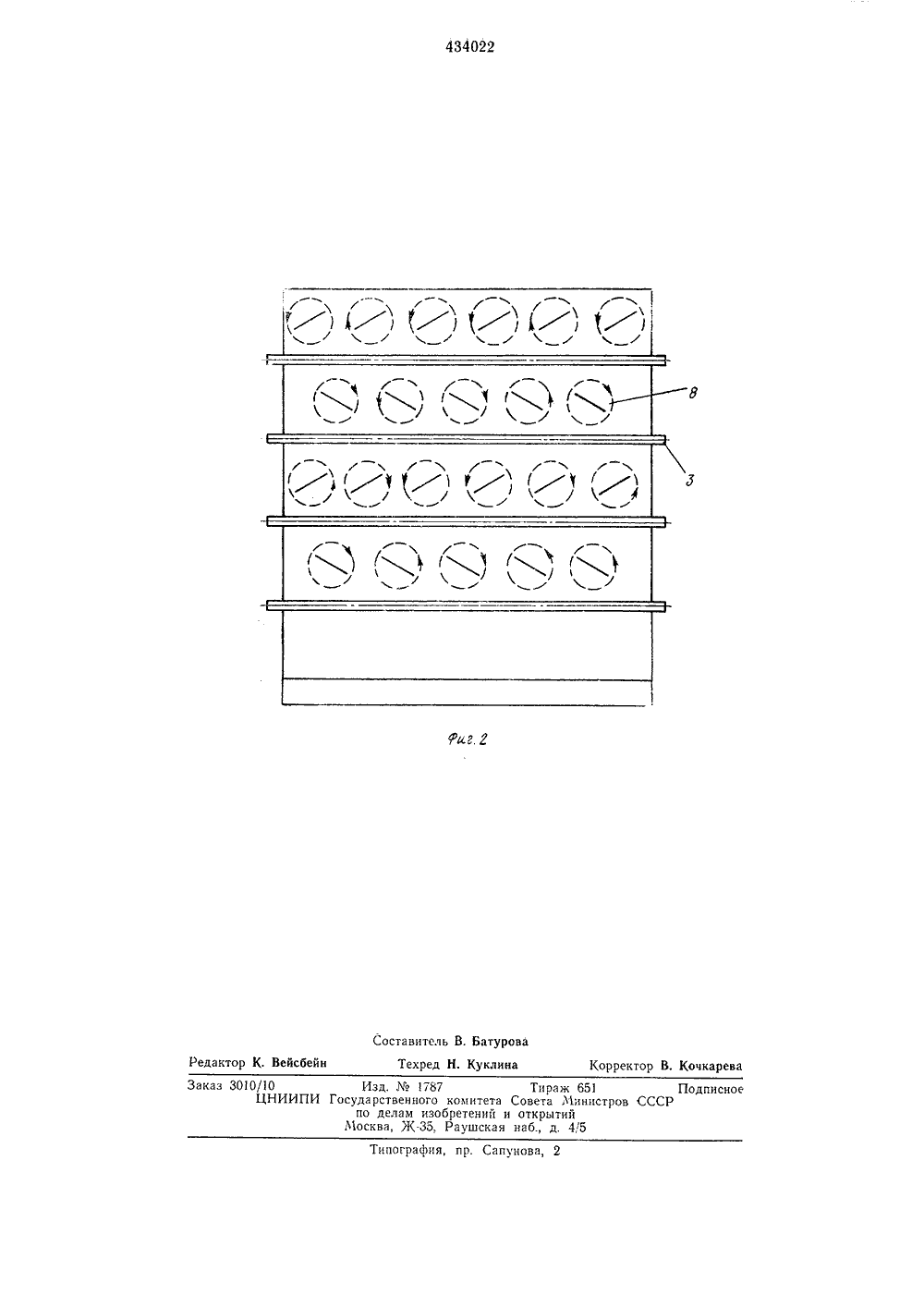

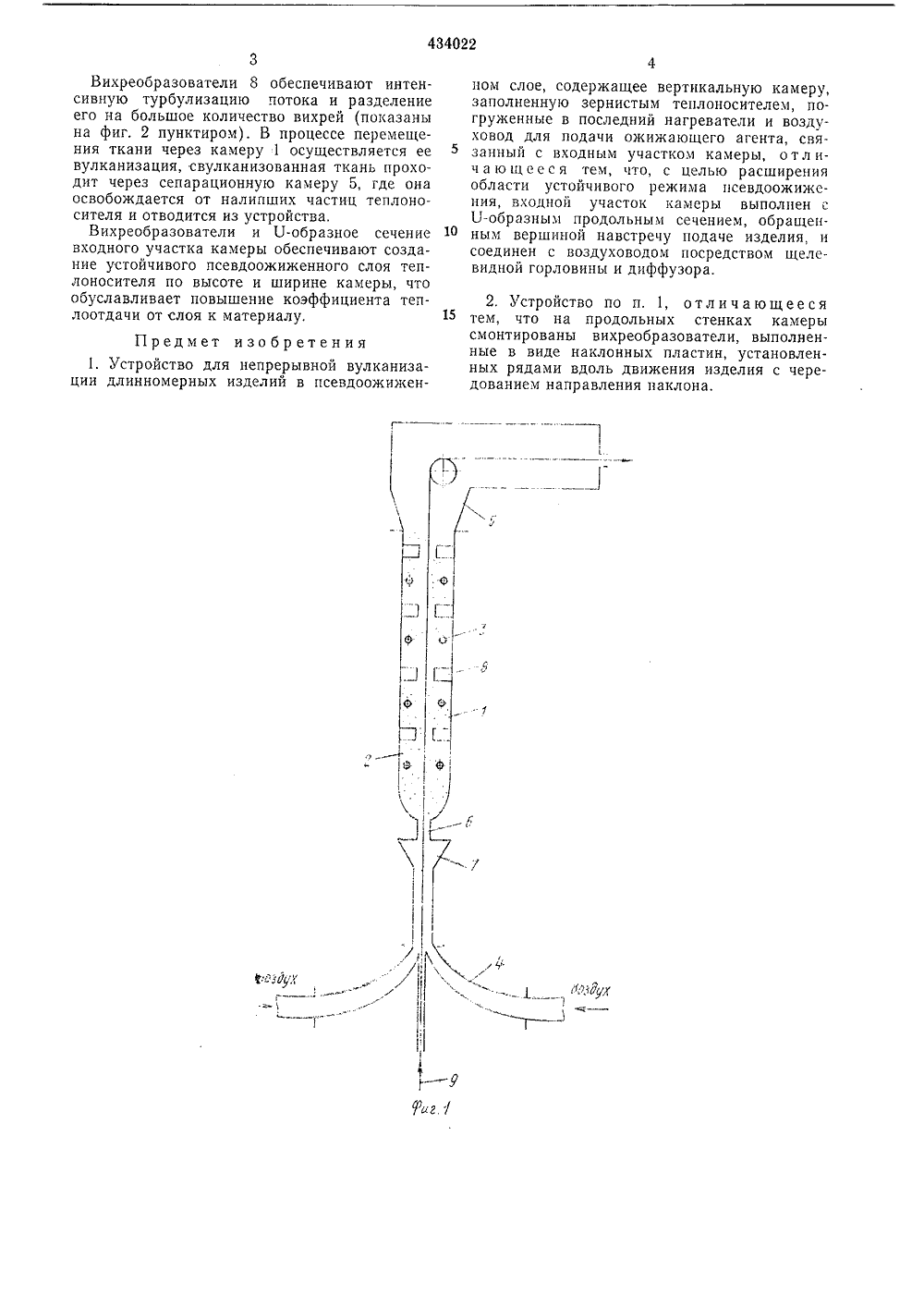

О П И С А Н И Е пп 434022ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1) Зав мое от авт свидетельств(32) Приор Опубликов тет Государственный каиитет Санита Министроа СССР ло делам изобретений и открытий(54) УСТРОЙСВО ДЛЯ НЕПРЕРЫВНОЙ ВУЛКАНИЗАЦИИДЛИННОМЕРНЫХ ИЗДЕЛИЙ В ПСЕВДООЖИЖЕННОМ СЛО А на фиг. 1 изделие условно 30 Изобретение относится к области вулканизации (полимеризации) длинномерных изделий в псевдоожиженном слое и может быть использовано для термообработки обрезиненной ткани и других полимерных материалов,Известно устройство для непрерывной вулканизации длинномерных изделий в псевдоожиженном слое, содержащее вертикальную камеру, заполненную зернистым теплоносителем, погруженные в последний нагреватели и 10 воздуховод для подачи ожижающего агента, связанный с входным участком камеры,Однако в таком устройстве не получают равномерного распределения порозности псевдоожиженного слоя по высоте камеры. Име ется лишь узкая область устойчивого режима псевдоожижения, поэтому качество термообработки изделий недостаточное.С целью расширения устойчивого режима псевдоожижения в предлагаемом устройстве 20 входной участок камеры выполнен с 1)-образным продольным сечением, обращенным вершиной навстречу подаче изделия, и соединен с воздуховодом посредством щелевой горловины и диффузора. На продольных стенках камеры смонтированы вихреобразователи, выполненные в виде наклонных пластин, установленных рядами вдоль движения изделия с чередованием направления наклона.На фиг. 1 показано описываемое устройство, продольный разрез; на фиг. 2 - вид по стрелке не показано),Устройство содержит вертикальную камеру 1, заполненную зернистым инертным теплоносителем 2, горизонтальныс трубчатые электронагреватели 3, воздуховод 4 для подачи ожижающего агента и сепарационную камеру 5. Выходной участок камеры 1 выполнен с 1.1-образным продольным сечением, обращенным вершиной навстречу подаче обрабатываемого изделия, и посредством узкой щелевидной горловины 6 и диффузора 7 соединен о воздуховодом 4. На продольных стенках камеры 1 смонтированы вихреобразователи 8, выполненные в виде наклонных пластин (см. фиг. 2), установленных рядами вдоль движения изделия с чередованием направления наклона, например, в шахматном порядке.Работа устройства осуществляется следующим образом.Обрабатываемое изделие 9, например обрезиненная ткань, непрерывно подается по центру камеры 1 снизу и отводится сверху. В камеру через воздуховод подается ожижающий агент, например нагретвш газ, скорость которого в щелевидной горловине б достаточна для предотвращения высыпания из камеры 1 зернистого теплоносителя 2. Тепло- носитель 2 интенсивно перемешивается и передает тепло от ожижающего газа и нагревателей ткани.434022 Ф Вихреобразователи 8 обеспечивают интенсивную турбулизацию потока и разделение его на большое количество вихрей (показаны на фиг. 2 пунктиром). В процессе перемещения ткани через камеру 1 осуществляется ее вулканизация, свулканизованная ткань проходит через сепарационную камеру 5, где она освобождается от налипших частиц теплоносителя и отводится из устройства.Вихреобразователи и 13-образное сечение входного участка камеры обеспечивают создание устойчивого псевдоожиженного слоя теплоносителя по высоте и ширине камеры, что обуславливает повышение коэффициента теплоотдачи от слоя к материалу,Предмет изобретения1. Устройство для непрерывной вулканизации длинномерных изделий в псевдоожиженпом слое, содержащее вертикальную камеру, заполненную зернистым теплоносителем, погруженные в последний нагреватели и воздуховод для подачи ожижающего агента, связанный с входным участком камеры, отл ич а ю щ е е с я тем, что, с целью расширения области устойчивого режима псевдоожижения, входной участок камеры выполнен с Б-образным продольным сечением, обращен О ным вершиной навстречу подаче изделия, исоединен с воздуховодом посредством щелевидной горловины и диффузора. 2. Устройство по п, 1, отличающееся тем, что на продольных стенках камеры смонтированы вихреобразователи, выполненные в виде наклонных пластин, установленных рядами вдоль движения изделия с чередованием направления наклона.434022 Составитель В, Батурова Техред Н. Куклина Редактор К. Вейсбейн Корректор В. Кочкарева Типография, пр. Сапунова, 2 Заказ 3010/О Изд,187 Тираж 651 Подписное ЦНИИПИ Государственного комитета Совета 51 инистров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
