Устройство для базирования и вращения изделий типа колец

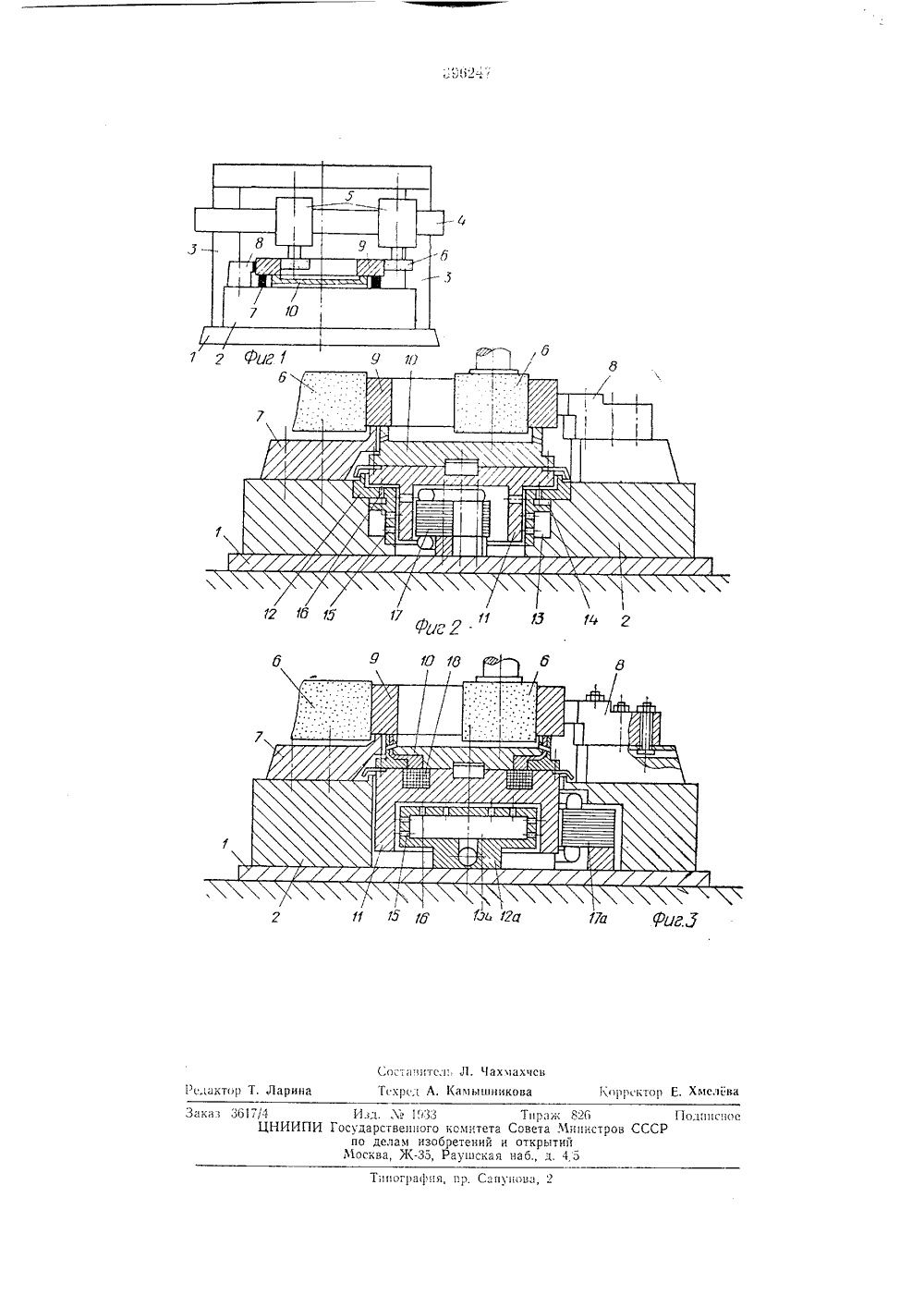

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМ, Кл. В 24 Ь 5/12 1970 (М 1607553/2 аявлено заявкис присовдине асударственный номит Совета Министров ССС па делам изобретений и отнрытийПриоритетОпубликовано 29.Ч 1,1973, Бюллетень36 Дата опубликования описания 9.1,1974 ДК 621,924,5(0 Авторынзобретени Ф. Хроленко, И, Д, Г А. А, Зыков, Д Специ ал по проектирован. М, Каминский и М. А. Нгйданое конструкторское бюроию шлифовального оборудования иков Заявит УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ И ВРАЩЕНИЯ ИЗДЕЛИИ ТИПА КОЛЕ2 о отличаетсяи выполнен в вна плавающемнный поводок,позволяет уп беспечить воз оборотов де оложении стоНа фиг. ство; на ф ки привода На осно стол 2 и последней ки 5, осна На столе осевые опоажено предлаг3 - модификания детали,1 закреплены неп3, несущие траверлены шлифовальнабразивными клены по меньшейпо меньшей мере аемое устроиции компнновлг.2 ивращеданиистойкиустановщенные2 закрепры 7 и движны зу 4, Нае головугами б ере три е радпИзобретение относится к устройствам для кругло- и внутришлифовальной обработки крупногабаритных и тяжелых изделий типа кслец, например прецизионных подшипников больших типоразмеров.Известно устройство для базирования и вращения изделий типа колец с плоским базовым торцом, приводимых во вращение с помощью плавающего сменного поводка, выполненное в виде стола, несущего радиальные и осевые опоры.Предложенное устройств тем, что привод вращения детал иде дугостаторного двигателя, ротсре которого закреплен сме взаимодействующий с деталью.Такое выполнение устройстваростить привод вращения и оможность регулирования числатали при горизонтальном распла.1 изобр альные опоры 8, взаимодействующие соответственно с торцом и поверхностью вращения обрабатываемой детали 9. С деталью взаимодействует также сменный поводок 10, закреп ленный на планшайбе 11 (см, фиг. 2, 3), ПланшаЮа 11 смонтирована в радиальном подшипнике с воздушной смазкой и вывешена на воз.душной подушке.В одификации по фиг. 2 в столе закрепле на втулка 12, образующая кольцевые полости13 и 14, соединенные радиальными отверстиями 15 и осевыми отверстиями 16 соответственно с кольцевыми зазорами между втулкой 12 и цилиндрической поверхностью планшайбы 11 15 и между плоскими кольцевыми поверхностямивтулки и планшайбы. Планшайба 11 выполнена в виде ротора короткозамкнутого двигателя, взаимодействующего с закрепленным на основании статором 17.20 В модификации по фиг. 3 втулка 12 заменена корпусом 12 а с полостью 13 а, расположенным в расточке планшайбы 11 и жестко закрепленным на основании 1. Кроме того, статор 17 а расположен не в расточке план 25 шайбы 11, а снаружи. Планшайба оснащенамагнитным патроном 18, и в поводке 10 предусмотрены кольцевые полюса, разделенные немагнитной проставкой.Деталь 9 устанавливают на осевые опоры 7, 30 после чего подают воздух под давлением вполости 13, 14 или 18 а. Воздух по радиальным отверстиям 15 и осевым отверстиям 1 б поступает в зазоры между втулкой 12 (корпусом 12 а) и планшайбой 11, вывешивая последнюю на воздушной подушке и центрируя. Г 1 ланшайба поднимается, и верхний торец закрепленного на ней поводка 10 прижимается к детали 9. Усилие прижатия поводка к детали регулируют либо путем изменения давления воздуха в полости 14 (см. фиг, 2), либо путем изменения тока возбуждения патрона 18 (см. фиг, 3). При включении питания статора 17 (17 а) планшайба 11 начинает вращаться. В результате смещения оси радиальных опор 8 относительно оси планшайбы 11 возникает радиальное усилие, прижимающее деталь 9 к опорам 8, обеспечивая надежное базирование детали по поверхности вращения. Далее к детали подводят шлифовальные круги б и обрабатывают. Предмет изобретенияУстройство для базирования и вращенияизделий типа колец с плоским базовым торцом, приводимых во вращение с помощью плавающего сменного поводка, выполненное в 10 виде стола, несущего радиальные и осевыеопоры, отличающееся тем, что, с целью упрощения привода вращения и обеспечения возможности регулирования числа оборотов детали при горизонтальном расположении сто ла, привод вращения детали выполнен в виде дугостаторного двигателя, на плавающем роторе которого закреплен сменный поводок, взаимодействующий с деталью./ 9 10 1 г 1 б б 17,11 О 14 2 а 1 П 1 О 1Сй 12 17 а Раг.5 11 15 а а Сос" апнтсл: Л. ЧахмахчевТсхрсд А. Камышникова Корректор Е, Хмелева Редактор Т. Ларина Типография, пр, Сапунова, 2 Заказ 3617/4 Издо 1.Д Тираж 826 11 одпнсноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4,5
