Впускная система двигателя виутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 393469
Автор: Коц
Текст

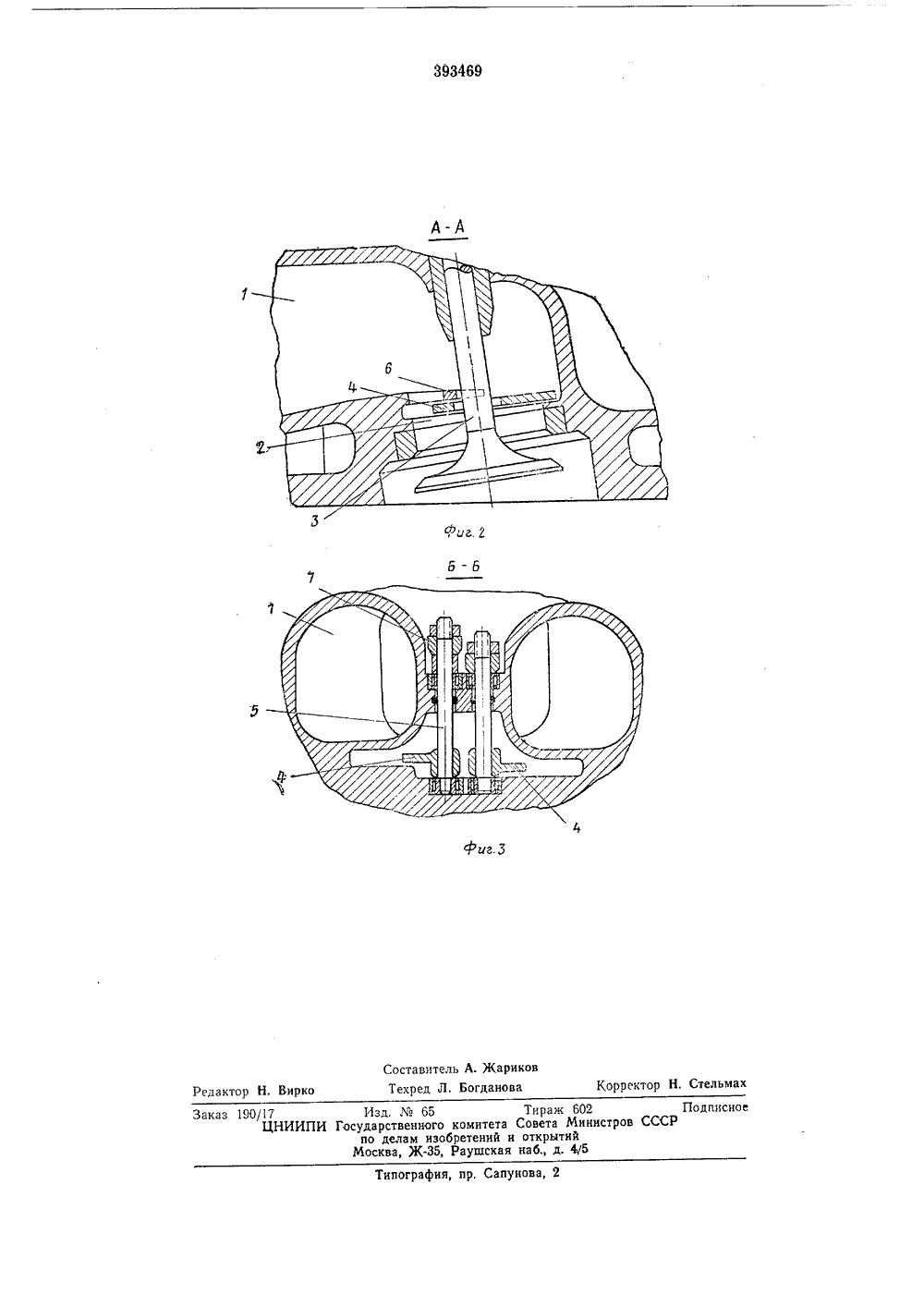

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Со 1 оз СоветскиМСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависиь льстваот авт. сви 1 Х,1968 ( 1273086/24-6) д 908. К явлено нением зая с присо осударственныи комитетСонета Министров СССРпо делам изобретенийи открытий Приоритет ДК 621,43-465,5 (088.8) вано 10.Ч 11,1973. Бюллетень33 Опубли Дата опубликования ания 7.11.1974 Авторизобретени А, Б. К Заявите ВПУСКНА ТЕМА ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ заслонка 4. Она ус тарелкой клапана стержню. Заслонк резь а, в которой р пана 3. новлена на оси 5 передперпендикулярно его 4 имест дуговую промещается стержень клауск им ее ось 5 ловки бл чно закр Известны впускные системы двигателейвнутреннего сгорания, содержащие располо.женную непосредственно перед впускным клапаном плоскую дроссельную заслонку длярегулирования сечения выполненных в головке блока впускных каналов.Недостатком известных впускных системявляется малая степень турбулизации топливо-воздушной смеси, поступающей в цилиндры двигателя на режимах частичных нагрузок и, как следствие, недостаточная экономичность.Предлагаемая впускная система отличается от известных тем, что заслонка расположена перед тарелкой впускного клапана перпендикулярно его стержню. Кроме того,заслонка имеет дуговую прорезь для проходастержня клапана,При таком выполнении впускной системывследствие усиления турбулизации потокатопливо-воздушной смеси улучшается топливная экономичность двигателя.На фиг. 1 изображена головка блока цилиндра, горизонтальный разрез; на фиг. 2 -разрез по А - А на фиг. 1; на фиг. 3 - разрезпо Б - Б на фиг. 1.В головке блока выполнен впускной каналс горизонтальным 1 и вертикальным 2 участками. Непосредственно перед впускным клапаном 3 расположена плоская дроссельная 5На вертикальном участке 2 вп ного канала расположен козырек 6, еющий в плане форму прорези а.Для поворота заслонки 4 снабже на рычагами , а в теле го ока выполнена полость 8, гсрмети ываемая крышкой 9.При работе двигателя и открытии впускного клапана 3 топливо-воздушная смесь из 15 карбюратора поступает во впускной канал,Пройдя заслонку 4 и впускной клапан 3, она заполняет рабочий объем цилиндра.С помощью рычагов 7, связанных с педалью акселератора, заслонка сдвигается в 20 полость 8, изменяя проходное сечение впускного канала.На частичных нагрузках топливо-воздушная смесь, проходя через регулируемое с помощью заслонки 4 сечение впускного канала, 25 приобретает повышенную скорость движения,Попадая в рабочий объем цилиндра, она интенсивно завихряется (турбулпзируется), обеспечивая высокую скорость сгорания и соответственно повышая топливную экономич ность.В закрытом положении заслонка 4 своей прорезью а входит под козырек 6, перекрывая сечение впускного канала почти полностью.Если заслонки расположены в головке блока цилиндров попарно (см. фиг. 1), то они устанавливаются на разной высоте и перемещаются в противоположные стороны,Предмет изобретения1. Впускная система двигателя внутреннего сгорания с искровым зажиганием, содержащая расположенную непосредственно перед впускным клапаном плоскую дроссельную заслонку для регулирования сечения выполненных в головке впускных каналов, отличаю и 1 аяся тем, что, с целью повышения экономичности работы двигателя на частичных нагрузках, заслонка расположена перед тарелкои клапана перпендикулярно его стержню.10 2. Впускная система по п. 1, отличаюшаясятем, что заслонка имеет дуговую прорезь для прохода стержня клапана.393469 д-А ктор Н. Вир дписно пография, пр нова,Заказ 190/17ЦНИИП Составитель А. Жарик Техред Л. Богданова Изд Мо 65 осударственного комитета по делам изобретений Москва, Ж.35, Раушска
СмотретьЗаявка
1273086
А. Б. Коц
