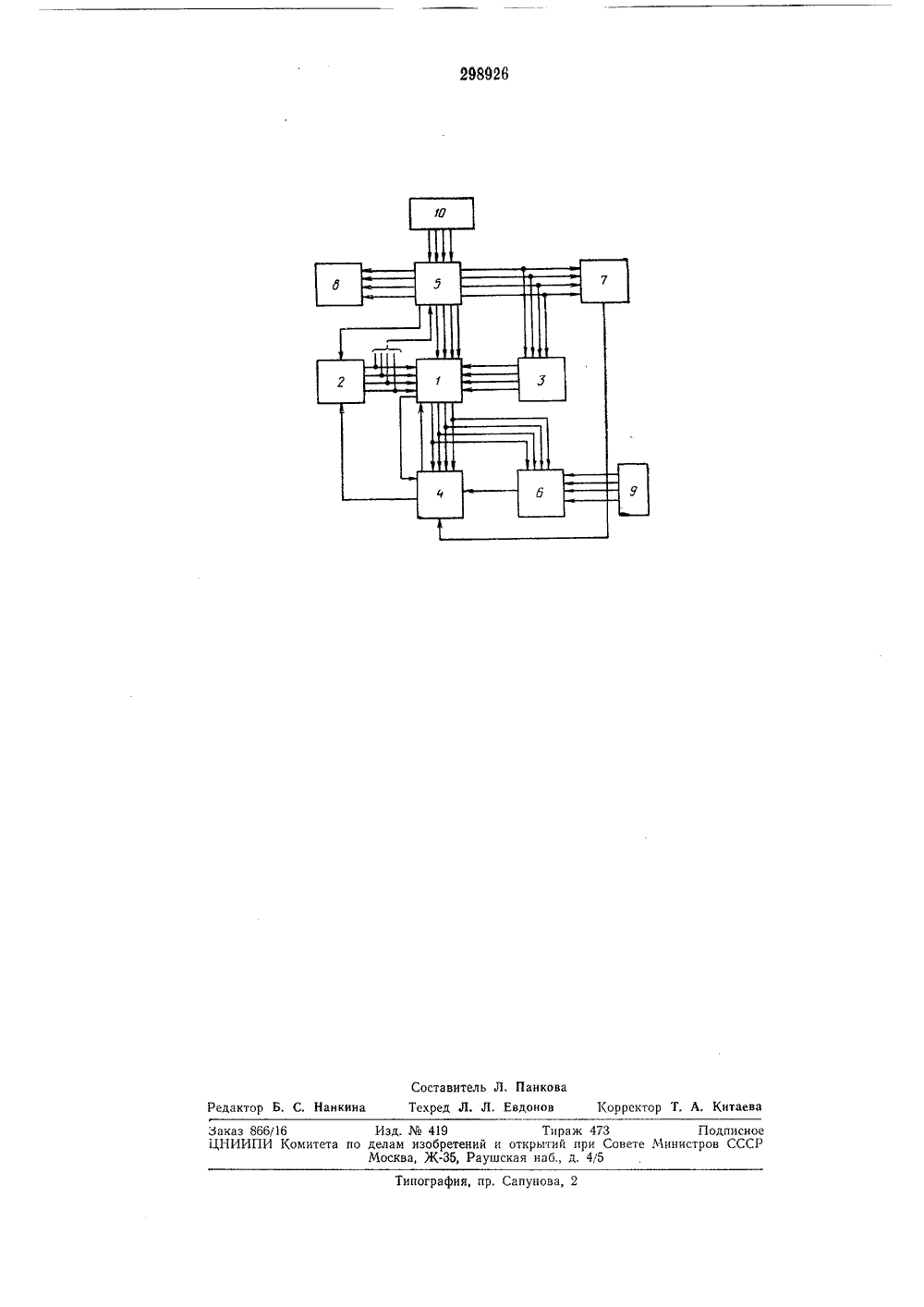

Система автоматического управления загрузкой бункеров

Союз Советских Социалистических Республикимое от авт. свидетельствави 67508/18-2 ено 29 Х 111,1968 ( МПК 6 05 Ь 15/00 соединением заявки Комитет по деламизобретений и открытипри Совете МинистровСССР риоритетпубликовано 16.111.1971. Бюллетеньата опубликования описания 29.1 Ъ".197 С 65,011.56(088.8 НАЯ ИЫЩ-НИ 3%:НЮ БИБЛИОТЕКАвторызобретени М, Корнеев и П, И. Нечуйвитер аявите арьковское отделение Всесоюзного государственного п института Теплоэлектропроект ктног СТЕМА АВТОМАТИЧЕСКОГО УПРАВЛ ЗАГРУЗКОЙ БУНКЕРОВНастоящее изобретение относится к системам автоматического управления загрузкой бункеров, применяемых в различных областях народного хозяйства, например на электростанциях. 5Известны системы автоматического управления загрузкой бункеров, выполненные на электромагнитных реле и коммутационных электропневматических приборах.К недостаткам известных систем относятся: 10 аварийное состояние на электростанции при полном исчезновении угля в бункере, не предусмотрена возможность оперативно менять время засыпки бункеров, низкая надежность системы в связи с частой работой электроме ханических элементов.Предлагаемая система автоматического управления загрузкой бункеров, отличается тем, что, с целью повышения надежности, оперативности эксплуатации, и входов узла очеред ,ности запросов через узел блокировки засыпки бункеров связаны с выходами датчиков уровня засыпки, а п его,выходов соединены с ,соответствующими п входами узла переключения засыпаемых бункеров, выходы которого 25 соединены с п входами узла времени засыпки и с п входами узла блокировки поднятия плужковых сбрасывателей, соединенного с п датчиками наличия угля; две другие группы по и входов узла переключения засыпаемых ЗО бункеров связаны с соответствующими гг выходами коммутатора последовательной засыпки и п выходами узла блокировки засыпки бункеров, выходы которого соединены с соответствующими п входами узла сигнализации, с п соответствующими входами узла уменьшения времени засыпки и со входом коммутатора последовательной засыпки, а вход узла блокировки засыпки бункеров - с гг выходами коммутатора последовательной засыпки. Кроме того, входы узла времени засыпки связаны с выходом узла переключения засыпаемых бункеров, с выходом узла уменьшения времени засыпки, а выходы - со входом узла переключения засыпаемых бункеров и со входом коммутатора последовательной засыпки,На чертеже приведена блок-схема предлагаемой системы, где: 1 - узел переключения засыпаемых бункеров; 2 - коммутатор последовательной засыпки; 3 - узел очередности запросов; 4 - узел врехгени засыпки; 5 - узел блокировки засыпки бункеров; б - узел блокировки поднятия плужковых сбрасыватслей;7 в узел уменьшения времени засыпки; 8 - узел сигнализации; 9 - датчики наличия угля; 10 - датчики уровня засьшки.Система работает следующим образом, При отсутствии запросов от датчиков 10 уровня засыпки на узел 1 переключения засыпаемых бункеров, связанных с коммутатором5 10 15 20 2 последовательной засыпки, подается напряжение, разрешающее последовательную засыпку угля,в бункеры, при этом узел 4 времени засыпки начинает отсчет времени засыпки,По окончании отсчета времени засыпки, т.е. при прекращении засыпки с узла времени засыпки поступают управляющие импульсы на коммутатор 2 последовательной засыпки и на узел 1 переключения засыпаемых бункеров. Эти управляющие импульсы производят подготовку блоков 1 и 2 для работы в следующем цикле и, если, по-прежнему нет запросов от датчиков 10 уровня засыпки (нижнего), то в узел 1 переключения засыпаемых бункеров подается потенциал о готовности засыпки следующего бункера.После подачи потенциала о готовности засыпки следующего буккера от коммутатора 2 последовательной засыпки, служащего для поочередного переключения каналов узла 1 переключения засыпаемых бункеров, подается напряжение на очередной вход узла 1 для включения на засыпку следующего бункера, т. е, на отпускание следующего плужкового сбрасывателя. При этом при наличии угля на ленте перед плужковым сбрасывателем узел 4 времени засыпки начинает отсчет времени засыпки следующего бункера. Цикл повторяется.Если же до окончания времени засыпки от какого-либо из датчиков 10 уровня засыпки (нижнего) через узел б блокировки засыпки бункеров поступил запрос в узел 3 очередности запроса, то схема управления узла 1 переключения засыпаемых бункеров дает разрешающий потенциал на засыпку запросившего уголь бункера, т, е. подается команда на отпускание плужкового сбрасывателя бункера, запросившего уголь, а последний регистр адреса узла 8 очередности запросов сбрасывается в нуль,Узел очередности запросов служит для запоминания адресов запросов от датчиков 10 уровня засыпки, выдачи команды для переключения на засыпку по запросу и выдачи команд по каналам узла 1 переключения засыпаемых бункеров в соответствии с адресами бункеров, запросивших уголь, в порядке поступления запросов от датчиков засыпки уровня.Управляющие элементы узла переключения засыпаемых бункеров в этом случае вновь дадут разрешение на включение засыпки по за 1 просу следующего бункера. Если же в последнем регистре адреса нет информации, то будет дано разрешение на засыпку бункеровпо очереди. 25 30 35 40 45 50 55 Если при засыпке уголь бункера достигает второго штыря датчиков уровня засыпки (верхнего), то узел б блокировки засыпки бункеров прекращает засыпку, и система переключается на засыпку следующего бункера, Блокировка даиного канала снимается только, после опускания уровня угля в бункере ниже обоих штырей датчиков 10 уровня засыпки.Если поступают сигналы от определенного количества бункеров разных котлов, то узел 7 уменьшения, времени засыпки выдает сигнал на уменьшения времени засыпки что автоматически увеличивает частоту генератора узла 4 времени засыпки, либо на сигнальное табло блока 8 сигнализации, чтобы вручную было уменьшено время засыпки,По окончании засыпки бункеров узел сигна.- лизации выдает предупреждающий сигнал и сипнал на отключение топливоподачи. Предмет изобретенияСистема автоматического управления запрузкой бункеров, содержащая узел переклк- чения засыпаемых бункеров, коммутатор последовательной засьшки, узел очередности запросов, узел времени засыпки, узел блокировки засыпки бункеров, узел блокировки поднятия плужковых сбрасывателей, узел уменьшения времени засыпки бункеров, отличаюиаяся тем, что, с целью повышения надежности, оперативности эксплуатации, п входов узла очередности запросов чврез узел блокировки засыпки бункеров связаны с выходами датчиков уровня засыпки, а п его выходов соединены с соответствующими п,входами узла переключения засыпаемых бункеров, выходы которого, соединены с а входами узла времени засыпки и с а входами узла блокировки поднятия плужковых сбрасывателей, соединенного с а датчиками наличия угля, а две другие группы по п входов узла переключения засыпаемых бункеров связаны с соответствующи. ми п выходами коммутатора последовательной засыпки и п выходами узла блокировки засыпки бункеров, выходы которого соединены с соответствующими а входами узла сигнализации, с а соответствующими входами узла уменьшения времени засыпки и со вхо. дом коммутатора последовательной засыаки, а вход узла блокировки засыпки бункеров - с п 1 выходами коммутатора последовательной засыпки; кроме того, входы узла времени засыпки связаны с выходом узла переключения засыпаемых бункеров, с выходом узла уменьшения времени засыпки, а выходы - со входом узла переключения засыпаемых бункеров и со входом коммутатора последовательной засыпки.Нанкин еда Составитель Л, ПанковаТехред Л. Л. Евдонов Корректор Т. А, Китаев3 аказ 866/16 ЦНИИПИ К Изд.419 Тираж 473 Подписитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж.35, Раушская наб., д. 45Типография, пр. Сапунова, 2
