Статический симметричный триггер

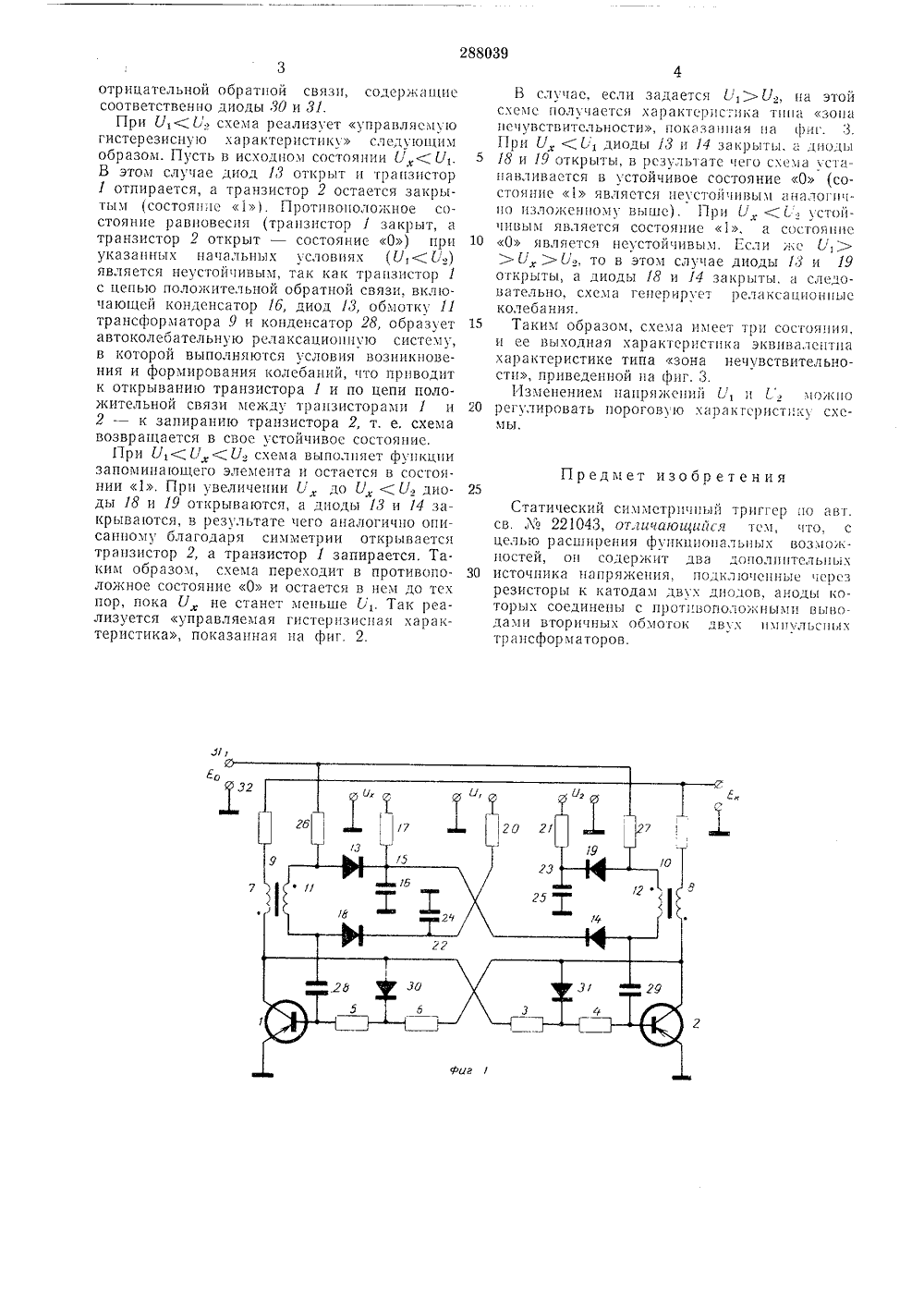

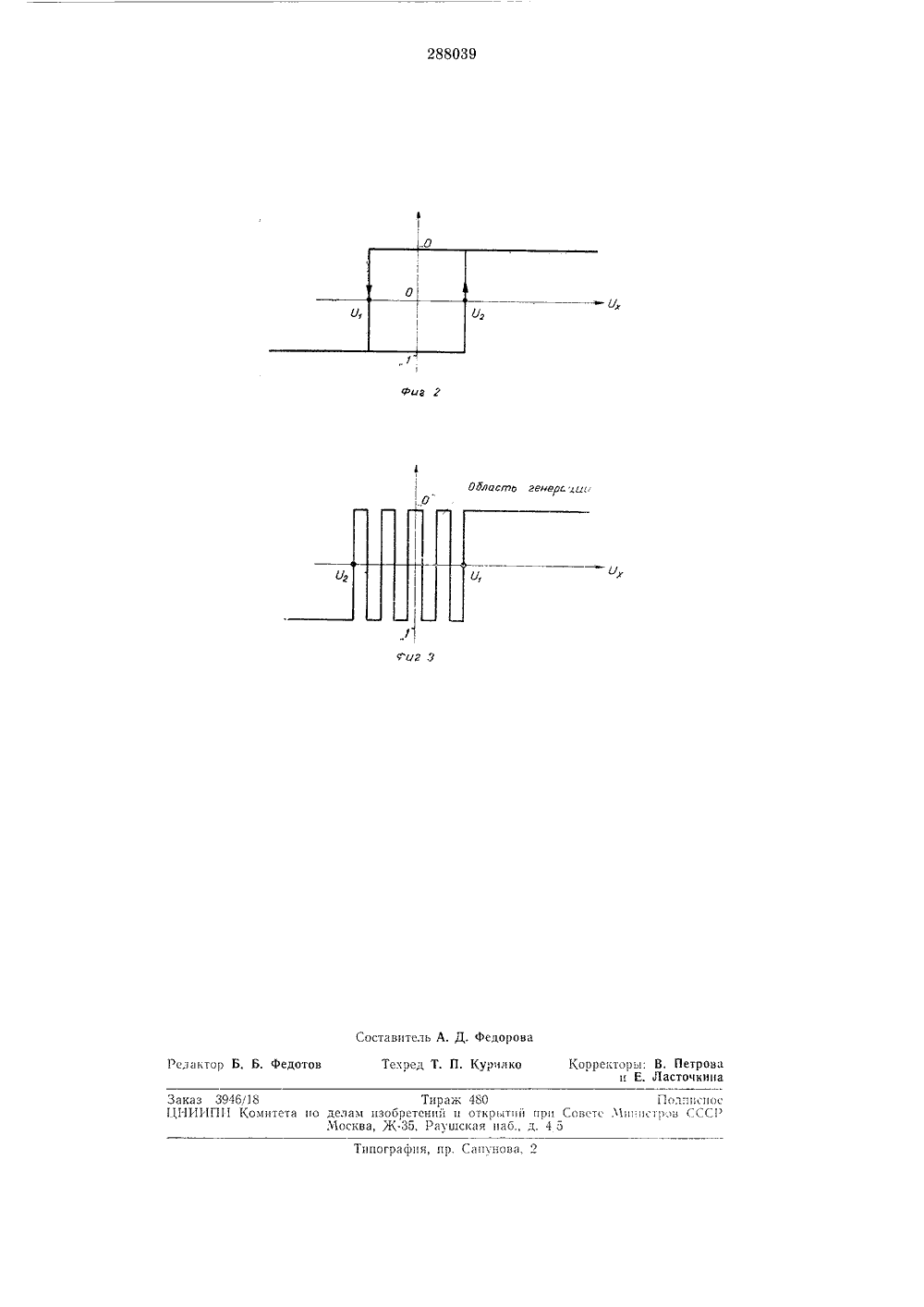

О П И С А Н И Е 288 ОЗИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистических Республиквисимое от авт. свидетельства22104 1 ат, 361 1359381/18-24 аявлецо 21.1 Х.19 с присоединением заявкиЪПК Н 031 с 3/286 Комитет по деламобретений и открытийри Совете 1 т 1 инистроеСССР иорит УДК 621.374.33(088.8) убликовано ОЗ,Х 11,1970, Бюллетеньата опубликования описания 22.1.19 Авторыизобретения ко, В. М. Гусятин и А. П. Стахо, Н, Удович Харьков иоэлектроник институт гвител ТАТИЧЕСКИЙ СИММЕТРИЧНЫЙ ТРИ Г гпцальцая схсца фиг. 2 - зактерпстцка; а зона цсчувУстройство может быть применено в нелинейных системах автоматического регулирования, в аналоговых нелинейных вычислительных машинах и других областях техники.Известен статический симметричный триггер по авт. св.221043, у которого в коллекторные цсгш транзисторов включены первичные обмотки двух импульсных трансформаторов, втори гиыс обхгочкц последних через встречно включенные диоды соединены между собой и через конденсаторы с базами транзисторов, а к точкам соединения встречно включенных диодов - источники сравгцгваемых наггряжсгпГг.Этот триггер кгожст быть применен только для автоматического измерения и контроля электрических величин.Предложенный триггер отличается тем, что содержит два дополнительных источника напряжения, подключенные через резисторы к катодам диодов, аноды которых соединены с противоположными выводами вторичных огбмоток импульсных трацсформаторов.Это позволяет использовать статический симметричный триггер в нелинейных системах автоматического регулирования, в аналоговых нелинейных вычислительных машинах для реализации управляемой гцстерезисцой характеристики, а такткс характеристики типа зона нечувстзц гсльнссти. На фцг. 1 изображена принцма предложенного тргггтера; управляемая гистерезцсцая ха ца фпг. 3 - характсрцстцка тц 5 ствительцости. Триггер содержит транзисторы 1 и 2, цепиобратной связи, образованные коллскгором транзистора 1, резисторами ,3 ц 4, переходом 10 база - эмцттер транзистора 2, переходомэмиттер -- база транзистора 1, резисторами Б и 6, коллектором трацзцстора 2. В коллекторы транзисторов 1 и 2 включены первичные обмотки 7 ц 8 импульсных трансформато ров 9 и 10 соотвстствецно. Вторцчцыс оомотки11 ц 12 этих трацсформаторов соединены между собой через всгречцо включсггггыс диоды 13 и 14, между которьгми в точке 1 д включен кодсцсатор 16 ц через резистор 17цс точник цапряжсггця Ь . Другими своими коццамп обмотки 11 и 12 подключены через диоды 18 ц 19 и резисторы 20 и 21 соответственно к ггсто гнгггахг ггапряжений Ьг гг г з, а в тогках 22 ц 23 подключецы конденсаторы 21 и 25.25 Кроме того, к одним концам обмоток 11 и 12герсз рсзггсторы 6 гг 27 подглгогегзо ггапрггжсццс смегцсцця Ел, а другцс цх концы подключены через коцдсцсаторьг 28 и 29 соответственно к переходу база - эмцттср трацзцсто- ЗО ров 1 и 2. Последние имеют собственные цспцотрицательной обратцой связи, содержацие соответственно диоды 30 и 31.При У,(Е схема реализует управляемую гистерезисную характеристику следующим образом. Пусть в исходцом состоянии (l(У 1. В этом случае диод 13 открыт и транзистор 1 отпирается, а транзистор 2 остается закрытым (состояц;гс 1). Противоположное состояние равновесия (транзистор 1 закрыт, а транзистор 2 открыт - состояние О) при указанных начальцых условиях (О - /) является неустойчивым, так как трацзистор 1 с цепью положительпой обратной связи, включающей конденсатор 16, диод 13, обмотку 11 трансформатора 9 и конденсатор 28, образует автоколебательную релаксациошгую систему, в которой выполняются условия возцикцовения и формирования колебаний, что приводит к открыванию транзистора 1 и по цепи положительной связи между транзисторами 1 и 2 - к запиранию транзистора 2, т. е. схема возвращается в свое устойчивое состояние.При У 1( l ( У схема выполняет функции запоминающего элемецта и остается в состоянии 1. Прц увеличении Удо 11 (У., диоды 18 и 19 открываются, а диоды 13 и 14 закрываются, в результате чего аналогично описанному благодаря симметрии открывается транзистор 2, а транзистор 1 запирается. Та. ким образом, схема переходит в противоположное состояние О и остается в цем до тех пор, пока Уне станет мецыпе Ь,. Так реализуется управляемая гистеризисцая характеристика, показанная на фиг. 2. В случае, если задается г,1) У., ца этойсхеме получается характерцс;цка тица зоцацечувствительности, показанцая на фиг. 3.При г.1 (Ь, диоды 13 и 14 закрыты, а диоды" 18 и 19 открыты, в рсзульате чего схема устацавливается в устойчивое состояние О ,состояние 1 является неустойчивым ацалогц 1 но изложенному выше). Прц l(г,.: устойчивым является состояцие 1, а состояние10 О является неустойчивым. Если жс Ь ))СУ)Ь,. то в этом случае диоды 13 и 19открыты, а диоды 18 и 14 закрыты, а следовательно, схема генерирует релаксациоцныеколебания.15 Таким образом, схема имеет три состояция,и ее выходная характеристика эквцвалецтцахарактеристике типа зона нечувствительности, приведенной ца фцг. 3.Изменением напряжений г, и Г, можно20 регулировать пороговую характеристику схемы,Предмет изо бр ет енияСтатический симметричный триггер цо авт.св. ЛЪ 221043, от.гачаюгааггс.1 тем, что, с целью расширения фуцкццональцых возможностей, оц содержит два дополнительных 30 источника напряжения, подключеццьге срезрезисторы к катодам двух диодов, аноды которых соединены с протпвоположцыми выводами вторичных обмогок двух имиульсцых трансформаторов.. Федорова оставитсл корректоры: В, Петрова и Е. Ласточкина екред Т. П, Курилко Редактор Б. Б. Федотов ипографпя, ир. Сапунова, 2 Заказ 3946/18 Тираж 480 ПодисносЦ 11 ИИП 11 Комитета по делам изобретений и открытий при Совета Мгппгсгрзв Г(:СРМосква, Ж, Раушская паб., д. 4 5
