Устройство для интервального регулирования движения поездов

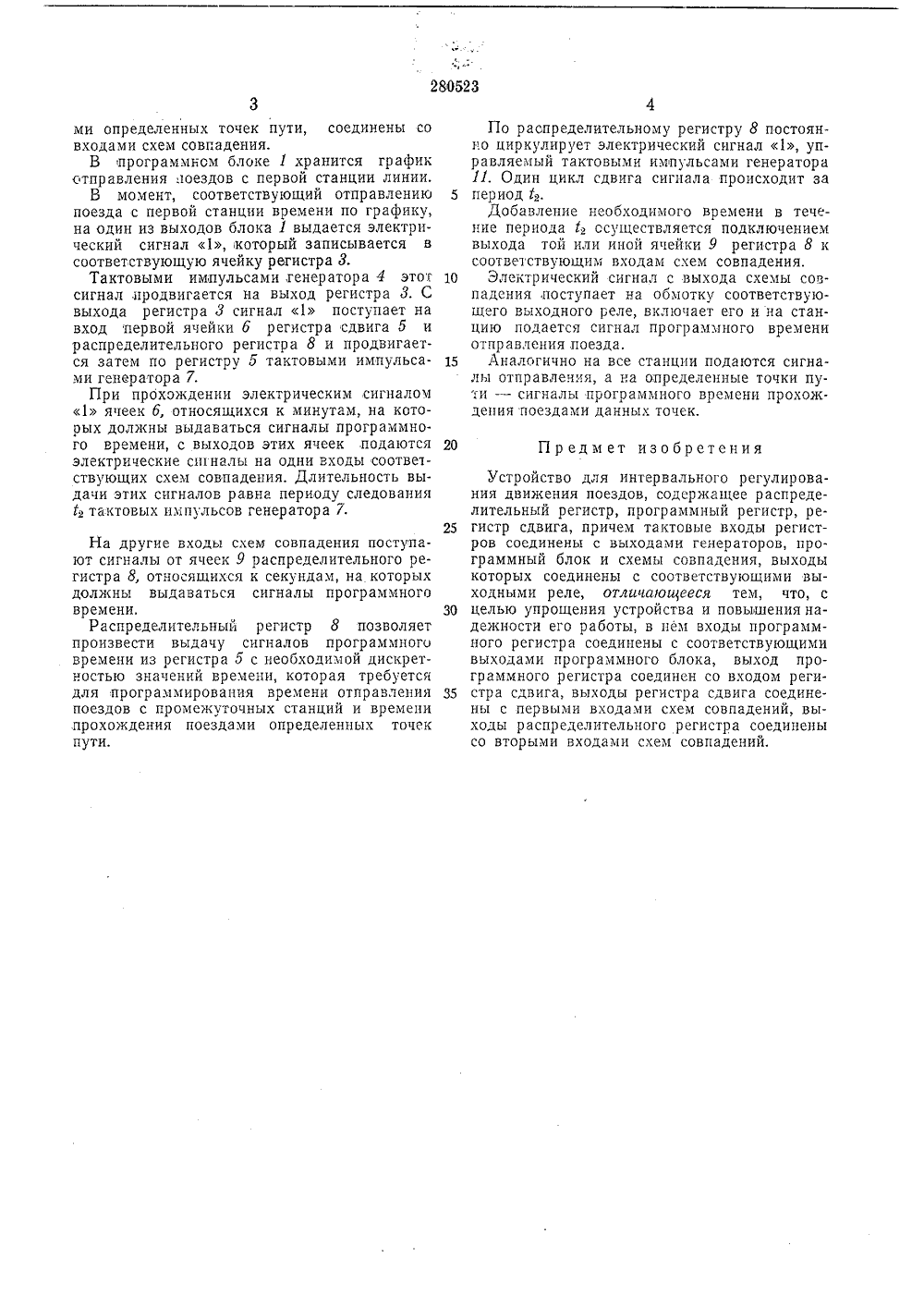

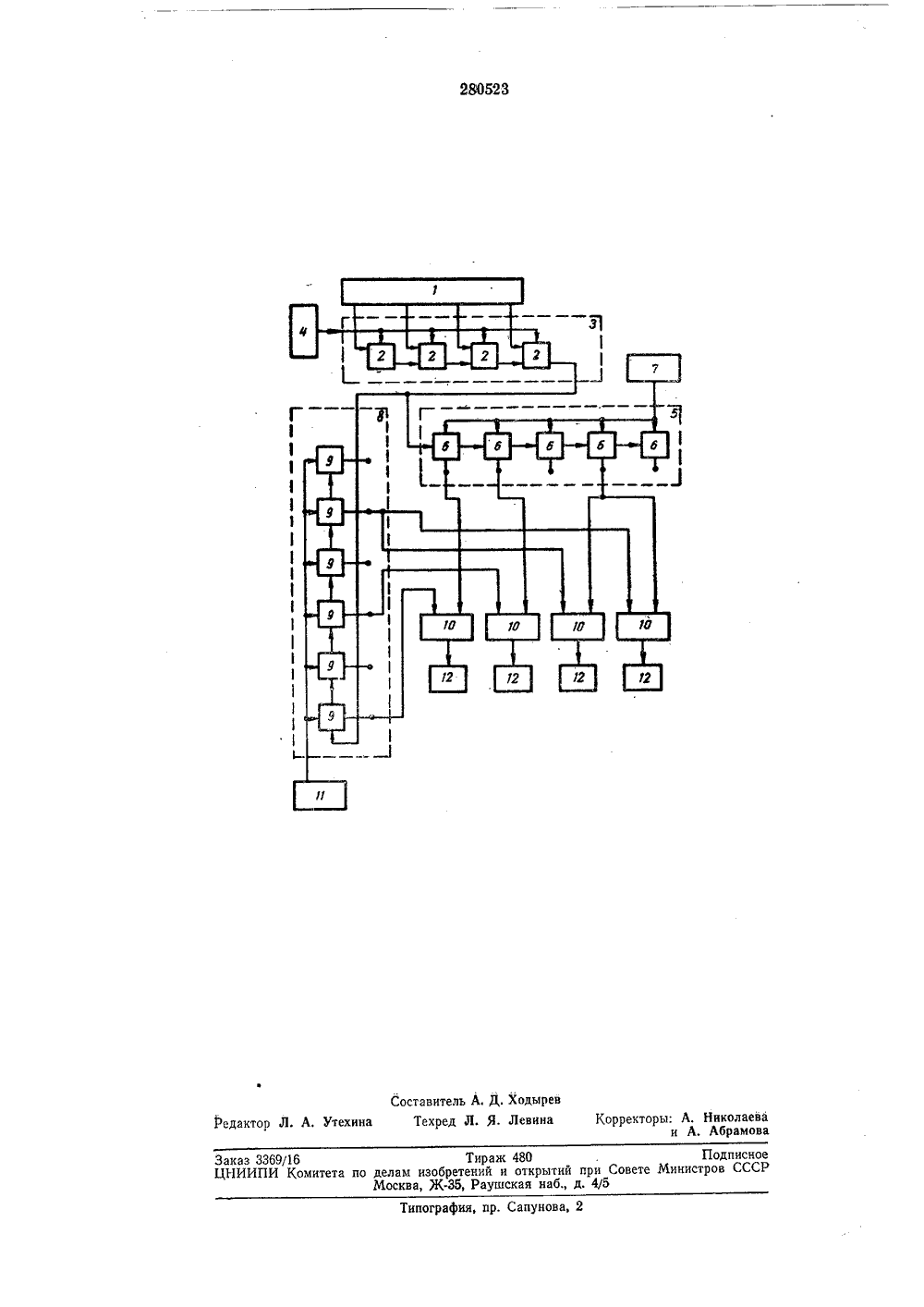

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 14 ЛЧ.1969 ( 1321602/18-24) Кл. 201, 35/0120, 38/10 вкиприсоединением Приоритет МПК В 61127/04 В 61/ 23/14 УДК бэ 6.256.3 (088.8)Комитет по делам вобретениЯ и аткрытиЯ при Совете Министров СССРОпубликовано 970. Бюллетень28 ата опубликования описания 16.ХП.1970 Авторыизобретения. Т. Анашкии, В. И. Герасенков, К. А. Кривицкий и Ю, Л, Масайти аявитель УСТРОЙСТВО ДЛЯ ИНТЕРВАЛЬНОГО РЕГУЛИРОВАНИ ДВИЖЕНИЯ ПОЕЗДОВ1Изобретение относится к области железнодорожной автоматики, в частности к устройствам для интервального регулирования,Известны устройства для интервального регулирования движения, поездов, содержащие 5 распределительный регистр, программный регистр, регистр сдвига, причем тактовые входы регистров соединены с выходами генераторов, программный блок и схемы совпадения, выходы которых соединены с соответствующими 10 выходными реле.Предложепчое устройство отличается от известных тем, что в нем входы программного регистра соединены с соответствующими выходами программного блока, выход программно го регистра соединен со входом регистра сдвига, выходы регистра сдвига соединены с первыми входами схем совпадений, выходы распределительного регистра соединены со вторыми входами схем совпадений. 20Это позволяет упростить устройство.На чертеже приведена схема предлагаемого устройства.Программный блок 1 своими выходами, число которых равно числу ячеек в регистрепод ключен ко входам соответствующих ячеек 2 программного регистра 8.Выдача сигнала из программного блока производится в моменты времени, кратные минимальной дискретности 1 Тактовые цепи ре гистра 8 подключены к генератору 4 часто 1 ы Р.Каждый выход программного блока предназначен для выдачи сигнала определенной кратности в течение периода следования тактовых импульсов регистра сдвига 5, выполненного на ячейках б.Выход регистра 8 соединен со входом регистра сдвига 5 и распределительного регистра 8, Тактовые цепи многоходового регистра сдвига 5 подключены к генератору 7 частоты Р Выходы распределительного регистра сдвига 8, выполненного на ячейках 9, соответствующие секундам, на которых должны выдаваться сигналы программного времени отправления поездов с промежуточных станций и сигналы программного времени прохождения поездами определенных точек пути, соединены со входами схем совпадения 10. Тактовые цепи распределительного регистра 8 подключены к генератору 11 частоты Рз. Выходы схем совпадения 10, число которых равно необходимому числу вырабатываемых регистрами сигналов программного времени, соединены с выходными реле 12,Выходы ячеек б регистра 5, соответствующие минутам, на которых должны выдаваться сигналы программного времени отправления поездов с промежуточных станций и сигналы программного времени прохождения поездами определенных точек пути, соединены со входами схем совгадения.В программном блоке 1 хранится график стправления поездов с первой станции линии.В момент, соответствующий отправлению поезда с первой станции времени по графику, на один из выходов блока 1 выдается электрический сигчал 1, который записывается в соответствующую ячейку регистра 8.Тактовыми импульсами, генератора 4 этот сигнал, продвигается на выход регистра 3. С выхода регистра 3 сигнал 1 поступает на вход первой ячейки б регистра сдвига 5 и распределительного регистра 8 и продвигается затем по регистру б тактовыми импульсами генератора 7,При прохождении электрическим сигналом 1 ячеек б, относящихся к минутам, на которых должны выдаваться сигналы программного времени, с выходов этих ячеек .подаются электрические сигналы на одни входы соответствующих схем совпадения. Длительность выдачи этих сигналов равна периоду следования 1 тактовых импульсов генератора 7,На другие входы схем совпадения поступают сигналы от ячеек 9 распределительного регистра 8, относящихся к секундам, на которых должны выдаваться сигналы программного времени,Распределительный регистр 8 позволяет произвести выдачу сигналов программного времени из регистра 5 с необходимой дискретностью значений времени, которая требуется для программирования времени отправления поездов с промежуточных станций и времени прохождения поездами определенных точек пути,По распределительному регистру 8 постоянно циркулирует электрический сигнал 1, управляемый тактовыми импульсами генератора 11. Один цикл сдвига сигнала происходит за 5 период 1.Добавление необходимого времени в течение периода 1 осуществляется подключением выхода той или иной ячейки 9 регистра 8 к соответствующим входам схем совпадения.10 Электрический сигнал с выхода схемы совпадения поступает на обмотку соответствующего выходного реле, включает его и на станцию подается сигнал программного времени отправления,поезда.15 Аналогично на все станции подаются сигналы отправления, а на определенные точки пути - сигналы программного времени прохождения поездами данных точек. 20 Предмет изобретенияУстройство для интервального регулирования движения поездов, содсржащее распределительный регистр, программный регистр, ре гистр сдвига, причем тактовые входы регистров соединены с выходами генераторов, программный блок и схемы совпадения, выходы которых соединены с соответствующими выходными реле, отличающееся тем, что, с ЗО целью упрощения устройства и повышения надежности его работы, в нем входы программного регистра соединены с соответствующими выходами программного блока, выход программного регистра соединен со входом реги стра сдвига, выходы регистра сдвига соединены с первыми входами схем совпадений, выходы распределительного регистра соединены со вторыми входами схем совпадений., Утехин едак ставитель А, Д. ХодыревТехред Л, Я. Левина рректоры: А. Николаева и А. АбрамоваЗаказ 3369/16ЦИИИПИ Ко Тираж 480 Подписное ета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова
