Устройство для контроля микроэлектронных логических схем

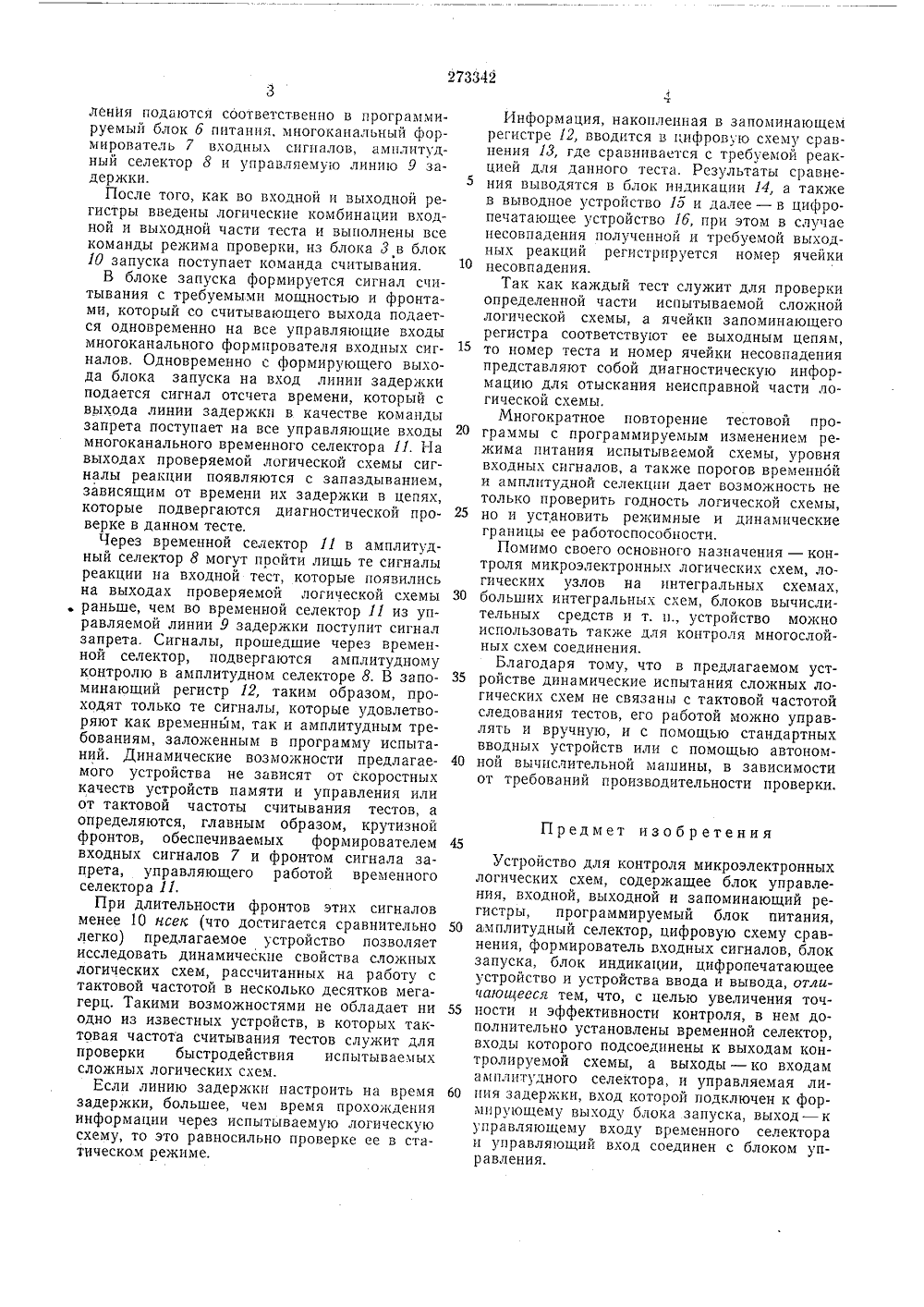

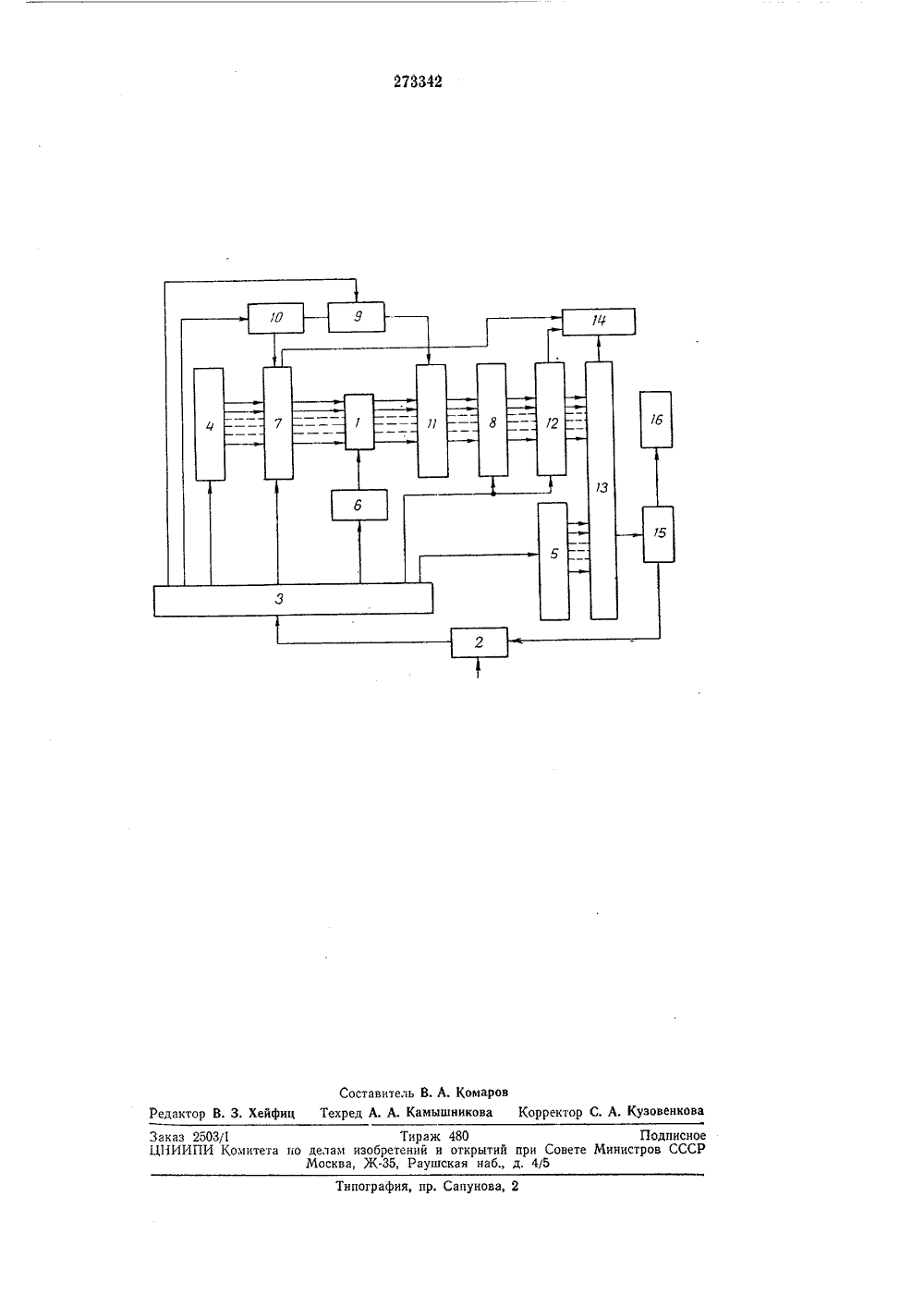

Своа Соеетскик Сопиалистическик РеспубликЗависимое от авт. свидетельстваКл. 21 е, 36/10 Заявлено 27,1.1969 ( 130705518-24) исоединением заявкиЧПК б 01 г 3128УДК 621.327,53 (088.8) Комитет по деламобретений и открытийри Совете й 1 ииистровСССР ПриоритетОпубликовано 15,71.1970. Бюллетень Х 0Дата опубликования описания 18.1 Х.19 РОЙ ТРОЛЯ МИКРОЭЛЕКТРОННЫХЕСКИХ СХЕМ Я Изобретение относится к контрольно-измерительной технике. в частности к технике программируемых тестовых испытаний сложных микроэлектронных логических схем.Известны устройства для контроля сложных микроэлектронных логических схем, содержащие блок управления, входной, выходной и запоминающий регистры, программируемый блок питания, амплитудный селектор, цифрову 1 о схему сравнения, формирователь входных сигналов, блок запуска, блок индикации, цифропечатаюгцее устройство, устройства и вывода.Недостатком известных устройств является либо полное отсутствие возможности проверки динамических характеристик проверяемых сложных логических схем, либо их возможности в этом отношении сильно ограничены сравнительно низким быстродействием устройств памяти и управления, которые не могут выполнять операций считывания, сравнения и записи тестовой информации с такой тактовой частотой, какая требуется для динамических испытаний проверяемых микроэлектронных логических узлов.Цель изобретения - увеличение программной гибкости статических и динамических испытаний, расширение возможности динамических исследований микроэлектронных логических схем в наносекундном диапазоне и повышение эффективности его использования в лабораторных и производственных условиях.Это достигается тем, что в предлагаемомустройстве дополнительно установлены вре менной селектор, входы которого подсоединены к выходам контролируемой схемы, а выходы - ко входам амплитудного селектора, н управляемая линия задержки, вход которой подключен к формпру 1 ощему выходу блока 10 запуска, выход - к управляющему входу временного селектора и управляющий вход соединен с блоком управления.На чертеже приведена функциональнаяблок-схема описываемого устройства.15 Контрольно-диагностическая программапроверки микроэлектронной логической схемы 1 в виде магнитной .ленты, перфоленты или другого носителя тестовой информации подается в устройство ввода 2, откуда с по мощью блока 3 управления записывается вовходной 4 и выходной 5 регистры. Количество ячеек этих регистров равно соответственно максимальному числу входов и выходов проверяемых логических схем. В программе те стовых испытаний имеются команды установления заданного режима по питанию, выбора требуемых уровней входных логических сигналов О и 1, уровней амплитудной селекции выходных сигналов и границ их времен ной селекции, Эти команды из блока управ5 10 15 20 25 30 35 40 50 55 60 ления подаются соответственно в программируемый блок б питания, многоканальный формирователь 7 входных сигналов, амплитудный селектор 8 и управляемую линию 9 задержки.После того, как во входной и выходной регистры введены логические комбинации входной и выходной части теста и выполнены все команды режима проверки, из блока 3 в блок 10 запуска поступает команда считывания.В блоке запуска формируется сигнал считывания с требуемыми мощностью и фронтами, который со считывающего выхода подается одновременно на все управляющие входы многоканального формирователя входных сигналов, Одновременно с формирующего выхода блока запуска на вход линии задержки подается сигнал отсчета времени, который с выхода линии задержки в качестве команды запрета поступает на все управляющие входы многоканального временного селектора 11. На выходах проверяемой логической схемы сигналы реакции появляются с запаздыванием, зависящим от времени их задержки в цепях, которые подвергаются диагностической проверке в данном тесте.Через временной селектор 11 в амплитудный селектор 8 могут пройти лишь те сигналы реакции на входной тест, которые появились на выходах проверяемой логической схемыраньше, чем во временной селектор 11 из управляемой линии 9 задержки поступит сигнал запрета. Сигналы, прошедшие через временной селектор, подвергаются амплитудному контролю в амплитудном селекторе 8. В запоминающий регистр 12, таким образом, проходят только те сигналы, которые удовлетворяют как временным, так и амплитудным требованиям, заложенным в программу испытаний. Динамические возможности предлагаемого устройства не зависят от скоростных качеств устройств памяти и управления или от тактовой частоты считывания тестов, а определяются, главным образом, крутизной фронтов, обеспечиваемых формирователем входных сигналов 7 и фронтом сигнала запрета, управляющего работой временного селектора 11.При длительности фронтов этих сигналовменее 10 нсек (что достигается сравнительно легко) предлагаемое устройство позволяет исследовать динамические свойства сложных логических схем, рассчитанных на работу с тактовой частотой в несколько десятков мегагерц, Такими возможностями не обладает ни одно из известных устройств, в которых тактовая частота считывания тестов служит для проверки быстродействия испытываемых сложных логических схем.Если линию задержки настроить на времязадержки, большее, чем время прохождения информации через испытываемую логическую схему, то это равносильно проверке ее в статическом режиме. Информация, накопленная в запоминающем регистре 12, вводится в цифровую схему сравнения 18, где сравнивается с требуемой реакцией для данного теста, Результаты сравнения выводятся в блок индикации 14, а также в выводное устройство 1 о и далее - в цифропечатающее устройство 1 б, при этом в случае несовпадения полученной и требуемой выходных реакций регистрируется номер ячейки несовпадения.Так как каждый тест служит для проверки определенной части испытываемой сложной логической схемы, а ячейки запоминающего регистра соответствуют ее выходным цепям, то номер теста и номер ячейки несовпадения представляют собой диагностическую информацию для отыскания неисправной части логической схемы,Многократное повторение тестовой программы с программируемым изменением режима питания испытываемой схемы, уровня входных сигналов, а также порогов временной и амплитудной селекции дает возможность не только проверить годность логической схемы, но и установить режимные и динамические границы ее работоспособности.Помимо своего осноьного назначения - контроля микроэлектронных логических схем, логических узлов на интегральных схемах, больших интегральных схем, блоков вычислительных средств и т. и., устройство можно использовать также для контроля многослойных схем соединения.Благодаря тому, что в предлагаемом устройстве динамические испытания сложных логических схем не связаны с тактовой частотой следования тестов, его работой можно управлять и вручную, и с помощью стандартных вводных устройств или с помощью автономной вычислительной машины, в зависимости от требований производительности проверки. Предмет из о бр етенияУстройство для контроля микроэлектронных логических схем, содержащее блок управления, входной, выходной и запоминающий регистры, программируемый блок питания, амплитудный селектор, цифровую схему сравнения, формирователь входных сигналов, блок запуска, блок индикации, цифропечатающее устройствои устройства ввода и вывода, отличаюиееся тем, что, с целью увеличения точности и эффективности контроля, в нем дополнительно установлены временной селектор, входы которого подсоединены к выходам контролируемой схемы, а выходы - ко входам амплитудного селектора, и управляемая линия задержки, вход которой подключен к формирующему выходу блока запуска, выход - к управляющему входу временного селектора и управляющий вход соединен с блоком управления.Составитель В, А, КомаровРедактор В, 3. Хейфиц Техред А, А. Камышиикова Корректор С. А. КузовенковаЗаказ 2503/1 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
