Устройство для застройки малых судов при подъеме их на палубу судна-базы( вптб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 256540
Авторы: Букаркин, Ковалев, Центральное
Текст

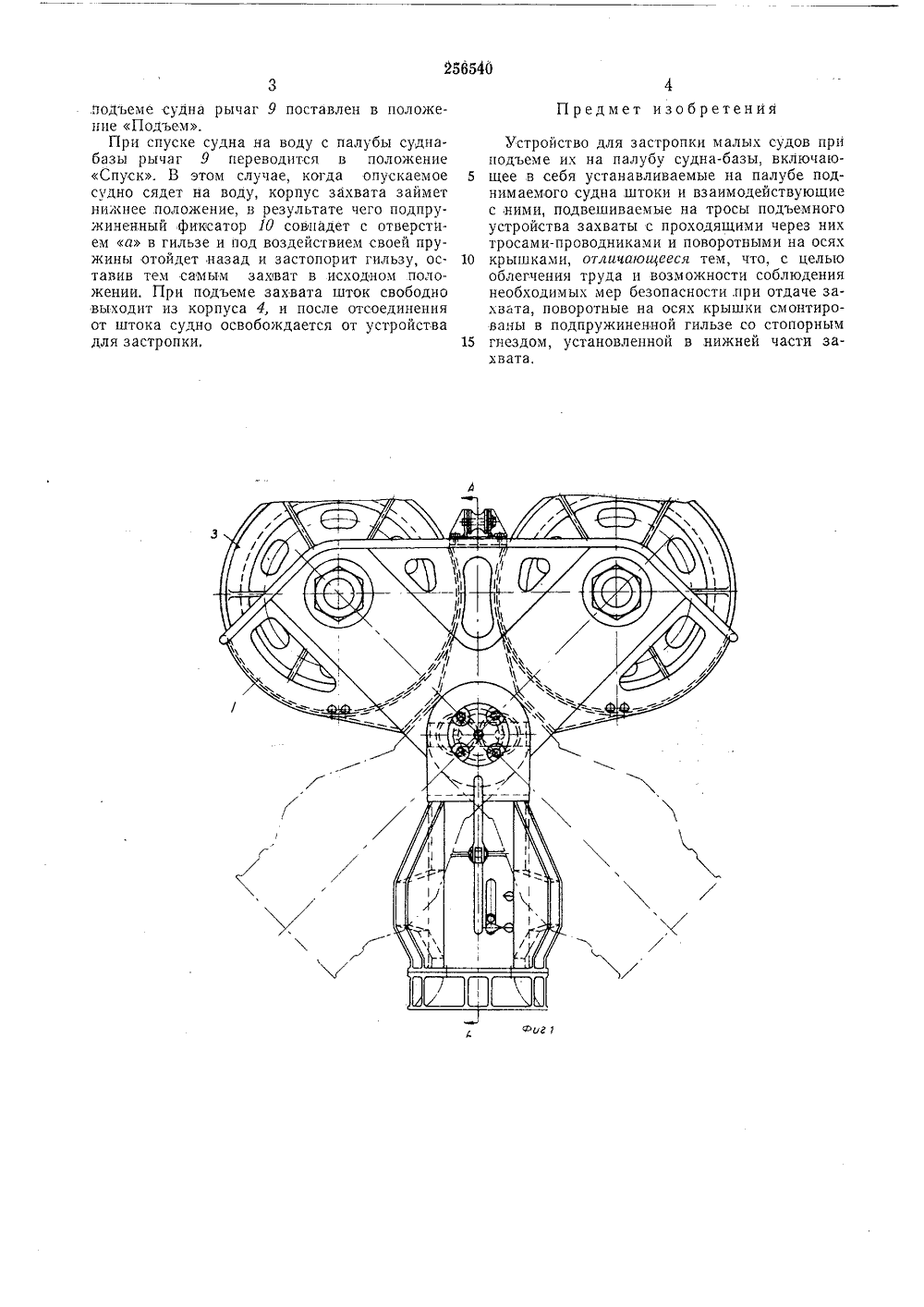

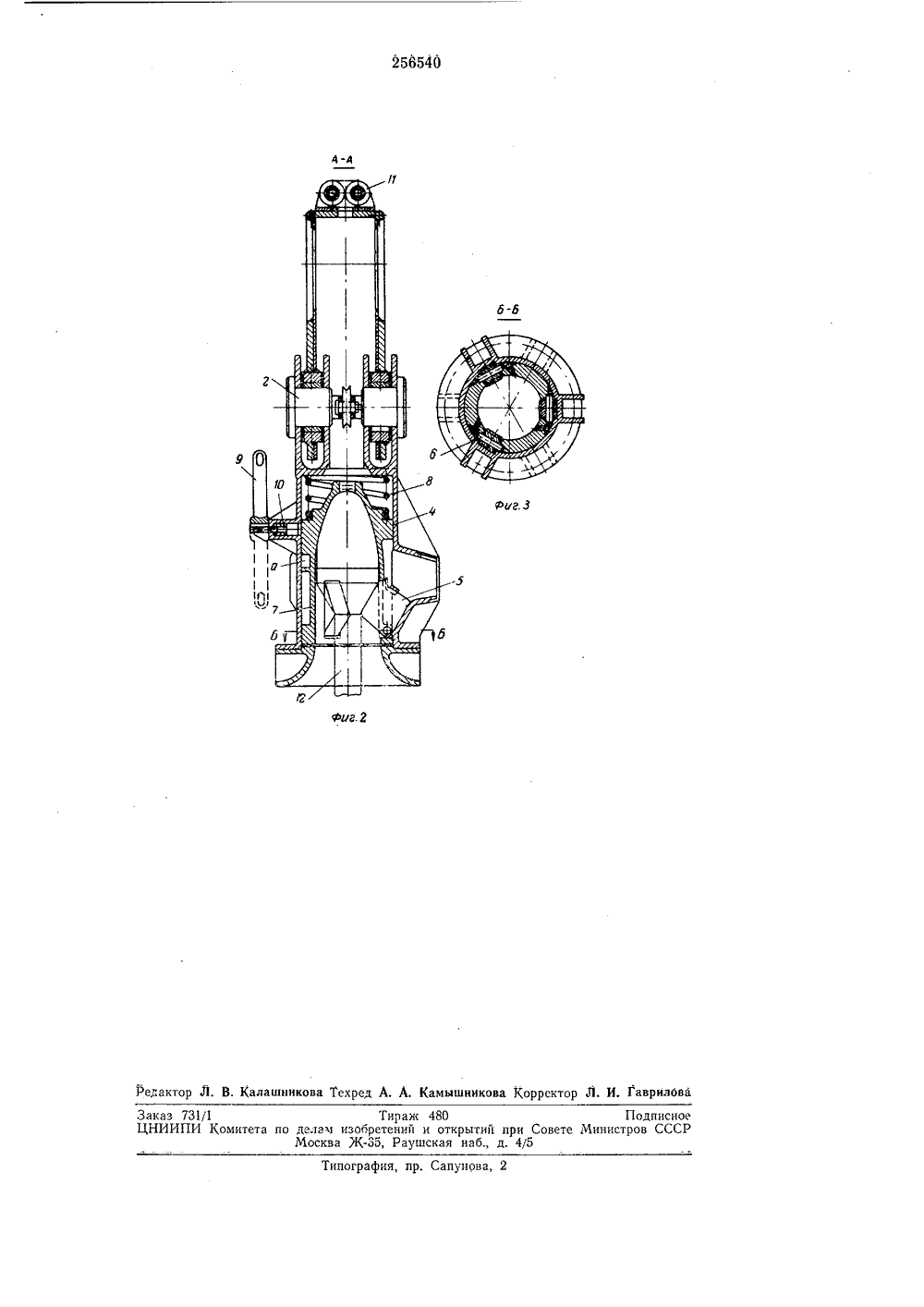

ОП И САН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 25654 О Союз Советских Социалистических РеспубликКомитет по дела изобретении и открыти при Совете Юлинистрое СССР, А, Букаркин и В,алев ьное конструкторское бюро машиностроения явитель УСТРОЙСТВО ДЛЯ ЗАСТРОПКИ МАЛЪХ СУДОВ БРИ БРДЪБМБ ИХ НА ПАЛУБУ СУДНА-БАЗЫ фаз ВКАТЯ;,. судна-базы и волнении м образом. Для подъема с воды на палубумалых судов в открытом море прнеобходима их застропка.Известны устройства для застропки судов при их подъеме, включающие устанавливаемые на палубе поднимаемого судна штоки и взаимодействующие с ними подвешиваемые на тросы подъемного устройства захваты с проходящими через них тросами-проводниками и поворс" ными на осях крышками.Особенность описываемого устройства для застропки малых судов при подъеме их на палубу судна-базы состоит в том, что поворотные на осях крышки смонтированы в лодпружиненной гильзе со стопорным гнездом, установленной в нижней части захвата. При таком исполнении устройство облегчает труд и создает безопасные условия работы,11 а фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 - разрез по А - А на фиг, 1; на фиг. 3 - разрез по Б - Б на фиг. 2.К подвеске 1, на осях 2 которой установлены грузовые блоки 8, шарнирно подвешен захват. В литом корпусе 4 захвата предусмогрено три гнезда, внутри которых перемещаются крышки 5, шарнирно закрепленные на осях б в гильзе 7. Последняя прижимается к корпусу пружиной 8. На корпусе имеется рычаг 9 с подпружиненным фиксатором 10, который может занимать два фиксированных положения: Спуск и Подъем.В подвеске закреплены направляющие ролики 11, между которыми пропущен трос-проводник (на чертеже не показан), соединенный со штоком 12, устанавливаемым на палубе поднимаемого судна. Трос-проводник связан с 0 автоматической лебедкой (на чертеже не показана), поддерживающей его постоянное натяхение при подъеме и опускании судна на волне.Устройство работает следующи На тросе-проводнике с помощью автоматической лебедки шток 12 опускается с судна- базы и закрепляется на палубе поднимаемого судна. С помощью грузовой лебедки (на 20 чертеже не показана) подвеска с захватомопускается по тросу-проводнику и упирается крышами 5 в головку штока 12. Прп этом головка штока сдвигает вверх подпружиненную гильзу 7 и отжимает крышки гнезда кор 2 ч пуса . Крышки, западая в гнезда, пропускают головку штока, и она упирается в верхнюю часть гильзы, после чего крышки выступают из гнезд и удерживают головку штока в закрепленном положении, необходимом для подьЗо ема малого судна на палубу судна-базы. Прп.подъеме судна рычаг 9 поставлен в положение Подъем,При спуске судна на воду с палубы судна- базы рычаг 9 переводится в положение Спуск. В этом случае, когда опускаемое судно сядет на воду, корпус захвата займет нижнее положение, в результате чего подпружиненный фиисатор 10 совпадет с отверстием а в гильзе и под воздействием своей пружины отойдет назад и застопорит гильзу, оставив тем самым захват в исходном положении. При подъеме захвата шток свободно выходит из корпуса 4, и после отсоединения от штока судно освобождается от устройства для застропки,Предмет изобретения Устройство для застропки малых судов приподъеме их на палубу судна-базы, включаю щее в себя устанавливаемые на палубе поднимаемого судна штоки и взаимодействующие с ними, подвешиваемые на тросы подъемного устройства захваты с проходящими через них тросами-проводниками и поворотными на осях 10 крышками, отличающееся тем, что, с цельюоблегчения труда и возможности соблюдения необходимых мер безопасности,при отдаче захвата, поворотные на осях крышки смонтированы в подпружиненной гильзе со стопорным 15 гнездом, установленной в нижней части захвата,2565404-4 Редактор Л. В. Калашникова Техред А. А, Камышникова Корректор Л. И. ГавриловаЗаказ 731/1 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
СмотретьЗаявка
917990
Б. А. Букаркин, В. Н. Ковалев, Центральное конструкторское бюро машиностроени
МПК / Метки
МПК: B63B 27/00
Метки: вптб, застройки, малых, палубу, подъеме, судна-базы, судов
Опубликовано: 01.01.1969
Код ссылки
