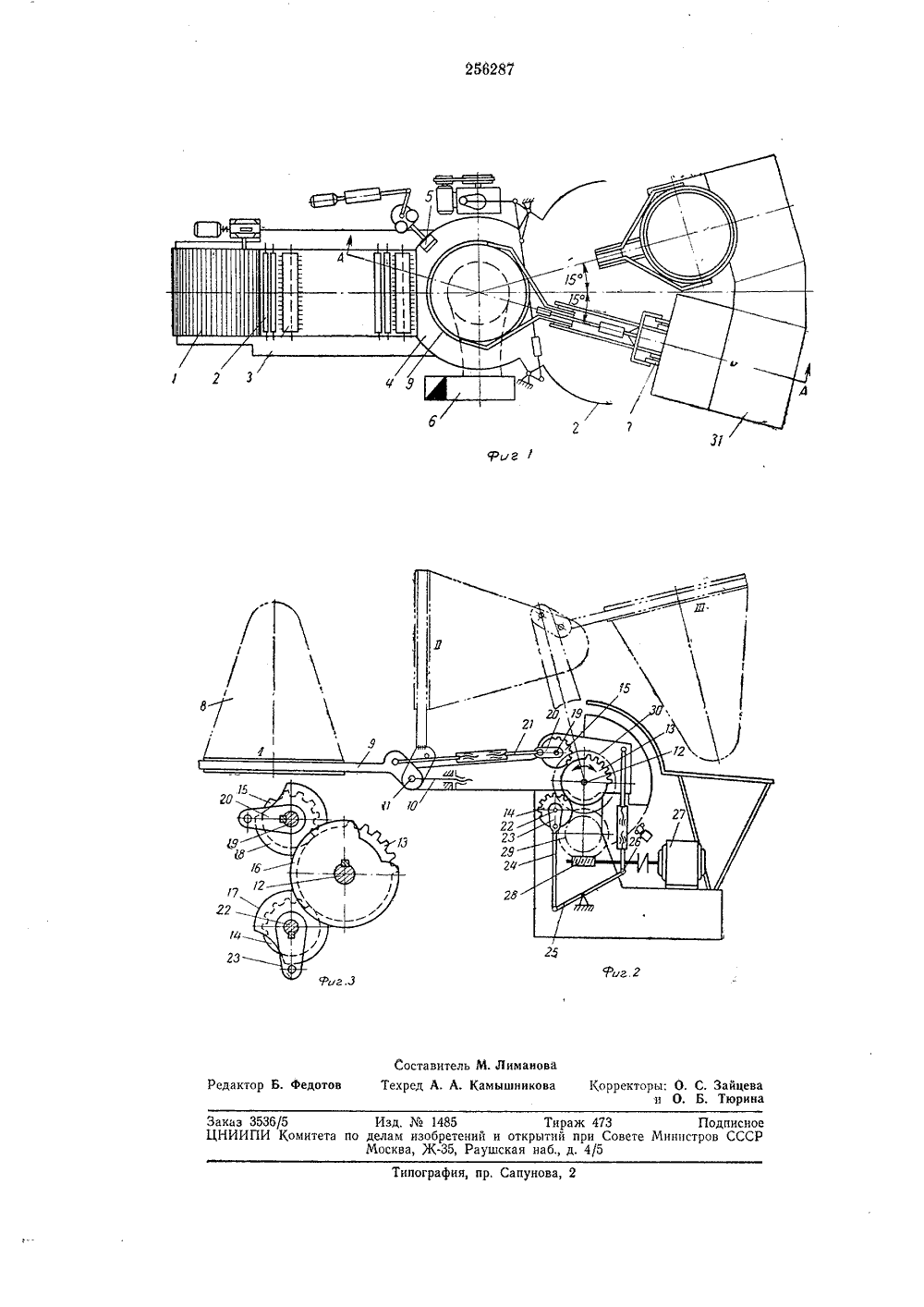

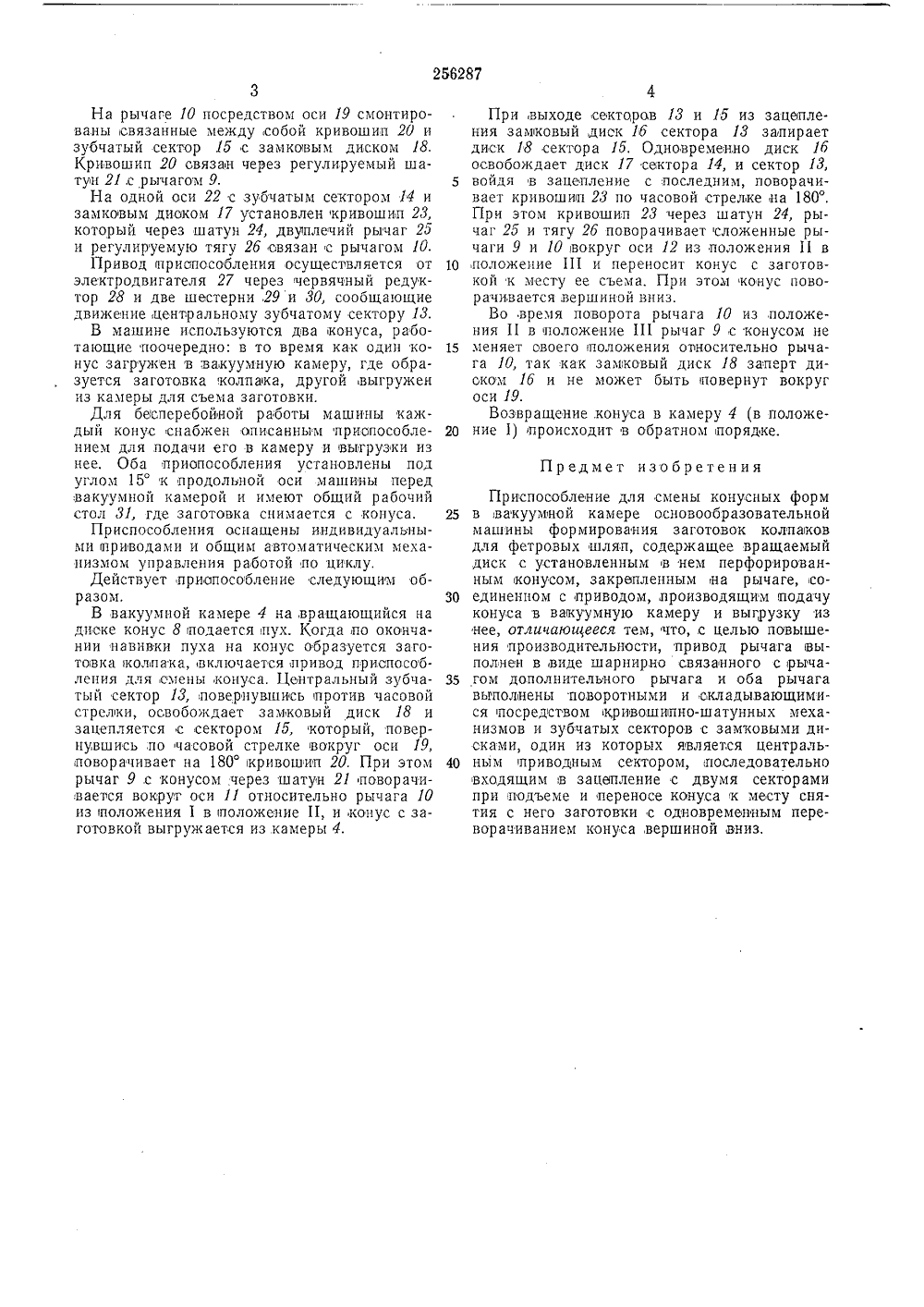

2628 У ОП И САН ИЕ ИЗОБРЕТЕНИЯ К Ь,ВтОРСКОМЬ СВИДИЕЛЬСТВЬСоюз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 05.Х 1,1967 ( 1196489/28-12)с присоединением заявкиПриоритетОпубликовано 07,Х.1971, Бюллетень30Дата опубликования описания 21.ХП.1971 МГ 1 К А 42 с 1102 Комитет по делам изобретений и открытий при Совете Министров СССРАвторыизобретения Н. В, Поляков, М. В. Козлов, И, И, Брежнев, В. И. Ф, Прищепо и В. П, Хариоиовский Контора Союзвалмашпроект Заявитель ьПРИСПОСОБЛЕНИЕ ДЛЯ СМЕНЫ КОНУСНЫХ ФОРМВ ВАКУУМНОЙ КАМЕРЕ ОСНОВООБРАЗОВАТЕЛЬНОЙМАШИНЫ ФОРМИРОВАНИЯ ЗАГОТОВОК КОЛПАКОВДЛЯ ФЕТРОВЫХ ШЛЯП Изобретение Отйосится к валяльнд-войлдч. ному производству.Известно приспособление для смены конусных форм в вакуумной камере основообразовательной машины формирования заготовок колпачков для фетровых шляп, содержащее вращаемый диск с установленным в нем перфорированным конусом для образования,колпака. Конус закреплен на рычаге, соединенном с приводом, который подает конус в вакуумную камеру и выгружает его из камеры вместе с отформованной заготовкой. Предлагаемое нриспособление более производительно благодаря тому, что в привод рычага конуса введен дополнительный рычаг, шарнирно связанный с первым. Оба рычага поворачиваются и складываются посредствои кривошипно-шатунных механизмов и зубчатых секторов с замковыми дисками. Один из диаков является центральным приводным сектором и последовательно входит в зацепление с двумя секторами при подъеме и переносе конуса к месту, снятия с него заготовки с одновременным переворачиванием,конуса вершиной вниз,На фиг. 1 изображен общий вид основообразовательной машины с приспособлением для смены хонусных форм; на фиг, 2 - предлагаемое приспособление к машине (разрез йд А - А на фиг. 1); на фиг. 3 - -зубчатые секторы с замковыми дисками.Основообразовательная машина для формирования заготовок фетровых шляп содср жит:питающий столик 1 для,пуха, две парыпитающих валиков 2, две пары валиков 3 для рыхления пуха и:подачи его в вакуумную камеру 4, опрыскиватель 5, вентилятор 6 и приспособление 7 для смены коцусцых нерфорц раванных форм 8 .в вакуумцоц камере.Рычаг 9, несущиц конусцую форму (конус)8, соединен с приводом, подающим конус в вакуумную камеру 4 и выгружающим его цз камеры.15 Дополнительный рычаг 10 привода рычага 9, шарнирно соединенный с рычагом 9 посредством оси 11, свободно смонтирован ца оси 12. 20 Рычаги 9 и 10 выполнены поворотцымц искладывающимися вокруг осей 1 и 12. Каждый из них поворачиваегся с помощью кривошипно-шатунных механизмов, уменьш ающих инерционные усилия в начале ц конце25 поворота. Последовательность поворота достигается благодаря трем зубчатым секторам13 - 15 с замковыми дисками 16 - 18,Сектор 13 является центральным ц во вре.мя работы привода последовательно входит вЗО зацепление ссекторами 14 и 15,На рычаге 10 посредством оси 19 смонтированы связанные между собой кривошип 20 и зубчатый сектор 15 с замковым диском 18. Кривошип 20 связали через регулируемый шатун 21,с рычагом 9.На одной оси 22 с зубчатым сектором 14 и замковым диоком 17 установлен кривошип 23, который через шатун 24, двуплечий рычаг 25 и регулируемую тягу 2 б связан с рычагом 10.Привод приспособления осущесгвляется от электродвигателя 27 через червячный редуктор 28 и две шестерни,29 и 30, сообщающие движение, центральному зубчатому сектору 13.В машине используются два конуса, работающие поочередно: в то время как один конус загружен в;вакуумную камеру, где образуется заготовка колпачка, другой выгружен из камеры для съема заготовки.Для бесперебойной работы машины каждый конус снабжен описанньгм приспособлением для подачи его в камеру и выгрузки из нее. Оба приопособления установлены под углом 15 к продольной оси машины перед ,вакуумной камерой и имеют общий рабочий стол 31, где заготовка снимается с конуса,Приспособления оснащены индивидуальными приводами и общим автоматическим механизмом управления работой по циклу,Действует приспособление следующигм образом.В вакуумной камере 4 на,вращающийся на диске конус 8 подается пух. Когда по окончании навивки пуха на конус образуется заготовка колпака, включается привод приспособления для смены конуса. Центральный зубчатый сектор 13, повернувшись против часовой стрелки, освобождает замковый диск 18 и зацепляется с сектором 15, который, повернувшись,по часовой стрелке вокруг оси 19, поворачивает на 180 кривошип 20. При этом рычаг 9 с конусом через шатун 21 поворачивается вокруг оси 11 относительно рычага 10 из положения 1 в положение 11, и конус с заготовкой выгружается из камеры 4. При выходе секторов 13 и 15 из зацепления замковый,диск 1 б сектора 13 запирает диск 18 сектора 15. Одновременно диск 16 освобождает диск 17 сектора 14, и сектор 13, 5 войдя в зацепление с последним, поворачивает кривошип 23 по часовой стрелке яа 180.При этом кривошип 23 через шатун 24, рычаг 25 и тягу 2 б поворачивает сложенные рычаги 9 и 10 вокруг оси 12 из положения 11 в 10 положение 111 и переносит конус с заготовкой к месту ее съема. При этом косинус поворачивается вершиной вниз.Во время поворота рычага 10 из,положения 11 в положение 111 рычаг 9 с конусом не 15 меняет своего положения оносительно рычага 10, так как замковый диск 18 заперт диском 1 б и не может быть повернут вокруг оси 19.Возвращение конуса в камеру 4 (в положе ние 1) происходит в обратном порядке. Предмет изобретенияПриспособление для смены конусных форм 25 в вакуумной камере основообразовательноймашины формирования заготовок колпачков для фетровых шляп, содержащее вращаемый диск с установленным в нем перфорированным конусом, закрепленным на рычаге, соЗ 0 единенпом с приводомпроизводящим подачуконуса в важуумную камеру и выгрузку из яее, отличающееся тем, что, .с целью повышения производительности, привод рычага выполнен в виде шарнирно связанного с рьгча гом дополнительного рычага и оба рычагавьгполнены поворотными и складывающимися посредством кривошипно-шатунных механизмов и зубчатых секторов с замковыми дисками, один из которых является централь ным приводным сектором, гпоследовательновходящим в зацепление с двумя секторами при подъеме и переносе конуса к месту снятия с него заготовки с одновременным переворачиванием конуса, вершиной вниз.266287 9 ив Составите имано едактор Б. Федотов орректоры: О. С. Зайцева и О. Б, Тюринаехред А. А. Камышников ипография, пр, Сапунова, 2 Заказ 3536/5 Изд.1485 Тираж 473ЦНИИПИ Комитета по делам изобретений и открытий при СоМосква, Ж, Раушская наб., д. 4/5 Подписное ннистров СССР
СмотретьЗаявка
1196489
Н. Пол ков, М. В. Козлов, И. И. Брежнев, В. аев, Ф. Прищепо, В. П. Харионовский Контора Союзвалмашпроект
МПК / Метки
МПК: A42C 1/02
Метки: i-г, iг-1, sifulif, пзгооюзная, •gt, ••rf
Опубликовано: 01.01.1969
