Привод протаскивающего транспортера
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 252175
Автор: Юрченко
Текст

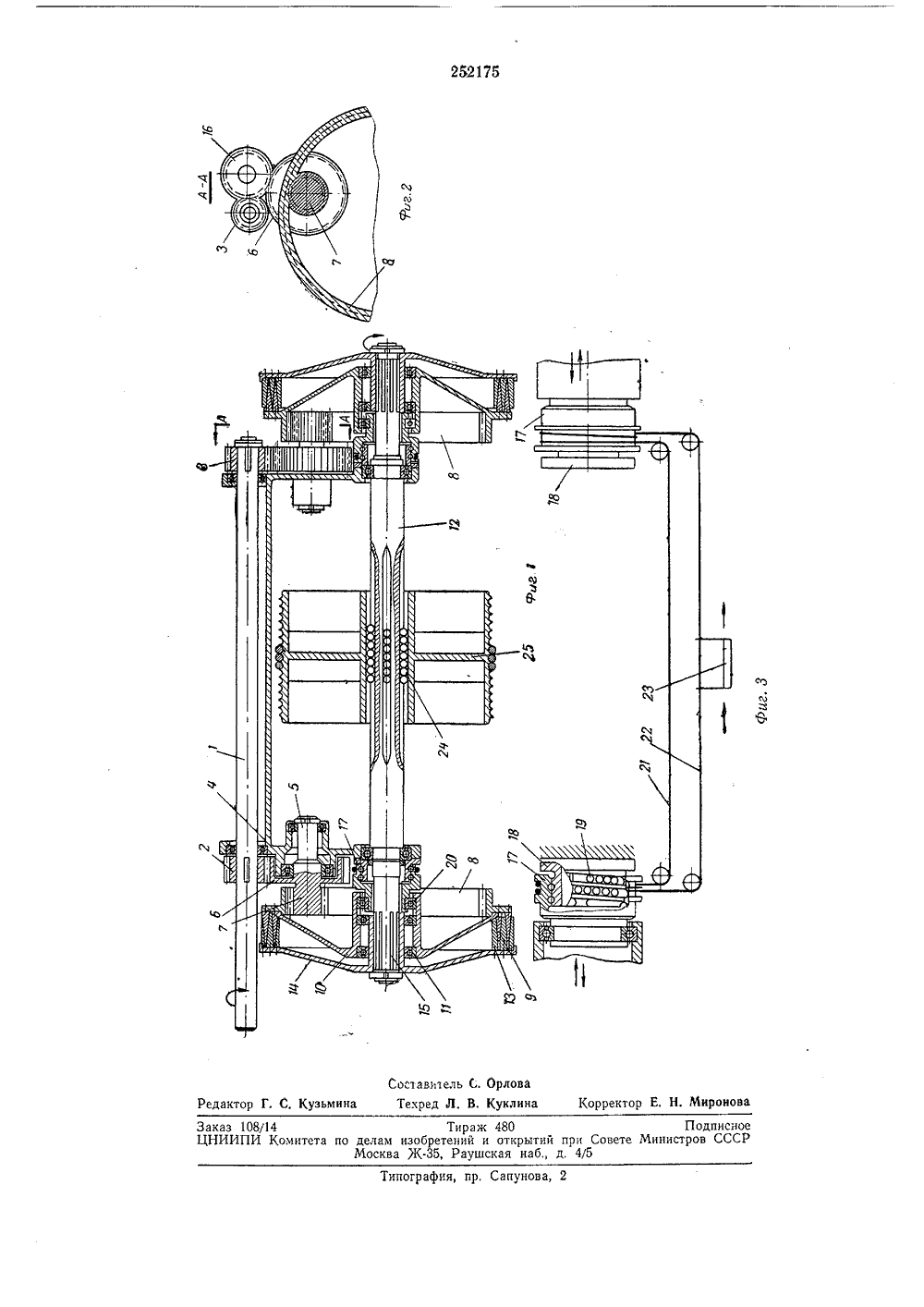

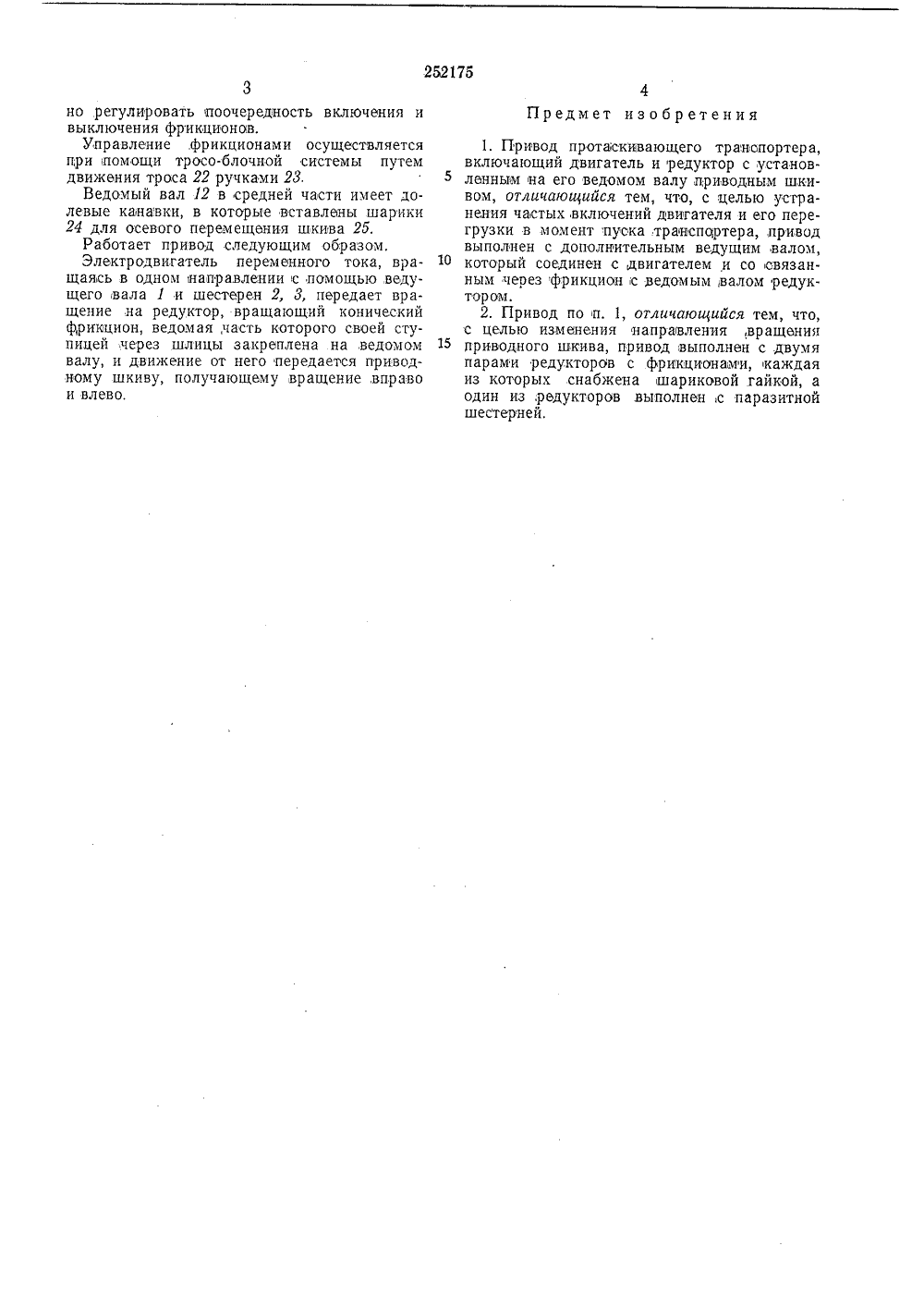

Союз Советских Социалистических Республиквт, свидетельстваависимое 81 е,471 т,аявлено 03.17,1968 ( 1235385/29-33) присоединением заявкириоритет МПК В 65 д Г 161 т УДК 62-86:621.867.Комитет по делам зобретений н открытий при Совете Министров СССР.1969. Бюллетень ЬЪ 2 публиков ата опубликования описания 30.1.197 Авторизобретени К,нко Заявитель НСПОРТЕРА ОТАСКИВАЮЩЕГО ИВ Изобретение может быть использовано;в лесной и деревообрабатывающей промышленности,Известен привод протаскивающего транспортера, включающий двигатель и редуктор с установленным,на его ведомом валу приводным шкивом,Целью изобретения является устранение частых включений двигателя и его перегрузки в момент, пуска транспортера, а также изменение направления вращения приводного шкива.Достигается это тем, что привод выполнен с дополнительным ведущим валом, который соединен с двигателем и со связанным через фрикцион с 1 ведомым валом редуктором.Кроме тогопривод выполнен с двумя парами редукторов с фрикционами, каждая из которых снабжена шариковой гайкой, а один из редукторов выполнен с паразитной шестерней.На фиг. 1 изображен описываемый правод, общий вид; ла фиг, 2 - то же, разрез по А - А на фиг. 1; на фиг. З,показаны,шариковые гайки троса-блочной системы.Привод состоит из ведущего вала 1, на котором закреплены шестерни 2 и 8, В корпусе привода 4 размещены при помощи валика 5 шестерни б и 7, которые передают движениена коренную, шестерню 8 с внутренним зацеплением для передачи, вращения коническомуфрикциону 9.5 Ступица 10 шестерни внутреннего зацепления через подшипники 11 помещена на ведомом валу 12 и имеет свободное вращение.Ведомый вал получает вращение через конический фрикцион 13, закрепленный ступи 10 цей 14 с помощью шлицев 15.Конические фрикционы выполнены многоступенчатыми с небольшим углом уклона ко.нусов,Кроме того, редуктор имеет паразптную15 шестерню 1 б для обратного движения,Каждый редуктор онабжен шариковой гайкой 17 с неподвижной внутренней частью 8и шариками 19, выполняющими роль качениягайки по своей спирали,20 Гайка со ступицей 10 связанна через радиально упорный,подшипник 20, с помощьюкоторого она воздействует на шестерню и конический фрикцион,Тросо-блочная система 21 закреплена,в25 определенном, месте на гайке таким образом,что дает возможность последней поворачиваться около одного оборота и тем самымвдвигать или выдвигать фрикцион и синхронно регулировать поочередность включения и выключения фрикционов,Управление фрикционами осуществляется при помощи троса-блочной системы путем движения троса 22 ручками 23,Ведомый вал 12 в средней части имеет долевые канавки, в которые вставлены шарики 24 для осевого перемещения шкива 25.Работает привод следующим образом, Электродвигатель переменного тока, вращаясь в одном направлении с помощью ведущего вала 1 и шестерен 2, 3, передает вращение на редуктор, вращающий конический фрикцион, ведомая, часть которого своей ступицей,через шлицы закреплена на,ведомом валу, и движение от него передается приводному шкиву, получающему вращение, вправо и влево. Предмет изобретения1. Привод протаскивающего транспортера,включающий двигатель и редуктор с установленным на его ведомом валу приводным шкивом, отличающийся тем, что, с целью устранения частых включений двигателя и его перегрузки в момент пуска транспортерапривод выполнен с дополнительным ведущим валом, 10 который соединен с двигателем и со связанным через фрикции с ведомым валом редуктором.2. Привод по п, 1, отличающийся тем, что,с целью изменения направления, вращения 15 приводного шкива, привод выполнен с двумяпарами редукторов с фрикционами, каждая из которых снабжена шариковой гайкой, а один из,редукторов выполнен с паразитной шестерней.252175 рректор Е. Н. Миронова актор Г. С, Кузьмин пография, пр, Сапунова ч ч оставитель С. ОрловаТекред Л. В. Куклина каз 108/14 Тираж 480НИИПИ Комитета по делам изобретений и открытий при Совете М Москва Ж, Раушская наб., д. 4/5 Подписноепетров СССР
СмотретьЗаявка
1235385
К. С. Юрченко
МПК / Метки
МПК: B65G 23/00, F16H 55/32
Метки: привод, протаскивающего, транспортера
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/3-252175-privod-protaskivayushhego-transportera.html" target="_blank" rel="follow" title="База патентов СССР">Привод протаскивающего транспортера</a>
