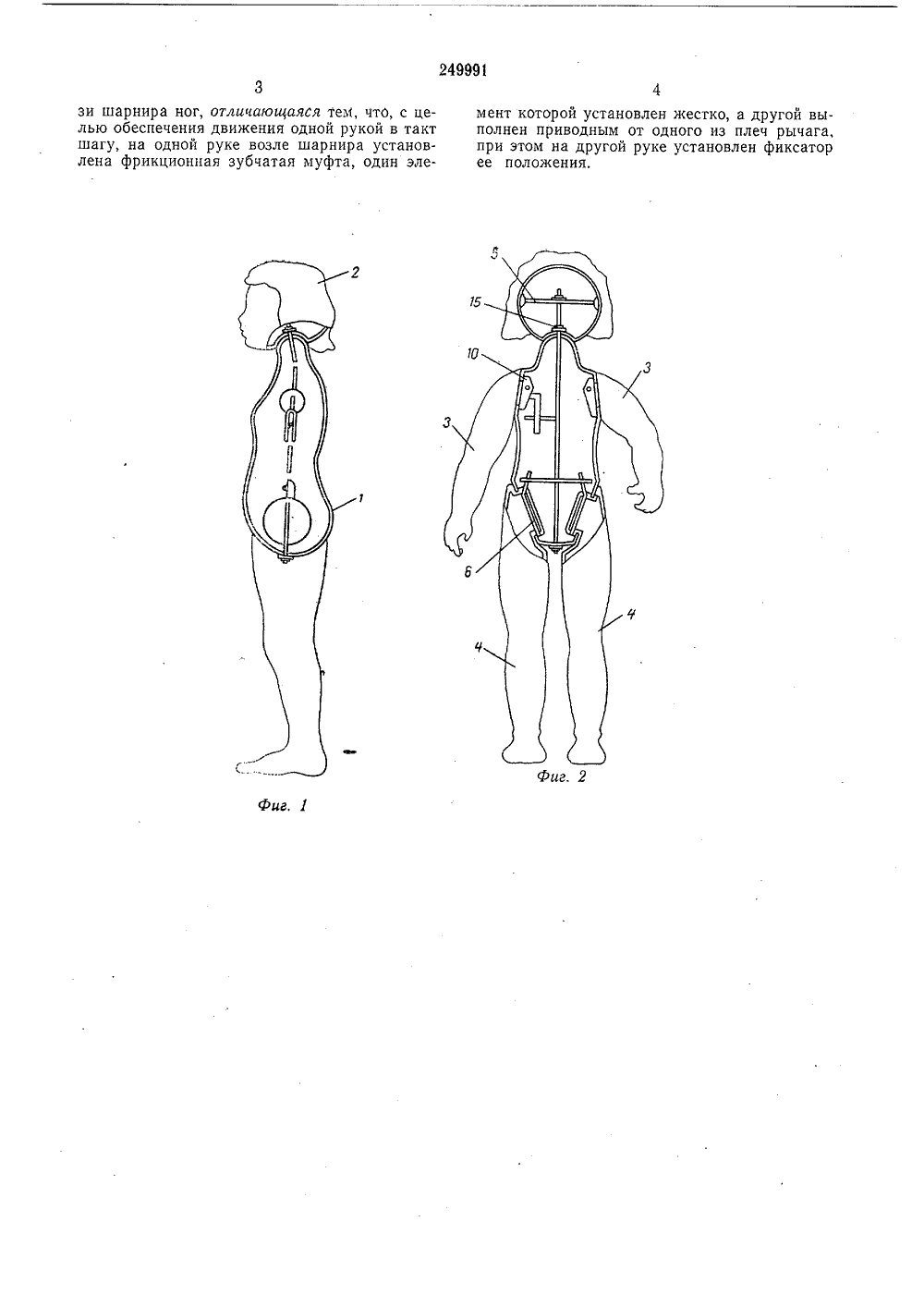

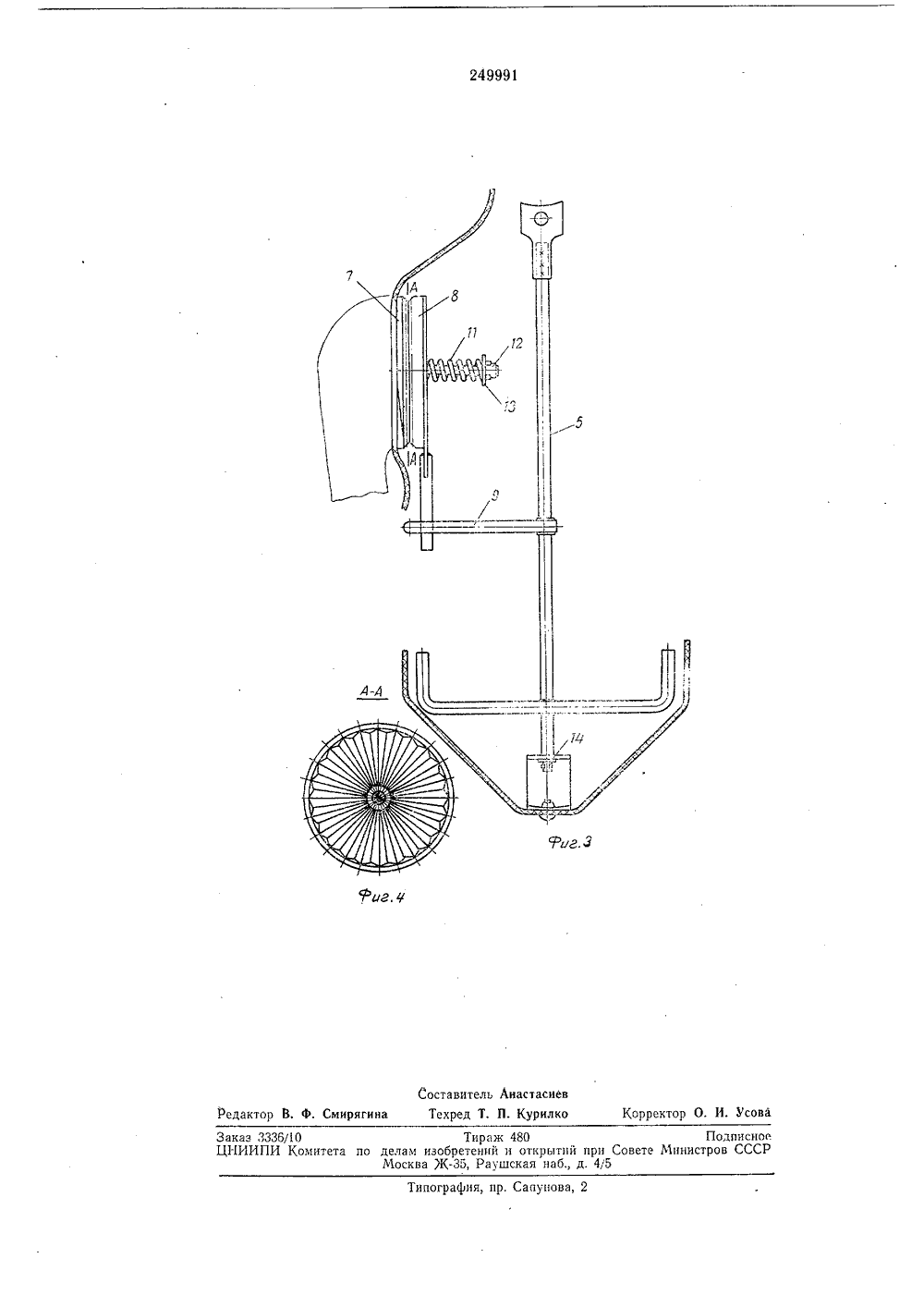

ОП ИСАН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических РеслуоликЗависимое от авт. свидетельстваЗаявлено 17,Х 11,1966 ( 1119952/28-12) Кл. 771,присоединением заявкиМПК А 631 тУДК 688.723.2 (088,8) Комитет оо делам аобретений и открыти лри Совете Министров СССРиоритет Опубликовано 05.Ч 1,1969, Бюллетень М Дата опубликования описания 29.Х 11,19 вторызобретения Н. А, Кочерго и В. М, Дименто Ху ственно.конструкторское бюро Ростлавигру Заявитель А АГАЮЩАЯ выполнен приводным от плеча 9 рычага 5, Налевой руке установлен фиксатор 10 ее положения. Нормальная работа зубчатой муфтыобеспечивается пружиной 11, надетой на ось5 12 и зафиксированной на ней шайбой 13, Двуплечий рычаг 5 имеет опоры 14 и 15 в туловище 1 и голове 2 куклы,Для осуществления движения куклы левуюруку поворачивают до фиксации ее в тулови 10 ще 1 фиксатором 10, а затем берут куклу заэту руку, опирают на одну ногу, освобождаядругую, и подтягивают куклу чуть вперед ивверх, 1 олкатель ноги, на которую опираетсякукла, поворачивает рычаг 5 относительно15 опор 14 и 15, что приводит к перемещениюдругой ноги, повороту головы и движениюправой руки,Повторение операции подтягивания куклызаставляет ее шагать.20 Шагающая кукла, содержащая вище из пластичного материала 25 соединенные с ним голову, руки и низм поворота голоьы, установлен вище и выполненньш в виде двупл га, ось которого расположена вдол и жестко связача с головой, и вза 30 ющих с ним толкателей, установлеполое тулошарнирно ноги, механый в тулоечего рычаь туловища 1 м одействунных вблиИзвестна шагающая кукла, содержащая полое туловище из пластичного материала и шарнирно соединенные с ним голову, руки и ноги, механизм поворота головы, установленный в туловище и выполненный в виде двуплечего рычага, ось которого расположена вдоль туловища и жестко связана с головой, и взаимодействующих с ним толкателей, установленных вблизи шарнира ног,Предлагаемая шагающая кукла двигает одной рукой в такт шагу. Достигается это тем, что на одной руке возле шарнира установлена фрикционная зубчатая муфта, один элемент которой установлен жестко, а другой выполнен приводным.от одного из плеч рычага, при этом на другой руке установлен фиксатор ее положения.На фиг. 1 предлагаемая кукла, разрез, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - схема механизма шагающей куклы; на фиг. 4 - разрез по А - А на фиг. 3.Шагающая кукла содержит полое туловище 1 и шарнирно соединенные с ним голову 2, руки 3 и ноги 4, механизм поворота головы и правой руки, выполненный в виде двуплечего рычага 5 и взаимодействующих с ним толкателей б, установленных вблизи шарнира ног 4, На правой руке 3 куклы возле шарнира установлена зубчатая муфта. Один элемент 7 этой муфты установлен жестко, а другой элемент 8 редмет изобретения24999 Фиг. ф зи шарнира ног, отличающаяся тем, что, с целью обеспечения движения одной рукой в такт шагу, на одной руке возле шарнира установлена фрикционная зубчатая муфта, один элемент которой установлен жестко, а другой выполнен приводным от одного из плеч рычага,при этом на другой руке установлен фиксаторее положения,Составитель Аиастасиев едактор В. ф. Смирягина Техред Т. П. Курилко Корректор О. и. УсовЗаказ 3336/10 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва 7 К, Раушская наб., д. 4/5 ография, пр. Сапуно
