Номер патента: 246067
Авторы: Алюминиевой, Бурдаков, Величко, Всесоюзный, Денисов, Дунаев, Егоров, Елин, Магниевой, Проектный, Чалобаев, Щеголев, Электродной
Текст

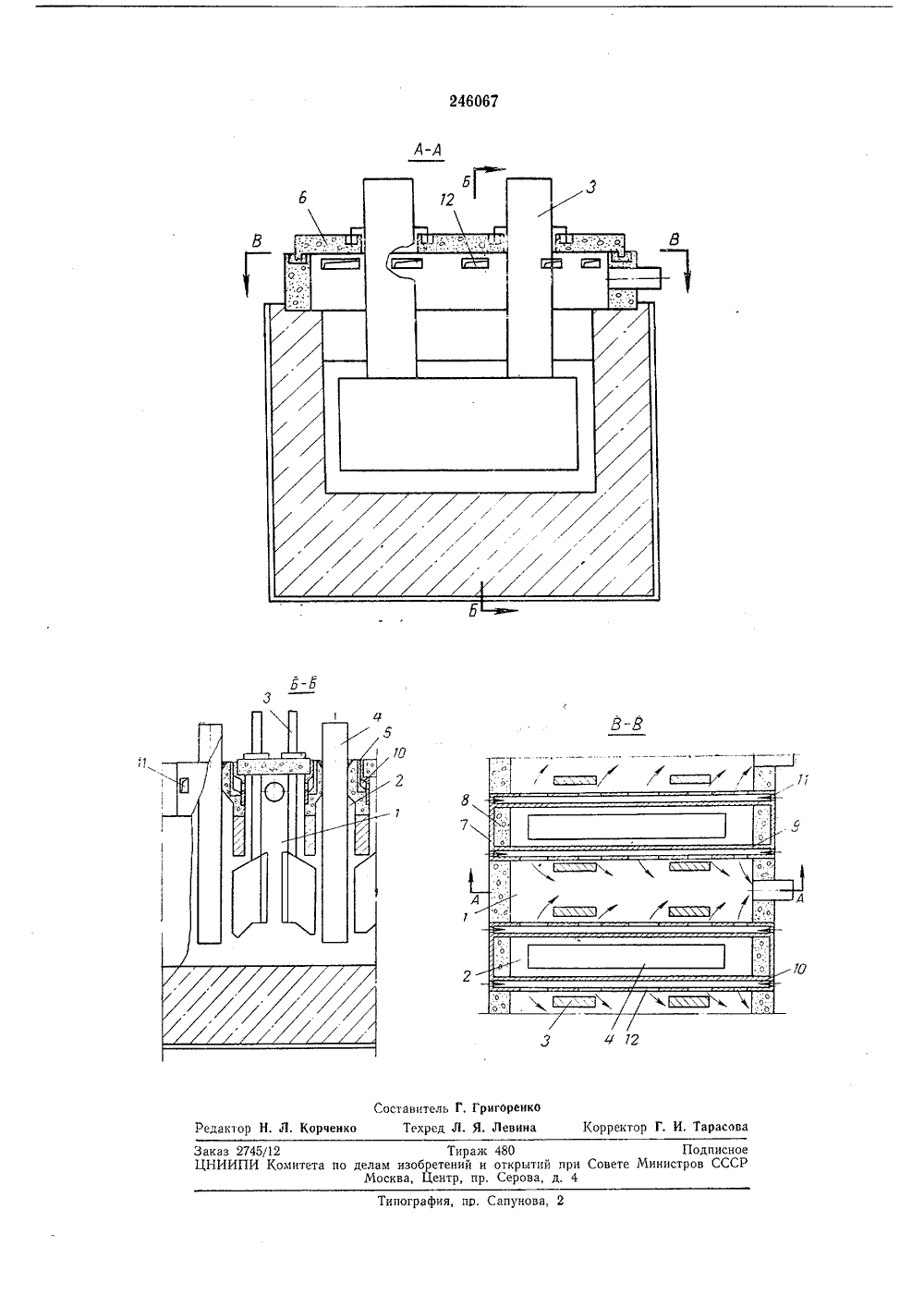

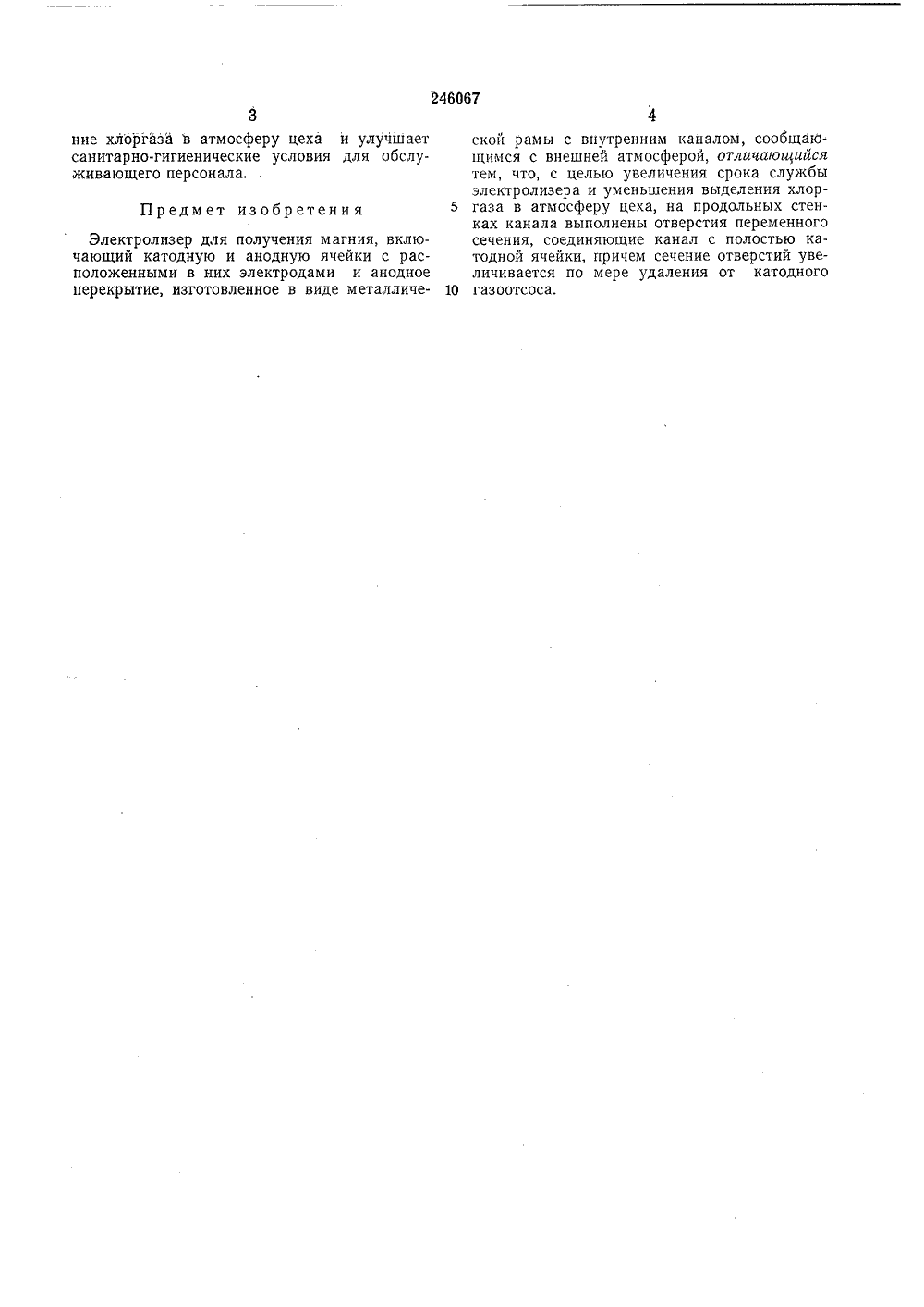

246067 Союз Советских Социалистических РеспубликКомитет по делам изобретеиий и открытий при Совете Министров СССРЩ. 33 Авторы зобретения П. Величко, В, М. Денисов, В. И . М. Елин, И. А. Чалобаев, 1 О. М. есоюзный научно-исследовательск алюминиевой, магниевой и элект аявитель ЭЛЕКТРОЛИЗЕР ДЛЯ ПОЛУЧЕНИЯ МАГНИ оказан 1Известен электролизер для получения магния, в котором анодное перекрытие изготовлено из стальной рамы, имеющей внутренний канал для прохождения агента охлаждения, например воздушноводяной смеси.Отличие предложенного электролизера заключается в том, что на продольных стенках канала выполнены отверстия переменного сечения, соединяющие канал с полостью катодной ячейки, при этом сечение отверстий возрастает по мере удаления от катодного газоотсоса.Это позволяет увеличить срок службы электролизера и уменьшить выделение хлоргаза в атмосферу цеха.На чертеже п предлагаемый электролизер.Электролизер состоит из катодной и анодной ячеек 1 и 2, снабженных катодом 3, анодом 4, а также анодным и катодным перекрытиями 5 и б.Анодное перекрытие изготовлено из стальной рамы 7, футерованной жаропрочным бетоном 8, Стальная рама 7 выполнена из двух продольных балок 9, скрепленных между собой поперечными балками.Продольные балки 9 снабжены каналами 10 и отверстиями 11 и 12. Отверстия 11 расположены в торцах балок 9 и служат для сообщения канала с внешней атмосферой, От. Щеголев, Д. В. Дунаев,Бурдаков и А, П. Егоровий и проектный институтодной промышленности верстия 12 имеют переменное сечение, размещены на продольных стенках канала и предназначены для сообщения канала с полостью катодной ячейки.При герметичном укрытии верха катодной ячейки наружный воздух засасывается в канал 10 за счет разрежения в ячейке, создаваемого отсосом, через отверстия 11 и 12 в полость катодной ячейки и далее в катодный газоотсос, Для равномерного распределения засасываемого воздуха по длине катодной ячейки отверстия 12 имеют неодинаковое сечение, причем отверстия с увеличивающимися сечениями расположены в сторону от катод- ного газоотсоса.Таким образом, в описываемом электролизере рама анодного перекрытия, помимо функции несущего элемента, выполняет функцию коллектора, служащего для направленного движения воздуха через катодную ячейку, что создает условия для равномерного омывания воздухом всех металлических элементов, снижает их температуру, а следовательно, предохраняет от коррозии, способствует более полному удалению хлоргаза из катодной ячейки, увеличивая тем самым срок службы элеитролизера.Кроме того, герметизация катодной ячейки, необходимая при использовании описываемого анодного перекрытия, уменьшает выделе 246067ние хлоргаза в атмосферу цеха и улучшает санитарно-гигиенические условия для обслуживающего персонала,Предмет изобретенияЭлектролизер для получения магния, включающий катодную и анодную ячейки с расположенными в них электродами и анодное перекрытие, изготовленное в виде металлической рамы с внутренним каналом, сообщающимся с внешней атмосферой, отличающийся тем, что, с целью увеличения срока службы электролизера и уменьшения выделения хлор газа в атмосферу цеха, на продольных стенках канала выполнены отверстия переменного сечения, соединяющие канал с полостью катодной ячейки, причем сечение отверстий увеличивается по мере удаления от катодного 10 газоотсоса.246067 А-АВ-ЗСоставитель Г, Григоренко Редактор Н. Л. Корченко Техред Л, Я. Левина Корректор Г, И. Тарасов Заказ 2745/12 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д, 4Типография, по. Сапунова
СмотретьЗаявка
1231633
Б. П. Величко, В. М. Денисов, В. И. Щеголев, Д. В. Дунаев, Н. М. Елин, И. А. Чалобаев, Ю. М. Бурдаков, А. П. Егоров, Всесоюзный научно исследовательский, проектный институт, алюминиевой, магниевой, электродной промышленности
МПК / Метки
Метки: 246067
Опубликовано: 01.01.1969
