Н. д. осиное, а. г. ирошников и в. м. каковин

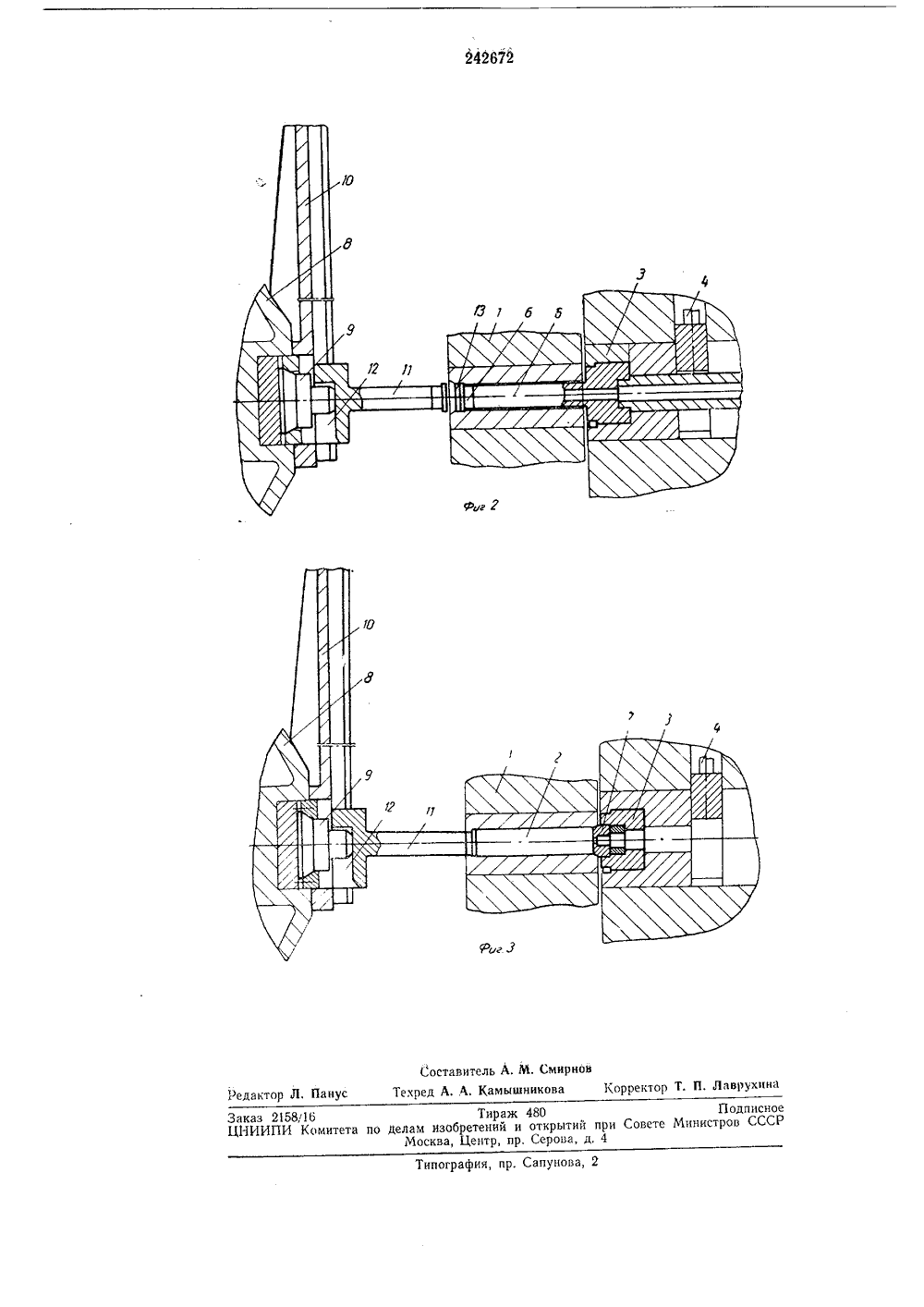

танаис-т"., -е :яАотГзфе 3 Г .г ф 242672 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюв Саввтакик Сациалиатичеакик РеапубдикЗависимое от авт, свидетельс Заявлено 08.1.1968 ( 1208525/25-27)с присоединением заявки МПриоритетОпубликовано 25,1 Ч,1969. Бюллетень М 1Дата опубликования описания 8.1 Х.1969 ч. 58 а, 1 ПК В ЗОЬ Комитет по деламаретений и открытии Совете МиниатроаСССР 621,979:621.777.06(088.8) Авторы зобретения М. В. Волков, Г. В. Татарников, А. П. Морозов, Н. В, Травкин,А. В. Морин, В. И, Антоненко, Ю, ф. Юткин, Н. Д, Осипов,А. Г, Ирошников и В, М. Каковии явитель ДРАВЛИЧЕСКИЙ ПРЕСС ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ПРЕССОВАНИЕМИзвестны,гидравлические прессы для изго.товления изделий прессованием, содержащие переднюю траверсу с глашиным цилиндром, матрицедержатель с матрицей и прессштемпель, 5Предлатаемый пресс отличается от известных тем, что на передней траверсе жестко установлены плоокая пробабка и направляющие.Пружина размещена соосно с главным цилиндром, а направляющие расположены в плос кости, перпендикулярной к оси цилиндра Прессштемпель смонтирован на направляю щих с возможностью возвратно-поступательното перемещения и имеет в основании полость для размещения плоской пробабки при 15 прямом прессовании.Это позволяет осуществлять прессование изделий прямым и обратным методами и упрощает его,переналадку.На фиг. 1 изображено описываемое устрой ство в начальный момент прессования обратным методом; на фиг. 2 - то же, перед выталкиванием прессостатка из контейнера; на фиг, 3 - то же, в начальный момент,прессования прямым методом, 25Между передней и задней крестовинами пресса расположен подвижный контейнер 1 с заготовкой 2. В мундштуке 3, фиксируемом с помощью затвора 4, для наладки пресса на обратный метод прессования укреплен полый 30 прессштемпель 5 с матрицедержателем б на конце, Прессштемпель 5 входит в контейнер со стороны передней крестовины. В случае прессования прямым методом в мундштуке устанавливают обычную матрицу 7. На траверсе 8 главното плунжера жестко смонтированы плоская пробка 9 и направляющие 10, в которые входит основание перссштемпеля 11. В этом основании выполнена полость 12, соответствующая по размерам выступающей части пробки.В момент загрузки слитка перед прессованием обратным методом прессштемпель 11 занимает верхнее положение, траверса главного плунжера и контейнер отведены влево, а последний прижат к пробке, Прессштемпель 5 с матрицедержателем находится в крайнем правом положении. В свободное пространство между контейнером и передней крестовиной пресса подают заготовку, затем вводят ее в отверстие втулки контейнера, а прессштемпель 5 перемещают влево. После этого мундштукпрессштемпелем 5 жестко фиксируют в передней крестовине пресса и опускают затвор. Траверса главного плунжера с пробкой 9 контейнером с заготовкой пеермещаются вправо. Заготовка при этом выдавливается через матрицу, укрепленную на прессштемпеле 5. По окончании, прессования траверсу с пробкой отводят в исходное положение, и прессштем3пель 11 опускают по направляющим 10 до совпадения его оси с осью пресса. Затем ходом главного плунжера пресоштемпель 11 выталкивает из контейнера прессостаток И вместе с матрицедержателем и прессштемпелем б; одновременно мундштуку сообщают обратный ход. Вышедший с противоположной стороны контейнера прессостаток 13 отделяется с помощью укрепленных на прессе ножниц (на чертеже не показаны). После этого траверсу главного плунжера возвращают в исходное положение, пресоштемпель 11 перемещают вверх, контейнер отводят до прижатия к пробке; пресс готов к очередному циклу прессования. Переналадка пресса для работы прямым методом сводится к замене полото прессштемпеля о обычной матрицей. В этом случае прессштемпель 11 выводится в нижнее поло 242672 жение (на ось пресса) и выполняет функциипреооштемпеля прямого метода.Предмет изобретения5 Гидравлический пресс для изготовления изделий прессованием, содержащий переднюю траверсу с главным цилиндром, матрицедержатель с матрицей и прессштемпель, отличаюиийся тем, что, с,целью осуществления прес сования изделий .прямым и обратным методами и упрощения переналадки пресса, на передней траверсе жестко установлены плоская пробка, размещенная соосно с главным цилиндром, и направляющие, расположенные в 15 плоскостиперпендикулярной к оси цилиндра,а пресоштемпель смонтирован на упомянутых направляющих с возможностью возвратно-поступательного перемещения и имеет в основании полость для размещения плоской проб ки прои прямом прессовании.242672 Составитель А. М. СмирновТехред А. А, Камышникова Корректор Т. П. Лаврухин Редактор Л, Панус Типография, пр. Сапунова, 2 Заказ 2158/16 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4
