Приспособление для умножения чисел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 2403
Автор: Шульженко
Текст

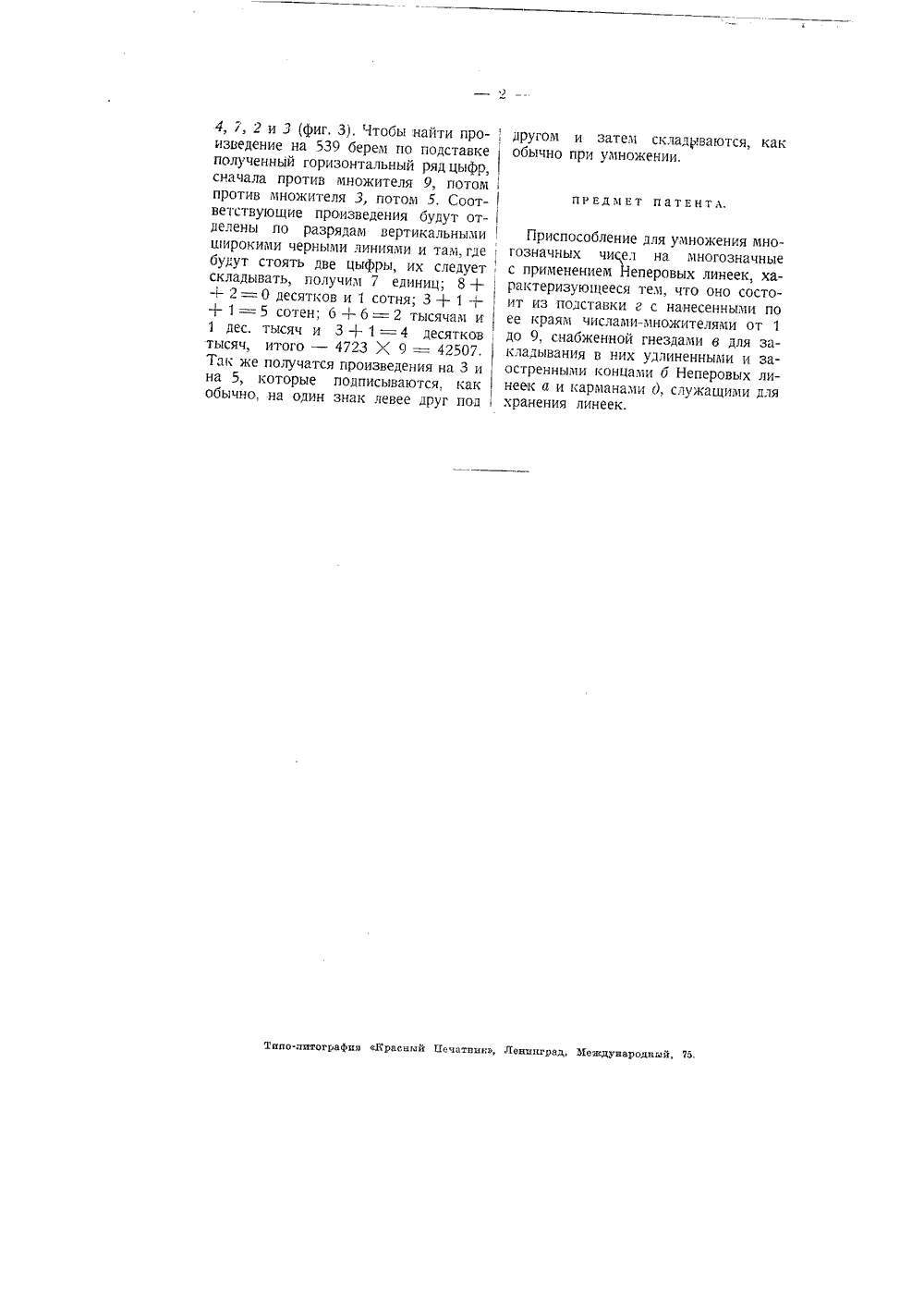

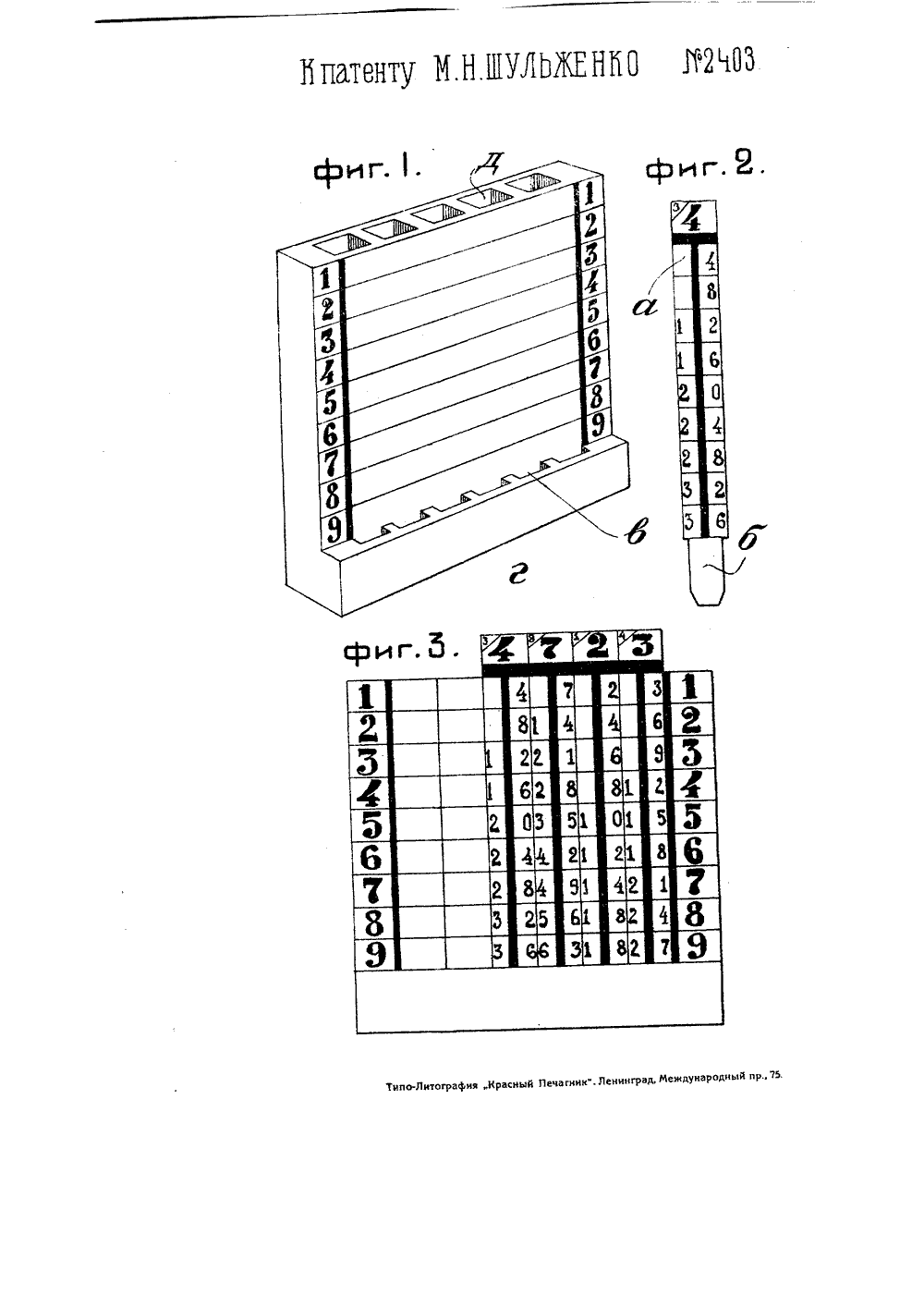

М 24 Ю 8) 2 К ПА НА ИЗОБРЕТЕН САН О риспособлени 1 НОЖЕНИЯ ЧИСЕЛ опубликовано 28 февраля 1927 г, Действие патераняется на 15 лет от 28 февраля 1927 г. выдаче патен распрДля производства арифметических подсче гов предлагается составная счетная таолица. представляющая из сеоя сочетание обыкновеннои. разрезанной на полоски. таблицы умножения, так называемых Неперовых линеек в таблицей, снабженной гнездами для быстрой и точной установки линеек и с нанесенными по краям числами - множителям от 1 до 9.На фиг. 1 изображен общий вид приоора без линеек, на фиг. 2 - вид одной из линеек и на фиг. 3 - примерная установка л.1 неек на таблице.Приспособление состоит из доски г 1 ф 1 г. 1). снаоженной спереди подстаькой с Гнездла 1 и в д.1 Я установси Непе - ровых линеек фиг. 2). а сзади карманами г), служащими для хранения эти линеек. Число гнезд в подставке берется равнь 1 м наиболыпему предполагаемому числу знаков множимого. а число карманов при односторонней налписи на линейках оерется равным девяти, а при двухсторонних надписях на л 11 НЕ 11 Ках - Равным пяти. Доска Г разделена горизонтальными линиями заявленному 16 мая 1925 годаЪ 3047). на девять по.лос ,: по оокам на кажддой полосе поставлены числа множители), начиная сверху от 1 до 9.Неперова линейка а (фиг. 2) представляет из себя линейку с заостренным концом 6, разделенную посредине толстой вертикальной полосой, равной по длине высоте доски ;.Сверху на той и другой стороне линейки ставятся множители попарно так, что на одной стороне стоят четные, а на лругой нечетные множители, например. 3 - 4. 5 - б и т. д. до 9 - О, а сама л 1 не 1 ка по высоте делится 1 иниями на девять полос. в которых вписываются произведения соответствуюП 11 х множ 11 телей 0.1 иже 1. краям линеек, прп чем толстая вертикальная черта отделяет десятки произведения от единиц, Число одноименных линеек берется равным предполагаемому наибольп 1 ею числу знаков множивого. :Инейк 1 хранятся в карманах д одноименными группами.Для перемножения, например, 4723 на 539 вставляются в гнезда в четыре линейки, помеченные сверу цифрами:4, 7, 2 и 3 (фиг. 3), Чтобы найти про- , изведение на 539 берем по подставкеполученный горизонтальный ряд цыфр, сначала против множителя 9, потом против множителя 3, потом 5. Соответствующие произведения будут отделены по разрядам вертикальными широкими черными линиями и там, гдебудут стоять две цыфры, их следуетскладывать, получим 7 единиц; 8 + ) -1- 2 = 0 десятков и 1 сотня; 3 + 1 ++ 1 =- б сотая; б -1- б = 2 тысячам н ( 1 дес. тысяч и 3+ 1 = 4 десятков, тысяч, итого - 4723 Х 9 = 42507 Так же получатся произведения на 3 и на 5, которые подписываются, как обычно, на один знак левее друг под другом и затем склад 2.ваются, какобычно при умножении.ПРЕДМЕТ ПЯТЕНТЛ.Приспособление для умножения многозначных чи ел на многозначные с применением еперовых линеек, характеризующееся тем, что оно состоит из подставки г с нанесенными по ее краям числами-множителями от 1 до 9, снабженной гнездами в для закладывания в них удлиненными и заостренными концами б Неперовых линеек а и карманами д, служащими для хранения линеек.
СмотретьЗаявка
3047, 16.05.1925
Шульженко М. Н
