Аналоговый интегратор сигналов

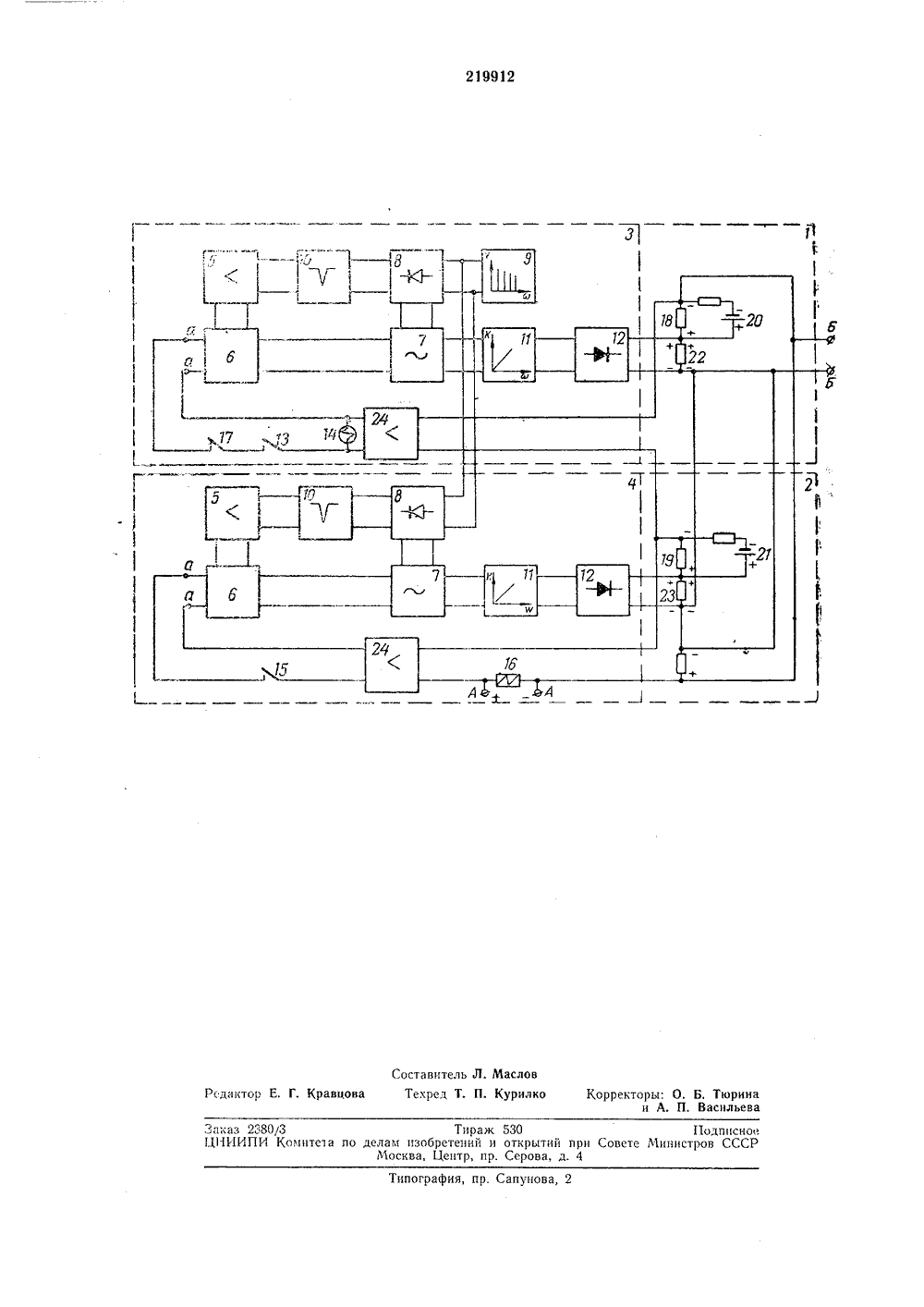

Союз Советских Социалистических Республикиоритет Комитет по делам изобретений и открытий при Совете Министров СССРано 14 Х 1.1968. Бюллете публик ликования описания 26.И 11.1968 ата о Авторыизобретения В. Болотов и Н чко аявитель НАЛОГОВЬ 1 Й ИНТЕГРАТОР СИГНАЛО сигналов запоми- оединен- егулируе устройИзвестны аналоговые интеграторыа многостабильных гармоническихающих устройствах, содержащихые в замкнутую следящую систему рмый генератор, фильтр, управляющетво, резисторы и реле. Предложенный интегратор на двух много- стабильных гармоничсских запоминающих устройствах, содержащих соединенные в замкнутую следящую систему регулируемый генератор, фильтр, управляющее устройство, усилитель, резисторы и реле, отличается от известных тем, что в нем усилитель следящей системы одного из многостабильных запоминающих устройств подключен через схему сравнения к источнику импульсных входных сигналов и входному реле, нормально разомкнутый контакт которого включен между выходом упомянутого усилителя и управляющим устройством первого многостабильного запоминающего устройства, Нормально замкнутый контакт соединен последовательно с нормально разомкнутым контактом реле, подключенного к выходу усилителя следящей системы второго многостабильного запоминающего устройства, и включен в цепь между его управляющим устройством и усилителем.Это позволяет повысить надежность интегратора. На чертеже приведена схема аналоговогоинтегратора сигналов.Интегратор состоит из одинаковых сумматоров 1 и 2, содержащих гармонические много- стабильные запоминающие устройства 3 и 4.Если сигналы в точках а - а в виде импульса или постоянного напряжения совместно с напряжениями обратной связи с выходов усилителей 5 будут воздействовать через управляю щие устройства б на параметры регулируемыхгенераторов 7, то с помощью преобразователей 8 произойдет перенос спектра гармоник гармонических генераторов 9.Напряжения выделенных гармоник на выходах узкополосных фильтров 10, усиленные и выпрямленные обычными или резонансными усилителями 5 через управляющие устройсгва б, поступают на входы регулируемых генераторов 7 в виде сигналов обратной связи, Вы ходное напряжение с выхода этих генераторовнеобходимо пропустить через частотно-корректирующие четырехполюсники 11, с помощью которых можно обеспечить требуемую форму амплитудной характеристики и, в частности, линейную.После частотной обработки выходной сигнал регулируемых генераторов 7 выпрямляется выпрямителями 12. В исходном состоянии обе следящие системы многостабильных уст- ЗО ройств 3 и 4 разомкнуты контактом 13 реле 14и контактом 15 реле 1 б. При этом контакт 17 реле 1 б замкнут. На резисторах 18 и 19 от источников 20, 21 поддерживается напряжение, равное половине диапазона изменения запоминаемых напряжений на резисторах 22 и 23, В исходном состоянии на резисторах 22 и 23 имеются запомненные напряжения, тоже равные половине диапазона изменения запоминаемых напряжений, но направлены они встречно по отношению к напряжениям на резисторах 18 и 19, поэтому на выходе устройства сигнал отсутствует.Пусть импульсы напряжения входной интегрируемой функции поступают на входные зажимы А - А, При поступлении первого импульса У, реле 1 б срабатывает, размыкает контакт 17, а контактом 15 замыкает первую следящую систему сумматора 2, которая устанавливает на резисторе 23 напряжение, равное входному, но противоположное ему по фазе. На резисторе 23 У,ц запоминается.После прекращения действия первого импульса реле 1 б отпускает (тем самым размыкает контактом 15) первую следящую систему и замыкает контакт 17. Реле 14 срабатывает и контактом И замыкает вторую следящую систему, На резисторе 22 при помощи второй следящей системы устанавливается напряжение, равное напряжению на резисторе 23, но противоположное ему по знаку, На выходе усилителя 24 напряжение становится равным нулю, Реле 14 отпускает и размыкает следящую систему сумматора 1 контактом 13. На выходе устройства между точками Б - Б возникает напряжение (/ . При поступлении второго импульса происходят аналогичные процессы. Если полярность 0, такая же, как у О,х, то на резисторе 23, а затем и на резисторе 22 запомнится сумма напряжений (У, +У,) и т. д. Если полярность / противоположна У то на выходе устройства между точками Б - Б запомнится их разность. При достаточно большом числе входных импульсов на выходе устройства получится интеграл от входной функции. Предмет изобретенияЛналоговый интегратор сигналов на двухмногостабильных гармонических запоминающих устройствах, содержащих соединенные в замкнутую следящую систему регулируемый генератор, фильтр, управляющее устройство, усилитель, резисторы и реле, отличающийся 20 тем, что, с целью повышения надежности, внем усилитель следящей системы одного из многостабильных запоминающих устройств подключен через схему сравнения к источнику импульсных входных сигналов и входному ре ле, нормально разомкнутый контакт котороговключен между выходом упомянутого усили.теля и управляющим устройством первого многостабильного запоминающего устройства, а нормально замкнутый контакт соединен по следовательно с нормально разомкнутым контактом реле, подключенного к выходу усилителя следящей системы второго многостабильного запоминающего устройства, и включен в цепь между его управляющим устройством и 35 усилителем.219912 сдактор Е. Г. Крав Тираж 530 Поди исноелац изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 ография, пр. Сапунова, 2
