Запоминающее устройство для знаковой индикации

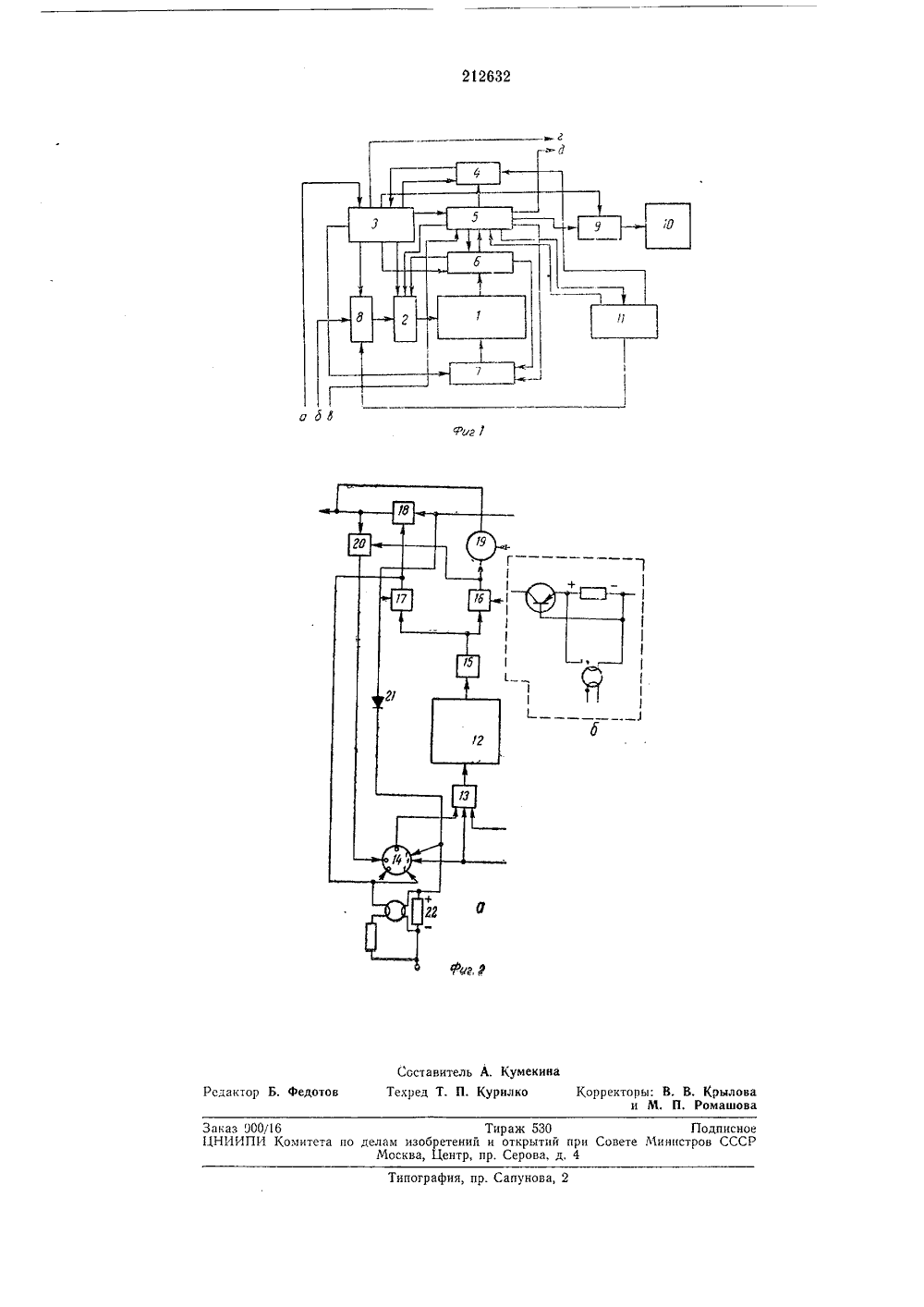

Соаэ Ссеетскик Социалистическик РесотблинЗависимое от авт. свидетельстваЗаявлено 21.1,1967 ( 1128326/26-24) Кл, 42 пт, 14 21 а, 37/00 с присоединением заявкиГриоритет 061 031 Комитет со делам иэобретемиЯ и открытиЯллетень9 Опубликовано 29,11.19 ори Совете Министре СССР.1 Ч.196 Дата опубликования описания Авторыизобретен Сабо и Э одубцев ен Ленинградс нститут точной механики и опт аявите ПОМИНА 1 ОЩЕЕ УСТРОЙСТВО ДЛЯ ЗНАКОВОЙ ИНДИКАЦ Известны запоминающие устроиства для знаковой индикации, содержащие блок оперативной памяти, подключенный к дешифратору адреса и разрядным формирователям, и буферный регистр, соединенный с блоком уп равлення.Описываемое устройство отличается тем, что в нем блок оперативноп памяти подключен к буферному регистру через блок параллельного сквозного переноса на импульсных трап зисторных ключах с ипульсными источниками электродвижущей силы, соединенный с дешифратором адреса и разрядными формирователями.Это позволяет осуществить на экране син тез динамического изображения большого количества символов.На фиг. 1 представлена функциональная схема запоминающего устройства для знаковой индикации; на фиг, 2,а - функциональная 20 схема, показывающая принцип суммирования с параллельным сквозным переносом непосредственно в блоке оперативного запоминающего устройства; на фиг. 2,б - принципиальная схема, импульсного транзисторного ключа 25 сквозного переноса с импульсным источником электродвижущей силы.Устройство содержит матричный куб 1, выполняющий функции запоминания и знакогенерирования; дешифратор адреса 2, схему уп равления 8, выдающую последовательные командные импульсы; дешифратор 4 кода операций; буферный регистр 5, обеспечивающий прием, выдачу и временное хранение числа при выполнении арифметических и логических операций; усилители чтения и цепь параллельного сквозного переноса б для повышения быстройдействия, разрядные формирователи и ферритовые трансформаторы 7 с прямоугольной петлей гистерезиса, обеспечивающие суммирование и регенерацию, регистр адреса 8, два цифроаналоговых преобразователя или дешифратора 9, обеспечивающих управление индикатором типа экрана; индикаторный прибор 10 типа экрана, пульт 11, обеспечивающий ввод программ, цифровой информации и контроль устройства; матрица 12 оперативного запоминающего устройства, разрядньш формирователь 18, ферритовый трансформатор запрета 14 с прямоугольной петлей гистерезиса, усилитель чтения 15, импульсные клапаны 1 б и 17, транзисторный ключ 18 сквозного пере" носа с источником электродвижущей силы, за. поминающую ячейку 19 для хранения переноса в такте образования поразрядной суммы, импульсный усилитель 20 и диод 21,Работает устройство следующим образом.Устройство принимает информацию обстановки в виде двоичных чисел кода знаков, координатных значений, угловых положений иЮ 15 20 25 30 35 40 признака группирования символов. Зти двоичные числа поступают последовательно с определенной частотой и циклом следования (например, частота 100 кга, цикл следования 1 - :10 га, число слов равно 200, В этом случае время поступления информации составляет12 мсек, а время паузы - 2 мсек).1-:-10 гцВся информация (200 слов) через буферный регистр Б заносится в матричный куб памяти 1 за время ее поступления (в нашем примере 2 мсек) по адресам, вырабатываемым оперативным запоминающим устройством от синхронизирующих импульсов, проходящих по проводу а извне. За время паузы числа преобразуются в изображение с частотой кадров 50 гц. При этом генерирование знака в рамках 400 точек осуществляется путем последовательного сложения или вычитания двадцати констант с координатными значениями по определенной программе, выбираемой кодом знака. Знак перемещается при изменении поступающих значений координат. Вращение и изменение масштаба знаков обеспечивается программой и изменением значений констант. Если оперативное запоминающее устройство используется в качестве имитатора обстановки генерации знаков и их перемещения, вращение и изменение масштабов осуществляются программой, вводимой с пульта.Принцип реализации совмещения операций иллюстрируется фиг. 2, а. При сложении чисел а и б одно из слагаемых, например б, считывается из куба памяти на буферный регистр (см, фиг. 1) и вводится по адресу второго слагаемого а через элементы 2 и 8 (все разряды числа поступают параллельно, но для простоты изложения рассмотрим работу одного разряда в режиме считывания). При этом происходит поразрядное сложение и выделение переноса, который через элементы 16 и 1/ запоминается на элементе 19, Затем, в режиме записи информация из элеменга 14 вносится через элемент И в элемент 12, после чего в элементе 12 ооразуется поразрядная сумма. Далее в режиме считывания информация с элемента 19 вводится на элемент 18 следующего разряда. Одновременно информация с элемента 12 вводится через элементы 15 и 17 в элемент 18 данного разряда и элемент 14 для регенерации,Информация, поступающая из предыдущего разряда, вводится в элемент 18 данного разряда и через диод 21 поступает на элемент 14 в случае непоступления информации с элемента 12, так как при этом диод 21.не запирается электродвижущей силой, наводимой на сопротивлении 22. В случае поступления сигнала на элемент 20 последний ликвидирует заносимый сигнал (единицу) в элементе 14. После этого в режиме записи информация с элемента 14 заносится в элемент 12 через элемент И, и в элементе 12 образуется полная сумма. Предмет изобретенияЗапоминающее устройство для знаковой индикации, содержащее блок оперативной памяти, подключенный к дешифратору адреса и разрядным формирователям, буферный регистр, соединенный с блоком управления, отличаюа 1 ееся тем, что, с целью осуществления на экране синтеза динамического изображения большого количества символов, в нем блок оперативной памяти подключен к буферному регистру через блок параллельного сквозного переноса, выполненный на импульсных транзисторных ключах с импульсными источниками электродвижущей силы, соединенный с дсшифратором адреса и разрядными формирователями.212632 Составитель А. Кумекииаехред Т. П. Курилко Корректоры: В. В. Крылови М. П, Ромашов едактор Б. Федото Типография, пр. Сапунова Заказ 000/16 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д, 4
