Устройство формирования сигналов приращения

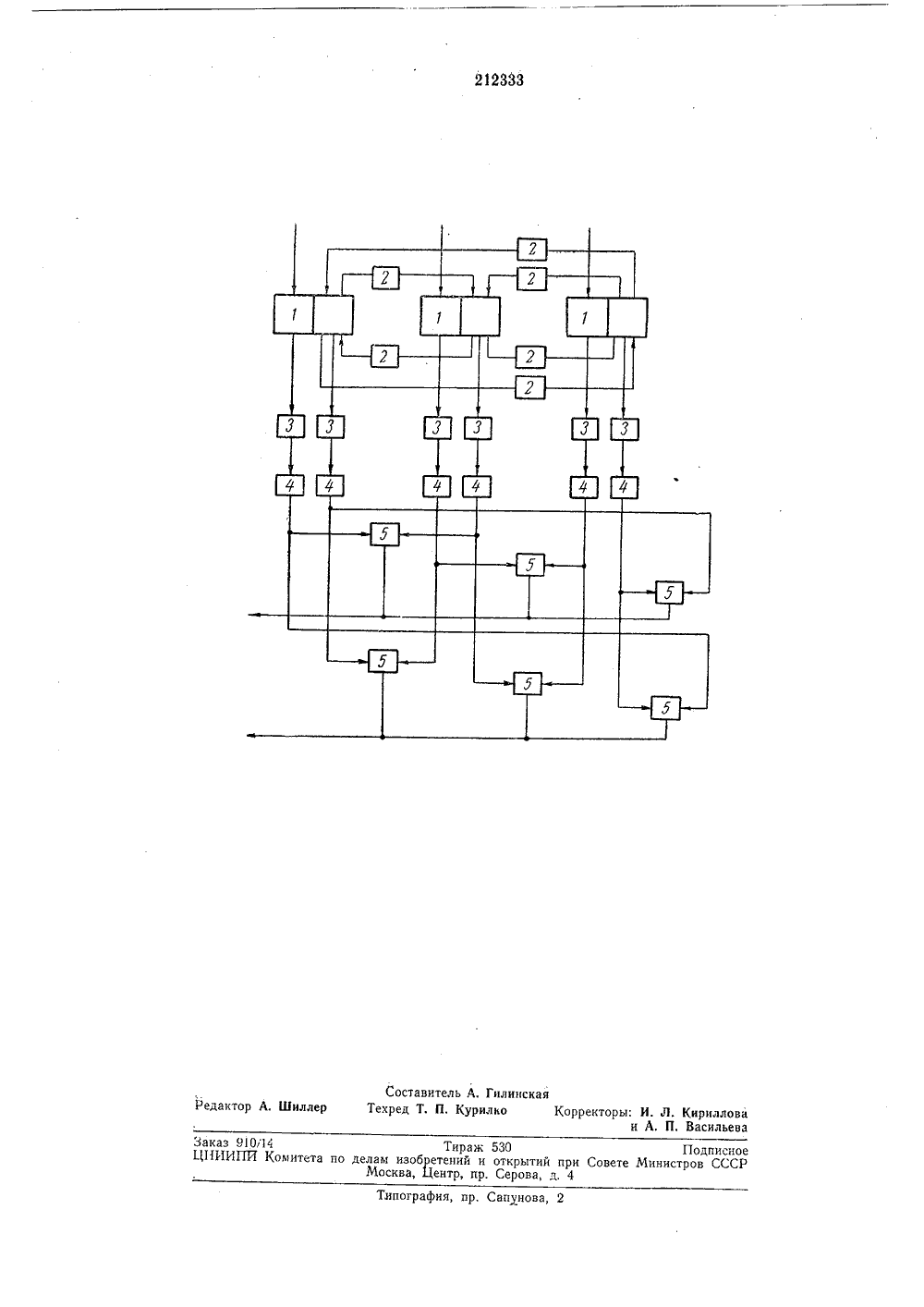

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Советских Социалистических Республик.11,1967 ( 113634326-9 явле присоединением заявкиПК Н 031 с Приоритет Номитет по делавобретений ипри Совете МиСССР открытийнистров ДК 621.376.5(088,8) убликовано 2911.1968. Бюллетень9 Дата опубликования описания 12 Х.196 Авторизобрете Р. Т, Сафаров нинградская военная инженерная Краснознаменная академи им. А. Ф. Можайскогоявител СТРОИСТВО ФОРМИРОВАНИЯ СИГНАЛОВ ПРИРАЩЕН ПРИ ОСНОВАНИИ КОДА БОЛЬШЕ ДВУХ ДЛЯ СИСТЕМ РАЗНОСТНО-ДИСКРЕТНОЙ МОДУЛЯЦИИзвестны устройства определения знака и Величины приращения функций, основанные на принципе поразрядного преобразования двоичного кода, с помощью которого дискретно представляется исходная функция. Однако в таких устройствах сложность схемы возрастает пропорционально числу разрядов в двоичном числе, подлежащем анализу, и требуется иметь преобразователь аналог - код.Описываемое устройство отличается тем, что оба плеча каждого триггера, предназначенного для каждого кванта приращения, через дифференцирующие цепочки и последовательно включенные после них диоды присоединены к двум группам схем И, выходы которых соединены между собой, причем левые входы схем И первой группы соответствуют выходам от левых плеч триггеров, а правые входы схем И - выходам,из правых плеч этих триггеров, и наоборот, для подключения второй группы к упомянутым триггерам, Это позволяет решить задачу однозначного определения знака и формирования импульсных сигналов приращения исходного сигнала с одновременным упрощением схемы,Предлагаемое устройство формирует сигналы приращения + Ь которые говорят о знаке изменения исходной функции за какой-то период 1, и уровне, на котором происходит приращение,В устройстве используется исходный непрерывный сигнал, преобразованный в импульс ный сигнал, модулированный по временному положению (ВИМ). Импульсы ВИМ, следу ющие с частотой опроса Р, подаются на схе мы совпадений, на вторые входы которых поступают строб-импульсы, От количества используемых пар сигналов приращения + 5 передаваемых в линию связи, зависит число 10 групп и схем совпадения. Обычно оно равнои (где и - значность кода). Количество схем совпадения в каждой группе равно основанию кода т.Импульс ВИМ может совпасть только с од.15 иим из строб импульсов каждой грунины, поэтому выходной импульс может появиться только на выходе одной схемы совпадения каждой группы. При перемещении импульса ВИМ выходной сигнал может возникнуть на выходе 20 соседней схемы совпадений каждой группы.На выходе каждой схемы совпадения включен триггер. Каждые три триггера соединены диодами таким образом, чтобы при опрокидывании любого из них остальные два триггера 25 оставались в состоянии ждущего запуска отвыходного импульса схем совпадения. На чертеже показано цифровое устройствоопределения знака кванта приращения исход ной функции для основания кода т=З, 212333Оно включает триггеры 1 с двумя устойчивыми состояниями равновесия, диоды 2, дифференцирующие цепочки 3 диоды 4 и схемыИ о,Устройство работает следующим образом.Первоначально все триггеры 1 находятся,вждущем состоянии А. С приходом импульсаВИМ один из триггеров переходит в состояние Б, а два остальных не меняют своих состояний (состояние А). Если выходной импульс ВИЫ подается на тот же триггер, тосостояния всех трех триггеров остаются прежними.Если импульс ВИМ в следующей точке опроса поступает на вход соседнего триггера, топоследний переходит в состояние Б, а триггер,ранее находившийся в состоянии Б, переходитв состояние А. Для возвращения указанноготриггера в состояние А используется один издиодов 2, через который передается скачокпотенциала в одном направлении.Скачки потенциалов триггеров 1 через дифференцирующие цепочки 3 и диоды 4 передаются на схемы И б, которые включены сучетом знаков скачков потенциалов (+ - +и) двух соседних триггеров. Выходыдвух групп схем И, включающих по три схемы И, соединены параллельноВ результате при положительном приращении исходной непрерывной функции, что соответствует смещению импульса ВИМ вправопо оси времени, на выходе одной группы схемИ появляется сигнал Ь,При отрицательномприращении возникает сигнал - 5 на,выходедругой группы схем И.Таким образом, устройство определяет знакприращения функции и формирует соответствующий сигнал, который затем может бытьпередан по линии связи.Предлагаемое устройство позволяет сократить число элементарных ячеек, не требуетпредставления сигналов, подлежащих передаче, в цифровой форме и выдает сразу сигналы, характеризующие как положительные, так и отрицательные приращения упомянутого исходного сигнала.5 Оно может быть использовано в системах адаптивной телеметрии, адаптивной связи, фототелеграфии и т. д,Предмет изобретения10Устройство формирования сигналов приращения при основании кода больше двух для систем разносгно-дискретной модуляции, содержащее для каждого кванта приращения 15 триггеры, число которых равно основанию кода, по которому производится квантование непрерывного исходного сигнала, соединенные между собой диодами, отличающееся тем, что, с целью определения знака перемещения входного импульса с временной импульсной модуляцией от одной тактовой точки опроса к другой и формирования сигналов приращения, оба плеча каждого триггера через схемы формирования сигналов дискретного приращения 25 подключены соответственно к двум анализаторам знака дискретного приращения.2. Устройство по п. 1, отличающееся тем,что схема формирования сигналов дискретного приращения содержит последовательно соЗ 0 един енные дифференцирующую цепочку идиод.3, Устройство по п, 1, отличающееся тем,что каждый анализатор знака дискретного приращения содержит группу схемы И, чи сло которых равно основанию кода, причемвыходы схем И соединены между собой, при этом левые входы схем И первого анализатора соответствуют выходам от левых плеч указанных триггеров, а правые входы схем 40 И - выходам от правых плеч этих триггеров и, наоборот, для подключения второго анализатора к упомянутым триггерам,Редактор А. Шиллер Типография, пр. Сапунова, 2 Заказ 910 г 4 Тираж 530 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д, 4
