198567

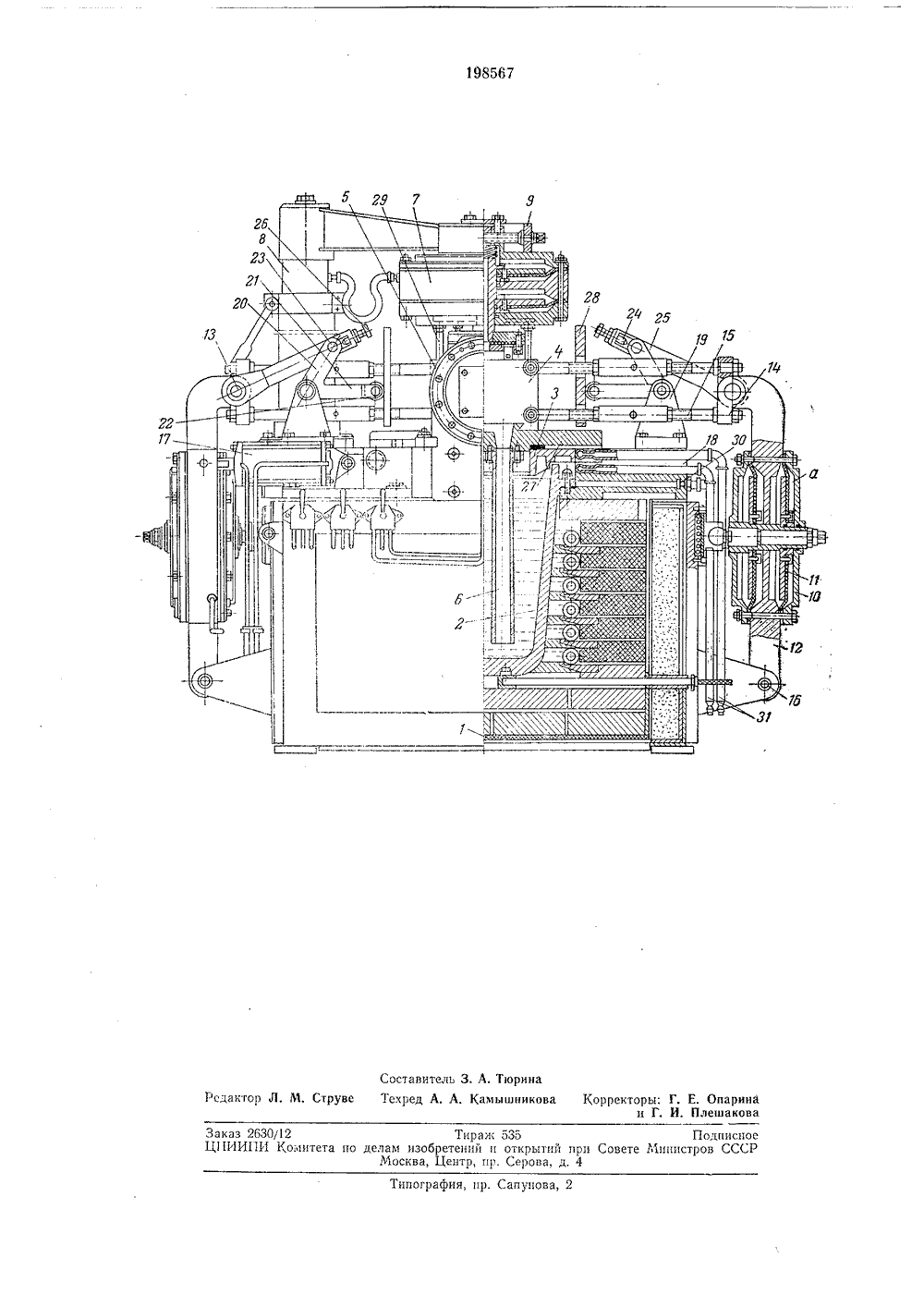

ОЛИСАНИЕ ИЗОБЕЕТЕНИЯ Сова Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 26.Х.1965 ( 1034557/22-2)т 31 с 26/03 с присоединением заПриоритет ПК В 22 Комитет по делам иэобретений и открытий при Совете Министров СССРАвторыизобретенияЗаявитель едель, В, Г. Рванцев, Е. Н. Адамсон, Ю Л. М. Ушеренко и А. Н, Червяко МАШИНА ДЛЯ ЛИ НИЗКИМ ДАВ щейся крышкой 3, на которой установлен разборный кокиль, состоящий из двух частей 4 и б с металлонроводом б, механизмы разъема кокиля в вертикальной и горизонтальной плоскостях и выталкивающее устройство.Механизм разъема кокиля в вертикальной плоскости состоит из двухмембранного увеличителя мощности 7 и пневмоцилиндра 8, являющегося одновременно опорной колонной. Увеличитель мощности может перемещаться в горизонтальном направлении в прорези кронштейна 9, укрепленного на штоке цилиндра 8, и поворачиваться на 180 относительно оси цилиндра, Для отрыва частей кокиля от отливки в горизонтальной плоскости предназначены увеличители мощности 10, каждый из которых снабжен резиновыми мембранами 11 и установлен на силовом рычаге 12. О Механизм разъема ной плоскости состоит лов 18, установленных киля на силовых рыч 14, установленных поп 5 лах 13 и восьми регул Б, которые попарно о закреплены в серьгах но укреплены в подви При действии сжато О щего в полость а, силИзвестна машина для литья под низким давлением, содержащая механизмы разъема кокиля, обогреваемый тигель с герметически закрывающейся крышкой и выталкивающее устройство.Новым в описываемой машине является то, что механизм разъема кокиля в горизонтальной плоскости выполнен из двух параллельных приводных валов, установленных по обеим сторонам кокиля, четырех серег, размещенных попарно на приводных валах, и восьми регулируемых по длине тяг, которые попарно одними концами жестко закреплены в серьгах, а другими шарнирно укреплены в подвижных частях кокиля. Это исключает перекос частей кокиля. Кроме того, для одновременного выталкивания отливок из подвижных частей кокиля выталкивающее устройство выполнено из четырех тяг, снабженных прорезью и шарнирно установленных попарно на приводных валах механизма разъема кокиля в горизонтальной плоскости, и двуплечего рычага, одно плечо которого снабжено роликом, упирающимся в планку с толкателями, а другое - пальцем, перемещающимся в прорези тяги.На чертеже представлена описываемая машина в общем виде с частичным разрезом.Машина содержит сварную станину 1, обогреваемый тигель 2 с герметически закрываюкокиля в горизонтальиз двух приводных вапо обеим сторонам когах 12, четырех серег арно на приводных ваируемых по длине тяг дними концами жестко 14, а другими шарниржных частях кокиля. го воздуха, поступаюовой рычаг 12 переме 198567щается относительно шарнирного соединения 16.Корпусы увеличителя мощности 10 соединены со штоками пневматических цилиндров 17, шарнирно укрепленных в приливах плиты.После срабатывания мембран 11 и подрыва частей кокиля цилиндры 17 обеспечивают дальнейшее их движение,Для отрыва от отливки, разъема и запирания торцовых частей кокиля предназначены двухмембранные устройства, регулируемые в зависимости от размеров частей кокпля,На плите 18 машины установлены четыре кронштейна 19, несущие два двуплечих рычага 20. Плечо 21 рычага снабжено роликом 22, а другое плечо - пальцем 23, перемещающимся в прорези 24 качающейся тяги 25, шарнирно укрепленной на приводном валу 13. Установочный винт 26 регулирует величину хода пальца 23 в прорези 24.В исходном положении (перед разъемом кокиля) плечо 21 рычага 20 упирается роликом 22 в планку с толкателями, концы которых упираются в отливку, При перемещении приводного вала И под действием силового рычага 12 передвигаются тяги 15, перемещая часть кокиля и отрывая ее от отливки, неподвижно удерживаемой толкателями. В конце хода подрыва установочный винт 26 входит в соприкосновение с пальцем 23, который до этого момента свободно перемещался по прорези 24, и поворачивает рычаг 20, поднимая ролик 22. В этот момент обе части кокиля перемещаются по плите 27 и по неподвижным толкателям, доходят до планки 28 и дальнейшее движение осуществляют совместно, полностью освобождая отливку.При сборке все указанные операции производят в обратном порядке.Металлопровод б является деталью кокиля и может быть смещен в пределах отверстия плиты 8.Для устранения подъема частей кокиля над плитой 27 при подрыве металлических стержней, удаляемых в вертикальном направлении, машина снабжена регулируемыми по длине и закрепленными в Т-образных прорезях штангами 29, упирающимися одним концом в корпус увеличителя мощности 7, а другим - в часть кокиля, перемещающуюся в горизонтальной плоскости. Сжатый воздух, вытесняющий расплавленный металл из тигля 2 по металлопроводу 6 в полость кокиля, подводится по трубопроводу 30, а охлаждающая жидкость в систему машины - по трубопроводам Л. Предмет изобретения1. Машина для литья под низким давлением, включающая разъемный кокиль с металлопроводом, обогреваемый тигель с герметически закрывающейся крышкой, механизмы разъема кокиля в горизонтальной и вертикальной плоскостях и выталкивающее устройство, отличающаяся тем, что, с целью исключения перекоса частей кокиля, механизм разьема кокиля в горизонтальной плоскости выполнен из двух параллельных приводных валов, установленных по обеим сторонам коки ля, четырех серег, установленных попарно на приводных валах и восьми регулируемых по ЗО длине тяг, которые попарно одними концамижестко закреплены в серьгах, а другими шарнирно укреплены в подвижных частях кокиля.2. Машина по п, 1, отличающаяся тем, что,с целью одновременного выталкивания отливок из подвижных частей кокиля, выталкивающее устройство выполнено из четырех тяг, снабженных прорезью и шарнирно установленных попарно на приводных валах механизма разъема кокиля в горизонтальной плоско сти, и двуплечего рычага, одно плечо которого снабжено роликом, упирающимся в планку с толкателями, а другое снабжено пальцем, перемещающимся в прорези тяги.Составитель 3. А. ТюринаРедактор Л. М. Струве Техред А, А. Камышникова Корректоры: Г. Е. Опаринаи Г. И. Плешаковааказ 2630/12 Тираж 535 ПодписноеЦ 1 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова,
