Преобразовательная устаповка цнии-3 для питания тяговых электродвигателей

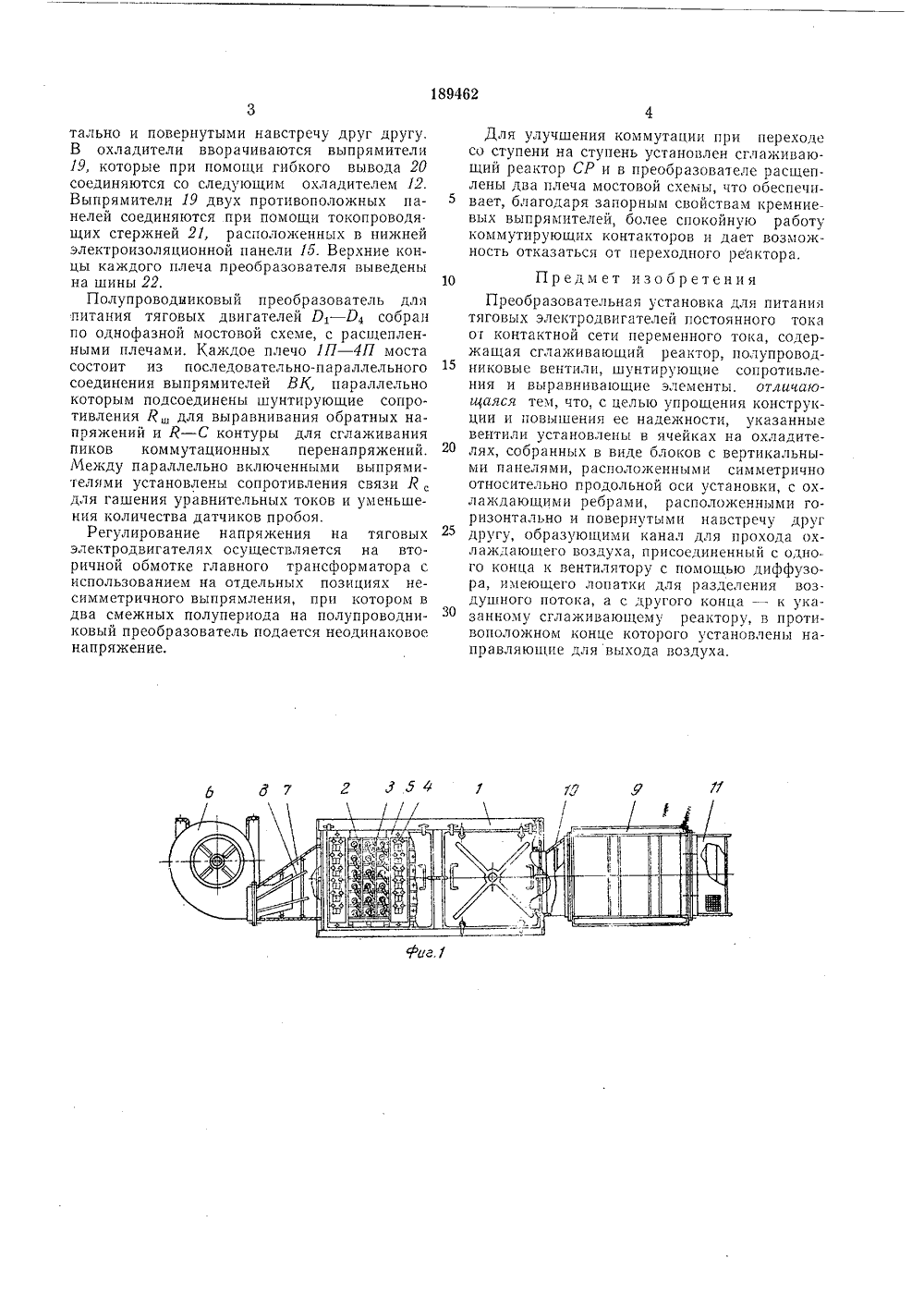

Со 1 оа Советсних Социалистичесних рсспуслинПриоритетОпубликовано омитет по делам обретений я открытий 1,3 6. Бюллетень24 ри Совете Ыииист СССРаявител ПРЕОБРАЗОВАТЕЛЬНАЯ УСТАНОВКА ЦНИИ ЛЯ ПИТАНИЯ ТЯГОВЫХ ЭЛЕКТРОДВИГАТЕЛЕИ Известные преобразовательные установки содержат полупроводниковые вентили, шунтирующие сопротивления, выравнивающие эле. менты и сглаживающие реакторы. Установки, выполненные в виде ряда кассет, расположенных под кузовом вагона электросскции, сОРдиняются с помощью переходных силовых устройств с трансформатором и тяговым двигателем, Такое выполнение создает трудности в эксплуата 1 ции и Оослуживании установок.Предлагаемая преобразовательная установка предназначена для питания тяговых электродвигателей постоянного тока от контактной сети переменного тока и отличается от известных тем, что вентили в ней установлены и ячейках пя охладителях, соорянных в виде блоков с вертикяльных 1 И и 1 нел 11 м 11, расположенными симметрично относительно продольной оси установки. Ребра охлядптелей расположены горизонтально и повернуты навстречу один к другому, Канал дл прохода охлахкдающего воздуха, ооразованный этими ребрами, присосдинен с одного конца к вентилятору с помощью дп 11 фузоря, имеющего лопатки для разделения воздушного потока, а с другого - к сгляживаю 1 цему реактору, В противоположном конце реактора установлены направляющие для выхода воздуха. Такое выполнение преобразовательной установки позволяет упростить конструкцию и повысить ее надежность при подвагонном расположении.11 а фиг. 1 изображена описываемая установка; на фиг, 2 - полупроводников 11 й пре образователь в поперечном разрезе; на фпг.3 в электрическ схема.Предлагаемая установка состоит пз следующих основных узлов: корпуса 1, в котором собраны выпрямительные блоки 2 с со противлениями 8 связи. Панели 4 с шунтпрующимп сопротивлениями и выравнивающими элементами прикреплены к изоляционным панелям 5. Корпус 1 соединен с одного конца с центробежным вентилятором 6 прп 5 помощи дпффузора 7, имеющего лопатки олля разделения потока воздуха, а с другого - со сглаживающим реактором 9 прп по.1 ощп пятрубка 10. Ня выходе сглаживающего реактора имеются няпрявля Ощпе 11 для выхода воздуха. Канал для охлаждающего воздуха ооразован охлядителямп 12, которые собраны в виде блоков и соединены шпильками И ме 1 с 1 у верхней 14 и нп)кней 15 изоляционными панелями. Блоки устанавливаются на 2 электроизоляционных няпрагляющпх 16 иудерживаются с помощьо неподвижного 17 и съемного 18 упоров. Охладителп 12 образуют панели, расположенные симметрично относительно продольной оси установки, с охлаж дающими ребрами, расположенными горизон189462 1 У тально и повернутыми навстречу друг другу. В охладители вворачиваются выпрямители 19, которые при помощи гибкого вывода 20 соединяются со следующим охладителем 12. Выпрямители 19 двух противоположных панелей соединяются при помощи токопроводя щих стержней 21, расположенных в нижней электроизоляционной панели 15. Верхние концы каждого плеча преобразователя выведены на шины 22.Полупроводниковый преобразователь для питания тяговых двигателей В, - 04 собран по однофазной мостовой схеме, с расщепленными плечами. Каждое плечо 1 П - 4 П моста состоит из последовательно-параллельного соединения выпрямителей ВК, параллельно которым подсоединены шунтирующие сопротивления Рш для выравнивания обратных напряжений и Я - С контуры для сглаживания пиков коммутационных перенапряжений, Между параллельно включенными выпрямителями установлены сопротивления связи Я, для гашения уравнительных токов и уменьшения количества датчиков пробоя.Регулирование напряжения на тяговых электродвигателях осуществляется на вторичной обмотке главного трансформатора с использованием на отдельных позициях несимметричного выпрямления, при котором в два смежных полупериода на полупроводниковый преобразователь подается неодинаковое напряжение. Для улучшения коммутации при переходесо ступени на ступень установлен сглаживающий реактор СР и в преобразователе расщеплены два плеча мостовой схемы, что обеспечивает, благодаря запорным свойствам кремниевых выпрямителей, более спокойную работу коммутирующих контакторов и дает возможность отказаться от переходного реактора, 10 Предмет изобретенияПреобразовательная установка для питаниятяговых электродвигателей постоянного тока ог контактной сети переменного тока, содержащая сглаживающий реактор, полупровод пиковые вентили, шунтирующие сопротивления и выравнивающие элементы. отличаюиаяся тем, что, с целью упрощения конструкции и повышения ее надежности, указанные вентили установлены в ячейках на охладите лях, собранных в виде блоков с вертикальными панелями, расположенными симметрично относительно продольной оси установки, с охлаждающими ребрами, расположенными горизонтально и повернутыми навстречу друг другу, образующими канал для прохода охлаждающего воздуха, присоединенный с одно.го конца к вентилятору с помощью диффузора, имеющего лопатки для разделения воздушного потока, а с другого конца - к указанному сглаживающему реактору, в противоположном конце которого установлены направляющие для выхода воздуха.
