184413

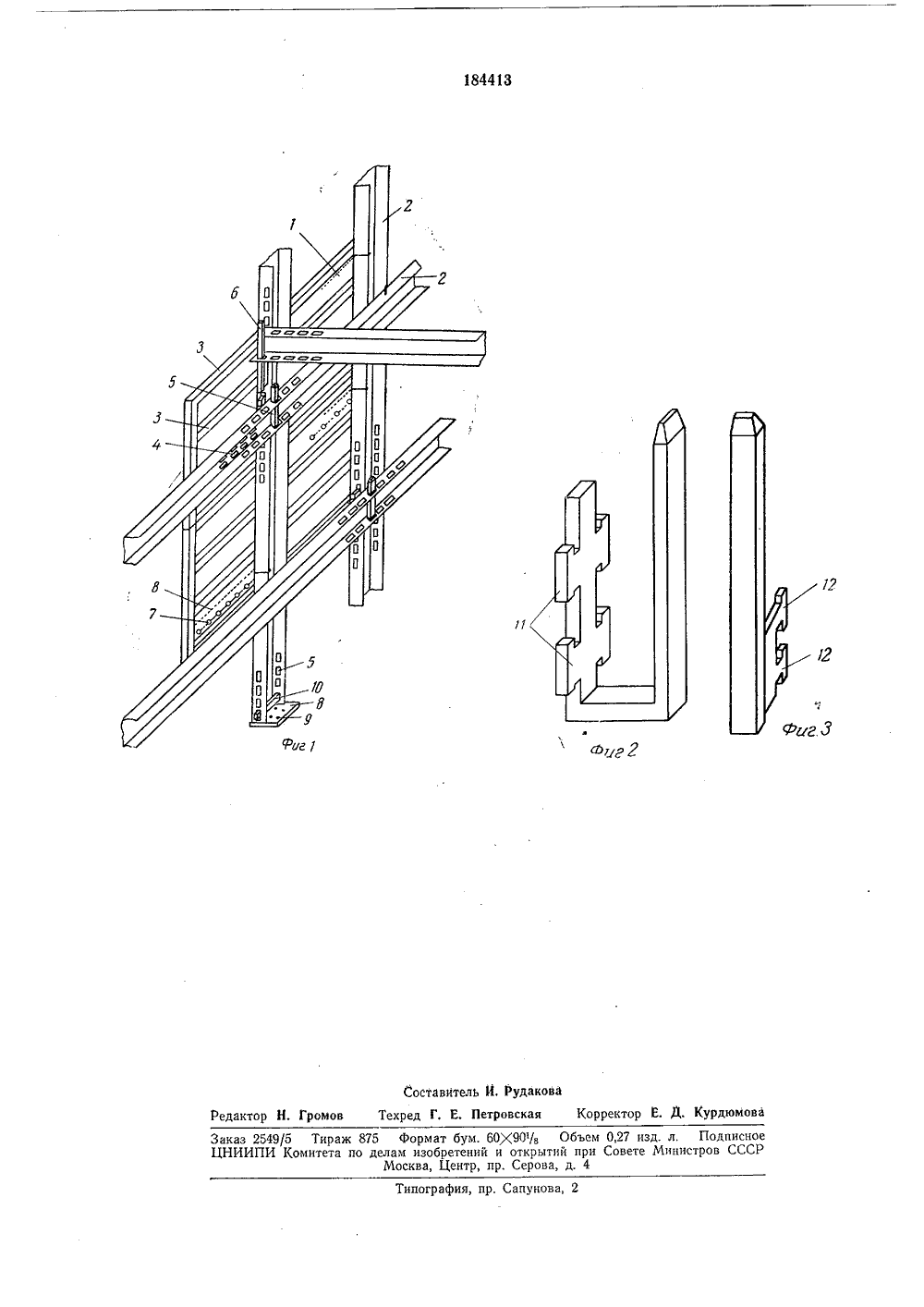

Сова Соеетекиа Социалкотичеокик РеолуСликАВТОРСКОМУ СВИДЕТЕЛЬСТ исимое от авт, свидетельствал. 37 е, 9/02 37 е, 1003риорит Комитет оо деламбретений и открытии Совете МиниотроСССР бликовано 21,711.1966. Бюллетень15 ата опубликования описания 12.1 Х.19 бб Авторизо брет И,а Гермаййи)БИБИностранецнер Кланн (Федеративная Респуб Заявите АЛУЬКА 2 С целью соединения элементов кплоскости опалубки, один из концовной соединительной скобы снабжепарными Т-образными крючками,Для соединения элементов каркаса под прямым углом короткий конец 1.-образной соединительной скобы снабжен двумя одинарными Т-образными крючками.На фиг. 1 представлена схема описываемой, опалубки; на фиг. 2 - 11-образная скоба; на фиг, 3 - 1.-образная скоба.Опалубка включает металлические щиты 1 и элементы 2 каркаса из металла и дерева. Металлические щиты представляют собой плоские листы, усиленные в продольном и поперечном направлениях и по контуру замкну- тыми прямоугольного поперечного сечения голыми ребрами жесткости 3. Элементы металлического каркаса выполнены со швеллерным поперечным сечением, в стенках и полках этих элементов образованы прямоугольные сквозные отверстия 4, в которые помещают 11-образные 5 и 1.-образные 6 соединительные скобы. Для упрощения крепления шитов и закладных деталей в щитах 1 выполнены отверстия 7. Толщина металлических щитов и ребер жесткости соответствует общепринятой толщине досок деревянных щиаркаса в 1.1-образн двумя С целью упрокладных деталестия,Металлическиелощадок выполи ый из них имеет ого расположенаа на расстоянии горизонтальных ерстиями и кажнная ножка котоьно плоскости щивающем введение иты дл ысо рюк, дл аралле обеспеч с присоединением заявкиИзвестные металлические опалубки для возведения бетонных сооружений значительной протяженности типа стен, включающие каркас, опалубочные металлические щиты и крепежные детали в виде 11-образных крюков 5 с винтовым зажимом, обладают значительным весом,. а их монтаж и демонтаж затруднены, поскольку необходима маркировка деталей.Цель описываемого изобретения - ускоре-; 1 ние сборки и разборки опалубки. Достигается это тем, что металлические щиты опалубки выполнены в виде плоских листов, усиленных замкнутыми, прямоугольного поперечного сечения полыми ребрами жесткости в про дольном и поперечном направлениях и по контуру. Элементы металлического каркаса выполнены со швеллерным поперечным сечением, в стенках и полках этих элементов образованы прямоугольные сквозные отверстия 2 для 11-образных и 1.-образных соединительных скоб ия крепления щитов и защитах выполнены отвер 25 отверстие швеллерного элемента каркатов опалубки, что облегчает совместное применение металлических и деревянных щитов.Горизонтальные площадки 8 выполнены с отверстиями 9 для гвоздей при скреплении с деревянными деталями опалубки. Каждая 5 площадка имеет крюк 10, длинная ножка которого расположена параллельно плоскости площадки на расстоянии, обеспечивающем введение ее в отверстие швеллерного элемента каркаса. оДля соединения друг с другом металлических элементов каркаса в плоскости опалубки служат У-образные соединительные скобы 5, Один из концов 13-образной скобы снабжен парными Т-образными крючками 11. Для со единения металлических элементов каркаса под прямым углом предназначены Е-образные соединительные скобы б. Короткий конец скобы б выполнен с двумя одинарными Т-образными крючками 12. гоДетали в описываемой опалубке соединяют путем смыкания У-образных и 1.-образных соединительных скоб и применения отгибаемых костылей, входящих в соответствующие отверстия, выполненные в металлических щи тах.Каркас и металлические щиты горизонтальных площадок соединяют совмещением крюка металлического щита с соответствующим отверстием элемента металлического каркаса, а ЗО также забивкой гвоздей при соединении с элементами деревянной опалубки.Описываемое соединение позволяет быстро производить сборку и разборку опалубки.35Предмет изобретения1, Опалубка для возведения бетонных сооружений значительной протяженности типа стен, собираемая из щитов и элементов каркаса, выполненных из металла и дерева, отличающаяся тем, что, с целью ускорения ее сборки и разборки, металлические щиты выполнены в виде плоских листов, усиленных замкнутыми прямоугольного поперечного сечения полыми ребрами жесткости в продольном и поперечном направлениях и по контуру, а элементы металлического каркаса выполнены со швеллерным поперечным сечением, в стенке и полках этих элементов образованы прямоугольные сквозные отверстия, в которые помещают Б-образные и 1.-образные соединительные скобы.2, Опалубка по п. 1, отличающаяся тем, что, с целью упрощения крепления щитов и закладных деталей, в щитах выполнены отверстия,3, Опалубка по п. 1, отличающаяся тем, что металлические щиты для горизонтальных площадок выполнены с отверстиями и каждый из них имеет крюк, длинная ножка которого расположена параллельно плоскости щита на расстоянии, обеспечивающем введение ее в отверстие швеллерного элемента каркаса.4. Опалубка по п, 1, отличающаяся тем, что, с целью соединения элементов каркаса в плоскости опалубки, один из концов 13-образной соединительной скобы снабжен двумя парными Т-образными крючками.5, Опалубка по и. 1, отличающаяся тем, что, с целью соединения элементов каркаса под прямым углом, короткий конец Е-образной соединительной скобы снабжен двумя одинарными Т-образными крючками.184413 Составитель И, РудаковаРедактор Н, Громов Техред Г. Е, Петровская Корректор Е. Д. Курдюмова ипография, пр, Сапунова, 2 аказ 2549/5 Тир НИИПИ Комитет 5 Формат бум. 60 Х 904 Объем 0,27делам изобретений и открытий при СоветеМосква, Центр, пр. Серова, д. 4 ч Подписно Министров СССР
