E04G 9/06 — металлические

Номер патента: 139804

Опубликовано: 01.01.1961

Авторы: Маренный, Троицкий

МПК: E04G 9/06, E04G 9/10

Метки: бетонных, железобетонных, металлическая, опалубка

...2 (металлический лист толщиной 0,4 - О,б л 1. Или поли- хлорвиниловый и астцкат толщиной 3- - 5,1,11) с закреплением его к листу опалубки по периметру электросваркой, металлическими полосками с винтами и др.). В такой конструкции процесс распалубки расчленяется на две стадии: вначале происходит отрыв по контуру закрепления упругого покрытия сесущц лстом опалубки, в дальцейшем -- изделияот упругого покрытия 2. Усилие Р отрыва, необходимое для второй стадии распалубкц, в несколько раз меньше прилагаемого усилия отрыва в первой стадии. Таким образом, для распалубкц требуется приложить литць усилие, определяемое птоцгдью закреплеция упругого покрытия, которая весьма нсзцачцтегьца по сравцецшо со всей площадью опалубки,Предложение...

Номер патента: 184413

Опубликовано: 01.01.1966

Авторы: Герма, Иностранец

МПК: E04G 11/08, E04G 9/06

Метки: 184413

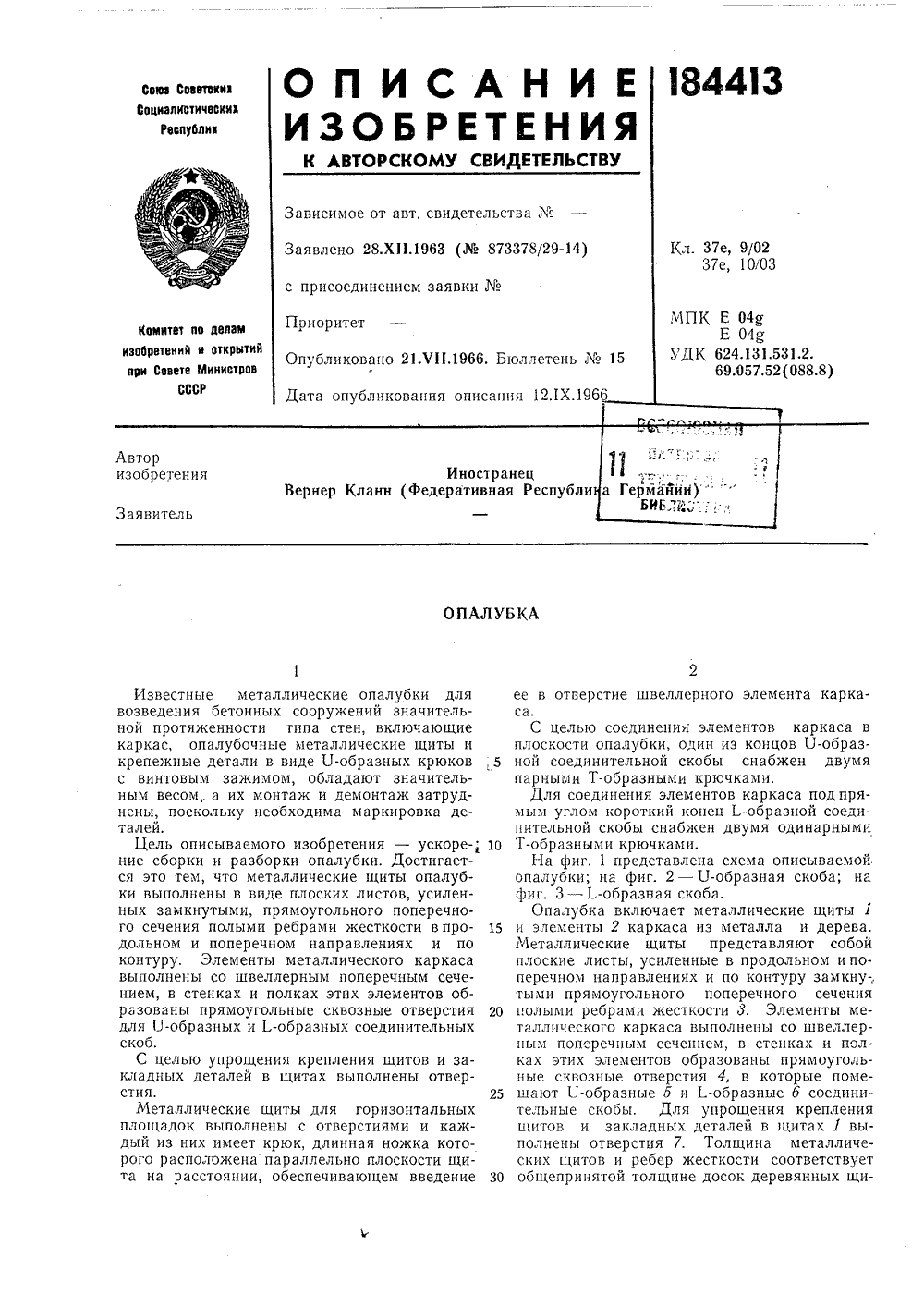

...отверстия 2 для 11-образных и 1.-образных соединительных скоб ия крепления щитов и защитах выполнены отвер 25 отверстие швеллерного элемента каркатов опалубки, что облегчает совместное применение металлических и деревянных щитов.Горизонтальные площадки 8 выполнены с отверстиями 9 для гвоздей при скреплении с деревянными деталями опалубки. Каждая 5 площадка имеет крюк 10, длинная ножка которого расположена параллельно плоскости площадки на расстоянии, обеспечивающем введение ее в отверстие швеллерного элемента каркаса. оДля соединения друг с другом металлических элементов каркаса в плоскости опалубки служат У-образные соединительные скобы 5, Один из концов 13-образной скобы снабжен парными Т-образными крючками 11. Для со единения...

Номер патента: 414392

Опубликовано: 05.02.1974

МПК: E04G 9/06

Метки: 414392

...1 с вырезами 2 для пропуска труб, расположенными с обеих сторон щита по его вертикальным граням. В вырезах щита расположены заглушки 3 и 4 - сплошные или с отверстиями для пропуска труб соответственно. Заглушки фиксируют с помощью стержня 5. В верхней части щита имеются отверстия 6 для заполнения полости бетонной смесью, которые закрывают заглушками 7. Распорные элементы выполнены в виде подкосов 8, шарнирно закрепленных с возможностью горизонтального перемещения па штангах щита 9, и в виде винтовых стержней 10 с консольным упором 11,выходящем через прорезь 12 в облицовке щита за его габариты.Устройство работает следующим образом.Щит устанавливают в левом или правомуглу помещения в зависимости от положения проема так, чтобы выпуски...

Номер патента: 600275

Опубликовано: 30.03.1978

Авторы: Гельман, Горбатов, Джуринский, Долгов, Ким, Чесноков

МПК: E04G 9/06

Метки: возведения, железобетонных, опалубки, сооружений, четырехугольный, щит

...щит опалубки для возведения железобетонных сооружений, выполненный из двух сдвинутых один относительно другого плоских элементов.Недостатком этого устройства является необходимость применения поперечных щитов для создания жесткости опалубки, приводящая к повышению трудоемкости ееЦелью изобретения является обгерметичности опалубки и снижениетрат при монтаже.Достигается это тем, что плоские элементы установлены со сдвигом по диагонали.На фиг. 1 показан щит с наклонными ребрами на внутреннем его элементе, общий вид; на фиг. 2 - вид по стрелке А на фиг, 1,Щпт 1 опалубки изготовлен из водонепроницаемого, морозостойкого материала, преимущественно пз бетона, причем внутренний элемент 2 смещен относительно наружного элемента 3 по диагонали с...

Номер патента: 968259

Опубликовано: 23.10.1982

Авторы: Аверьянов, Щапков

МПК: E04G 9/06

Метки: несъемная, опалубка

...вид; на фиг. 2 - то же, продольный разрез; на фиг, 3 - узел 1 на Фиг. 2; на Фиг. 4 - смонтированная опалубка стены, продольный разрез;,на Фиг. 5 - вариант опалубленной строительной конструкции, имеющей, например выступы, поперечный разрез.Несъемная опалубка включает тонкостенные бетонные щиты 1, армированные общей сеткой 2, продольные стержни которой являются .гибкими связями между смежными шитами. Циты 1 имеют анкерные петли 3, предназначенные для связи с монолитным бетоном. Верхние шиты 1 опалубки имеют двойную петлю 4 для подъема опалубки краном (верхняя дуга петли) и навешивания ее ча рабочую арматуру (нижняя дуга петли). Контуры щитов 1 имеют скосы 5 и 6, 30 дающие возможность изгибать опалуб968259 Формула изобретения 15 Фи 8.5...

Номер патента: 998698

Опубликовано: 23.02.1983

Авторы: Шалюс, Янулявичюс

МПК: E04G 9/06

Метки: железобетонных, замоноличивания, конструкций, опалубка, стыков

...также недостаточную надежность опалубки,Пелью изобретения является сокращение трудозатрат на опалубочныхработах,Поставленная цель досттем, что в опалубке для эвания стыков. железобетоннций, включающей опалубочнкрепежное приспособление,приспособление выполнено бового стержня с крючком, упорагайки с кожухом, причем упор зак плен на щите и шарнирно соединенстержнем, на резьбе которого устлена гайка с кожухом.На чертеже изображена опалубка,общий вид.Опалубка для замоноличивания стыков железобетонных конструкций состоит из опалубочного шита 1, на котором закреплен упор 2, шарнирно соединенный с резьбовым стержнем 3, который оборудован гайкой 4 с кожухом 5и крнчком б.5Опалубка работает следующим образом.Опалубочный щит 1 установлен настыках...
