Способ управления встроенным сепаратором прямоточного котла
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1815475
Авторы: Грузер, Судиловский, Щербич
Текст

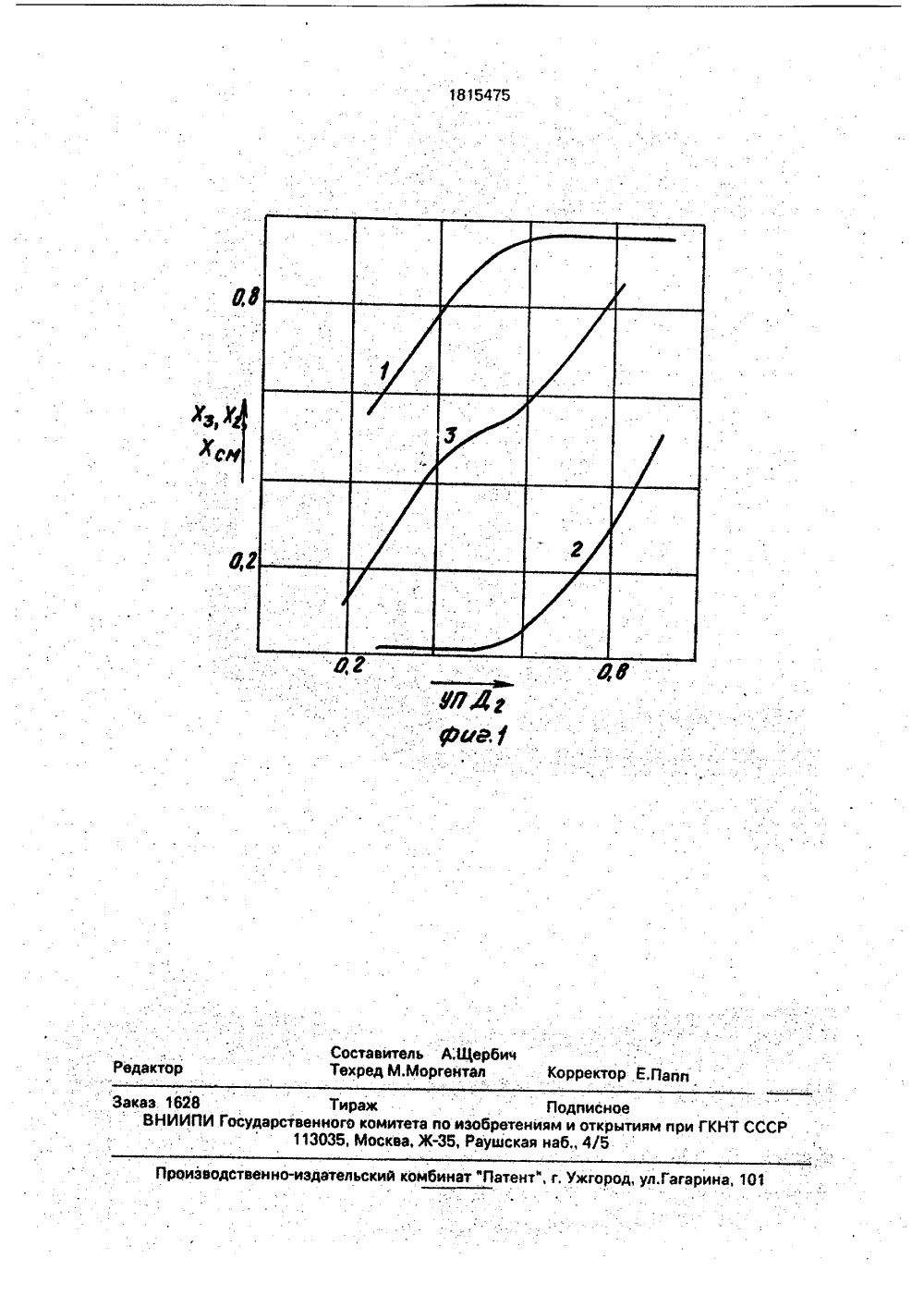

ГОСУДАРСТВЕ ЮЕ ПАТЕНТНВЕДОМСТВО СССР(71) Белорусское отделение Всесоюзного государственного научно-исследовательского и проектно-конструкторского института "ВНИПИэнергоп ром"(56) Авторское свидетельство СССР Ь 711317, кл. Р 22 В 35/10, 1980.Авторское свидетельство СССР М 712605, кл. Р 22 В 35/10, 1974,2 (54) СПОСОБ УПРАВЛЕНИЯ ВСТРОЕННЫМ СЕПАРАТОРОМ ПРЯМОТОЧНОГО КОТЛА (57) Использование: Энергетика и может быть использовано на тепловых электростан. циях с прямоточными котлами, Сущность изобретения; управление встроенным сепаратором осуществляется путем измерения диэлькометрическим датчиком 3 паросодержания Х смеси сред, поступающих из пробоотборников 1 и 2. Полученный сигнал по паросодержанию Х смеси направляется в регулятор 4; . В регуляторе 4 формируется управляющее воздействие. В соответствии с величиной здействия изменяется по1815475 Изобретение относится к области энергетики и может быть использовано на тепловых электростанциях с прямоточнымикотлами,Цельизобретения - повышение точности регулирования.На фиг,1 изображена зависимость значения паросодержаний Хз, Х 2 и Хсм от положения клапана сброса среды Д 2, соответственнокривые 1, 2 и 3; на фиг.2 - схема возможноговарианта реализации предлагаемого. способауправления ВС,Предложенный способ управления ВСво время пуска может быть реализован спомощью пробоотборников сбросной среды 1 и отсепарированного пара 2, диэлькометрических датчиков паросодержания 3,регулятора 4 и клапана сброса среды 5.Управление ВС осуществляется путемизмерения диэлькометрическим датчиком 3паросодержания Хсм смеси сред, поступающих. из пробоотборников 1 и 2. Полученныйсигнал по паросодержанию Хсм направляется в регулятор 4. В регуляторе 4 формируетсяуправляющее воздействие. В соответствии свеличиной управляющего воздействия изменяется положение клапана 5.Так, например, пусть необходимо поддерживать во время пуска проскок пара влинию сброса среды из ВС Х 2 -.10, Приэтом значение паросодержания Хз = 100,4а соответствующее значение Хсм -60, При увеличении проскока пара на 10 паросодержание Хсм увеличивается на 5, Появится сигнал рассогласования, а регулятор 5 прикроет клапан Дг, Если произойдет увеличение влаги, поступающей в ПП, то даро- содержание Хз уменьшится, например, на 20 , тогда,паросодержание Хсм, в свою очередь, уменьшится до 50, В этом случае 10 регулятор приоткроет клапан Д 2 и установитпаросодержание Хсм на уровне заданнОго.Из вышеизложенного следует, что посравнению с прототипом, заявляемый способ позволяет повысить качество управле ния ВС путем использования благоприятнойстатической характеристики ВС по каналу регулирования паросодержания Хсм - поло.жение клапана сброса,20 Формула изобретенияСпособ управления встроенным сепаратором прямоточного котла во времяпуска путем изменения положения клапана сбро-.са среды по косвенному параметру, харак териэующему величину проскока пара влинию сброса, о т л и ч а ю щ и й с я тем, что;, с целью повышения точности .регулирования, измеряют. величину паросодержания смеси проб отсепэрированного пара и 30 сбросной среды и используют ее в качествекосвенного параметра.1815475 е Составитель А;ЩербичТехред М.Моргентал Корректор Е Редактор Преиаеодстеенно иадательскиа комбинат "Патент", г. Ужгород, ул Гагарина, 101 Заказ 1628 Тираж ВНИИПИ Государственного комитета по и 113035, Москва, ЖПодписноеетениям и открытиям при ГКНТ СССшская наб 4/5
СмотретьЗаявка
4871897, 09.10.1990
БЕЛОРУССКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ГОСУДАРСТВЕННОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНО-КОНСТРУКТОРСКОГО ИНСТИТУТА "ВНИПИЭНЕРГОПРОМ"
ЩЕРБИЧ АНТОН ВЯЧЕСЛАВОВИЧ, СУДИЛОВСКИЙ ВАЛЕРИЙ КИРИЛЛОВИЧ, ГРУЗЕР ЮРИЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: F22B 35/14
Метки: встроенным, котла, прямоточного, сепаратором
Опубликовано: 15.05.1993
Код ссылки
<a href="https://patents.su/3-1815475-sposob-upravleniya-vstroennym-separatorom-pryamotochnogo-kotla.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления встроенным сепаратором прямоточного котла</a>
