Устройство для определения содержания нитратов

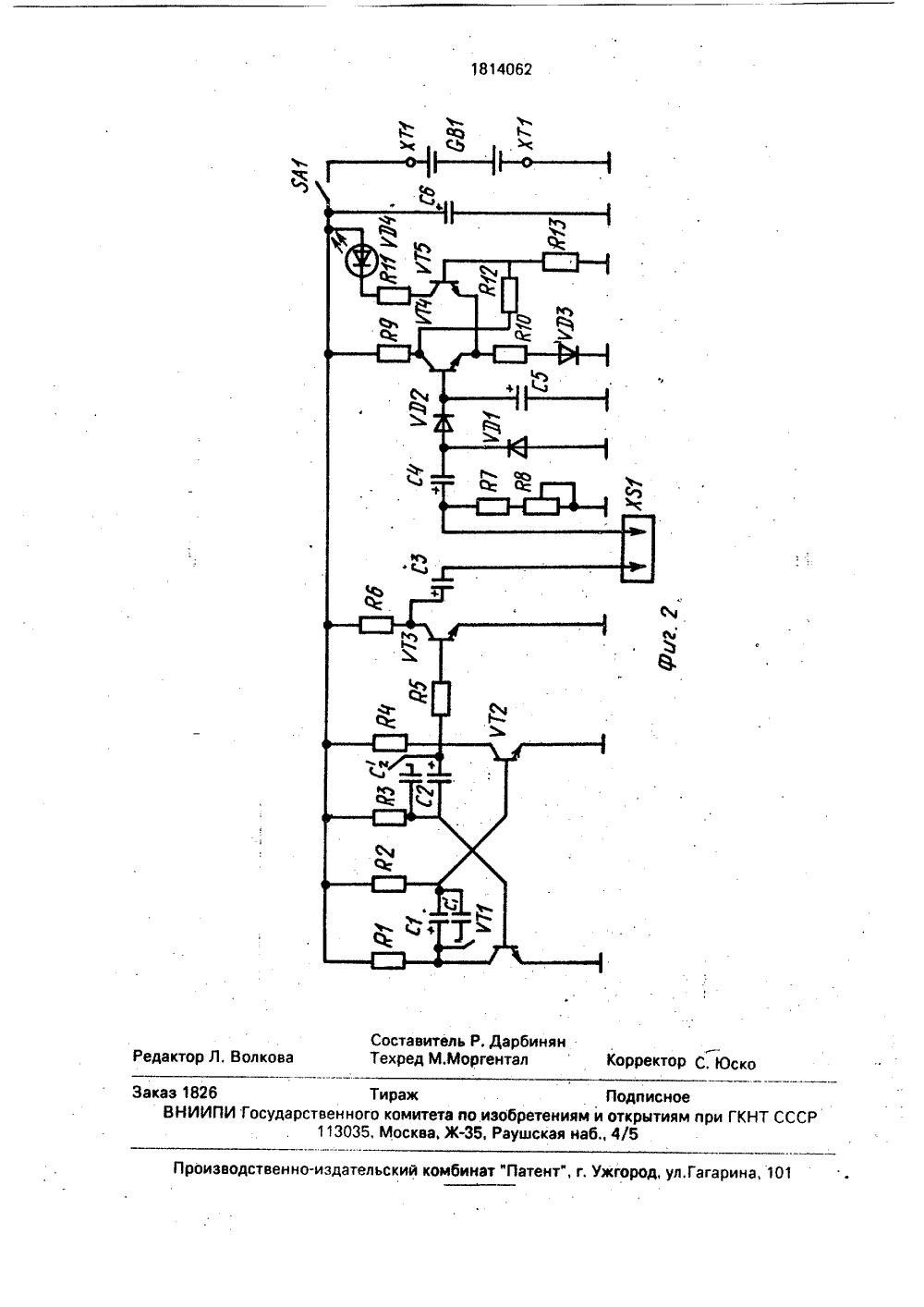

(9) ( 51)5 831 ТЕН ГОСУДАРСТВЕН ЮЕ ПАТЕНТНВЕДОМСТВО СССР(71) Армянский научно-исследовательскийинститут научно-технической информации итехнико-экономических исследований Госплана АрмССР(56) 1, Хашимов Ф.Х. и др. К методике потенциометрического определения нитратногоазота в почвах. - Ж. Агрохимия, М 10, 1986,с. 117 - 119,2. Анализатор содержания нитратов вплодах и овощах суперэкспрессный, одноэлектродный "Ионикс - 102", Мосгорагропром н/т кооп. "Сириус", Паспорт, 1989. Изобретение относится к кондуктометрическим устройствам, используемым в агропромышленности для экспресс-анализа концентрации нитросоединений в плодах и овощах, а также в водах и почвах,Цель изобретения - повышение надежности устройства.На фиг, 1 представлена структурная схема устройства; на фиг. 2 - принципиальная схема.Устройство (фиг, 1) содержит мульти- вибратор 1 с переключателем частот, выход которого подсоединен к усилителю 2 и далее на вход первичного преобразователя 3 с делителем напряжения.Выход преобразователя 3 через детектор 4 и триггер 5 подключен к световому индикатору 6. 1814062 А 1(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ НИТРАТОВ(57) Использование: кондуктометрические устройства, используемые в агропромышленности для экспресс-анализа концентрации нитросоединений в плодах и овощах, а также в водах и почвах. Сущность; измерение концентрации нитратов в плодах и овощах производится переменным током с частотой 20 Гц. Для обеспечения этого в устройстве первичный преобразователь выполнен в виде игл-электродов, выход мультивибратора, подключен к входу усилителя, вход первичного преобразователя - к входу усилителя, а выход последнего через последовательно соединенные дететор и триггер - к индикатору. 2 ил,Мультивибратор (фиг, 2) собран на а транзисторах УТ - 1 - УТ 2 с времязадающими 00 элементами ВС. Усилитель собран на транзисторе УТпо схеме с общим эмиттером и предназначен для развязки мультивибратора от делителя. Для предотвращения про- О текания постоянного тока через 0 контролируемый объект в схеме предусмот- Я рен конденсатор СЗ. Коэффициент передачи делителя задается переменным резистором В 8, предназначенным для установки порога срабатывания триггера Шмидта. Двойной триггер выполнен на элементах С 4, УД 1, С 5, УД 2, Низкочастотный вход триггера выполнен на транзисторах УТ 4 и УТ 5, нагрузкой которого служит светодиод Д 4, включенный в коллекторную цепь транзистора УТ 5, При подачи питания на свободные электроды светодиод загорается, так как напряжение на входе триггера равно нулю. Диод УДЗ служит для температурной стабилизации порога срабатывания триггера.Если концентрация нитратов не превышает допустимой нормы, то выпрямленное напряжение детектора не превышает порога срабатывания и светодиод продолжает гореть, При превышении концентрации нитратов допустимого предела напряжение на выходе детектора становится достаточным для Опрокидывания триггера и гашения светодиода, Если концентрация нитратов находится на пороге срабатывания триггера, то возможно мигание светодиода,Принцип работы устройства основывается на изменении электрической проводимости исследуемого продукта на определенной частоте тока, характерной для нитратных соединений, Электрическая проводимость нитратных соединений пропорциональна концентрации этих солей в сельхозпродуктах и при превышении установленной нормы проходит световая индикация.Устройство работает следующим образом,При введении игл-электродов в контролируемый продукт, прямоугольные импульсы, вырабатываемые мультивибратором, через усилитель подаются на делитель, в верхнем плече которого включен первичный преобразователь, Первичный преобразователь представляет собой два параллельно расположенных электрода, которые эапрессованы в пластмассовый корпус устройства. Переменный сигнал с делителя, пропорциональный проводимости измеряемого объекта (концентрации нитратов) детектируется двойным детектором и подается на триггер Шмидта с заданным порогом опрокидывания, выход которого преобразуется в световую индукцию.Устройство предназначено для экстренного определения наличия в сельскохозяй 5 ственных продуктах опасной концентрациисолей (нитратов, нитритов, хлоридов и т.д,),скапливаемых в них, особенно в овощныхкультурах вследствие несбалансированногоиспользования азотосодержащих удобре 10 ний.Устройство протарировано по нитратукалия, как наиболее широко применяемомуудобрению, Диапазон измеряемых концентраций 0,1 - 10 г/кг.15 Время установкипоказаний не болеетрех секунд, габариты прибора 185 х 56 ххЗО мм.Использование предлагаемого, устройства позволит потребителю сельхозпродук 20 тов индивидуально контролироватьсодержание нитратов в приобретаемых продуктах питания, что окажет благоприятноевлияние на здоровье людей и в конечномсчете, при массовом их применении приве 25 дет к вынужденному производству экологически чистых продуктов питания,Формула изобретенияЗ 0 Устройство для определения содержания нитратов, содержащее источйик питания, первичный преобразователь, усилитель и индикатор, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно дополЗ 5 нительно содержит .мультивибратор, детектор и триггер, при этом первичный преобразователь выполнен в виде игл-электродов, выход мультивибратора подключен к входу усилителя, вход первичного преоб разователя подключен,к выходу усилителя,а выход через последовательно соединенные детектор и триггер - к индикатору,1814062 Составитель Р, ДарбинянТехред М,МоргенталКорректор С. Юск Л. Волко е Подписноеоткрытиям при ГКНТ СССР дательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 изводствен каз 1826 Тираж ВНИИПИ Государственного комитета по изобретениям и 113035, Москва, Ж, Раушская наб
