Размыватель-мешалка для размывания твердого осадка и перемешивания жидких форм препаратов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

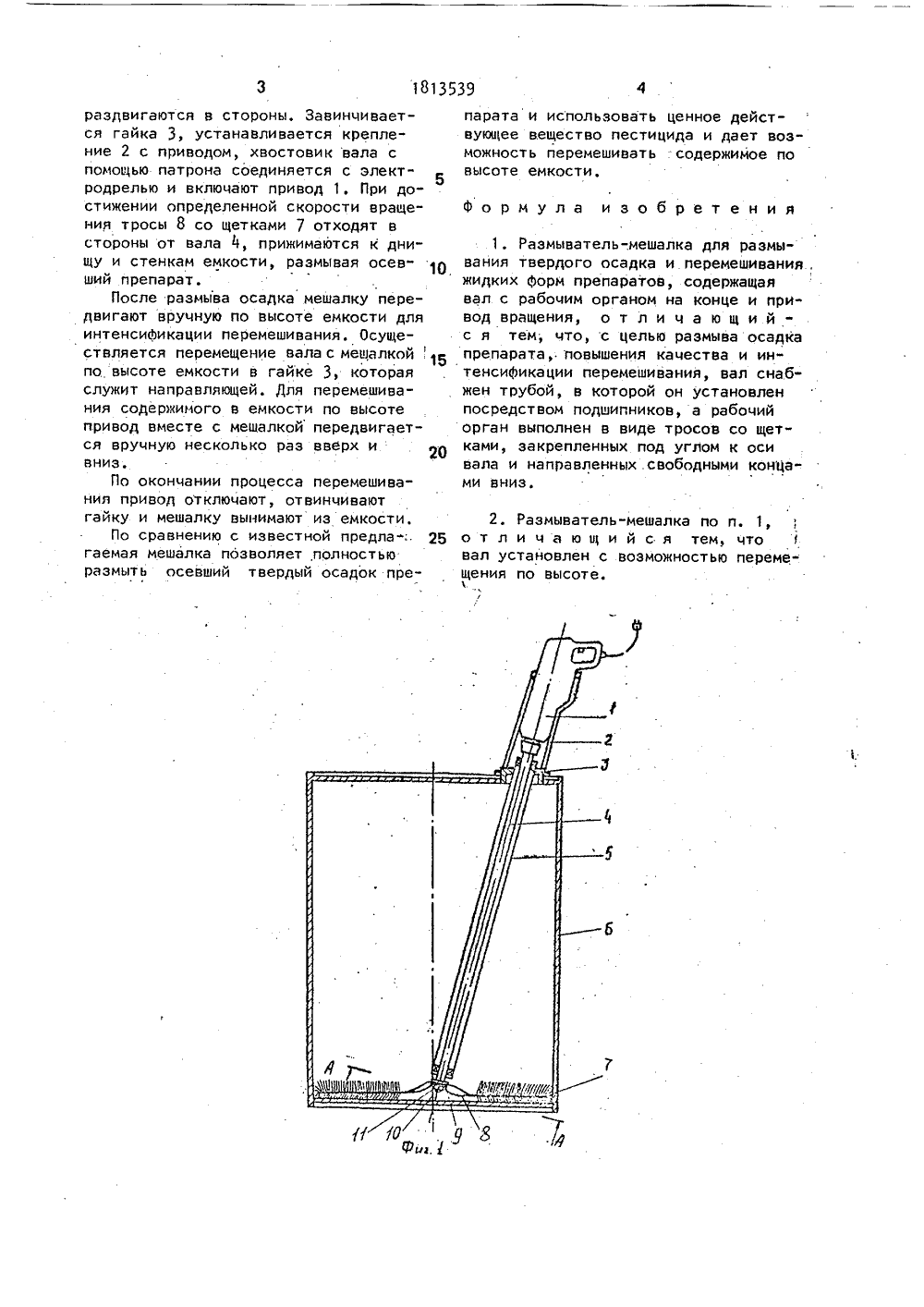

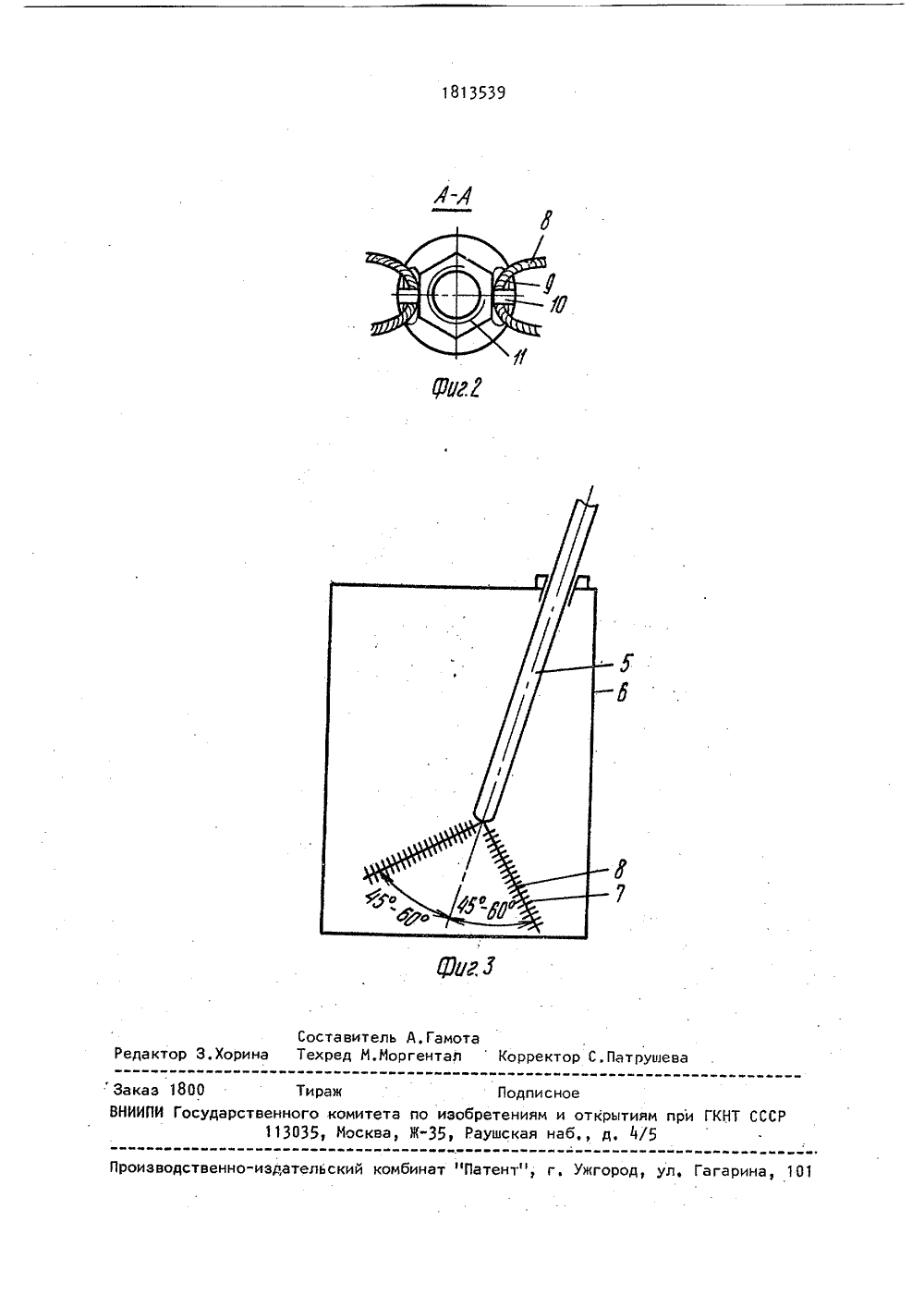

СОЮЗ С СОЦИАЛ РЕСПУБЛ ВЕТСКИХСТИЧЕСКИ А 1813 19 ВОР 7 ОБРЕ Н(54) РАЗМЫВАТНИЯ ТВЕРДОГОЖИДКИХ фоРМ П(57) Использо препаративных ность изобретполнен в виде крепленных по правленных св 1 з.п. ф-лы,РАЗМЫВАИВАНИЯ т слеоГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(56) Авторское свидетельство СССРР 701679, кл, В 01. Р 7/00, 1979.Авторское свидетельство СССРР 969307, кл. В 01 Р 7/00, 1982,Авторское, свидетельство СССРКф 1143450, кл; В 01 Р 7/00, 1985,Изобретение относится к техникедля размывания и перемешивания осевшйх жидких препаративных форм пестицидов, в которых содержатся разные поудельному весу компоненты, часть которых осаждается на дно емкости, соз-., давая твердый осадок, и предназначено для размыва осадка и перемешивания жидких препаратов, находящихся вразличной таре перед их использова"нием,Цель изобретения - сокращение потерь материала, выпавшего в осадок,интенсификация процесса перемешивания за счет размывания, возможностиперемещения мешалки по высоте емкос"ти и упрощение конструкции.Поставленная цель достигаетсятем, что в мешалке для перемешиванияжидких форм пестицидов в емкости, содержащей привод, вал установлен втрубе посредством подшипников, наконце которого закреплен с помощьюспециальных шайб и гайки рабочий орЕЛЬ-МЕШАЛКА ДЛЯОСАДКА И ПЕРЕМЕШ РЕПАРАТОВвание: перемешивание форм пестицидов. Сущения: рабочий орган вы" тросов со щетками, зад углом к оси вала и на" ободными концами вниз. н в виде тросов со щетками, закрепленных под углом к оси вала и направ"ленных свободными концами вниз.На фиг, 1 изображена размыватель"мешалка, общий вид; на фиг.2 - сечение.А-Л на фиг.1; на фиг.3 - схематическое изображение мешалки в поднятомположении.Размыватель-мешалка для перемешивания жидких форм пестицидов в емкости содержит привод 1, вал 4, закрепленный на подшипниках в трубе 5,на конце вала крепятся тросы 8 сощетками 7 с помощью упорной шайбы 9,шайбы-фиксатора 10 и гайки 11. Дляустановки мешалки в емкость 6 имеется гайка 3 с наклонно выполненным отверстием и крепление привода 2,Размыватель-мешалка работаедующим образом,В нерабочем состоянии тросы сщетками сведены вместе по оси вала ипродвигаются через отверстие в бочке,подаются с помощью вала к дницу ираздвигаются в стороны. Завинчивается гайка 3, устанавливается крепление 2 с приводом, хвостовик вала с помощью патрона соединяется с электродрелью и включают привод 1. При достижении определенной скорости вращения тросы 8 со щетками 7 отходят в стороны от вала 1, прижимаются к днищу и стенкам емкости, размывая осевший препарат.После размыва осадка мешалку передвигают вручную по высоте емкости для интенсиФикации перемешивания. Осуществляется перемещение вала с мешалкой по высоте емкости в гайке 3, которая служит направляющей. Для перемешивания содержимого в емкости по высоте привод вместе с мешалкой передвигается вручную несколько раз вверх и вниз.По окончании процесса перемешивания привод отключают, отвинчивают гайку и мешалку вынимают из емкости,По сравнению с известной предла гаемая мешалка позволяет, полностью размыть осевший твердый осадок препарата и использовать ценное действующее вещество пестицида и дает возможность перемешивать содержимое по высоте емкости,Формула изобретения1. Размыватель-.мешалка для размывания твердого осадка и.перемешивания, жидких Форм препаратов, содержащая вал с рабочим органом на конце и привод вращения, о т л и ч а ю щ и йс я тем, что, с целью размыва осадка препарата, повышения качества и интенсификации перемешивания, вал снабжен трубой, в которой он установлен посредством подшипников, а рабочий орган выполнен в виде тросов со щетками, закрепленных под углом к оси вала и направленных .свободными концами вниз.2. Размыватель-мешалка по и.о т л и ч а ю щ и й с я тем, что вал установлен с возможностью перемещения по высоте.Подписно ир КНТ СССР твенно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 1 роиз Заказ 1800ВНИИПИ Государстве ого комитета по изобретени 035, Москва, Ж, Раушска и открытиаб д.
СмотретьЗаявка
4884472, 20.11.1990
ЛЬВОВСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
ГАМОТА АНДРЕЙ АНДРЕЕВИЧ, ГАЙНАНОВ ХАЗИБ САБИРОВИЧ
МПК / Метки
МПК: B01F 7/00
Метки: жидких, осадка, перемешивания, препаратов, размывания, размыватель-мешалка, твердого, форм
Опубликовано: 07.05.1993
Код ссылки
<a href="https://patents.su/3-1813539-razmyvatel-meshalka-dlya-razmyvaniya-tverdogo-osadka-i-peremeshivaniya-zhidkikh-form-preparatov.html" target="_blank" rel="follow" title="База патентов СССР">Размыватель-мешалка для размывания твердого осадка и перемешивания жидких форм препаратов</a>
