Номер патента: 1813539

Опубликовано: 07.05.1993

Авторы: Гайнанов, Гамота

МПК: B01F 7/00

Метки: жидких, осадка, перемешивания, препаратов, размывания, размыватель-мешалка, твердого, форм

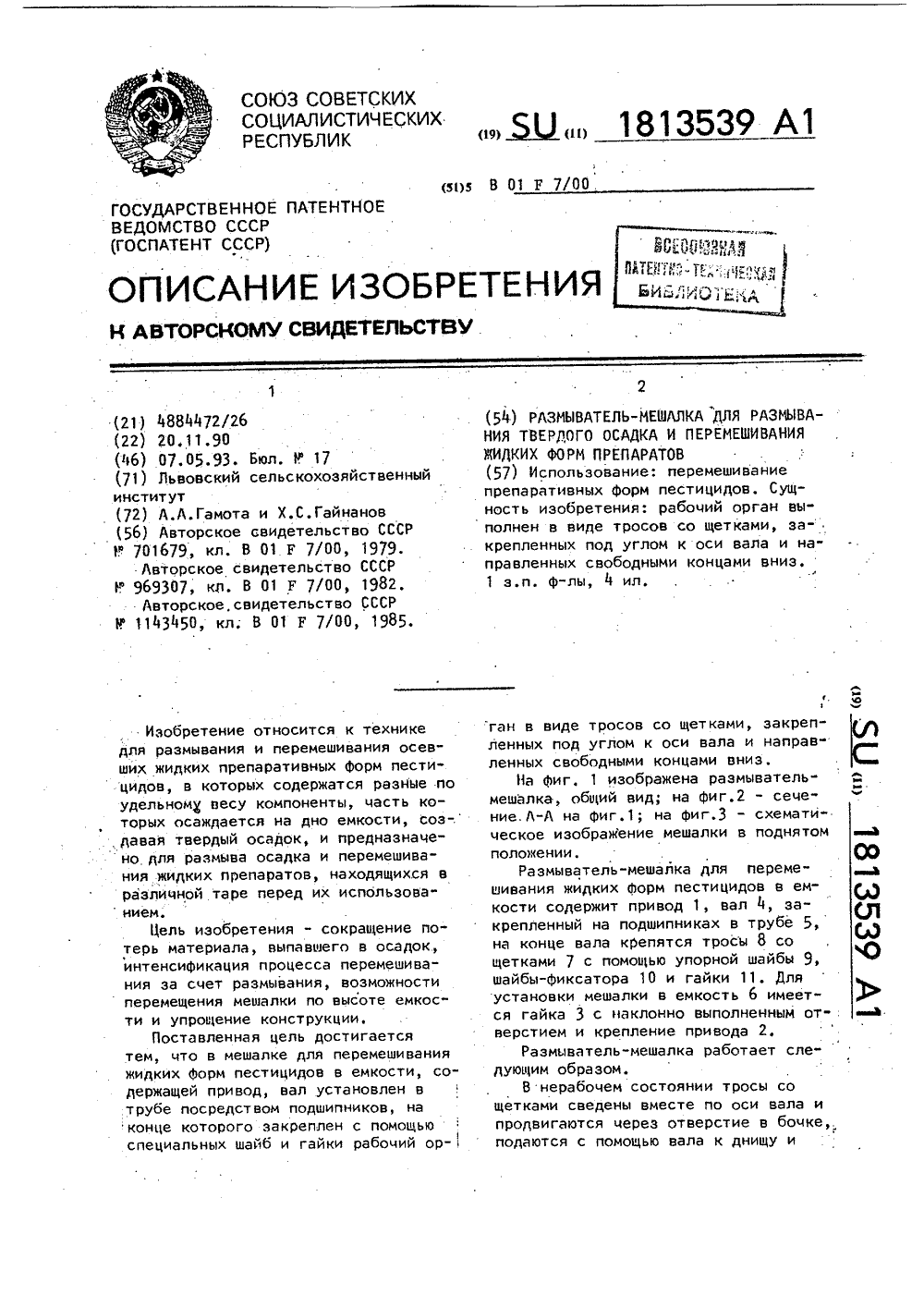

...- схематическое изображение мешалки в поднятомположении.Размыватель-мешалка для перемешивания жидких форм пестицидов в емкости содержит привод 1, вал 4, закрепленный на подшипниках в трубе 5,на конце вала крепятся тросы 8 сощетками 7 с помощью упорной шайбы 9,шайбы-фиксатора 10 и гайки 11. Дляустановки мешалки в емкость 6 имеется гайка 3 с наклонно выполненным отверстием и крепление привода 2,Размыватель-мешалка работаедующим образом,В нерабочем состоянии тросы сщетками сведены вместе по оси вала ипродвигаются через отверстие в бочке,подаются с помощью вала к дницу ираздвигаются в стороны. Завинчивается гайка 3, устанавливается крепление 2 с приводом, хвостовик вала с помощью патрона соединяется с электродрелью и включают привод 1....

Номер патента: 1794429

Опубликовано: 15.02.1993

Авторы: Гайнанов, Гамота

МПК: A01M 7/00

Метки: емкости, жидких, закрытой, перемешивания, пестицидов, препаративных, форм

...работы в зависимости от вида препарата и времени отстаивания.2 ил.Мс вещества оседают и создают твердый оса- ф док. ЧЦель изобретения - обеспечение установки емкости под заданным углом к гори-, ф зонтальной плоскости и ее вращение вокруг р оси для размывания твердого осадка.Поставленная цель достигается тем,. О что, в устройстве, содержащем основную раму, вращающуюся раму с корзиной для установки емкости и привод, корзина за- д креплена шарнирно .на поперечной оси и имеет возможность поворачиваться и фиксировать ее под заданным углом к горизонтальной плоскости с помощью фиксатора, смонтированного на поперечной оси в виде фланца с отверстиями и фиксатора.На фиг.1 изображено устройство, общий вид; на фиг.2 - то же, вид в плане.....

Номер патента: 1059588

Опубликовано: 07.12.1983

Автор: Гамота

МПК: G06K 11/06

Метки: графической, информации, считывания

...первый 1 ивторой 2 датчики сигналов с приводами 3 и 4 соответственно, первый 5, второй б и третий 7 усилители, первый 8, второй 9 и третий 10 формирователи импульсов, генератор 11 опорного напряжения, сумматор 12, Формирователь 13 координаты У, группу триггеров 14, триггер 15, инверторы 16, ключи 17 и ограничитель 18. Кроме того, показаны носитель 19 информации с токопроводящим графиком 20. Датчик 1 предназначен для считывания информации по координате У, а датчик 2 - по кординате Х.Устройство работает следующим образом.Входной сигнал с входа устройства поступает на первый вход сумматора 12 М На его второй вход поступает сигф нал с датчика 2 считывания координаты Х. Сигнал рассогласования, усиленный усилителем б, поступает на привод...

Номер патента: 726188

Опубликовано: 05.04.1980

Авторы: Гамота, Зарудный, Зозуля, Карнаух, Ровенский, Скибида

МПК: C21D 1/62

Метки: закалки

...12, заклепок 13, и болтовых соединений 14. От осевого смешенияпалец-толкатель фиксируется буртом 15и распорной втулкой 16, причем в верхней своей части палец-толкатель снабженроликом 17,.который упирается в фиксируюшую линейку 18, а нижний конецснабжен стержнем 19.Регулировка фиксирующей линейки повысоте осушествляется с помошью набора шайб 20, винта 21 и гайки 22, установленных на кронштейнах 23.Конвейер снабжен также одной паройприводных звездочек 24, парой натяжных звездочек 25, натяжным устройством 26, двумя парами отводных звездочек или болтом 27, электродвигателемпостоянного тока 28, муфты 29, редуктором 30 и цепной передачей 31. Для предохранения цепного копвейсра от перегрузки на приводном валу...

Номер патента: 503664

Опубликовано: 25.02.1976

Автор: Гамота

МПК: B23K 9/06

Метки: дуги, стабилизации

...в устройство реелируемый резистор- чалом основноймотки и другой клеммой сети.Это позволяет повысить надежносроеества и одновременно упрос его.Иа чертеже изображена схема почеи я Грпесформатора. В контуре, содержащем сварочный транс,форматоре 1, конденсатор 2, горелку 3 исвариваемув деталь 4, параллельно дуговому промежутку подключена рабочая обмотка Ф управляемого пикового трансформатора 5, Первичная его обмоткаподключена к сетевым клеммам сварочного трансформатора. Момент генерации пика высокого е ацряожения в пределах 0-90 каждого полуиериода 10 питающего наеерякения одноразово устанавливается величиной резне гора 6, последовательно соединенного с обмоткой управле,ния ЮтУправляемый и:ековый трансформатор изготовлен и испытан с...

Номер патента: 467796

Опубликовано: 25.04.1975

Авторы: Гамота, Пшеничный

МПК: B23K 9/08

Метки: заданной, программе, сварки, точечной

...Это продольное поле будет фиксиро- Ю,нал). Вщ возбуждения сварочной дуги не, требуется никаких всйомогательных съннн. В качестве детчкке 3 положения вспо- Ройств. Лсстеточно нв електрод и петельмогетельной дуги можно испольеоввть еомагниторезистор, фатодиод и т. п. Важно,горения вспомогательной дуги возникнет,чтобы количество датчиков соответствова 15.сварочная дуга ЭтомУ способствует плазменный факел вспомогательнойскольку она в этот момент времени нахогока, укладывающихся по всей длине свари-1 дится в месте положения определенноговаемого стыка. се они расположены вдольконтура отыка в строгой очередности от дчик,десь и будет поставлена,датчика, то здесь и1-го до-го, причем 1-й и ( -й датчи-20;сва ная точка, Так как активное пятноки...

Номер патента: 367980

Опубликовано: 01.01.1973

Авторы: Гамота, Гриценко, Дружченко, Коль, Пшеничный

МПК: B23K 9/08

Метки: ctblkttb, дугой, магнитоуправляемой, неповоротных, сварки, труб

...дуги от стыкамежду одним из зондов Б, расположенных с двух сторон дуги вдоль контура стыка, н электродом появится разность потенциалов, отражающая поперечное смещение дуги, Следящая система б управления поперечным пе ремещением дуги, отработав полученный сигнал, создает ток в катушках 7 магнитной системы такой полярности, при которой индуктируемое ими магнитное поле будет смещать дугу в противоположную сторону, т. е. в сто рону стыка. Причем ток в катушках будет существовать до тех пор, пока не исчезнет сигнал на зонде, т, е. дуга потеряет электрический контакт с зондом.Точность сложения, т. е. чувствительность 15 системы в целом может регулироваться в зависимости от требований, в широких пределах расстоянием между зонами и дугой, а...

Номер патента: 315532

Опубликовано: 01.01.1971

Авторы: Гамота, Гриценко, Дружченко, Коль

МПК: B23K 9/08

Метки: jsivj, t-smf, союэная, •дпji

...снлмает ся напряжение У ппропорциональное составляющей 1 тока. При постоянных параметрах сварочного контура величины составляющих 1 т и 1 з тока олределяются суммарными сопротивлениями соответствующих участков элект рода и участков токаподвода, Поэтому дляболее полного выявления переменной составляющей тока 1 п 1, отражающей линейную скорость перемещения дуги но электроду, электрическое сопротивление каждого участка токоподвода должно быть намного меньше полного сопротивления разомкнутого электрода, изготовленного из материала с высокотм удельным электрическим сопротивлением,Один из измерительных шунтов 4 токопод вода 3:включен в цепь Б обратной связи катушек 6 возбуждения магнитного поля, Полученная при этом электрическая цепь...

Номер патента: 299963

Опубликовано: 01.01.1971

Авторы: Гамота, Гриценко, Есгсо, Коль

МПК: H03M 1/82

Метки: импульсов, периода, электрических

...зарядному устройствуи коммутаторам 10, 13 и 12, 11 включены соответственно зарядные конденсаторы Сз и С, Коммутаторы 13 и 11, параллельно соединен.ные между собой по выходу, связаны послеЗ 0 довательно с выходным устройством 14, Вы 299963ходные устройства 7 и 14 первого и второго каналов последовательно соединены с резистором Я, с которого снимается выходной сигнал измерителя.Преобразуемый сигнал а (см. фиг. 2) переменной частоты поступает на входы формирователей 1 и 9, которые вырабатывают прямоугольные импульсы, запускающие триггеры 2 и 8. Продифференцированные сигналы триггеров поступают на зарядные устройства, причем на устройства 3 и 10 поступают сигналы отрицательной полярности, а на устройство 5 и 12 - положительной...

Номер патента: 296631

Опубликовано: 01.01.1971

Авторы: Гамота, Гриценко, Коль

МПК: B23K 9/08

Метки: кольцевых, сварки, швов

...(см. фиг. 2) влияние магнитного поля тока электрода на скорость 15 перемещения дуги по этим участкам изменяется на обратное. Так как суммарная длина участка Ьс+ад=1, больше суммарной длины участков аЬ+сй=1, то, очевидно, что при=г дуга в течение полупериода реверсиро вания сделает больше оборотов, чем за полупериод 1 ь Следовательно,при таком способе сварки с реверсированием дуги определенные участки свариваемого стыка,в данном случае участки аЬ и сН, чаще подвергаются нагреву.25 Для устранения этого длительность вращениядуги в каждую сторону задают различной и в определенном соотношении в зависимости от расположения точек токопроводов на электроде.296631 42 иг. l Составитель Л. Лапинахред Л. В, Куклина Корректор Т, А. Джаманкул Пинц...

Номер патента: 279828

Опубликовано: 01.01.1970

Авторы: Гамота, Грице, Диденко, Коль

МПК: B23K 9/08

Метки: дугой, магнитным, перемещаемой, полем, сварки

...сва мой магнитным полем, п 5 выполненное в виде охв мое лзделие электрода,водом, отличающееся те шения качества сварки,виде двух,независимых,0 от,друга, коаксиально ррки дугой, перемещаереимущественно труо, атывающего свариваесвязанного с токоподи, что, с целью новыэлектрод выполнен в изолированных,друг асположенных витков асположен п д у стройства нежных друг от оответственносположены по Изобретение относится к устронствам для варки кольцевых швов, например стыков груб, электрической дугой, перемещаемой магнитным полем. Известно устройство для сварки, дугойперемещаемой маннитным полем, выполненное в виде электрода с токоподводом. Однако это устройство не обеспечивает постоянной скорости перемещения электрической дупи в пределах одного...

Номер патента: 220385

Опубликовано: 01.01.1968

Авторы: Гамота, Гриценко, Дко, Коль, Кунцевич, Пергат

МПК: B21C 37/08, B23K 37/02, B23K 9/08 ...

Метки: ctblkob, неповоротных, сварки, труб

...на электрод и защитный газ подводятся с помощью кабелейНа корпусе 4 закреплены две катушки электромагнитов б с сердечниками б и электродная система, включающая токоподвод 7, изоляционный проставок 8, электрододержатель 9 и электрод 10. Токоподвод представ. ляет собой стальную трубу, по которой одновременно подается защитный газ аргон в межэлектродное пространство. С целью осуществления замены электрода, последний расположен в специальном электрододержателе и фиксируется при помощи пластинчатых пружин.Сердечники б и полюсные башмаки 11 образуют разветвленную магнитную цепь (фиг.4). Магнитный поток ф, создаваемый катушками, разветвляясь в теле полюсных башмаков, образует два потока, один из которых фр (рабочий) пронизывает дуговое...
