Стенд для испытания образцов ступенчатой ударной нагрузкой

Номер патента: 1803802

Автор: Лодус

ZIP архив

Текст

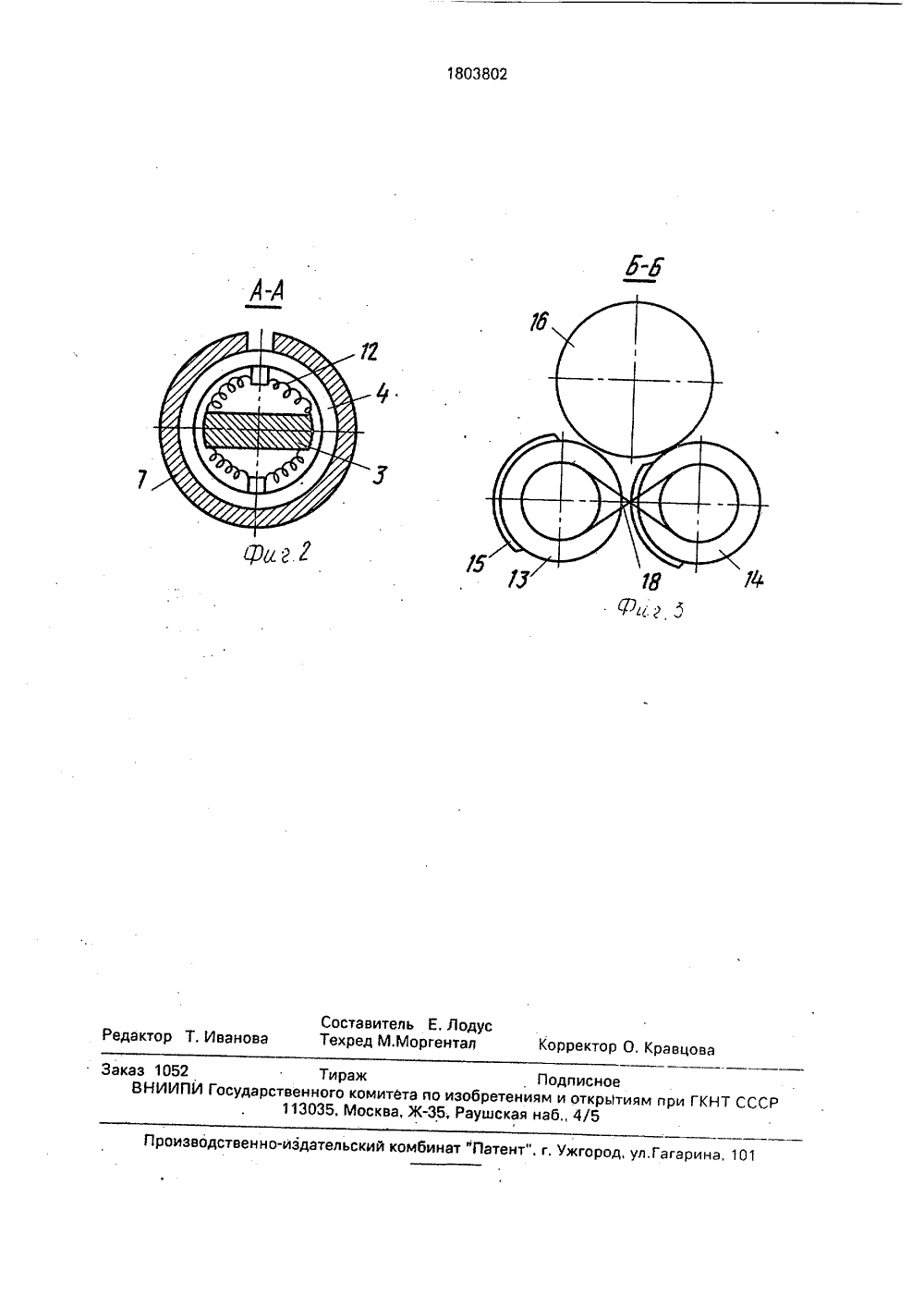

(57) Иэобрет ной технике, тания абра нагрузкой, Ц функциональ печения испь нием как сов и независимо держит осно захваты 4, 5 грузы 9, упр возвратно-вр ение относится к ис а именно к стендам зцов ступенчатой ель изобретения - ра ных возможностей и таний при нагружен местно с осевой нагр от осевой нагрузки, вание 1, маховик 2, образца 6 направл угие элементы 12, и ащательного движен тел ьскии аркшейОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССРГОСПАТЕНТ СССР)(56) Авторское свидетельство СССРМ 1638607,кл.6 01 й 3/32,1989,(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВСТУПЕНЧАТОЙ УДАРНОЙ НАГРУЗКОЙ и ытательдля испыударной сширение утем обесии круче- узкой, так Стенд соштангу 3, яющую 7, ривод 13 ия. 3 ил,5 10 15 20 25 30 35 40 45 50 Изобретение относится к испытательной технике, к испытаниям на прочность,Цель достигается тем, что стенд снабжен приводом возвратно-вращательногодвижения направляющей вокруг своей оси,а упругий элемент установлен между штангой и пассивным захватом.На фиг, 1 представлена схема установки, общий вид; на фиг. 2 - сечение поплоскости А-А; на фиг, 3 - сечение по плоскости Б - Б.Стенд для испытания образцов ступенчатой ударной нагрузкой содержит основание 1, нагрузочное приспособление смаховиком 2 и штангой 3, установленной свозможностью прижима к маховику 2, пассивный 4 и активный 5 захваты образца 6,направляющую 7 в виде трубы с заглушкойи с продольной прорезью 8, установленнуюсоосно штанге 3, грузы 9 для взаимодействия с активным захватом 5, установленныев направляющей с вОзможностью перемещения вдоль нее, пассивный захват 4, связанный со штангой 3, ролики 10, 11,установленные нэ активном захвате и нагрузах и расположенные в прорези 8 направляющей, и упругий элемент 12 для взаимодействия с пассивным захватом.Стенд снабжен приводом 13 возвратновращательного движения направляющейвокруг своей оси, а упругий элемент 12 установлен между штангой 3 и пассивным захватом 4.Привод возвратно-вращательного движения направляющей выполнен в виде колес 13, 14 с фрикционными накладками 15,колеса 16, соединенного с направляющей 7и фрикционно взаимодествующего с накладками 15, привода 17. и передачи 18встречного вращения колес 13, 14. Упругийэлемент 12 выполнен в виде пружин, одним. концом закрепленных на пассивном захвате 4, а другим закрепленных на штанге 3.Штанга 3 поджимается к маховику 2 приспособлением 19. Маховик вра:цается приводом 20,Стенд работает следующим образом.Для йагружения образца циклическимизнакопеременными крутящими нагрузкамивключают привод 17 и посредством колес 13, 14 с фрикционными накладками 15 совершают повороты колес 16 и направляющей 7 возвратно-вращательно, Вместе с направляющей 7 эти движения совершает активный захват 5 и образец 6 с захватом 4. Пружины 12 преобразуют эти повороты относительно штанги 3 в знакопеременную скручивающую нагрузку на образце. Для испытаний при ступенчатом осевом нагружении образца включают привод 20, разгоняют маховик 2 и поджимают приспособлением 19 штангу 3 к поверхности маховика. Штанга перемещается вдоль оси направляющей, захват 5 взаимодействует с грузами 9 и ступенчато нагружает образец 6. Комбинирование крутящей и осевой нагрузок проводят в соответствии с программой испытаний.Стенд позволяет проводить испытания в новых условиях - при нагружении знакопеременной крутящей нагрузкой либо совместно с осевой. либо до или после взаимодействия осевой нагрузки,Формула изобретения Стенд для испытания образцов ступенчатой ударной нагрузкой, содержащий основание, нагрузочное приспособление с маховиком и штангой, установленной с возможностью прижима к маховику, пассивный и активный захваты образца, направляющую в виде трубы с заглушкой и с продоль. ной прорезью, установленную соосно со штангой. грузы для взаимодействия с активным захватом, установленные в направляющей с возможностью перемещения вдоль нее, пассивный захват, связанный со штангой, ролики, установленные на пассивном захвате и на грузах, и расположенные в прорези направляющей, и упругий элемент для взаимодействия с пассивным захватом, о тл и ч э ю щ и й с я тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний при нагружении кручением как совместно с осевой нагрузкой, так и независимо от осевой нагрузки, стенд снабжен приводом возвратно-вращательного движения направляющей вокруг своей оси, а упругий элемент установлен между штангой и пассивным захватом,1803802Составитель Е. ЛодусРедактор Т, Иванова Техред М.Моргентал Корректор О, Кравцов Заказ 1052 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открьтиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101

Смотреть

Заявка

4908955, 07.02.1991

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА

ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G01N 3/34

Метки: испытания, нагрузкой, образцов, стенд, ступенчатой, ударной

Опубликовано: 23.03.1993
