Индикатор исправного состояния аккумулятора

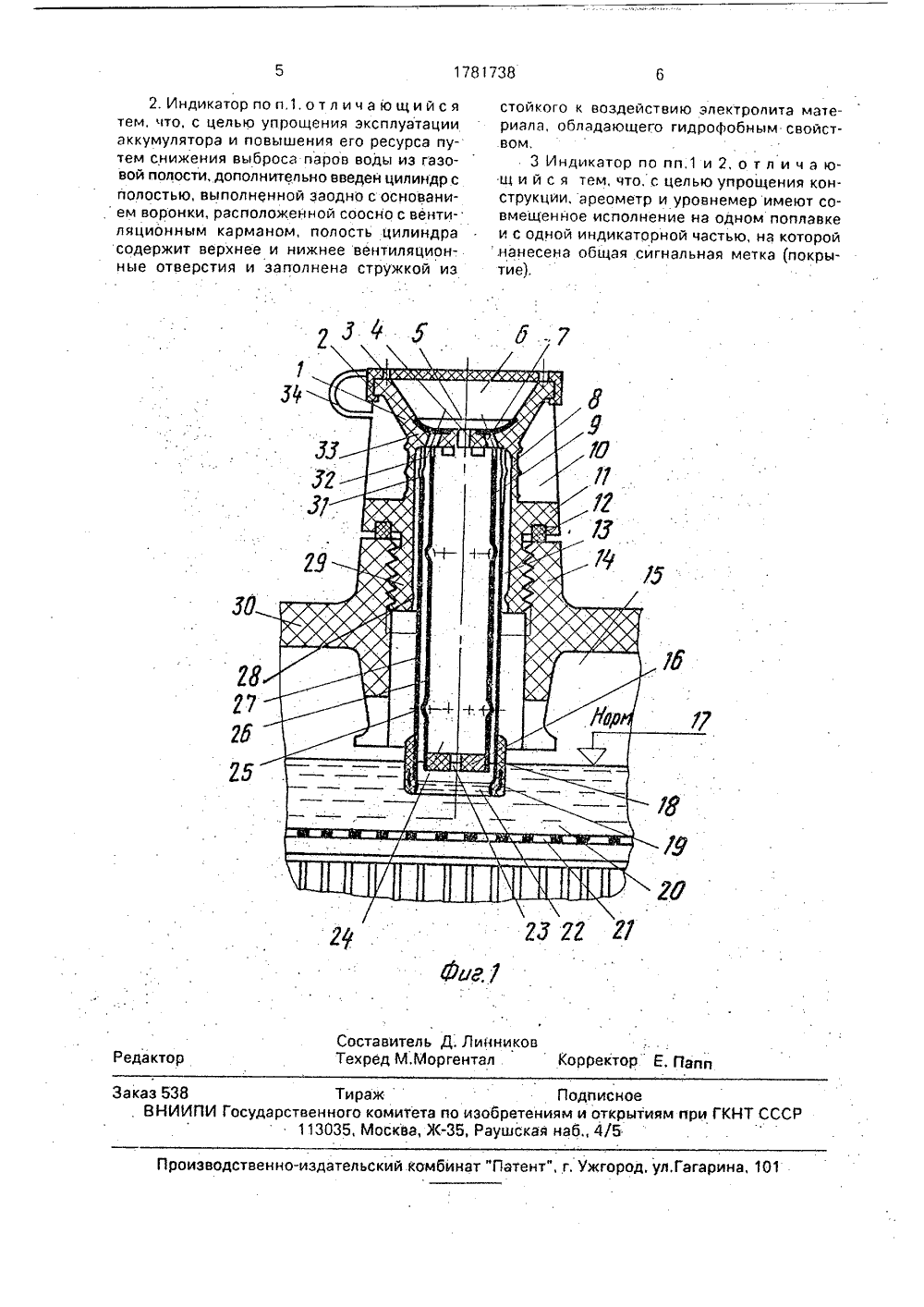

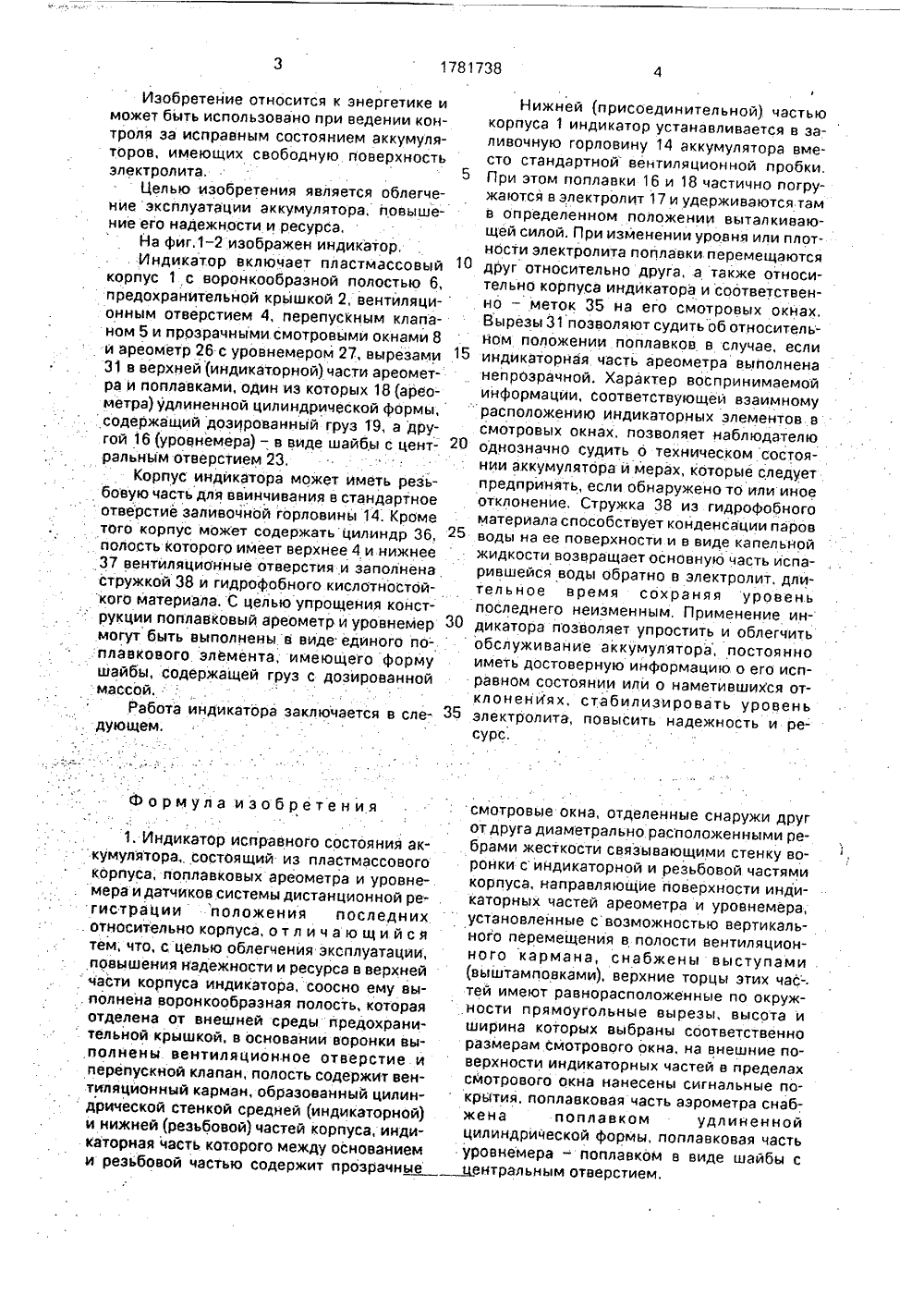

СО 1 О:1 СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1738 2/12 с 1)5 Н 48//Н СР)АНИЕ ИЗОБРЕТЕНИ ЕТЕЛ ЬСТВУ ВТОРСКОМУ ксплуатации, тью, 2 з.п.фЬа ъ ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(56) Патент Японии ЬЬ 61-216273, кл, Н 01 М 10/48, 1987.Авторское свидетельство ЧССРМ 256061, кл. Н 01 М 10/48, 1988.(57) Сущность изобретения: индикатор исправного состояния аккумулятора содержит плэстмассовьгй корпус 1, верхняя часть которого имеет коническую или тарельчатую форму и образует воронкообразную полость 6, отделенную от внешней среды предохранительной крышкой 2. Через вентиляцион-ное отверстие 4, выполненное на осйовайии 33 воронки; через каналы 7 перепускного клапайа 5, в открытом положении последнего, а также через торцевые вырезы 32, выполненные в верхней, индикаторной части 9 поплавкового уровнемера 27, вырезы 31 ареометра 26 и полость 13 вентиляционного кармана, образованного внутренней стенкой корпуса 1 и.наружной стенкой ареометра 26, воронкообразная полость 6 соединена с газовой полостью 15 аккумулятора, В полости вентиляционного кармана 13 установлены с возможностью. вертикального перемещения поплавковый ареометр 26 и уровнемер 27, причем направляющие цилиндрические поверхности, 1 скользящие между собой при перемещении ареометра и уровнемера снабжены выступами 25, а на индикаторных частях ареометра и уровнемера нанесены сигйальные метки. Индикатор удобен и тличается высокой надеж ы,2 ил,1781738 Изобретение относится к энергетике иможет быть использовано при ведении контроля за исправным состоянием аккумуляторов, имеющих свободную поверхностьэлектролита, 5Целью изобретения является облегчение эксплуатации аккумулятора, повышение его надежности и ресурса,На фиг,1-2 изображен индикатор.Индикатор включает пластмассовыйкорпус 1 с воронкообразной полостью 6,предохранительной крышкой 2, вентиляци-онным отверстием 4, перепускным клапаном 5 и прозрачными смотровыми окнами 8и ареометр 26 с уровнемером 27, вырезами 1531 в верхней (индикаторной) части ареометра и поплавками, один иэ которых 18 (ареометра) удлиненной цилиндрической формы,содержащий дозированный груз 19, а другой 16 (уровнемера) - в виде шайбы с центральным отверстием 23,Корпус индикатора может иметь резьбовую часть для ввинчивания в стандартноеотверстие заливочной горловины 14; Крометого корпус может содержать цилиндр 36, 25полость которого имеет верхнее 4 и нижнее37 вентиляционные отверстия и заполненастружкой 38 и гидрофобного кислотностойкого материала. С целью упрощения конст рукции поплавковый ареометр и уровнемер 3 Омогут быть выполнены в виде единого поплавкового элемента, имеющего формушайбы, содержащей груз с дозированноймассой.Работа индикатора заключается в следующем. Формула изобретения 1. Индикатор исправного состояния аккумулятора, состОящий из пластмассового корпуса, поплавковых ареометра и уровне- мера и датчиков системы дистанционной ре- .гистрации положения последних . относительно корпуса, о т л и ч а ю щ и й с я тем, что, с целью облегчения эксплуатации, повышения надежности и ресурса в верхней части корпуса индикатора, соосно ему вы.полнена воронкообразная полость, которая отделена от внешней среды предохрани тельной крышкой, в основании воронки выполнены вентиляционное отверстие и перепускной клапан, полость содержит вентиляционный карман, образованный цилиндрической стенкой средней (индикаторной) и нижней (реэьбовой) частей корпуса, индикаторная часть которого между основанием и резьбовой частью содержит прозрачные Нижней (присоединительной) частью корпуса 1 индикатор устанавливается в заливочную горловину 14 аккумулятора вместо стандартной вентиляционной пробки, При этом поплавки 16 и 18 частично погружаются в электролит 17 и удерживаются там в определенном положении выталкивающей силой. При изменении уровня или плотности электролита поплавки перемещаются друг относительно друга, а также относительно корпуса индикатора и соответственно - меток 35 на его смотровых окнах, Вырезы 31 позволяют судить об относительном положении поплавков в случае, если индикаторная часть ареометра выполнена непрозрачной. Характер воспринимаемой информации, соответствующеи взаимному расположениЮ индикаторных элементов в смотровых окнах, позволяет наблюдателю однозначно судить о техническом состоянии аккумулятора и мерах, которые следует предпринять, если обнаружено то или иное отклонение. Стружка 38 из гидрофобного материала способствует конденсации паров воды на ее поверхности и в виде капельной жидкости возвращает основную часть испарившейся воды обратно в электролит, длительное время сохраняя уровен.ь последнего неизменным, Применение индикатора позволяет упростить и облегчить обслуживание аккумулятора, постоянно иметь достоверную информацию о его исправном состоянии или о наметившихся отклоненИях, стабилизировать уровень электролита, повысить надежность и ресурс,смотровые окна, отделенные снаружи друг от друга диаметрально располокенными ребрами жесткости связывающими стенку воронки с индикаторной и резьбовой частями корпуса, направляющие йоверхности индикаторных частей ареометра и уровнемера, установленные с возможностью вертикального перемещения в полости вентиляционного кармана, снабжены выступами (выштамповками), верхние торцы этих чаС-. тей имеют равнорасположенные по окружности прямоугольные вырезы, высота и ширина которых выбраны соответственно размерам смотрового окна, на внешние поверхности индикаторных частей в пределах смотрового окна нанесены сигнальные покрытия, поплавковая часть аэрометра снабжена поплавком удлиненной цилиндрической формы, поплавковая часть уровнемера - поплавком в виде шайбы с центральным отверстием,178173 В 25 Составитель Д. ЛинниТехред М,Моргентал ктор Е, Па еда Тираж ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5 аказ 53 ВНИтельский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 венно изво 2. Индикатор по п,1, о т л и ч а ю щ и й с я тем, что, с целью упрощения эксплуатации аккумулятора и повышения его ресурса путем снижения выброса паров воды из газовой полости, дополнительно введен цилиндр с полостью, выполненной заодно с основанием воронки, расположенной соосно с вентиляционным карманом, полость цилиндра содержит верхнее и нижнее вентиляционные отверстия и заполнена стружкой из стойкого к воздействию электролита материала, обладающего гидрофобным свойством,3 Индикатор по пп,1 и 2, о т л и ч а ющ и й с я тем, что, с целью упрощения конструкции, ареометр и уровнемер имеют совмещенное исполнение на одном поплавке и с одной индикаторной частью, на которой нанесена общая сигнальная метка покрытие).
