Нагружатель для испытательных стендов

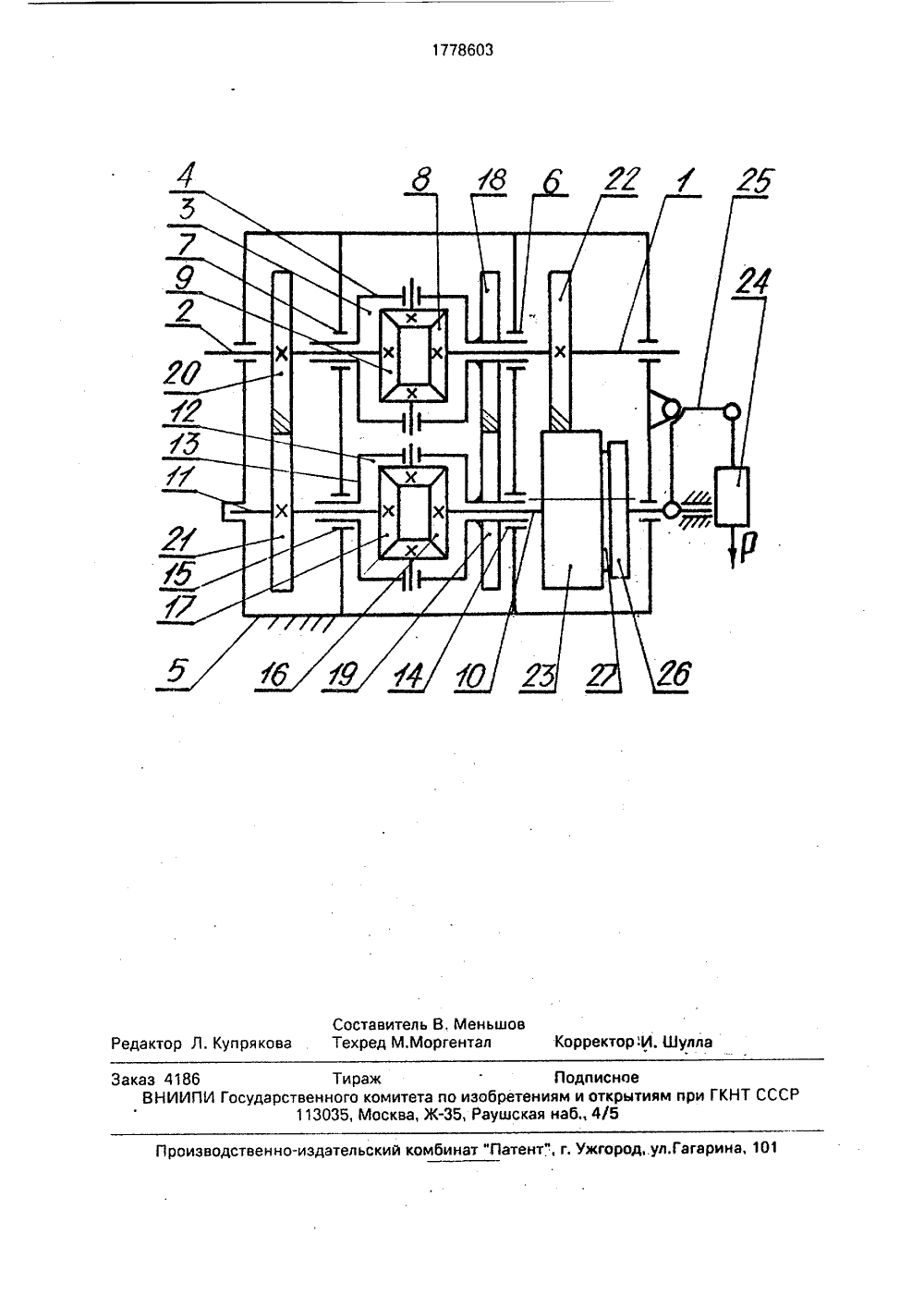

(71) Пензенский сельскохозяйственный институт(56) Машина и стенды для испытания деталей./ Под ред. Д,Н,Решетова.- М.: Машиностроение, 1979, с. 71-73, рис, 2.19,(54) НАГРУЖАТЕЛЬ ДЛЯ ИСПЫТАТЕЛЬНЫХ СТЕНДОВ(57) Использование: испытательная техникадля обкатки и испытания зубчатых передач.Сущность изобретения: нбгружатель содержит по два соосных основных и дополнительных вала, основной и дополнительныйдифференциалы, центральные колеса котоИзобретение относится к машиностроению, в частности к испытательной технике, и может быть использовано в стендах замк нутого контура при обкатке и испытании зубчатых передач;Известен дифференциальный нагружатель для стендов замкнутого контура, выбранный в качестве прототипа, содержащий два соосных вала, предназначенных для присоединения к ветвям контура, дифференциал, центральные колеса которого установлены на соответствующих валах, и рычаг с грузом.Недостаток известного нагружателя заключается в том, что он обеспечивает нагру- . жение ветвей контура только при вращении валов нагружателя с равными по абсолютГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОспАтент сссР) рых установлены на соответствующих валах. Основные валы и дифференциал получают вращение от элементов испытываемой передачи. Дополнительные валы и дифференциал получают вращение от основных через три передачи, передаточное отношение каждой из которых равно 1, Передачи образованы тремя парами косозубых цилиндрических колес. Зубчатые колеса установлены на соответствующих водилах основного и дополнительного дифференциалов и на основных и дополнительных валах. Одно из колес становлено с возможУностью осевого перемещения вдоль соответствующего вала и связано с рычагом сгрузом, Перемещением колеса вдоль валасоздают нагружающий момент. 1 ил,ной величине угловыми скоростями, что требует наличия в конструкциях стендов замыкающих (технологических) редукторов, идентичных испытываемым, и дает возможность испытывать передачи с определенным передаточным отношением.Цель изобретения - расширение области применения, т.е, возможность использовать нагружатель в стендах различных конструкций для испытания передач с различными передаточными отношениями,Указанная цель достигается тем, что предлагаемый нагружатель снабжен двумя дополнительными соосными валами, дополнительным дифференциалом, центральные колеса которого установлены на соответствующих дополнительных валах, тремя пара 1778603ми косоэубьх цилиндрических колес, образуюцих три передачи, передаточное отношение каждол из которых равно 1, зубчатье колеса первой пары установлены на соот етству 0 их водилах основного и дополни- телього дифференциалов, зубчатые колеса второй и третьей пары размещены на соответствуощих основньх и дополнительных валах, а одно из них установлено с возмокостью осевого перемещения вдоль соответствующего вала и связано с рычагом.На чертеже изображена кинематическая схема, поясняющая конструкцию и принцип действия нагрукателя,Нагружатель для испытательных стендов содержит два основных соосных вала 1 и 2, редазна еых для соединения с элема Га СтоДа, ОсовОЙ дифферециал 3, водло 4 которого выполнено в виде корпуса дсферециала и установлено з корпусе 5 агружателя на подшипниках 6 и 7 с возмо:ностьо вращения вокруг общей оси валов 1 и 2, с которыми соответственно соединены центральные конические колеса В и 9 диффеециала, два дополнительных соос 4 ых Вала 10 и 11, дополнительный дфференциаг 12, идентичный основному, водило 13 которого также установлено в подц 4 ипниках 14 и 15 с воэможностьо врацеия гокруг общей оси валов 10 и 11, с которыми соответственно соединены центральные колеса 16 и 17 дополнительного дфферециала. Нагружатель содержит три пары косоэубых цилиндрических колес, образующих три передачи с передаточным отношением равным 1 каждая, Колеса 18 и 19 установлеы соответственно на водилах 4 и 13, колеса 20 и 21 на валах 2 и 11 и колеса 22 и 23 на валах 1 и 10, причем колесо 23 имеет воэмокность осевого перемещения вдоль вала 10 под действием силы тяжести груза 24, с которым оно соединено посредством рычага 25 и корпуса 26 радиально- упорного подшипника 27.Нагружатель работает следующим образом.При вращении основных валов 1 и 2 с различными угловыми скоростями водило 4 дифференциала 3 также вращается. вокруг оси валов 1 и 2. Так как передаточные отноше 30 35 40 50 щего вала и связано с рычагом,10 15 ния передач, образованных зубчатыми колесами 18-19, 20-21 и 22-23, равны 1, то дополнительные валы 10 и 11 и водило 13 дополнительного дифференциала 12 вращаются с такими же по величине угловыми скоростями, что и основные звенья, но в противоположную сторону, Под ДЬЙствием силы тяжести Р груза 24 рычаг 25 передает осевое усилие на колесо 23 через корпус 26 радиально-упорного подшипника 27, Под действием этой силы колесо 23 перемещается вдоль оси вала 10, что приводит к повороту колес 22 и 23 в одном направлении на определенный угол, КолеСа же 18 и 20 не могут повернуться благодаря внешнему зацеплению с колесами 19 и 21, Таким образом, происходит закручивание вала 1 .относительно вала 2 и Создание нагружаю- щего момента в контуре стенда. Такая конструкция нагрукателя позволяет расширить область его применения и испытывать передачи с любыми передаточными отношениями без установки в стендах замыкаощих технологических) передач,идентичных испытываемым Формула изобретенияНагрукатель для испытательных стендов, содержащий два соосно установленных вала, предназначенных для соединения с элементами стенда или испытательных передач, дифференциал, центральные колеса которого установлены на соответствующих валах, и рычаг с грузом, о т л и ч а ю щ и йс я тем, что, с целью расширения области применения, он снабжен двуя дополнительными соосными валами, дополнительным дифференциалом, центральные колеса которого установлены на соответствующих дополнительных валах, тремя парами косоэубых цилиндрических колес, образующих три передачи, передаточное отношение каждой иэ которых равно 1, зубчатые колеса первой пары установлены на соответствующих водилах основного и дополнительного дифференциалов, зубчатые колеса второй и третьей пары размещены на соответствующих основных и дополнительных валах, а одно из них установлено с возможностью осевого перемещения вдоль соответствую, 101 Производственно-издательский комбинат "Патент", г. Ужгород,.ул.Г 4186 Тираж ПодписноеИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5
