Сепаратор для сгущения суспензий

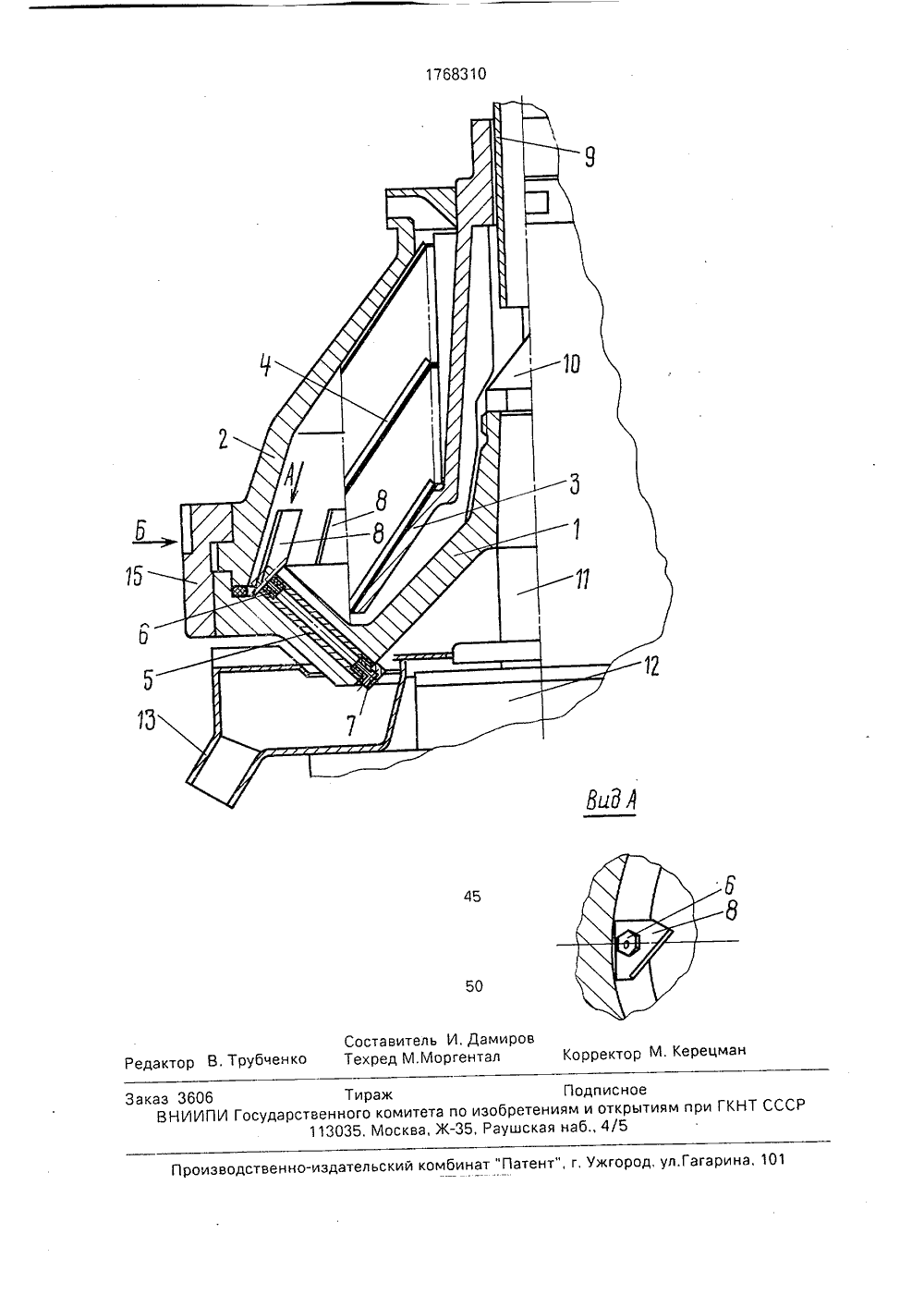

(54) СЕП ПЕНЗИЙ (57) Испо сти мате сти. Сущ содержит зделение по плотно- евой промышленноретения: сепаратор ючающий основание зование: ра алов в пищь изоб ност бара епаратора явьность из-заной фракции,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ Изобретение относится к сепараторам снепрерывной выгрузкой тяжелой фракциичерез сопла, а именно - к дрожжевым сепараторам в пищевой промышленности,Известен сепаратор для сгущения суспензии, содержащий барабан, включающийоснование и крышку, тарелкодержатель спакетом тарелок, установленные в основании барабана устройства для вывода сгущенной фракции, каждое из которыхпредставляет собой наклонный мундштук,имеющий на входе и выходе сопла, и равномерно размещенные по окружности основания барабана направляющие средства длясгущенной фракции,Недостатком известного сляется низкая производителмалой скорости вывода сгущена также сложность конструкции.Целью изобретения является повышение производительности и упрощение конструкции,Поставленная цель достигается тем, чтов сепараторе для сгущения суспензии, сои крышку, тарелкодержатель с пакетом тарелок. В основании барабана установлены устройства для вывода сгущенной суспензии. Каждое из этих устройств представляет собой наклонный мундштук, имеющий на входе и выходе сопла, По окружности барабана размещены направляющие средства для сгущенной фракции, Направляющие средства размещены над входными соплами и представляют собой планки. Планки установлены под острым углом к крышке барабана. Между крышкой и планкой имеется зазор для прохода суспензии, 1 ил,держащем барабан, включающий основание и крышку, тарелкодержатель с пакетом тарелок, установленные в основании барабана устройства для вывода сгущенной фракции, каждое из которых представляет собой наклонный мундштук, имеющий на входе и выходе сопла, и равномерно размещенные по окружности основания барабана направляющие средства для сгущенной фракции, согласно изобретению, направляющие средства размещены над входными соплами и представляют собой планки, установленные под острым углом к крышке барабана с образованием между крышкой и планкой зазоров для прохода суспензии.На чертеже схематично показан сепаратор для сгущения суспензии и вид А на планки для вывода сгущенной фракции.Сепаратор содержит барабан, включающий основание 1 и крышку 2, тарелкодержатель 3 с пакетом тарелок 4, установленные в основании 1 барабана устройства для вывода сгущенной фракции. Каждое из указан1768310 40 50 55 ных устройств представляет собой наклонный мундштук 5, имеющий на входе и выходе сопла б и 7, По окружности основания 1 барабана равномерно размещены направляющие средства для сгущенной фракции, 5 установленные над входными соплами б, Указанные направляющие средства представляют собой планки 8, установленные под острым углом к крышке 2 барабана с образованием между крышкой 2 и планкой 10 8 зазора для прохода суспензии. Центральная труба 9 служит для подачи в барабан исходной суспензии. Барабан гайкой 10 крепится на вертикальном валу 11,имеющем подшипниковую опору 12 привода се паратора, Под барабаном установлен приемник сгущенной фракции 13. На крышке 2 барабана установлена крыльчатка 14 для вывода легкой фракции. Основание 1 закреплено с крышкой 2 гайкой 15, 20Сепаратор работает следующим образом.Исходная суспензия по центральной трубе 9 поступает на сепаоирование в пакет тарелок 4, Сгущенная фракция поддействи ем центробежных сил концентрируется у периферии внутренней полости барабана и через сопла б, мундштуки 5 и сопла 7 поступает в приемник сгущенной фракции 13 и выводится из сепаратора, Во внутренней 30 периферийной части барабана сгущенная фракция, представляющая собой жидкую смесь, вращается со скоростью, отличающейся от скорости вращения барабана с35 установленными в нем планками 8. Поток сгущенной фракции притормаживается планками 8, увеличивая скорость ее вывода через сопла, При этом поток смеси, обтекая планки 8, направляется в щель между планками 8 и крышкой 2 барабана, В результате турбулизации потока устраняется оседание и налипание твердых частиц на поверхность крышки 2 барабана,Таким образом, сепаратор позволяет увеличить скорость отвода сгущенной фракции, что повышает его производительность. При этом упрощается и конструкция сепаратора. Формула изобретения Сепаратор для сгущения суспензий, содержащий барабан, включающий основание и крышку, тарелкодержатель с пакетом тарелок, установленные в основании барабана устройства для вывода сгущенной фракции, каждое из которых представляет собой наклонный мундштук, имеющий на входе и выходе сопла, и равномерно размещенные по окружности основания барабана направляющие средства для сгущенной фракции, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности и упрощения конструкции, направляющие средства размещены над входными соплами и представляют собой планки, установленные под острым углом к крышке барабана с образованием между крышкой и планкой зазора для прохода суспензии.1768310 5 Составитель И. ДамиТехред М.Моргентал Редактор убчен ерецман ррек Заказ 3606 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
