Способ защиты уплотнительных поверхностей колец трения торцовых уплотнений

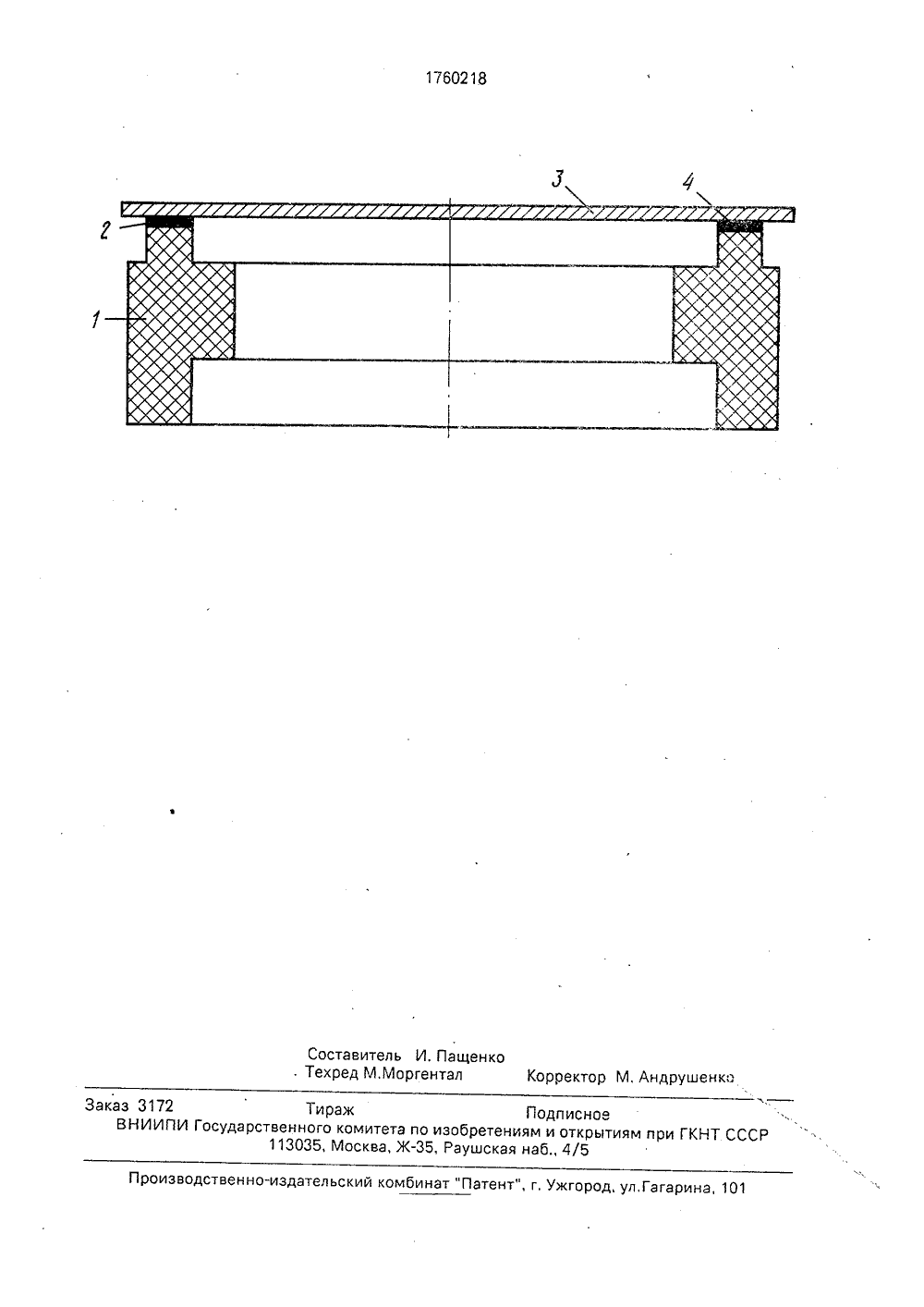

ВТОРСКОМУ ЕТЕЛЬС тельные ждением вания отвержд дывают обладаю сервант трения, прилега ванту и вержден енко ия. Т.4,1965, с,ИТЕЛЬ- РЕНИЯ т жидки уплотн зо ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СПОСОБ ЗАЩИТЫ УПЛОТНЫХ ПОВЕРХНОСТЕЙ КОЛЕЦТОРЦОВЫХ УПЛОТНЕНИЙ(57) Сущность изобретения: наносяпленкообразующий консервант на Изобретение относится к способам защиты - консервации полимерными покрытиями уплотнительных поверхностей колец трения торцовых уплотнений, а также других деталей, запчастей и т,д.Цель изобретения - повышение надежности колец трения за счет сохранения функциональных (герметизирующих) свойств кольцами трения торцовых уплотнений.Предлагаемый способ иллюстрируется чертежом, на котором изображено кольцо трения 1 с нанесенным на его уплотнительную поверхность 2 защитным покрытием, состоящим из наружного достаточно жесткого и прочного слоя, образованного защитной накладкой 3, частично выступающей своим наружным краем за границу(наружный диаметр) уплотнительной поверхности, и из внутреннего упруго-эластичного слоя 4, образованного отвержденным консерванпособ осуществляют следующим обр поверхности с последуюшим отварконсерванта при сушке до образо- защитного покрытия. Перед ением консерванта на него наклазащитные накладки из материала, щего более высокой адгезией с кону, чем адгезия материала кольца Накладки поижимают до плотного ния по всей поверхности к консерв таком положении производят отие его при комнатной т-ре. 1 ил. На подготовленную (притертую) уплотнительную поверхность 2 кольца трения 1 наносят с помощью кисти в один слой жидкий пленкообразующий консервант и на последний перед его отверждением накладывают предварительно изготовленную защитную (предохранительную) накладку, Накладку выполняют из материала, обладающего более высокой адгезией к консерванту, чем адгезия материала колец трения, и размерами, обеспечивающими частичное выступление ее краев за границы защищаемой уплотнительной поверхн.сти кольца трения. Наложенную на неотвер- денный консервант накладку прижимают с, усилием, обеспечивающим плотное ее прилегание всей поверхностью к консерванту, и затем в таком положении осуществляют отверждение консерванта при комнатной температуре.Пример осуществления способа.Кольца трения изготавливались из графита марки 2 ПФ с уплотнитальными поверхностями (поясками трения) по наруж 1760218ному диаметру 80 мм и шириной 5 мм, Уплотнительные поверхности (пояски трения) колец трения притирались на чугунной притирочной плите до шероховатости 0,05 и неплоскостности 0,0009 мкм, Шероховатость контролировалась по профилограммам, снятым на профилографе-профилометре, а неплоскостность контролировалась с помощью стеклянной пластины ПИ. Подготовленные кольца трения устанавливались в торцовое уплотнение и испытывались на герметичность в статике (без вращения вала) в.течение 10 мин при давлении воды в камере гидооподпора уплотнения 0,2 МПа 2,0 кгс/см ), Для проведения испытаний было отобрано 24 кольца трения, которые обеспечивали полную герметичность (утечка воды через стык пар трения отсутствовала),На уплотнительные поверхности 12 колец трения, подготовленных как описано выше, с помощью кисти наносили в один слой консервант - поливинилацетатный клей (ОСТ 6-15-1007-83), на который перед его отверждением накладывали предварительно изготовленные из плотного электро- изоляционного картона толщиной от 0,3 до 1,0 мм и наружным диаметром 90 мм защитные накладки, Защитные накладки прижимали с помощью установленного на них груза с усилием, обеспечивающим плотное прилегание всей их поверхности к слою клея, и в таком положении производили отверждение поливинилацетатного клея при комнатной температуре (19-22 С) в течение 24 ч, По окончании операции отверждения груз с колец трения удаляли и производили визуальный осмотр и замер полученного защитного покрытия. Визуальный осмотр показал, что уплотнительные поверхности на кольцах трения были полностью перекрыты защитными накладками, прочно связанными с ними через клеевой слой. Толщина защитного покрытия находилась от 0,35 до 1,2 мм (в зависимости от толщины электроизоляционного картона, использованного для изготовления защитных накладок). Затем производили расконсервирование уплотнительных поверхностей путем съема 5 1 отрыва) защитного покрытия за выступающие края защитных накладок(без применения ножа для срезания). Это намного упростило операцию расконсервации, Расконсервированные кольца устанавливались 10 в торцовое уплотнение и испытывались нагерметичность. Все 12 колец трения сохранили свои функциональные (герметизирующие) свойства, т,е, утечка через стык пар трения отсутствовала.15 Для изготовления защитных накладокмогут быть использованы фибра, линолеум, пластмасса и т,д.Предлагаемый способ защиты позволяет получать покрытия, предохраняющие от 20 механических повреждений уплотнительные поверхности запасных колец трения торцовых уплотнений при их транспортировке и хранении, и тем самым, надежно сохраняющие их функциональные свойст ва. Формула изобретения Способ защиты уплотнительных поверхностей колец трения торцовых уплотнений, 30 заключающийся в нанесении жидкого пленкообразующего консерванта на уплотнительные поверхности с последующим отверждением консерванта при сушке до образования защитного покрытия, о тл и ч а ю щ и й с я тем, что, с целью повышениянадежности колец трения, перед отверждением консерванта на него накладывают защитные накладки из материала, обладающего более высокой адгезией к кон серванту, чем адгезия материала кольцатрения, прижимают защитные накладки с возможностью их плотного прилегания по всей поверхности к консерванту и в таком положении производят отверждение кон серванта при комнатной температуре,17 б 0218 Составитель И. ПащенкоТехред М,Моргентал Корр М, Андрушенка изводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 10 аказ 31 72 ВНИИПИ Тираж арственного комитета 113035, Москва, ЖПодписноезобретениям и открытиям при ГРаушская наб., 4/5
