Торцовое уплотнение вращающегося вала

Номер патента: 1760217

Автор: Бабочкин

ZIP архив

Текст

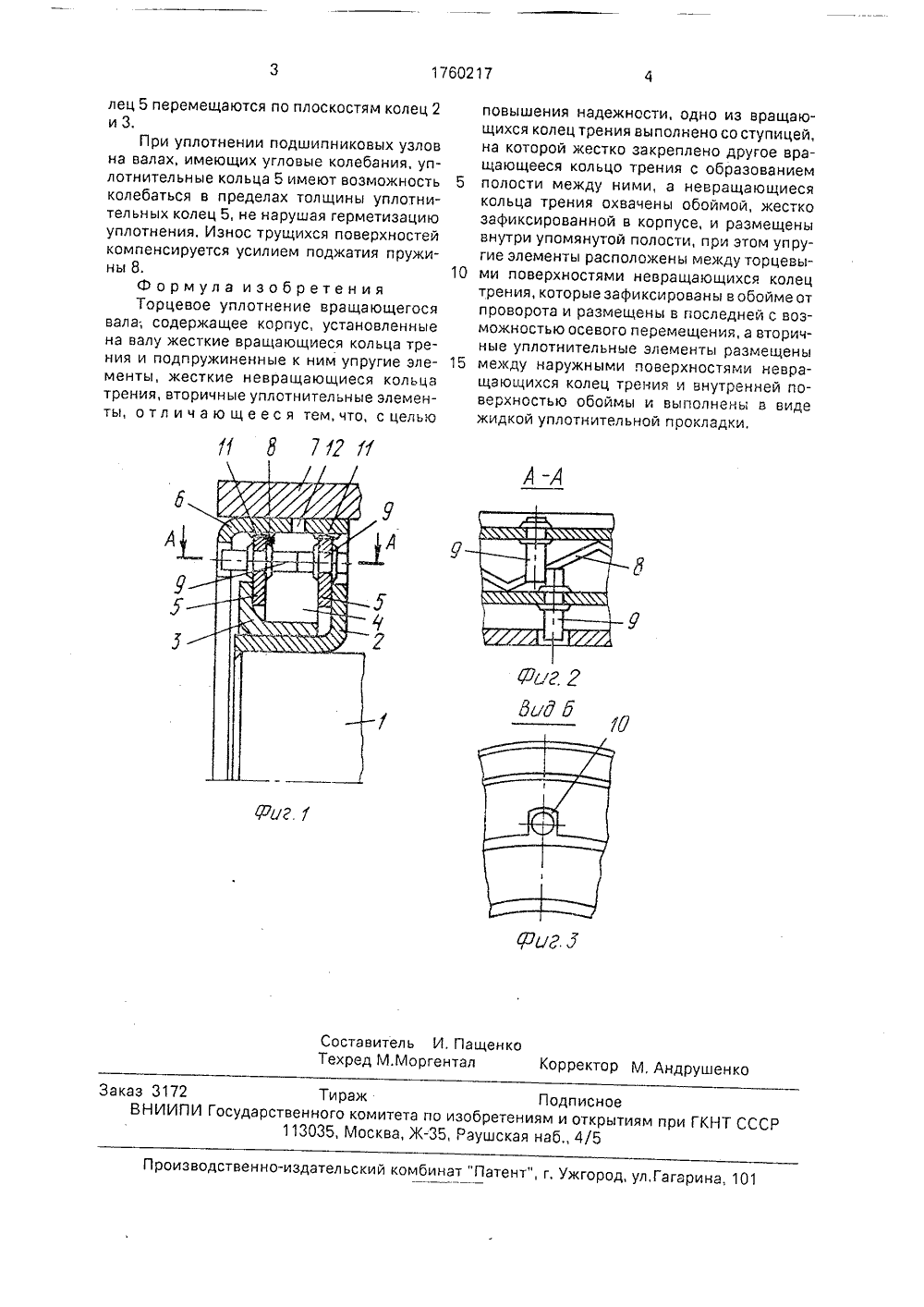

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 176 О 217 А АНИЕ ИЗОБРЕТЕНИЯ АВТОРС ВИДЕТЕЛ ЬСТВ М. 33металлургическиССР ом идетельство СССР,) 15/34, 1981.ПЛОТНЕНИЕ ВР устав 2,3 ленты к-рой ет ия: на валуюшиеся коль упругие зле ступицей. н оа к к но ГО С УДАР СТ В Е ННЫ 11 КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) ТОРЦЕВОЕ УЩЕГОСЯ ВАЛА(57) Сущность изоновлены жесткие ви подпружиненные8, Кольцо 2 выполн Лзобретение относится к уплотнительной технике, в частности к торцевым уплотнениям для вращающихся валов, и может быть использовано, например, для уплотнения соединения вращающихся валков с подшипниками жидкостного трения (ПЖТ) прокатных станов, в которых требуется перемещение валков в ПЖТ в осевом и радиальном направлениях,Целью изобретения является повышение надежности торцевого уплотнения,На фиг, 1 изображено торцевое уплотнение, поперечный разрез; на фиг, 2 - разрез А-А на фиг, 1; на фиг. 3 - вид Б на фиг. 1.Торцевое уплотнение содержит жестко закрепленное на валу 1 вращающееся кольцо 2 со ступицей, на которой закреплено другое вращающееся кольцо 3 с образованием полости 4 между ними. Невращающиеся кольца 5 трения охвачекы обоймой 6, жестко зафиксированной в корпусе 7, размещены внутри полости 4 и подпружинены(51)5 Р 10,) 1 Ь/34 ,г жестко закреплено кольцо 3 с оораоьанием полости 4 между ними, Невращаюк иеся кол ца 5 рения охвачск ы обоймой 6 жестко зафиксированной в корпусе 7, и размещены внутри полости 4. Элементы 8 расположены между торцевыми поверхностями колец 5, к-рые зафиксированы в обой. ме б от проворота и размешены в ней с возможностью осевого перемещения. Вторичные уплотнительные элементы размещены между наружными поверхностями колец 5 и внутренней поверхностью обоймы 6 и выполнены в ьиде жидкой уплотнительной прокладки 11, 3 ил,между собои упругими элемек 1 ами 8 ложенными внутри той же полости 4,Кольца 5 зафиксированы в обойме 4 от проворота и размещены в последней с возможностью осевого перемещения,На торцевых плоскостях колец 5 выполнены выступы 9, один из которых(см. разрез А-А) входит в паз 10 (см. вид Б), а другие, опираясь друг на друга, удерживают уплотнительные кольца 5 от проворота, Зазор между обоймой б и кольцами 5 заполнен жидкой уплотнительной прокладкой 11, Для подачи смазки и уравновешивания давления в обойме б (или кольце 4) имеется отверстие 12.При перемещении вала 1 (валков прокатных станов) в осевом направлении вместе с валом кольца 2 и 3 перемещают уплоткительные кольца 5 по внутреннему диаметру обоймы 6, При перемещении вала 1 (вал ков и рокатн ых станов) в радиальном направлении плоскости уплотнительных ко1760217 й 8 7 ч 1 Составитель И, Пащенкехред М.Моргентал орректор М, Андрушенко оизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 лец 5 перемещаются по плоскостям колец 2 и 3.При уплотнении подшипниковых узлов на валах, имеющих угловые колебания, уплотнительные кольца 5 имеют возможность 5 колебаться в пределах толщины уплотнительных колец 5, не нарушая герметизацию уплотнения. Износ трущихся поверхностей компенсируется усилием поджатия пружины 8. 10Формула изобретенияТорцевое уплотнение вращающегося вала; содержащее корпус, установленные на валу жесткие вращающиеся кольца трения и подпружиненные к ним упругие эле менты, жесткие невращающиеся кольца трения, вторичные уплотнительные элементы, о т л и ч а ю щ е е с я тем, что, с целью аказ 3172 Тираж ВНИИПИ Государственного комитета 113035, Москва, Жповышения надежности, одно из вращающихся колец трения выполнено со ступицей, на которой жестко закреплено другое вращающееся кольцо трения с образованием полости между ними, а невращающиеся кольца трения охвачены обоймой, жестко зафиксированной в корпусе, и размещены внутри упомянутой полости, при этом упругие элементы расположены между торцевыми поверхностями невращающихся колец трения, которые зафиксированы в обойме от проворота и размещены в последней с возможностью осевого перемещения, а вторичные уплотнительные элементы размещены между наружными поверхностями невращающихся колец трения и внутренней поверхностью обоймы и выполнены в виде жидкой уплотнительной прокладки,Подписноеизобретениям и открытиям при ГКНТ СССР , Раушская наб.,4/5

Смотреть

Заявка

4779358, 09.01.1990

ЧЕРЕПОВЕЦКИЙ МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ ИМ. 50-ЛЕТИЯ СССР

БАБОЧКИН ГЕННАДИЙ АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

Опубликовано: 07.09.1992
