Установка для испытания образцов материалов на изгиб

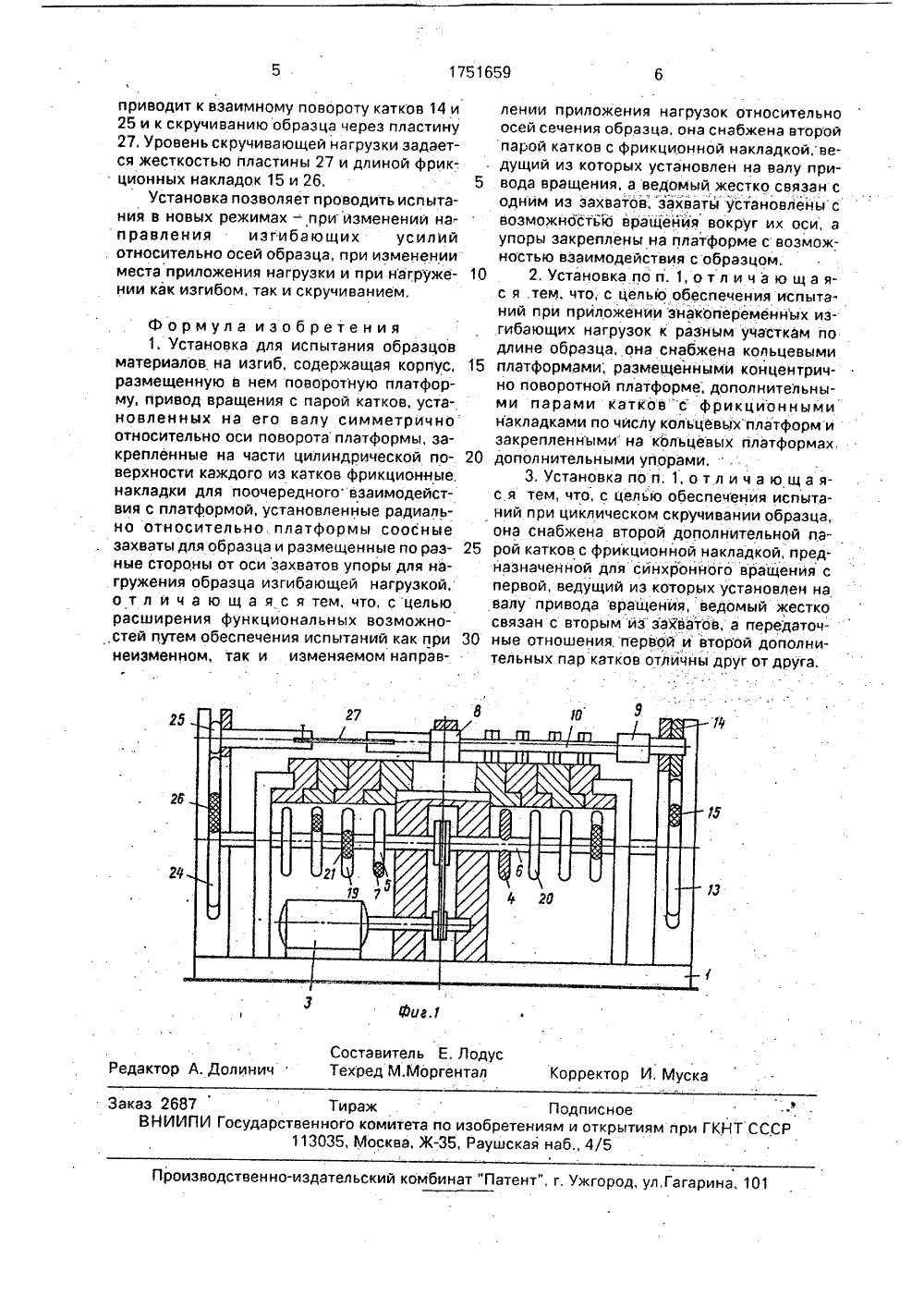

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКЕСПУБЛИК 9 А 1 175 6 01 й 3/34 ф 1 0 ОГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ИЕ ИЗОБРЕТЕНИЯ П АВТОРСКОМУ, С ТЕЛЬСТВУ л. %28 научно-исследовательск геомеханики и маркш ий йидетельство СССР01 й 3/32, 1988. ы= 17 ИФиг(21) 4797894/28 (22) 02,03.90 (46) 30.07,92. Бю (71) Всесоюзный институт горнои дерского дела (72) Е,В,Лодус (56) Авторское с М 1603229, кл, 6 (54) УСТРОЙСТВ РАЗЦОВ МАТЕР (57) Изобретени таний на прочн О ДЛЯ ИСПЫТАНИЯИАЛОВ НА ИЗГИБпредназначено для иссть. Цель изобретени расширение функциональных возможностей путем обеспечения испытаний как при: неизменном, так и при изменяемом направлении приложения нагрузок относительйо осей сечения и образца. Установка содержит платформу с каткамй 4 и.5 с фрикционными накладками 7, захваты 8 и 9 образца 10, упоры,катки 13 и 14 с накладкой 15, При включении привода 3 катки 4, 5, 19 и 20 поворачйвают платформы и упорами нано- сят удары по вращаемому образцу по.разным участкам по его длине, Используют при испытании образцов разных материалов и изделий. 2 з.п, ф-лы, 2 ил,15 25 30 35 действия с образцом 40 45 50 Изобретение относится к испытательной технике, к испытаниям на прочность образцов материалов и изделий.Известна установка для испытания образцов материалов на изгиб, содержащая 5 корпус, размещенную в нем поворотную платформу, привод вращения с парой катков, установйенньх на его валу симметрично относительно оси поворота платформы,закрепленные на части цилиндрической по верхности каждого из катков фрикционные накладки для поочередного взаимодействия с платформой, установленные радиально относительно платформы соосные захваты для образца и размещенные по разные стороны от оси захватов упоры для нагружения образца изгибающей нагрузкой.. Недостаток установки состоит в том, чтона ней неосуществимы испытания при изменяемом направлении приложения нагрузок относительно осей сечения образца,Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний как при неизмейном, так и изменяемом направлении приложения нагрузок относительно осей сечения образца.Цель достигается тем, что установка снабжена второй парой катков с фрикцион.ной накладкой, ведущий из которых установлен на валу привода вращения, а ведомый жестко связан с одним из захватов, захваты установлены с возможностью вращения вокруг их оси, а упоры закреплены на платформе с возможностью взаимоКроме того, с целью обеспечения испытаний при приложении знакопеременных изгибающих. нагрузок к разным участкам по длине образца установка снабжена кольцевыми платформами, размещенными концентрично поворотной платформе, дополнительными парами катков с фрикционными накладками по числу кольцевых платформ и закрепленнымина кольцевых платформах дополнительными упорами,С целью обеспечения испытаний при циклическом скручивании образца она снабжена второй дополнительной парой катков с фрикционной накладкой, предназначенной для синхронного вращения с первой, ведущий из которых установлен на валу привода вращения, ведомый жестко связан со вторым из захватов, а передаточные отношения первой и второй дополнительных пар катков отличны друг от друга. 55На фиг. 1 изображена предлагаемая установка, вид сбоку; на фиг, 2 - то же, вид сверху.Установка для испытания образцов материалов на изгиб содержит корпус 1, размещенную в нем поворотную платформу 2,привод 3 вращения с парой катков 4 и 5,установленных на его валу 6 симметричноотносительно оси поворота платформы, закрепленные на части цилиндрической поверхности каждого из катков фрикционныенакладки 7 для поочередного взаимодействия с платформой 2, установленные радиально относительно платформы соосныезахваты 8, 9 для образца 10 и размещенныепо разные стороны от оси захватов упоры11, 12 для йагружения образца изгибающейнагрузкой, .Установка снабжена второй парой катков 13, 14 с фрикционной накладкой 15, ведущий 13 из которых установлен на валу 6привода вращения, а ведомый 14 жесткосвязан с одним из захватов 9. Захваты 8 и 9установлены с возможностью вращениявокруг их оси. Упоры 11 и 12 закреплены наплатформе 2 с возможностью взаимодействия с образцом 10.Установка снабжена кольцевыми платформами 16, 17 и 18, размещенными концентрично поворотной платформе 2,дополнительными парами катков 19 и 20 сфрикционными накладками 21 по числукольцевых платформ и закрепленными на .кольцевых платформах дополнительнымиупорами 22 и 23,Установка снабжена второй дополнительной парой катков 24, 25 с фрикционнойнакладкой 26, предназначенной для синхронного вращения спервой, ведущий 24 изкоторых установлен на валу 6 привода вращения, ведомый 25 - жестко связан со вторым иэ захватов 8; Передаточныеотношения первой и второй дополнительных пар катков отличны друг от друга,Связь катка 25 с захватом 8 может осуществляться через пластину 27.Установка работает следующим образом.Включают привод 3 и вращают вал 6 скатками. Фрикционные накладки 21 приводных катков 4, 5, 19 и 20 поочередно взаимодействуют с соответствующимиплатформами 2, 16, 17 и 18, поворачиваютих в противоположных направлениях, а упо.-.ры 11, 12, 22 и 23 наносят изгибающие удары по разным участкам по длине образца 10.В перйоды между ударами ведущий каток 13посредством накладки 15 поворачивает ве-.домый каток 14 с захватом 9 и образцом 10,в результате чего изменяется направлениеприложения ударных усилий относительноосей сечения образца, Для испытаний прициклическом скручивании образца 10 используют вторую пару катков 24 и 25. Разное соотношение диаметров пар катковТираж Подписноественного комитета по изобретениям и открытиям 113035, Москва, Ж, Рэушская наб., 4/5 ри ГКНТ СССР Госуд роизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 приводит к взаимному повороту катков 14 и 25 и к скручиванию образца через пластину 27, Уровень скручивающей нагрузки задается жесткостью пластины 27 и длиной фрик-. ционных накладок 15 и 26.Установка позволяет проводить испытания в новых режимах - при изменении направления изгибающих усилий относительно осей образца, при изменении места приложения нагрузки и при нагружении как изгибом, так и скручиванием. Формула изобретения 1. Установка для испытания образцов материалов на изгиб, содержащая корпус, размещенную в нем поворотную платформу, привод вращения с парой катков, установленных на его валу симметрично относительно оси поворота платформы, закрепленные на части цилиндрической поверхности каждого иэ катков фрикционные накладки для поочередного взаимодействия с платформой, установленные радиально относительно платформы соосные захваты для образца и размещенные по разные стороны от оси захватов упоры для нагружения образца изгибающей нагрузкой, о т л и ч а ю щ а я с я тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний как при неизменном, так и изменяемом направ- Г лении приложения нагрузок относительно осей сечения образца, она снабжена второй парой катков с фрикционной накладкой, ве. дущий из которых установлен на валу при вода вращения, а ведомый жестко связан содним из захватов, захваты установлены с возможностью вращейия вокруг их оси, э упоры закреплень на платформе с возможностью взаимодействия с образцом, 10 2, Установка поп, 1, отл и ча ю ща яс я .тем что, с целью обеспечения испытаний при приложенйизнакопеременных изгибающих нагрузок к разным участкам по длине образца, она снабжена кольцевыми 15 платформами; размещенными концентрично поворотной платформе, дополнительными парами катков с фрикцион ными накладками по числу кольцевых платформ и закрепленными на кольцевых платформах.20 дополнительными упорами.3. Установка по и; 1, о т л и ч а ю щ а яс я тем, что, с целью обеспечения испытаний при циклическом скручивании образца, она снабжена второй дополнительной па рой катков с фрикционной накладкой, предназначенной для синхронного вращения с первой, ведущий из которых установлен на валу привода вращения, ведомый жестко связан с вторйм из- захватов, а передэточ ные отношения. первой и второй дополнительных пар катков отлйчны друг от друга.
