Сигнализатор вращения валов

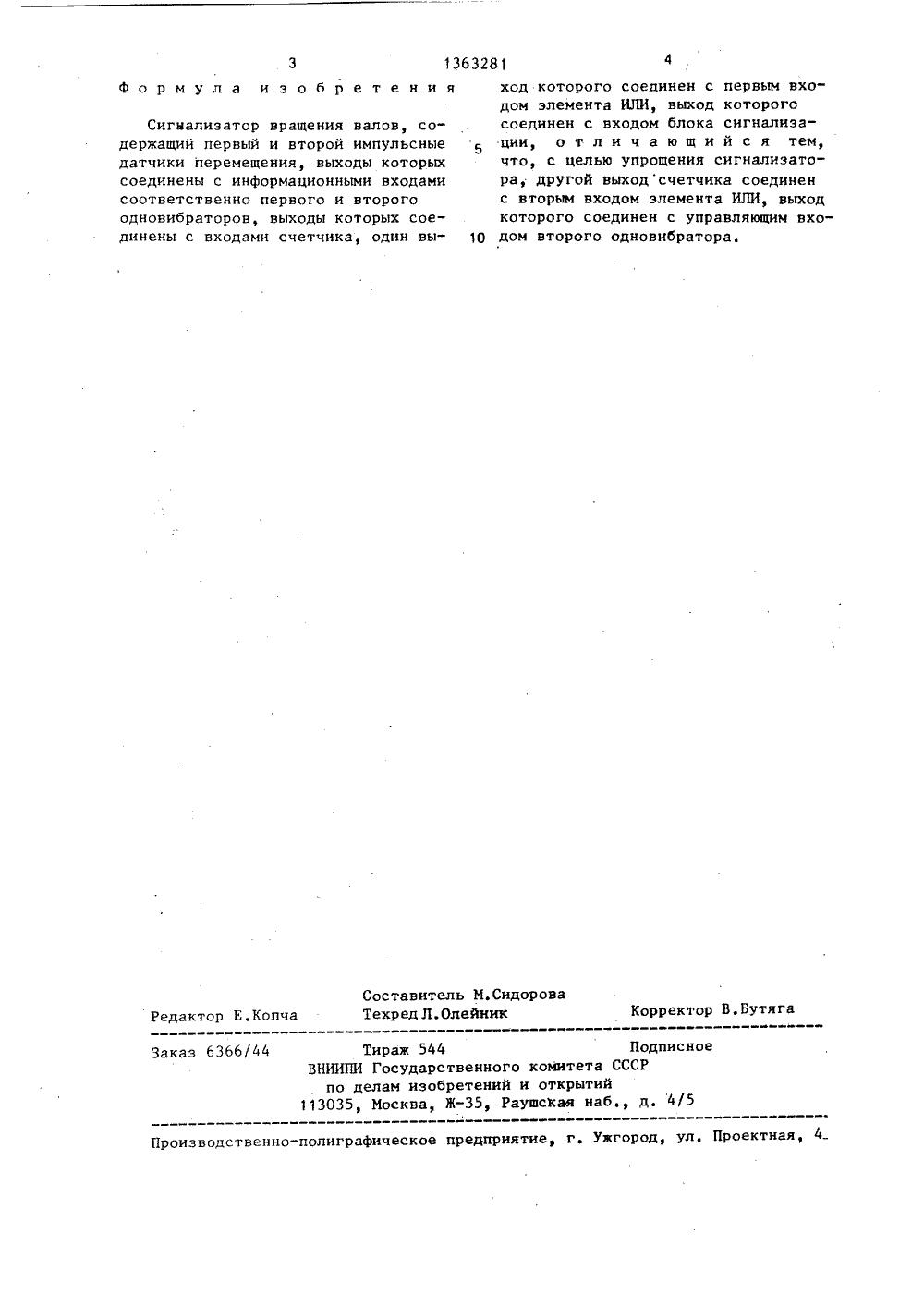

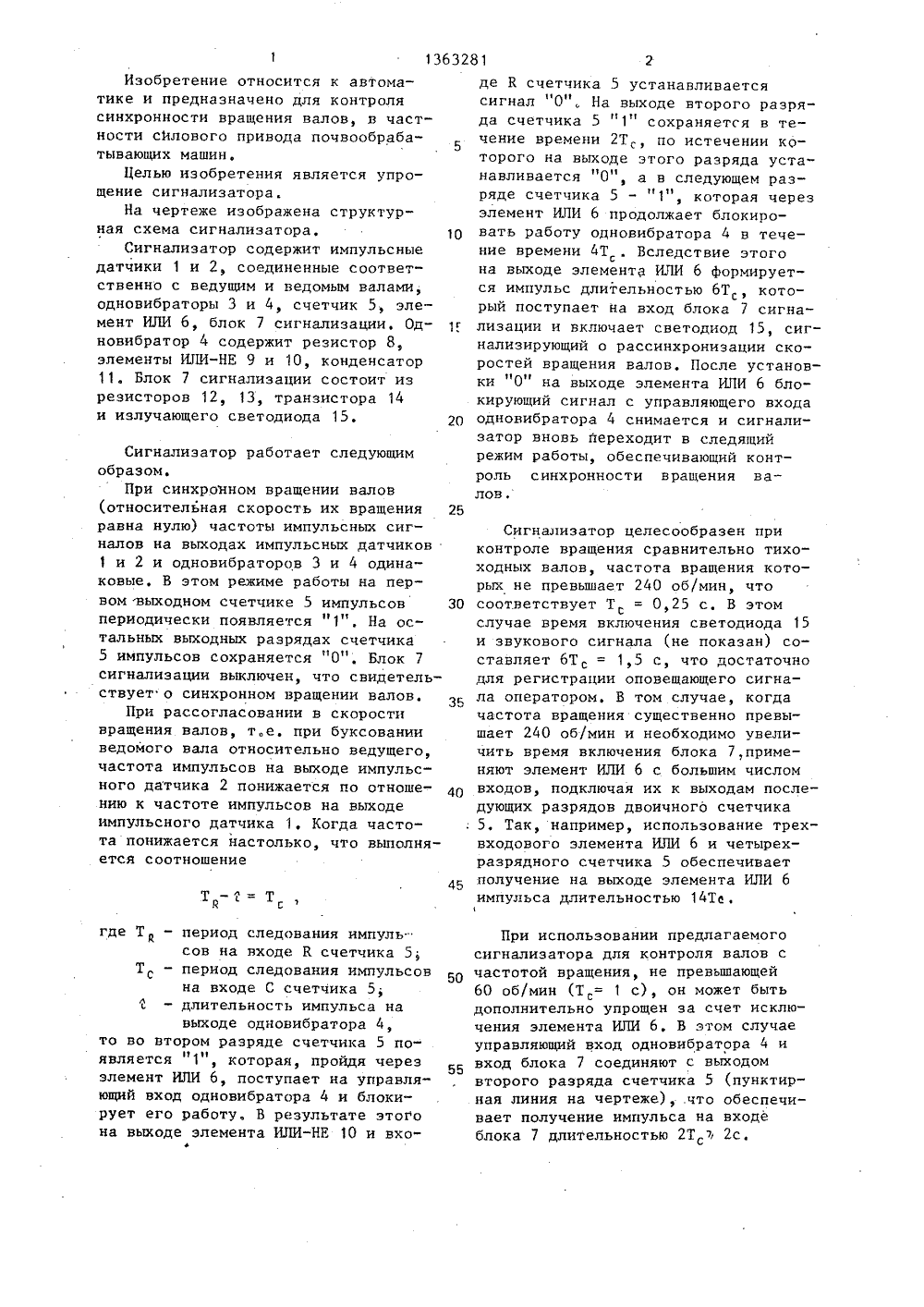

04 С 08 В 23/ ОПИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Научно-производственное объединение но сельскохозяйственному машиностроению(56) Авторское свидетельство СССР В 1064287, кл. С 08 В 23/00, 1982,Авторское свидетельство СССР Р 1124357, кл, С 08 В 23/00, 1984, (54) СИГНАЛИЗАТОР ВРАЩЕНИЯ ВАЛОВ (57) Изобретение относится к автоматике и может быть использовано при контроле синхронности вращения валов преимущественно тихоходных машин, в частности валов силового привода почвообрабатывающих машин. Для упрощения в сигнализаторе, содержащем датчики 1, 2 импульсов, одновибраторы 3, 4, счетчик 5, элемент ИЛИ 6 и блок 7 сигнализации, выходы счетчика 5 соединены с входами элементамиИЛИ 6, выходы которого соединены суправляющим входом одновибратора 4,При синхронном вращении валов на выходах датчиков 1 и 2, а значит и одновибраторов 3 и 4, формируются импульсы одинаковой частоты, При этомна информационных выходах счетчика5 напряжение сигналов равна нулю,Блок 7 сигнализации отключен, чтосвидетельствует о нулевом рассогласованин контролируемых валов. При рассогласовании скоростей вращения валов частота импульсов однавибратора4 (ведомого вала) меняется, что ведет к появлению на одном информационном выходе счетчика 5 сигнала логической единицы, Блок 7 сигнализации регистрирует этот сигнал, Одновременно этот сигнал через одновибратор 4 блокирует работу счетчика 5на время, удобное для визуальнойрегистрации оператором по блоку 7сигнализации. 1 ил.1363281 Сигнализатор работает следующим образом.При синхронном вращении валов (относительная скорость их вращения 25 равна нулю) частоты импульсных сигналов на выходах импульсных датчикови 2 и одновибраторов 3 и 4 одинаковые. В этом режиме работы на первом .выходном счетчике 5 импульсов ЗО периодически появляется " 1". На остальных выходных разрядах счетчика 5 импульсов сохраняется "О", Блок 7 сигнализации выключен, что свидетельствует о синхронном вращении валов,5При рассогласовании в скорости вращения валов, т.е, при буксовании ведомого вала относительно ведущего, частота импульсов на выходе импульсного датчика 2 понижается по отноше О нию к частоте импульсов на выходе импульсного датчика 1. Когда частота понижается настолько, что выполняется соотношение 45 Т При использовании предлагаемого сигнализатора для контроля валов с частотой вращения, не превьппающей 60 об/мин (Т = 1 с), он может быть дополнительно упрощен за счет исключения элемента ИЛИ 6, В этом случае управляющий вход одновибратора 4 и вход блока 7 соединяют с выходом второго разряда счетчика 5 (пунктирная линия на чертеже), .что обеспечивает получение импульса на входе блока 7 длительностью 2 Тс 7 2 с,55 Изобретение относится к автоматике и предназначено для контролясинхронности вращения валов, в частности сйлового привода почвообраба 5тывающих машин,Целью изобретения является упрощение сигнализатора.На чертеже изображена структурная схема сигнализатора. 1 ОСигнализатор содержит импульсныедатчики 1 и 2, соединенные соответ"ственно с ведущим и ведомым валами,одновибраторы 3 и 4, счетчик 5, элемент ИЛИ 6, блок 7 сигнализации. Од гновибратор 4 содержит резистор 8,элементы ИЛИ-НЕ 9 и 10, конденсатор11. Блок 7 сигнализации состоит изрезисторов 12, 13, транзистора 14и излучающего светодиода 15. 20 где Тп - период следования импульсов на входе К счетчика 5;Тс " период следования импульсовна входе С счетчика 5,- длительность импульса навыходе одновибратора 4, то во втором разряде счетчика 5 появляется "1", которая, пройдя через элемент ИЛИ б, поступает на управляющий вход одновибратора 4 и блокирует его работу. В результате этого на выходе элемента ИЛИ-НЕ 10 и вхоФ де К счетчика 5 устанавливается сигналО На выходе второго разряда счетчика 5 "1" сохраняется в течение времени 2 ТС, по истечении которого на выходе этого разряда устанавливается "О", а в следующем разряде счетчика 5 - "1", которая через элемент ИЛИ 6 продолжает блокировать работу одновибратора 4 в течение времени 4 ТВследствие этогосна выходе элемента ИЛИ 6 формируется импульс длительностью 6 Т , который поступает на вход блока 7 сигнализации и включает светодиод 15, сигнализирующий о рассинхронизации скоростей вращения валов, После установки "0" на выходе элемента ИЛИ 6 блокирующий сигнал с управляющего входа одновибратора 4 снимается и сигнализатор вновь переходит в следящий режим работы, обеспечивающий контроль синхронности вращения валов,Сигнализатор целесообразен при контроле вращения сравнительно тихоходных валов, частота вращения которых не превьппает 240 об/мин, что соответствует Т = 0,25 с, В этом случае время включения светодиода 15 и звукового сигнала (не показан) составляет 6 ТС = 1,5 с, что достаточно для регистрации оповещающего сигнала оператором, В том случае, когда частота вращения существенно превышает 240 об/мин и необходимо увеличить время включения блока 7,применяют элемент ИЛИ 6 с большим числом входов, подключая их к выходам последующих разрядов двоичного счетчика 5, Так, например, использование трехвходового элемента ИЛИ б и четырех- разрядного счетчика 5 обеспечивает получение на выходе элемента ИЛИ 6 импульса длительностью 14 Тп.1363 г 81 формула изобретения Составитель М.СидороваТехред Л. Олейник Корректор В.Бутяга Редактор Е,Копча Тираж 544 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 6366/44 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Сигыализатор вращения валов, содержащий первый и второй импульсные датчики перемещения, выходы которых соединены с информационными входами соответственно первого и второго одновибраторов, выходы которых соединены с входами счетчика, один вы ход которого соединен с первым входом элемента ИЛИ, выход которогосоединен с входом блока сигнализации, о т л и ч а ю щ и й с я тем,что, с целью упрощения сигналнзатора, другой выходсчетчика соединенс вторым входом элемента ИЛИ, выходкоторого соединен с управляющим входом второго одновибратора.
