Преобразователь кода семисегментного индикатора в двоично десятичный код

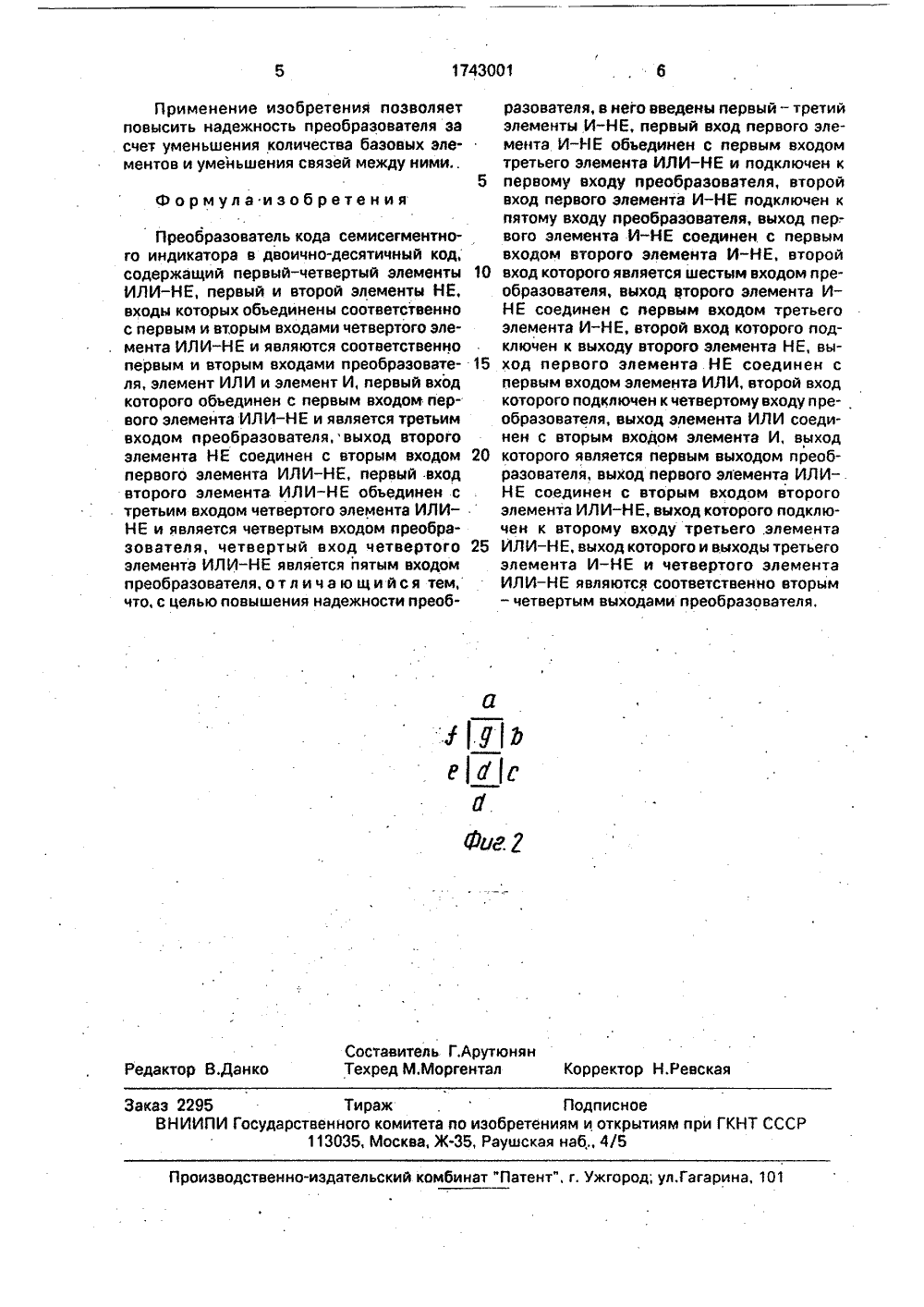

Оюз сОВетскихОЦИАЛИСТИЧЕСКИЕСПУБЛИК 1243001 А 1 ю НО САНИЕ ИЗОБРЕТЕНИЯ ВИДЕТЕЛ ЬСТВ ВТОРСКО нститут Л. Бабахническии ахкамя,н ство СССР(54) ПРЕОБРАЗОВАТЕЛЬ КОДА СЕМИСЕГМЕНТНОГО ИНДИКАТОРА В ДВОИЧНОДЕСЯТИЧНЫЙ КОД(57) Изобретение относится к вычислительной технике, Его использоваиие в преобразователях кодов обеспечивает повышение надежности, Это достигается за счет уменьшения числа элементов и соединений. Преобразователь содержит 2 элемента НЕ 1, 2, элемент ИЛИ 3, элемент И 4, 4 элемента ИЛИ-НЕ 5, 6, 7, 11, 3 элемента И-НЕ 8, 9, 10. 2 ил.Изобретение относится к вычислительной технике и предназначено для преобразования кода семисегментного индикатора в двоично-десятичный код. Известен преобразователь кода семисегментного индикатора в двоично-десятичный код, содержащий шесть входных шин, четыре выходные шины, четыре двухвходовых элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, семь элементов 2 И-НЕ и пять элементов НЕ с соответствующими связями между элементами,Недостатком указанного преобразователя является низкая надежность, обусловленная большим числом базовых элементов и связей между ними (не учитывая также то, что каждый двухвходовый элемент ИСКЛ ЮЧАЮЩЕЕ ИЛИ содержит минимум три базовых элемента со своими связями.Известен преобразователь кода семисегментного индикатора в двоично-десятичный код, содержащий два элемента НЕ, пять элементов 2 И, один элемент ЗИ, два элемента ЗИЛИ - НЕ, два элемента 4 ИЛИНЕ, один элемент 2 ИЛИ, два элемента 4 ИЛИ и один элемент 5 ИЛИ,Недостатком известного преобразователя является низкая надежность, обусловленная наличием промежуточного преобразования кода семисегментного индикатора в десятичный код, а также большого числа логических элементов и связей между ними,. Цель изобретения - повышение надежности преобразователя.Указанная цель достигается тем, что в преобразователь введены первый-третий элементы И - НЕ, первый вход первого элемента .И-НЕ объединен с первым входом третьего элемента ИЛИ - НЕ и подключен к первому входу преобразователя, а второй, соединенный с четвертым входом четвертого элемента ИЛИ-НЕ, подключен к пятому входу преобразователя, выход четвертого элемента ИЛИ - НЕ является четвертым выходом преобразователя, выход первЬго элемента И - НЕ соединен с первым входом второго элемента И-НЕ, второй вход кото, рого является шестым выходом преобразователя, а выход соединен с вторым входом третьего элемента И-НЕ, второй вход которого соединен с выходом второго элемента НЕ, выход третьего элемента И-НЕ является третьим выходом преобразователя, выход первого элемента ИЛИ-НЕ подсоединен к второму входу второго элемента ИЛИ-НЕ, выход которого подключен к второму входу третьего элемента ИЛИНЕ, выход которого является вторым выходом преобразователя, выход первого элемента НЕ соединен с первым входом элемента ИЛИ, второй вход которогоподключен к четвертому входу преобразо 5 вателя, а выход -к второму входу элементаИ, выход которого является первым выходом преобразователя.На фиг.1 приведена принципиальнаясхема преобразователя; на фиг,2 - обоэна 10 чение сегментов семисегментного индикатора.Преобразователь содержит элементыНЕ 1 и 2, 2 ИЛИ 3, 2 И 4, 2 ИЛИ-НЕ 5-7,2 И-НЕ 8-10, 4 ИЛИ-НЕ 11, входные шины15 12-17, выходные шины 18-21.Входные шины 12-17 соответствуютсегментам а, Ь, б, е,и 9 семисегментногоиндикатора соответственно (фиг,2), Выход.ные шины 18-21 соответствуют двоично-де 20 сятичному коду с весами разрядов 2 О, 2, 2и 2 соответственно.Элементы 2 ИЛИ 3 и 2 И 4 формируют нашине 18 сигнал младшего разряда выходного кода (20), описываемый выражением25Ао - е(1+ а),Элементы 2 ИЛИ-НЕ 5 - 7 формируют на шине 19 сигнал второго разряда выходного30 кода(2 ), описываемый выражениемА 1-а+1+е+ ЬЭлементы 2 И - НЕ 8-10 формируют на35 шине 20 сигнал третьего разряда выходного кода (2 ), описываемый выражениемАг- Ь о(д а).Элемент 4 ИЛИ-НЕ 11 формирует на 40 шине 21 сигнал старшего разряда выходного кода (2 з), описываемый выражениемАз а+Ь+ 1+ 945 Инверторы НЕи 2 обеспечивают ин-версию сигналов входных шин 12 и 13, соответствующих сегментам а и Ь семисегментного индикатора.При подаче на входные шины 12-17 сиг налов кода семисегментного индикатора собщим анодом и сегментами а, Ь, с, б, е, 1 и.9. соответствующего цифрамот 0 до 9. навыходных шинах 18-21 появляются сигналыдвоичнодесятичного кода с весами разря дов 2,2,2,2 соответствующих цифр.,оЕсли код семисегментного индикаторапредназначен для управления индикаторами с общим катодом, на входные шины устройства нужно подать инверсные сигналы.1743001 Применение изобретения позволяет повысить надежность преобразователя за счет уменьшения количества базовых элементов и уменьшения связей между ними.,Формула изобретения Составитель Г,АрутюнянТехред М.Моргентал Корректор Н,Ревская Редактор В,Данко Заказ 2295 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород; ул,Гагарина, 101 Преобразователь кода семисегментного индикатора в двоично-десятичный код, содержащий первый-четвертый элементы ИЛИ-НЕ, первый и второй элементы НЕ, входы которых объединены соответственно с первым и вторым входами четвертого элемента ИЛИ-НЕ и являются соответственно первым и вторым входами преобразователя, элемент ИЛИ и элемент И, первый вход которого объединен с первым входом первого элемента ИЛИ-НЕ и является третьим входом преобразователя, выход второго элемента НЕ соединен с вторым входом первого элемента ИЛИ - НЕ, первый вход второго элемента ИЛИ-НЕ объединен с третьим входом четвертого элемента ИЛИНЕ и является четвертым входом преобразователя, четвертый вход четвертого элемента ИЛИ-НЕ является пятым входом преобразователя, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности преобразователя, в него введены первый - третий элементы И-НЕ, первый вход первого элемента И - НЕ объединен с первым входом третьего элемента ИЛИ - НЕ и подключен к 5 первому входу преобразователя, второйвход первого элемента И - НЕ подключен к пятому входу преобразователя, выход пер.- вого элемента И-НЕ соединен с первым входом второго элемента И-НЕ, второй 10 вход которого является шестым входом преобразователя, выход второго элемента И - НЕ соединен с первым входом третьего элемента И-НЕ, второй вход которого подключен к выходу второго элемента НЕ, вы ход первого элемента. НЕ соединен спервым входом элемента ИЛИ, второй вход которого подключен к четвертому входу преобразователя, выход элемента ИЛИ соединен с вторым входом элемента И, выход 20 которого является первым выходом преобразователя, выход первого элемента ИЛИ-.НЕ соединен с вторым входом второго элемента ИЛИ-НЕ, выход которого подключен к второму входу третьего .элемента 25 ИЛИ - НЕ, выход которого и выходы третьегоэлемента И - НЕ и четвертого элемента ИЛИ - НЕ являются соответственно вторым - четвертым выходами преобразователя,
