Преобразователь двоично-десятичного кода в семисегментный код

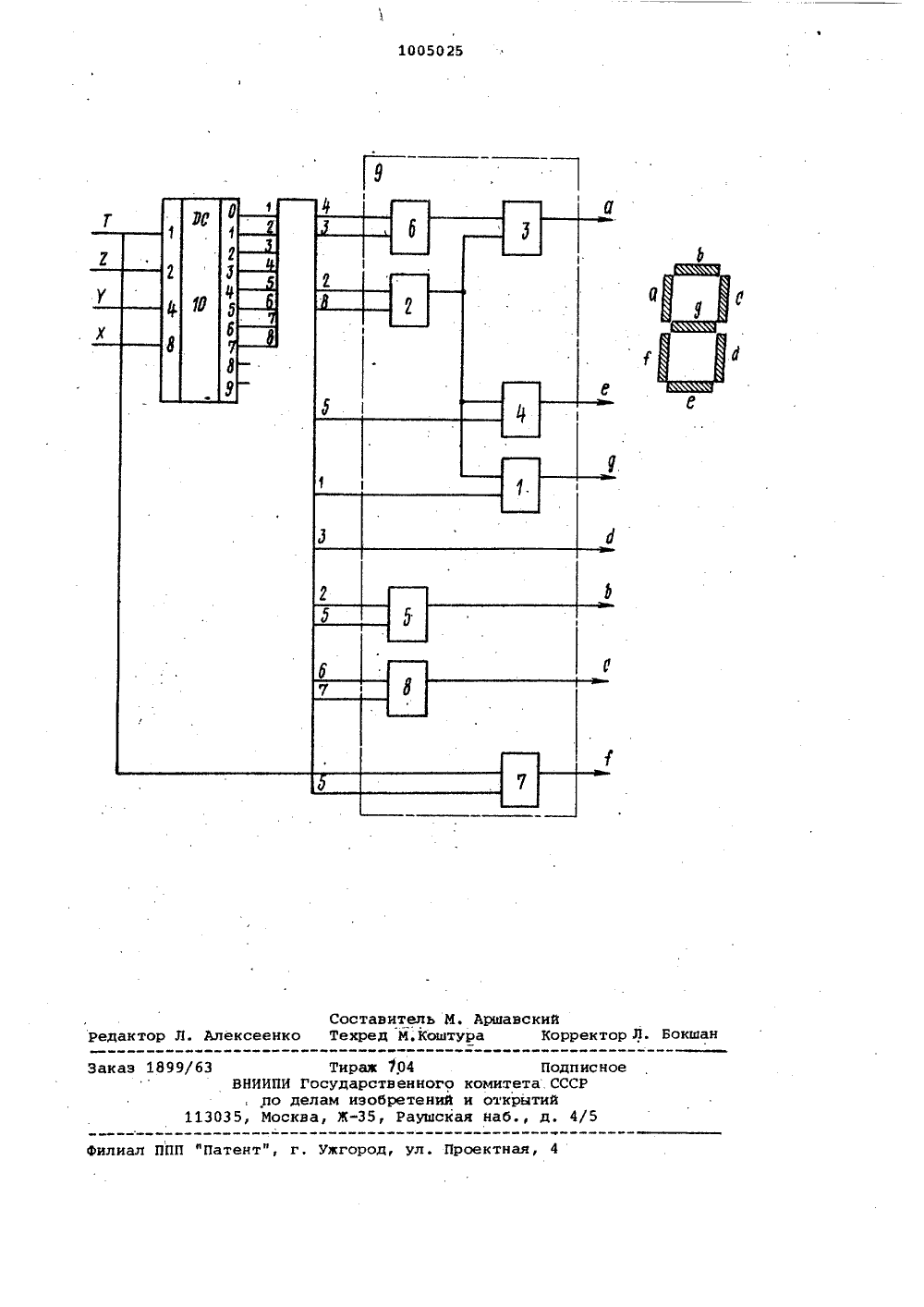

72) Авторыизобретени В .И. Абакумова, В.П. Дерновой,Т.Т.Пурцеладзе и Н.И.ЭбралидзЕ Тбилисск аучно редст сследователвскавтоматизации) Заявитель 54) П ВРАЗ ОВ АТЕЛЬ "Д В СЕМИСЕГМЕН ЧНО-ДЕСЯТИЧНОГО КЙ КОД 2 Поставленная цель достигается тем, что в преобразователе двоично- . десятичного кода в семисегментный код, содержащем дешифратор и шифратор, выходы которого являютая выходами преобразователя, а входЫ соединены с соответствующими выходами дешифратора, входы которого являются соответствующими разрядными информационными входами преобразователя, шифратор содержит восемь элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, причем первый выход дешифратора соединен с первым входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход которого соединен с выходом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и с первыми входами третьего и четвертого элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, выходы которых являются первым и вторым выходами преобразователя соответственно, второй выход дешифратора соединен с первыми входами второго и пятого. элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, третий выходдешифратора соединен с первым входом шестого элемента. ИСКЛЮЧИЙЦЕЕ ИЛИ и является третьим выходом пре-. образователя, информационный вход младшего разряда которого соединен с первым входом седьмого элемента ИСизобре овател 0 Изобретение относится к автоматике и вычислительной технике иможет быть использовано в автоматизированных системах управления технологическими процессами,5Известен преобразователь двоично-десятичного кода в код семисег-ментного индикатора, содержащий дешифратор на элементах И-НЕ и шифратор на элементах И-НЕ и 2 ИИЛИ-НЕ,входы которых подключены к выходамдешифратора и к информационным входам преобразователя 1 .Недостаток известного преобразователя состоит в необходимости семиинформационных входов и относительно большой объем аппаратуры.Наиболее близким к предлагаеМомупо технической сущности и схемномупостроению является преобразовательдвоично-десятичного кода в код семисегментного индикатора, содержащийдешифратор и шифратор 23Недостатки данного преобразователя состоят в использовании кодов с , 2весами 4-2-2-1, большом числе входови относительно большом объеме аппаратуры.Цель тен ия - упрощениепреобраз я.1005025 КЛЮЧАЮЩЕЕ ИЛИ, четвертый выход дешифратора соединен с вторым входомшестого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ,выход которого соединен с вторымвходом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, пятый выход дешифратора 5соединен с вторыми входами четвертого, пятого и седьмого элементовИСКЛЮЧАЮЩЕЕ ИЛИ, шестой и седьмойвыходы дешифратора соединены соответственно с первым и вторым входами восьмого элемента ИСКЛЮЧАЮЩЕЕ ИЛИвыход которого является четвертымвыходом преобразователя, пятый, шестой и седьмой выходы которого соединены соответственно с выходами первого, пятого и седьмого элементов ИСКЛЮЧИОЩЕЕ ИЛИ, воаьмой выход дешифратора соединен с вторым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ.На чертеже приведена блок-схема предлагаемого преобразователя.Устройство содержит элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 1-8, в совокупности образующие шифратор 9, дешифратор 10. Двоично-десятичные коды, соответ-. ствующие индицируемой цифре, а также состояния сегментов индикатора при ее индикации приведены в таблице,Двоично-десятичныйкод на входах Состояния сегментов Цифра а Ь с й е Х У 2 Т 1 1 0 0 О 1 О1 1 0 1 1 1 1 0 1 1. 1 8. 1 1 О 1 тмечены сегменты, индицируеиаекоде, а цифрой О - неиндицируеьие. кроме состояния, Соответствующего коду цифры 4 - 0100, характерно нали-. чке единицы в младшем разряде двоично-десятичного кода.Исходя иэ этого, аналитические выражения для неиндицируеьих состояний сегментов могут быть составлены следующим образом:а=1+2+3+7=ХУ 2 Т+ХУ 2 Т+Хугт+ХугТ ь=1+4=хугт+хугтс 5+6=ХУ 2 Т+ХУ 2 ТЛ=хугтеф 1+4+7=ХУТ+ХУ 2 Т+ХУ 2 ТЙ=Т+4 Т+ХУ 2 Т вместо 2=1+3+4+5+7+9==хугт+хугт+хугт+хугт+хугт+хугт. ф 0+1+7=ху 2 т+хУ 2 Т+хугтИспользование свойств дешифратора не иметь больше одного возбужденного1 0 0 0 0 О 0 0 1 0 О 1 О 0 О 1 1 0 1 О 0 0 1 О 1 0 1 1 0 О 1 1 1 1 О 0 0 1 0 0 1 П р и м е ч а н и е. днфрой 1 опри данномКак видно из таблицы, число членов совершенной нормальной диэьюктивной формы СНДФ) для каждого сегмента минимально, если составляютсяаналитические выражения для неиндицируемых состояний сегментов, Так,например, в аналитическом выражении для сегмента а будет шесть членов СНДФ, если составить его для индицируеьнх состояний, и всего четыре, если составить его для неиндицируеьых состояний,Исключение составляет сегмент Е, . 60у которого неиндицируемых состоянийшесть, а индицируемых - четыре. Упростить выраженйе для сегмента Г позволяет то обстоятельство, что длявсех его неиндицируеьых состояний, 65 1 1 1 0 0 1 1 1 1 О 1 1 1 1 1 0 1 1 1 1 1 0 0 0 1 1 О 1 0 1 0 1 1 1 0 О 1 1.выхода позволяет построить шифраторна элементах ИСКЛЮЧАЮЩЕЕ ИЛИ, имею,щих самостоятельное конструктивноеоформление в распространенных сериях ИС, что позволяет сократить число.элементов шифратора, так .как отпадает необходимость в .дополнительноминвертировании выходных сигналов .Использование элементов ИСКЛЮЧАЮЩЕЕ ИЛИ,.обеспечивает наиболее экономную реализацию шифратора, так какпозволяет использовать общие для разных сегментов члены СНДФ и организовать на двух элементах схему ИЛИ без, инверсии для трех переменных.Каждый выход преобразователя"управляется одним сегментом индикации и обозначен на чертеже соответствующей буквой одноименной с обозначением соответствующего сегмента ).Преобразователь работает следующим образом.На информационные входы, обозначенные на чертеже Х, У., Х, Т, подаются двоично-десятичные коды отображаемой цифры в соответствии с таб-.лицей . В зависимости от поданногокода возбуждаются тот или иной выходдешифратора. Сигнал с возбужденноговыхода дешифратора, пройдя черезсоответствующие элементы шифратора,поступает на требуемые выходы преобразователя и гасит соответствующие сегменты индикатора.Так, например, при подаче кода0000 на входы Х, У, Е, Т у дешифратора возбуждается первый выход, аостальные остаются невозбужденными.Сигнал с первого выхода дешифраторапоступает на вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 8 и проходит через негона выход, управляющий сегментом д.На выходах, управляющих другими сегментами а, Ь, с, й, е, Е), присутствуют низкие потенциалы, а навыходе д - высокий, т.е. сегментпогашен, а все остальные индицируются.,При подаче на входы Х, У, У, Ткода 0001 у дешифратора возбуждается второй выход. Сигнал с этоговыхода подается на вход элементовИСКЛЮЧАЮЩЕЕ ИЛИ 7 и 9. С выхода элемента 7 сигнал поступает на входэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 4, а такжена. соответствующие входы элементов5 и 8,Пройдя соответствующие элементы,высокий потенциал попадает на вы-ходы а, е, ц. С выхода элемента 9высокий потенциал попадает на выходЬ. Одновременно высокий потенциалс первого входа дешифратора поступает через второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ б на выход Й.Таким образом,на выходах а, Ь,е, Е, д йрисутствуют высокие потенциалы, гасящие соответствующие сегменты, а на выходах с и Й - низкие, зажигающие их.Работа преобразователя при остальных кодовых комбинациях на входах аналогична описанной.Формула изобретения10 Преобразователь двоично-десятичного кода в семисегментный код,содержащий дешифратор и шифратор,выходы которого являются выходамипреобразователя, а входы соединены с15 соответствующими выходами дешифратора, входы которого являются соответствующими разрядными информационными входами преобразователя, о тл и ч а ю щ и й с я тем, что, с20 целью упрощения преобразователя, внем шифратор содержит восемь элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, причем первый выход дешифратора соединен спервым входом первого элемента ИС 5 КЛЮЧАЮЩЕЕ ИЛИ, второй вход которогосоединен с выходом второго элементаИСКЛЮЧАЮЩЕЕ ИЛИ и с первыми входамитретьего и четвертого элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, выход которых являются первым и вторым выходами преобразователя соответственно, второйвыход дешифратора соединен с первымивходами второго и пятого элементовИСКЛЮЧАЮЩЕЕ ИЛИ, третий выход дешифратора соединен с первым входом шестого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и является третьим выходом преобразователя, информационный вход младшегоразряда которого соединен с первымвходом седьмого элемента ИСКЛЮЧАЮ -40 щеЕ ИЛИ, четвертый выход дешифратора соединен с вторым входом шестого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выходкоторого соединен с вторым входомтретьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ,45 пятый выход дешифратора соединен свторыми входами иетвертого, пятогои седьмого элементов ИСКЛЮЧАЮЩЕЕ ИЛИ,шестой и седьмой выходы дешифраторасоединены соответственно с первым ивторым входами восьмого элементаИСКЛЮЧАЮЩЕЕ ИЛИ, выход которого является четвертым выходом преобразователя, пятый, шестой и седьмой выходы которого соединены соответствен 55 но с выходами первого, пятого иседьмого элементов ИСКЛЮЧАЮЩЕЕ ИЛИ,восьмой выход дешифратора соединенс вторым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ.Источники информации,принятые во внимание при экспертизе1Авторское свидетельство СССР9 645149, кл. С 06 Р 5/00, 1976 .2. Патент США 9 3146436,кл. 340-336, опублик . 1971.10050 2 Б Соста Техре тель И. АршавскийМ.Коштура Корректор Л. Бокш Редактор Л. Алексеен Заказ 1899/б Подписноекомитета СССРи открытийя наб., д. 4/5 иал ППП "Патент", г, Укгород, ул. Проектная 3 Тирак 704ВНИИПИ Государственног
