Чэг., . ” ггш: gt; amp; ., ., illв. а. лучкинr,: t, “; ••

Номер патента: 173671

ZIP архив

Текст

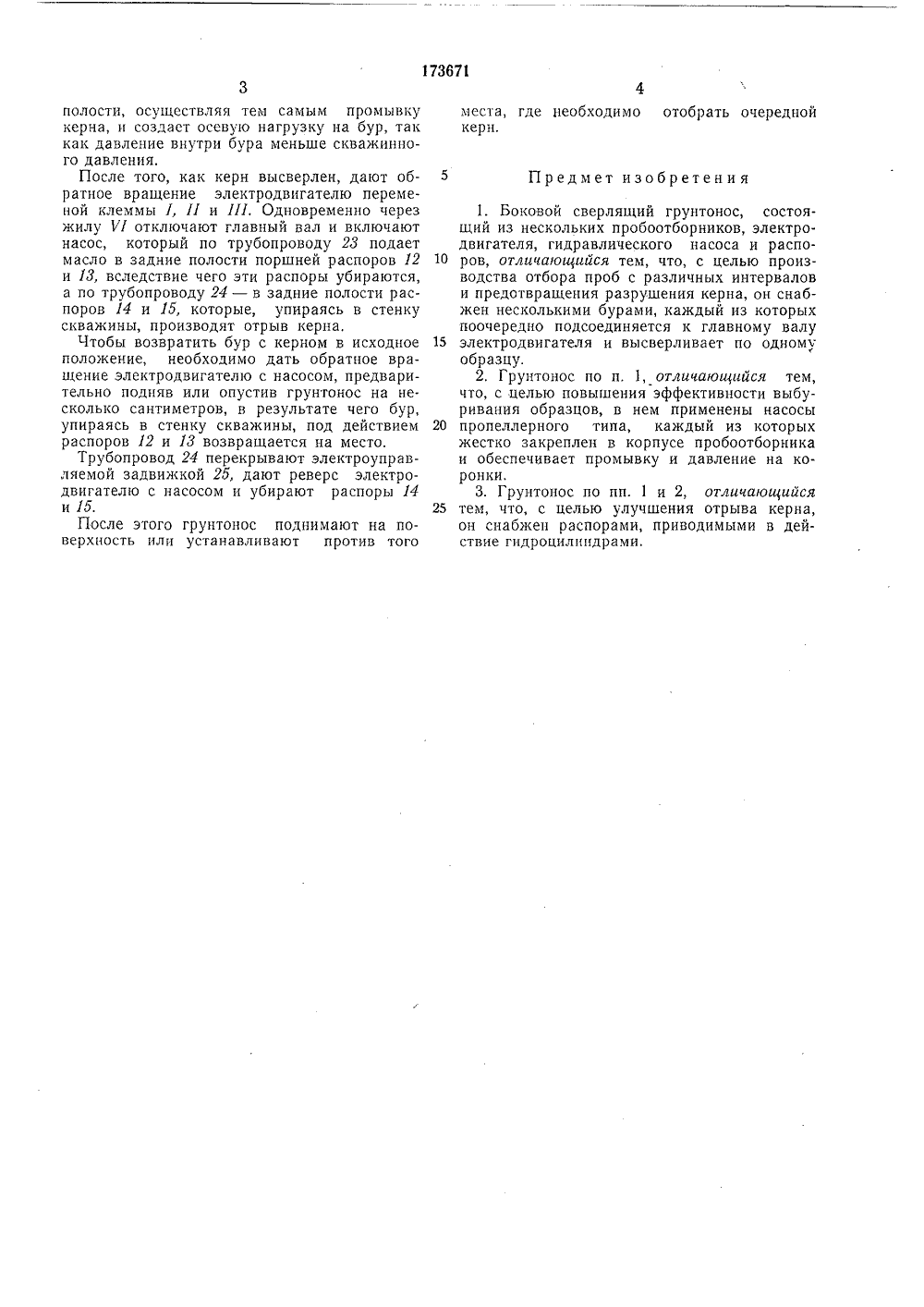

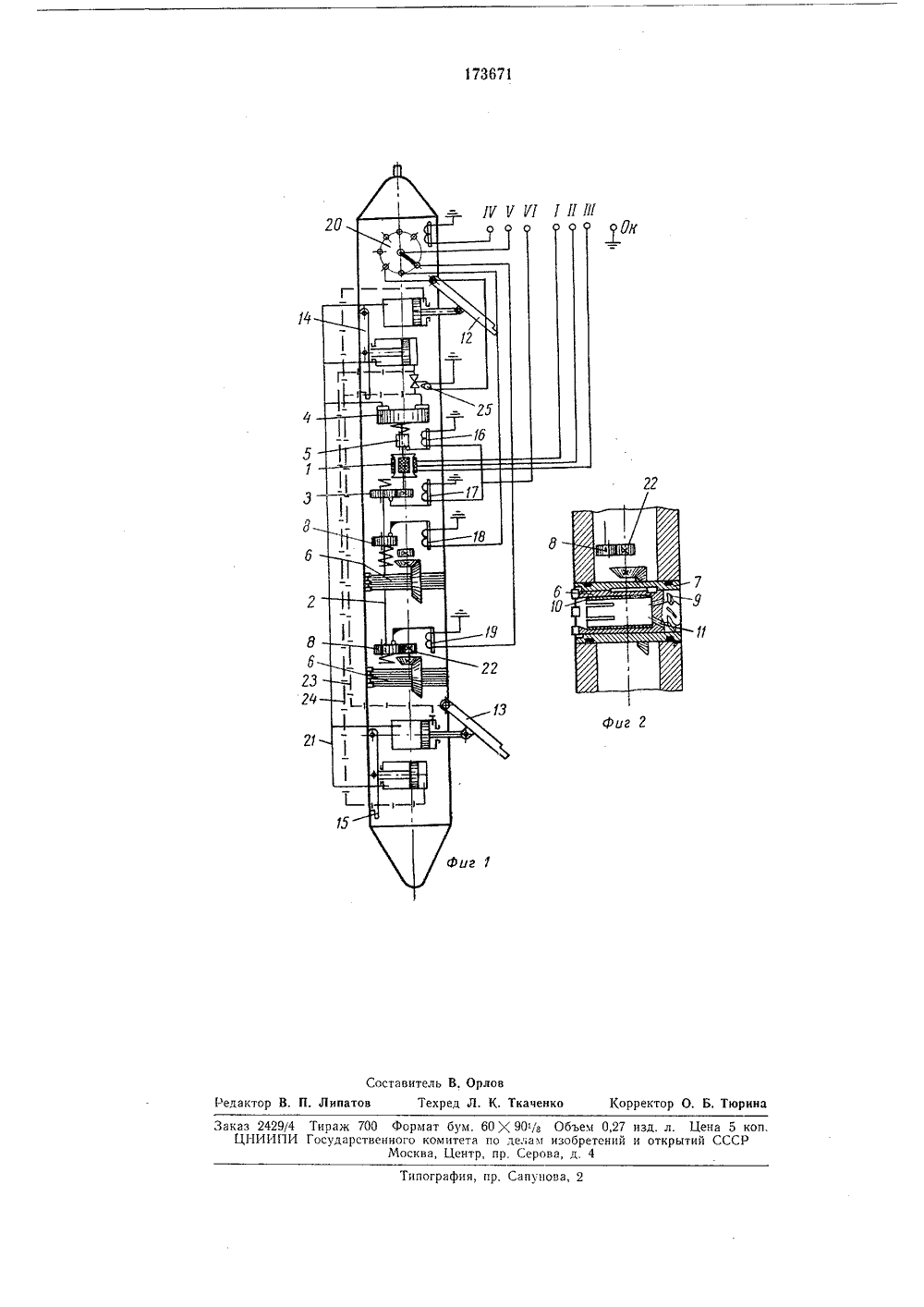

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистиыеских Республик73671 СВИДЕТЕЛЬСТВУ К АВТОР ависимое от авт. свидетельства М аявлено 09,Ч.1962 ( 778195/22-3) а, 18,с присоединением заявк Государственный комитет по делам изобретений н открытий СССРМПК Е 2 иорите К 622,243.64(088,8 Опубликовано 06.Ч 111.1965. Бюллетень М 16 ликования описания 14.1 Х,19 ат ОКОВОЙ СВЕРЛЯЩИЙ ГРУНТО грунтоносы скважину на поверхности, верливающей ра 6 предст с 9. Бур сн одцисная группа Л Известны боковые сверлящиеСГи СГ, опускаемые вкабель-канате и управляемые сс одной буровой колонкой, выснесколько образцов,Предлагаемый грунтонос отличается от известных тем, что он снабжен несколькими бурами, которые, поочередно подсоединяемые кглавному валу электродвигателя, высверливают по одному образцу. В бурах примененынасосы пропеллерцого типа, каждый из которых, жестко закрепленный в корпусе пробоотборника, обеспечивает промывку и давлениена коронки. Благодаря указанным конструктивным особенностям стало возможно производить отбор проб с различных интервалов,предотвращая при этом разрушение керна, атакже повысить эффективность выбуриванияобразцов. Для лучшего отрыва керна устройство снабжено распорами, приводимыми вдействие гидроцилиндрами.На фиг. 1 дана принципиальная схема грунтоноса; на фиг. 2 - схема пробоотборника.Боковой грунтонос включает в себя электродвигатель 1, соединенный с главным валом 2нормально включенной управляемой муфтой3 и с гидравлическим насосом 4 нормальноотключенной муфтой 6; буры б с втулкой 7 имуфтой 8,Задняя часть бу ав бйпропеллерный насо аб вым кернодержателем 10, а его внутренняяполость соединена со скважиной отверстиями П.Для прижатия грунтоноса к стенке скважи 5 ны служат распоры 12 и 13, а для отрывакерна - распоры 14 и 16,Электромагниты 16 и 17, параллельно подключенные к жиле ЪЧ кабеля, и электромагниты 18 и 19, подключенные к жиле 1 через0 переключатель 20, предназначены для включения и отключения муфт.Грунтонос опускают в скважину на кабельканате. По жиле И подают ток ца электромагниты 16 и 17, в результате чего муфта 35 выходит из зацепления с главным валом 2, амуфта 6 соединяет вал электродвигателя 1 свалом насоса 4. Затем включают электродвигатель, подавая ток по жилам 1, П и 111 кабеля; насос по трубопроводу 21 направляет0 жидкость в передние полости поршней распоров 12 и 13, которые прижимают грунтонос кстенке скважины,Отключая ток в жиле И кабеля, останавливают насос и включают главный вал. Пода 5 вая ток на жилу 1 Р, включают одну из муфт8. Затем подают напряжение на клеммы электродвигателя 1, приводя во вращение главный вал 2, муфту 8, шестерню 22, втулку 7 ибур б.0 При вращении бура насос 9 втпромывочную жидкость из его в йполости, осуществляя тем самым промывку керна, и создает осевую нагрузку на бур, так как давление внутри бура меньше скважинного давления.После того, как керн высверлен, дают обратное вращение электродвигателю переменой клеммы 1, 11 и 111, Одновременно через жилу Л отключают главный вал и включают насос, который по трубопроводу 23 подает масло в задние полости поршней распоров 12 и И, вследствие чего эти распоры убираются, а по трубопроводу 24 - в задние полости распоров 14 и 15, которые, упираясь в стенку скважины, производят отрыв керна.Чтобы возвратить бур с керном в исходное положение, необходимо дать обратное вращение электродвигателю с насосом, предварительно подняв или опустив грунтонос на несколько сантиметров, в результате чего бур, упираясь в стенку скважины, под действием распоров 12 и И возвращается на место.Трубопровод 24 перекрывают электроуправляемой задвижкой 25, дают реверс электродвигателю с насосом и убирают распоры 14 и 15.После этого грунтонос поднимают на поверхность или устанавливают против того места, где необходимо отобрать очереднойкерн.5 Предмет изобретения1. Боковой сверлящий грунтонос, состоящий из нескольких пробоотборников, электро.двигателя, гидравлического насоса и распо 10 ров, отличающийся тем, что, с целью производства отбора проб с различных интервалови предотвращения разрушения керна, он снабжен несколькими бурами, каждый из которыхпоочередно подсоединяется к главному валу15 электродвигателя и высверливает по одномуобразцу.2. Грунтонос по п. 1, отличающийся тем,что, с целью повышения эффективности выбуривания образцов, в нем применены насосы20 пропеллерного типа, каждый из которыхжестко закреплен в корпусе пробоотборникаи обеспечивает промывку и давление на коронки.3. Грунтонос по пп. 1 и 2, отличающийся25 тем, что, с целью улучшения отрыва керна,он снабжен распорами, приводимыми в действие гидроцилнпдрами,Составитель В. Орловдактор В, П. Липатов Техред Л. К. Ткаченко Корректор О. Б, ТюринаЗаказ 2429/4 Тираж 700 Формат бум. 60 К 90/8 Объем 0,27 изд. л. Цена 5 коп ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4ипография, пр. Сапунова, 2

Смотреть

Заявка

778195

МПК / Метки

МПК: E21B 49/06, G01N 1/08

Метки: illв, ггш, лучкинr, чэг

Опубликовано: 01.01.1965
