Пулевой перфоратор последовательного дейс-йбйя••••-

Номер патента: 173670

Авторы: Вицени, Горбенко, Золин, Чичварин

ZIP архив

Текст

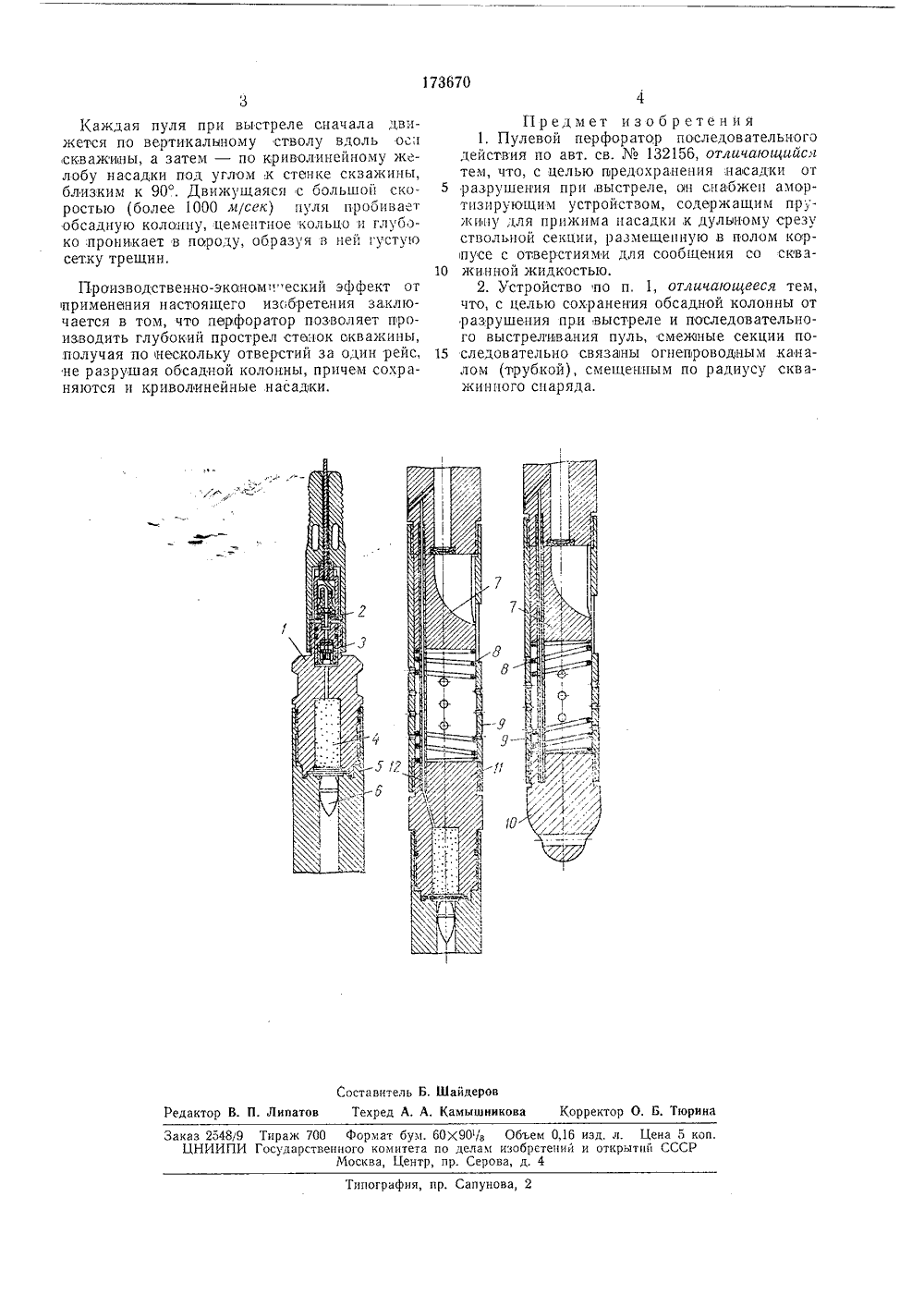

173670 ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик Зависимое от авт, свидетельства132156Заявлено 05.Ч 1.1962 ( 782054/22-3) л, 5 а, 18 с присоединением заявки1 ЧПК Е 21 Ь Государственныйомитет по деламизобретенийи открытий СССР ПриоритетОпубликовано 06 Ч 111.1965, Бюллетень1Дата опубликования описания 6,Х,1965 ДК 622,245.14 (088.8) Авторы изобретенг Применяемые вые перфоратор насадкой на ко канал для пово пробивной спос вать коллекторьдо настоящего ы с вертикаль гце, имеющей рота пули, обл бностью, позво с весьма плот времени пуленым стволом и криволинейный адают большой ляющей вскрыыми породами. Вместе с т в усоверше н ая,н асадка тается в скв осколками. форатор являетерфоратора по устройства, кокриволинейной о использовать засорение скваоггисная груига Л 10 Е. М, Вицени, Л, А, Горбе м такие перфораторы нуждаются ствовании, так как криволинейпри выстреле разрушается и осжине, засоряя ее металлическими Предлагаемыи пулевои перся модификацией пулевого павт. св. 132156.Введение амортизирующеготорое устраняет разрушенненасадки, позволяет многократперфоратор и предотвращаетжины,На чертеже изображен разрез перфоратора.Перфоратор состоит из зажигательной головки 1 с электровводом 2, пиропатроном 8 и пороховым зарядом 4, ствольных секций б с пулей б в вертикальном канале, криволинейной насадки 7 и пружины 8, заключенных в полом, корпусе 9 с отверстиями и,наконечником 10. М. Л. Золин н А, П, Чичварин Перфоратор может быть выполнен из нескольких ствольных секций, соединенных меж ду собой промежуточными пороховыми камерами 11. Смеиные секции связаны трубкой 12 5 таким образом, что пулевой канал предыдущей секции сообщается с пороховой камерой последующей секции. Число пулевых каналов в каждой ствольной секции может колебаться от одного до пяти. В стенках трубчатых,кор пусов выполнены отверстия, через которыепри спуске перфоратора.в скважину проникает находящаяся в ней жидкость, В дальнейшем эта скважинная жидкость служит амортизатором для криволинейной насадки при ее 15 перемещении под воздействием движущейсяпули при,выстреле.Перфоратор действует следующим образом.После его спуска в скважину с поверхности земли по кабелю подается электрический им пульс, от которого воспламеняется пиропатронзажигательной головки. Огневой луч пиропатрона воспламеняет пороховой заряд зажигательной головки. Силой образовавшихся пороховых газов высъреливается пуля верхней 25 секции. После того как пуля переместится кдульному срезу по каналу верхней секции, а пороховые газы по трубке 12 проникнут в пороховую камеру следующей секции, воспламеняется второй пороховой заряд, выстрели- ЗО вая пулю второй секции.и т. д., Тюрина ре тор В. П. Липато 700 Формат бум. 60 Х 90/8 Объем 0,16 изд, л. Цена 5 коп.твенного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4 аз 25489ЦНИИПИ р. Сапунова,пограф Каждая пуля при выстреле сначала движется по вертикальному стволу вдоль осн скважины, а затем - по криволинейному желобу насадки под углом к стенке скважины, близким к 90. Движущаяся с большой скоростью (более 1000 м/сек) пуля пробивает обсадную колонну, цементное кольцо и глубоко проникает в породу, образуя в ней густую сетку трещин. Производственно-экономя "еский эффект от применения настоящего из бретения заключается в том, что перфоратор позволяет производить глубокий прострел стенок скважины, получая по нескольку отверстий за один рейс, не разрушая обсадной колонны, причем сохраняются и криволинейные насадки. Предмет изобретения1, Пулевой перфоратор последовательногодействия по авт. св.132156, отличающийсятем, что, с целью предохранения:насадки от5 разрушения при выстреле, он снабжен амортизирующим устройством, содержащим пр,"- жину для прижима насадки,к дульному срезуствольной секции, размещенную в полом корпусе с отверстиями для сообщения со сква 10 жинной жидкостью,2. Устройство по п, 1, отличающееся тем,что, с целью сохранения обсадной колонны отразрушения при выстреле и последовательного выстреливания пуль, смеиные секции по 15 следовательно связанны огнепроводным каналом (прубкой), смещенным по радиусу скважинпого снаряда.
