Установка для испытания образцов материалов при повторном ударном нагружении

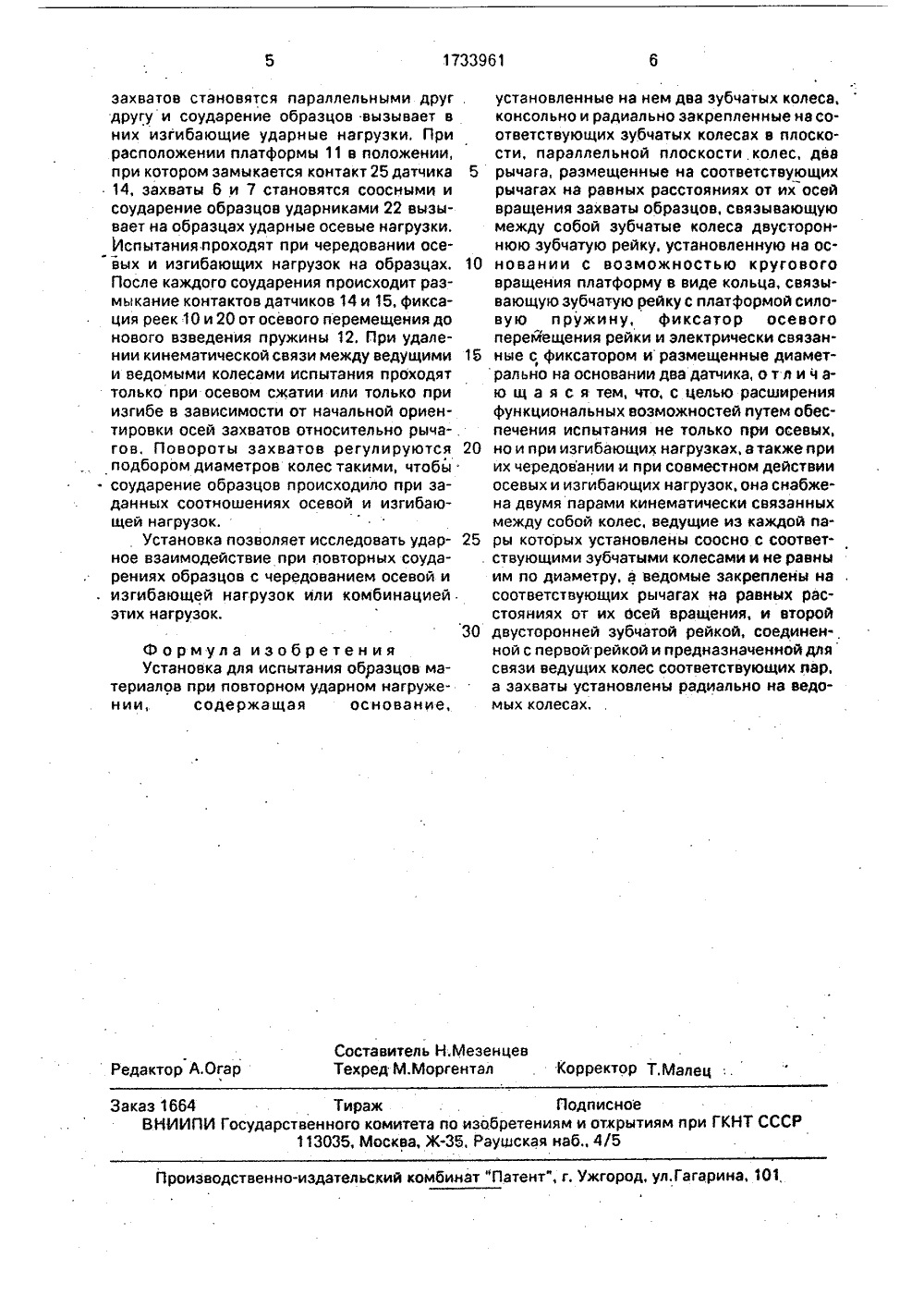

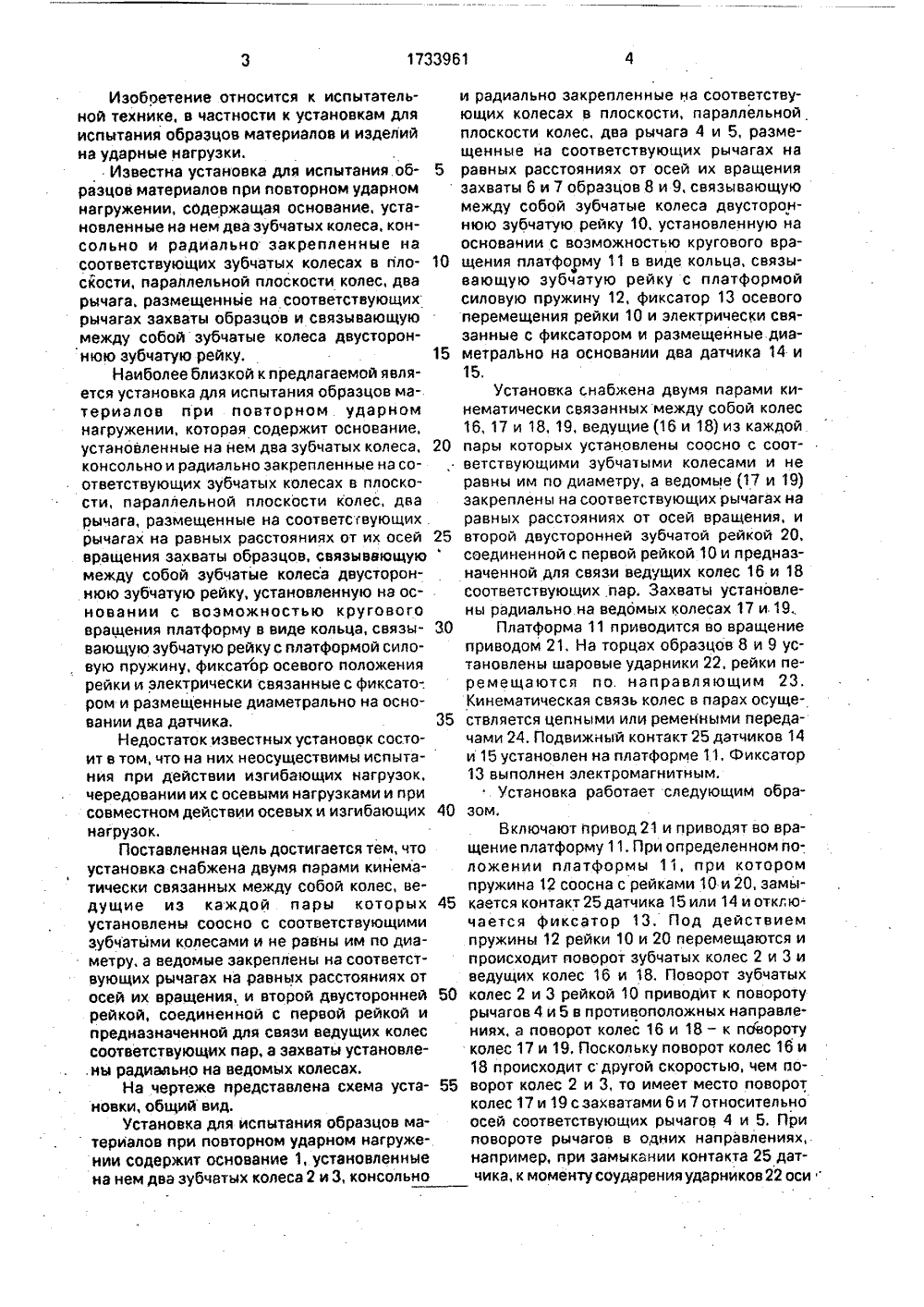

(19) (11) 1 А 1 й 3/32 ПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКО ВИДЕТЕЛЬСТ 4 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ ПРИ ПОВТОРНОМУДАРНОМ НАГРУЖЕНИИ(57) Изобретение относится к испытатель-ной технике. Цель изобретения - расширение функциональных возможностей путемобеспечения испытаний не только при осевых, но и при изгибающих нагрузках, а также при их чередовании и при совместномдействии осевых и изгибающих нагрузок,Установка содержит размещенные на основании 1 зубчатые колеса 2, 3, связанные зубчатой рейкой 10, рычаги 4, 5 с захватами 6, 7 образцов 8, 9, пары кинематически связанных между собой зубчатых колес 16, 17 и 18, 19, рейку 20, платформу 11 в виде кольца, привод 21, датчики 14, 15, размещенные на основании, подвижный контакт 25 датчиков, пружину 12 и электрически связанный с датчиками фиксатор 13 осевого перемещения, связанных между собой реек 10, 20, При вращении платформы 11 замыкание контакта 25 датчика 14 или 15 выключает фиксатор 13, рейки 10, 20 перемещаются пружиной 12, происходит поворот колес 2, 3 с рычагами 4, 5 и колес 16, 18 с колесами 17, 19 и захватами 6; 7; При одном соударении захваты 6, 7 соосны и образцы нагружаются осевой нагрузкой, при соударении после последующего поворота рычагов оси захватов параллельны и образцы нагружаются изгибом. 1 ил.Изобоетенив относится к испытательной технике, в частности к установкам дляиспытания образцов материалов и изделийна ударные нагрузки,Известна установка для испытания.обраэцов материалов при повторном ударномнагружении, содержащая основание, установленные на нем два зубчатых колеса, консольно и радиально закрепленные насоответствующих зубчатых колесах в плоскости, параллельной плоскости колес, дварычага. размещенные на соответствующихрычагах захваты образцов и связывающуюмежду собой зубчатые колеса двустороннюю зубчатую рейку, 15Наиболее близкой к предлагаемой является установка для испытания образцов материалов при повторном ударномнагружении, которая содержит основание,установленные на нем два зубчатых колеса, 20консольно и радиально закрепленные нэ соответствующих зубчатых колесах в плоскости, параллельной плоскости колес, дварычага, размещенные на соответсгвующих.рычагах на равных расстояниях от их осей 25вращения захваты образцов, связывающую "между собой зубчатые колеса двустороннюю зубчатую рейку, установленную на основании с возможностью круговоговращения платформу в виде кольца, связывающую зубчатую рейку с платформой силовую пружину, фиксагор осевого положениярейки и электрически связанные с фиксато-.ром и размещенные диаметрально на основании два датчика. 35Недостаток известных установок состоит в том, что на них неосуществимы испытания при действии изгибающих нагрузок,чередовании их с осевыми нагрузками и присовместном действии осевых и изгибающих 40нагрузок.Поставленная цель достигается тем, чтоустановка снабжена двумя парами кинематически связанных между собой колес, ведущие из каждой пары которых 45установлены соосно с соответствующимизубчатыми колесами и не равны им по диаметру, а ведомые закреплены на соответствующих рычагах на равных расстояниях отосей их вращения, и второй двусторонней 50рейкой, соединенной с первой рейкой ипредназначенной для связи ведущих колессоответствующих пар, а захваты установле.ны радимьно на ведомых колесах,На чертеже представлена схема установки, общий вид.Установка для испытания образцов материалов при повторном ударном нагружении содержит основание 1, установленныена нем два зубчатых колеса 2 и 3, консольно и радиально закрепленные на соответствующих колесах в плоскости, параллельной плоскости колес, два рычага 4 и 5, размещенные нэ соответствующих рычагах на равных расстояниях от осей их вращения захваты 6 и 7 образцов 8 и 9, связывающую между собой зубчатые колеса двустороннюю зубчатую рейку 10, установленную на основании с воэможностью кругового вращения платформу 11 в виде кольца, связывающую зубчатую рейку с платформой силовую пружину 12, фиксатор 13 осевого перемещения рейки 10 и электрически связанные с фиксатором и размещенные диаметрально на основании два датчика 14 и 15,Установка снабжена двумя парами кинематически связанных между собой колес 16, 17 и 18, 19, ведущие (16 и 18) из каждой пары которых установлены соосно с соответствующими зубчатыми колесами и не равны им по диаметру, а ведомые 17 и 19) закреплены на соответствующих рычагах на равных расстояниях от осей вращения, и второй двусторонней зубчатой рейкой 20, соединенной с первой рейкой 10 и предназначенной для связи ведущих колес 16 и 18 соответствующих пар. Захваты установлены радиально на ведомых колесах 17 и. 19.,Платформа 11 приводится во вращение приводом 21. На торцах образцов 8 и 9 установлены шаровые ударники 22, рейки перемещаются по. направляющим 23, Кинематическая связь колес в парах осуществляется цепными или ременными передачами 24. Подвижный контакт 25 датчиков 14 и 15 установлен на платформе И. Фиксатор 13 выполнен электромагнитным,Установка работает следующим образом.Включают привод 21 и приводят во вращение платформу 11. При определенном положении платформы 11, при котором пружина 12 соосна с рейками 10 и 20, замыкается контакт 25 датчика 15 или 14 и откгючается фиксатор 13, Под действием пружины 12 рейки 10 и 20 перемещаются и происходит поворот зубчатых колес 2 и 3 и ведущих колес 16 и 18. Поворот зубчатых колес 2 и 3 рейкой 10 приводит к повороту рычагов 4 и 5 в противоположных направлениях, а поворот колес 16 и 18 - к повороту колес 17 и 19, Поскольку поворот колес 16 и 18 происходит с другой скоростью, чем поворот колес 2 и 3, то имеет место поворот колес 17 и 19 с захватами 6 и 7 относительно осей соответствующих рычагов 4 и 5. При повороте рычагов в одних направлениях, например, при замыкании контакта 25 датчика, к моменту соударения ударников 22 оси1733961 Составитель Н,МезенцевТехред М,Моргентал Корректор Т.Малец Редактор А,Огар Заказ 1664 Тираж . Подписное ВИИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101,захватов становятся параллельными друг .другу и соударение образцов вызывает вних изгиба ющие ударн ые нагрузки. Прирасположении платформы 11 в положении,при котором замыкается контакт 25 датчика 514, захваты 6 и 7 становятся соосными исоударение образцов ударниками 22 вызывает на образцах ударные осевые нагрузки.Испытания. проходят при чередовании осевых и изгибающих нагрузок на образцах. 10После каждого соударения происходит размыкание контактов датчиков 14 и 15, фиксация реек 10 и 20 от осевого перемещения донового взведения пружины 12. При удалении кинематической связи между ведущими 15и ведомыми колесами испытания проходяттолько при осевом сжатии или только приизгибе в зависимости от начальной ориентировки осей захватов относительно рыча-.гов. Повороты захватов регулируются 20подбором диаметров колес такими, чтобы- соударение образцов происходило при заданных соотношениях осевой и изгибающей нагрузок,Установка позволяет исследовать ударное взаимодействие при повторных соударениях образцов с чередованием осевой и. изгибающей нагрузок или комбинациейэтих нагрузок. 30Формула изобретенияУстановка для испытания образцов материалов при повторном ударном нагружении, содержащая основание,установленные на нем два зубчатых колеса, консольно и радиально закрепленные на соответствующих зубчатых колесах в плоскости, параллельной плоскости колес, два рычага, размещенные на соответствующих рычагах на равных расстояниях от их осей вращения захваты образцов, связывающую между собой зубчатые колеса двустороннюю зубчатую рейку, установленную на основании с воэможностью кругового вращения платформу в виде кольца, связывающую зубчатую рейку с платформой силовую пружину, фиксатор осевого перемещения рейки и электрически связанные с фиксатором и размещенные диаметрально на основании два датчика, о т л и ч аю щ а я с я тем, что, с целью расширения функциональных возможностей путем обеспечения испытания не только при осевых, но и при изгибающих нагрузках, а также при их чередовании и при совместном действии осевых и изгибающих нагрузок, она снабжена двумя парами кинематически связанных между собой колес, ведущие из каждой нары которых установлены соосно с соответствующими зубчатыми колесами и не равны им по диаметру, а ведомые закреплены на, соответствующих рычагах на равных расстояниях от их осей вращения, и второй двусторонней зубчатой рейкой, соединенной с первой рейкой и предназначенной для связи ведущих колес соответствующих пар, а захваты установлены радиально на ведомых колесах,
