Устройство для формирования функции принадлежности
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1718232
Авторы: Анисимов, Галимзянов, Ескин, Кулайчук, Шевчик
Текст

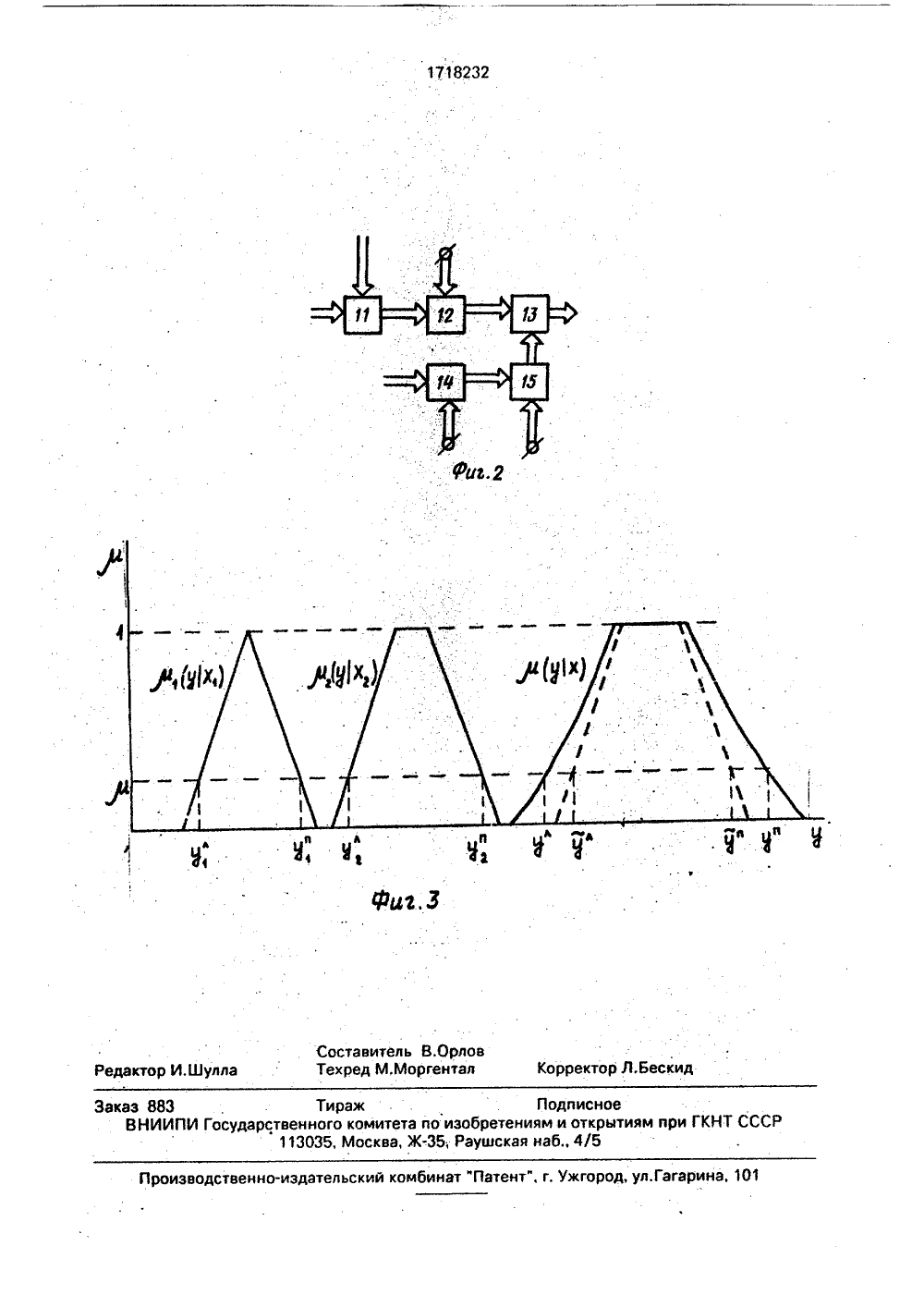

Изобретение относится к специализированным устройствам вычислительнойтехники, может быть использовано дляэкстраполирования унимодельной функции принадлежности и является усовершенствованием изобретения по авт.св. М1635198.Цель изобретения - расширение функциональных возможностей за счет экстраполяции функции принадлежности, 10На фиг. 1 представлена электрическаяструктурная схема устройства; на фиг. 2 -электрическая структурная схема корректирующего блока; на фиг. 3 - график, поясняющий способ экстраполяции функции 15принадлежности,Устройство для формирования функциипринадлежности (фиг. 1) содержит генератор 1 тактовых импульсов, счетчик 2, элемент ИЛИ 3, первый 4-1 и второй 4-2 блоки .20формирования границ нечеткой переменной,первый блок 5 сравнения, первый 6-1 и второй 6-2 блоки вычисления границ интерполированной переменной, второй блок 7сравнения, первый 8-1 и второй 8-2 узлы. 25вычисления экстраполирующей поправки,блок 9 вычитания и сумматор 1 О. Узел Всодержит блок 11 вычитания, блок 12 умножения; .делитель 13, умножитель 14, сумматор 15,Устройство для формирования функции30принадлежности работает следующим образом:До начала работы. устройства путемподбора параметров блоков 4-1 и 4-2 иузлов 8-1 и 8-2 осуществляется настройка 35устройства. Сигнал, поступающий на управляющий вход, запускает устройство; Блоки1-3, 4-1, 4 - 2, 5, 6-1, 6 - 2 и 7 работают как визвестном устройстве. В результате на выходах блоков 6-1 и 6-2 появляются вычислительные.значения левой и правой границлинейно интерполированной функции принадлежности у" и у" при заданном на счетчике 2 уровне,и. Узлы 8-1 и 8-2 при каждом,и рассчитывают поправку соответственно к 45левой и правойграницам функции принадлежности с учетом величины. интервала экстраполяции (х-.х 2), которая затемдобавляется или вычитается от линейно интерполированной оценки у. Значение левой 50границы функции принадлежности у" снимается с выходов блока 9 вычитания,.значение правой границы у"-с выходовсумматора 10, а значение р - с выходов счетчика 2.Формула изобретенияУстройство для формирования функции принадлежности по авт.св. М 1635198,. о тл и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей за счет экстраполяции функции принадлежности, в него дополнительно введены блок вычитания, сумматор и два узла вычисления экстраполирующих поправоккаждый из которых содержит блок вычитания, два умно- жителя, сумматор и делитель, причем в каждом узле вычисления экстраполирующей поправки вцход блока вычитания соединен с первым входом первого умножителя, выход которого соединен с входом делимого делителя, вход делителя которого соединен с выходом сумматора, первый вход которого соединен с выходом второго умножителя, второй вход первого умножителя, первый вход второго умножителя и второй вход сумматора являются входами задания констант экстраполяции устройства, второй вход умножителя соединен с. информационным,выходом счетчика, выход первого блока вычисления. границ интерполированной переменной соединен с входом уменьшаемого блока вычитания и с входом уменьшаемого блока вычитания первого узла вычисления экстрапалирующей поправкй, выход делителя которого соединен с входом вцчитаемого блока вычитания, выход которого является выходом левой границы устройства, выход второго блока вычисления границ. интерполированной переменной соединен с первым входом сумматора и с входом уменьшаемого блока вычитания второго узла вычисления экстраполирующей поправки, выход делителя которого соединен с вторым входом сумматора, выход которого является выходом правой границы устройства, выходы левой и правой границ второго блока формирования границ нечеткой переменной соединены соответственно с входами вычитаемого первого и второго узлов вычисления экстраполирующей поправок.1718232 Фиг З Составитель В.Орло Техред М.Моргентал Редактор И,Шул р Л.Беск Ко аз 883 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открыти113035, Москва, Ж; Раувская наб 4/5 при ГКНТ СС роиэводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
СмотретьЗаявка
4766394, 06.12.1989
ВОЕННАЯ АКАДЕМИЯ ИМ. Ф. Э. ДЗЕРЖИНСКОГО
АНИСИМОВ ВЛАДИМИР ЮРЬЕВИЧ, ГАЛИМЗЯНОВ ИЛЬДАР ХАФИЗОВИЧ, ЕСЬКИН ИГОРЬ ЮРЬЕВИЧ, КУЛАЙЧУК ЮРИЙ ЛЕОНИДОВИЧ, ШЕВЧИК АЛЕКСАНДР ГРИГОРЬЕВИЧ
МПК / Метки
МПК: G06F 15/36
Метки: принадлежности, формирования, функции
Опубликовано: 07.03.1992
