Центробежная установка для испытания образцов в виде колец

Номер патента: 1700437

Автор: Лодус

ZIP архив

Текст

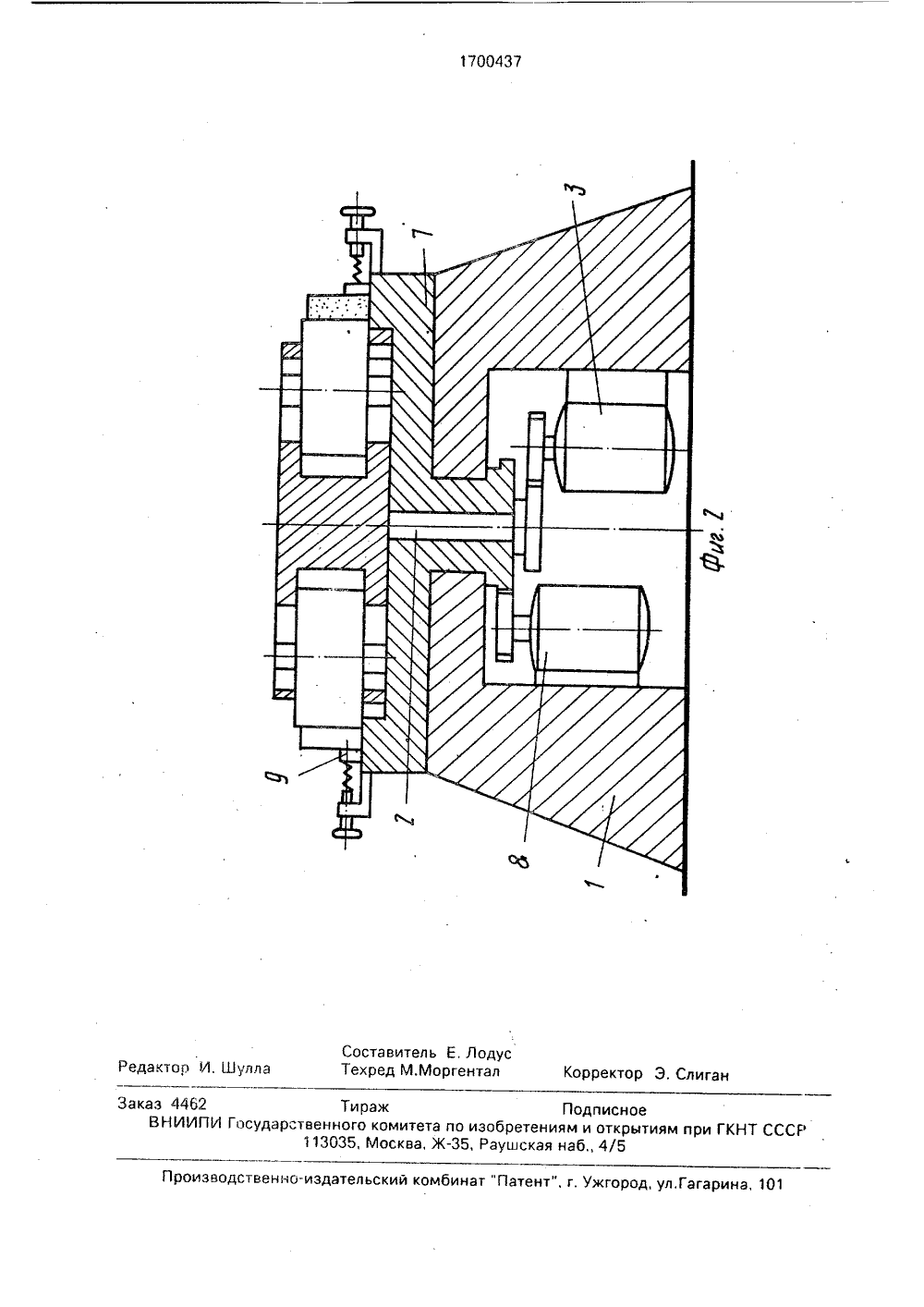

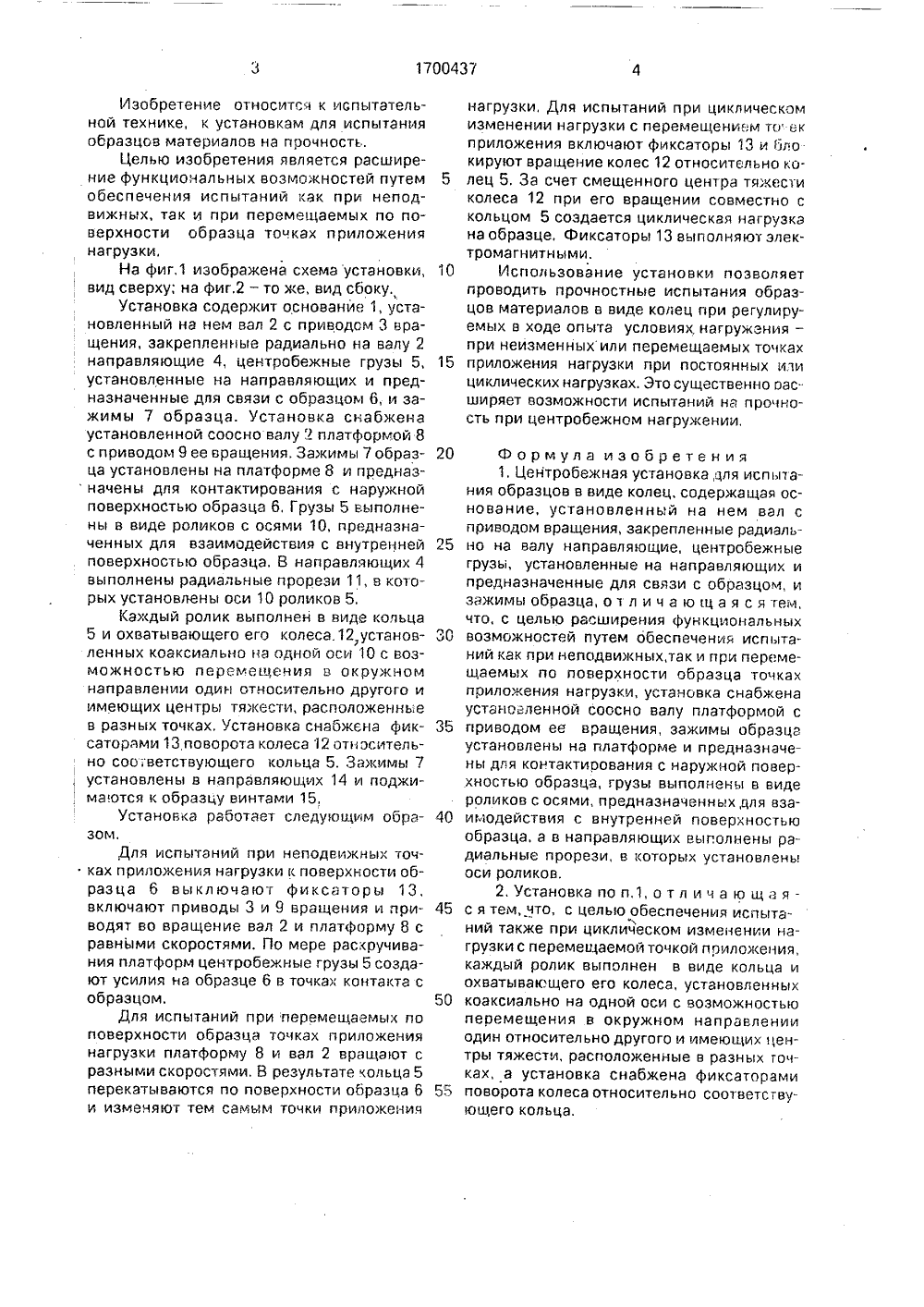

(19 ЙЗ 32 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИЯМ 8 ИДЕТЕЛЬСТВУ ТОРСКО исследоват аники и м(71) Всесоюзный научно- ельскийинститут горной геомех аркшейдерского дела(53) 620.178 (088.8)56) Авторское свидетельство СССРМ 1312439, кл, 6 01 й 3/10, 1986,54) ЦЕНТРОБЕЖНАЯ УСТАНОВКА ДЛЯИСПЫТАНИЯ ОБРАЗЦОВ В ВИДЕ КОЛЕЦ(57) Изобретение относится к центробежным установкам для испытания образцов ввиде колец. Цель изобретения - расширение функциональных возможносей путемобеспечения испытаний как при неподвижных, так и при перемещаемых по поверхности образца точках приложения нагрузки, атакже обеспечение испытаний при циклическом изменении нагрузки с перемещаемой 1700437 А 1 точкои приложения. Установка содержитоснование с валом и приводом, направляющие 4 с грузами 5, зажимы для образца 6. Для испьтаний при неподвижных или перемещаемых точках приложения постоянной или циклической нагрузки установка снабжена платформой с приводом, колесами 12 с центром тяжести, смещенным относительно оси 10 вращения, и фиксаторами 13 колес 12 на кольцах 5. Включают приводы и вращают вал и платформу, При равных скоростях вращения грузь; 5 создают нагрузки в неизменных точках на поверхности образца, При вращении вала и платформы с разнымн скоростями происходит перемещение точек приложения нагрузки, при этом наго;зка постоянная при выключенном фиксаторе 13 или циклическая при включенном фиксаторе 13, Используют при испытании кольцевых образцов разных материалов, 1 з,п, ф-лы 2 ил,Изобретение относится к испытательной технике, к установкам для испытанияобразцов материалов на прочность,Целью изобретения является расширение функциональных возможностей путемобеспечения испытаний как при неподвижных, тэк и при перемещаемых по поверхности образца точках приложениянагрузки,На фиг,1 изображена схема установки,вид сверху; на фиг.2 - то же, вид сбоку,Установка содержит основание 1, установленный на нем вэл 2 с приводом 3 вращения, закрепленные радиально на валу 2направляющие 4, центробежные грузы 5,установленные на направляющих и предназначенные для связи с образцом 6, и зажимы 7 образца. Установка снабженаустановленной соосно валу платформой 8с приводом 9 ее вращения. Закимы 7 образца установлены на платформе 8 и предназ начены для контактирования с наружнойповерхностью образца 6, Грузы 5 выполнены в виде роликов с осями 10, предназначенных для взаимодействия с внутреннейповерхностью образца, В направляющих 4выполнены радиальные прорези 11, в которых установлены оси 10 роликов 5.Каждый ролик выполнен в виде кольца5 и охватывающего его колеса.12,установленных коаксиально нэ одной оси 10 с возможностью перемещения в окружномнаправлении один относительно другого иимеющих центры тяжести, расположеннь.:ев разных точках, Установка снабжена фиксаторами 13 поворота колеса 12 относительно соо;ветствующего кольца 5. Закимы 7установлены в направляющих 14 и поджима.отся к образцу винтами 15,Установка работает следукщим образом.Для испытаний при неподвижных точках приложения нагрузки к поверхности образца 6 выключают фиксаторы 13,включают приводы 3 и 9 вращения и приводят во вращение вал 2 и платформу 8 сравными скоростями. По мере раскручивания платформ центробежные грузы 5 создают усилия на образце 6 в точках контакта собразцом.Для испытаний при перемещаемых поповерхности образца точках приложениянагрузки платформу 8 и вал 2 вращают сразными скоростями, В результате кольца 5перекатываются по поверхности образца 6и изменяют тем самым точки прилокения 20 25 30 35 40 45 50 55 нагрузки, Для испытаний при циклическом изменении нагрузки с перемещением то ск приложения включают фиксаторы 13 и бло кируют вращение колес 12 относительно колец 5. За счет смещенного центра тяжести колеса 12 при его вращении совместно с кольцом 5 создается циклическая нагрузка на образце, Фиксаторы 13 выполняют электромагнитными.Использование установки позволяет проводить прочностные испытания образцов материалов в виде колец при регулируемых в ходе опыта условиях, нагружения - при неизменныхили перемещаемых точках приложения нагрузки при постоянных или циклических нагрузках. Это существенно оасширяет возможности испытаний нэ прочность при центробежном нагружении,Формула изобретения 1, Центробежная установка для испьпания образцов в виде колец, содержащая основание, установленный на нем вэл с приводом вращения, закрепленные радиально на валу направляющие, центробежные грузы, установленные на направляющих и предназначенные для связи с образцом, и зажимы образца, о т л и ч а ю щ а я с я тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний как при неподвижных,так и при перемещаемых по поверхности образца точках приложения нагрузки, установка снабжена установленной соосно валу платформой с приводом ее вращения, зажимы образца установлены на платформе и предназначены для контактирования с наружной поверхностью образца, грузы выполнены в виде роликов с осями, предназначеннь,х для взаимодействия с внутренней поверхностью образца, а в направляющих выполнены радиальные прорези, в которых установлены оси роликов.2, Установка по и 1, о т л и ч а ю щ э яс я тем, что, с целью обеспечения испытаЫЪМний также при циклическом изменении нагрузки с перемещаемой точкой приложения, каждый ролик выполнен в виде кольца и охватывающего его колеса, установленных коаксиально на одной оси с возможностью перемещения в окружном направлении один относительно другого и имеющих центры тяжести, расположенные в разных гочках, а установка снабжена фиксаторами поворота колеса относительно соответствующего кольца.1700437 Составитель Е, Лод ехред М.Моргентал Корректор Э. Слига Редактор И. Шулла Т СССР изводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина,аказ 4462 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям п 113035, Москва, Ж, Раушская наб., 4/5

Смотреть

Заявка

4756657, 09.11.1989

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА

ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G01N 3/32

Метки: виде, испытания, колец, образцов, центробежная

Опубликовано: 23.12.1991
