Устройство для определения соотношения параметров реакционных потоков

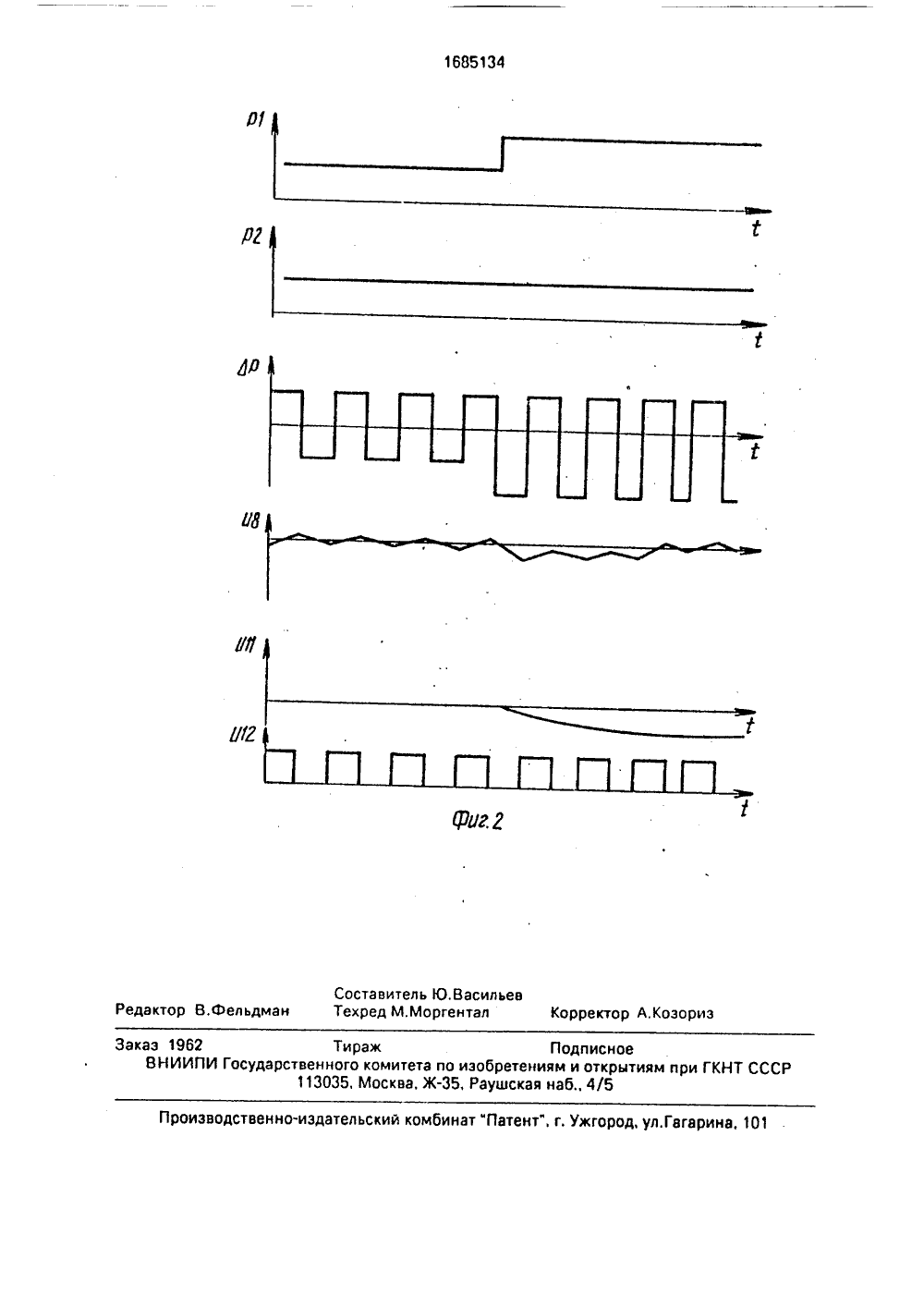

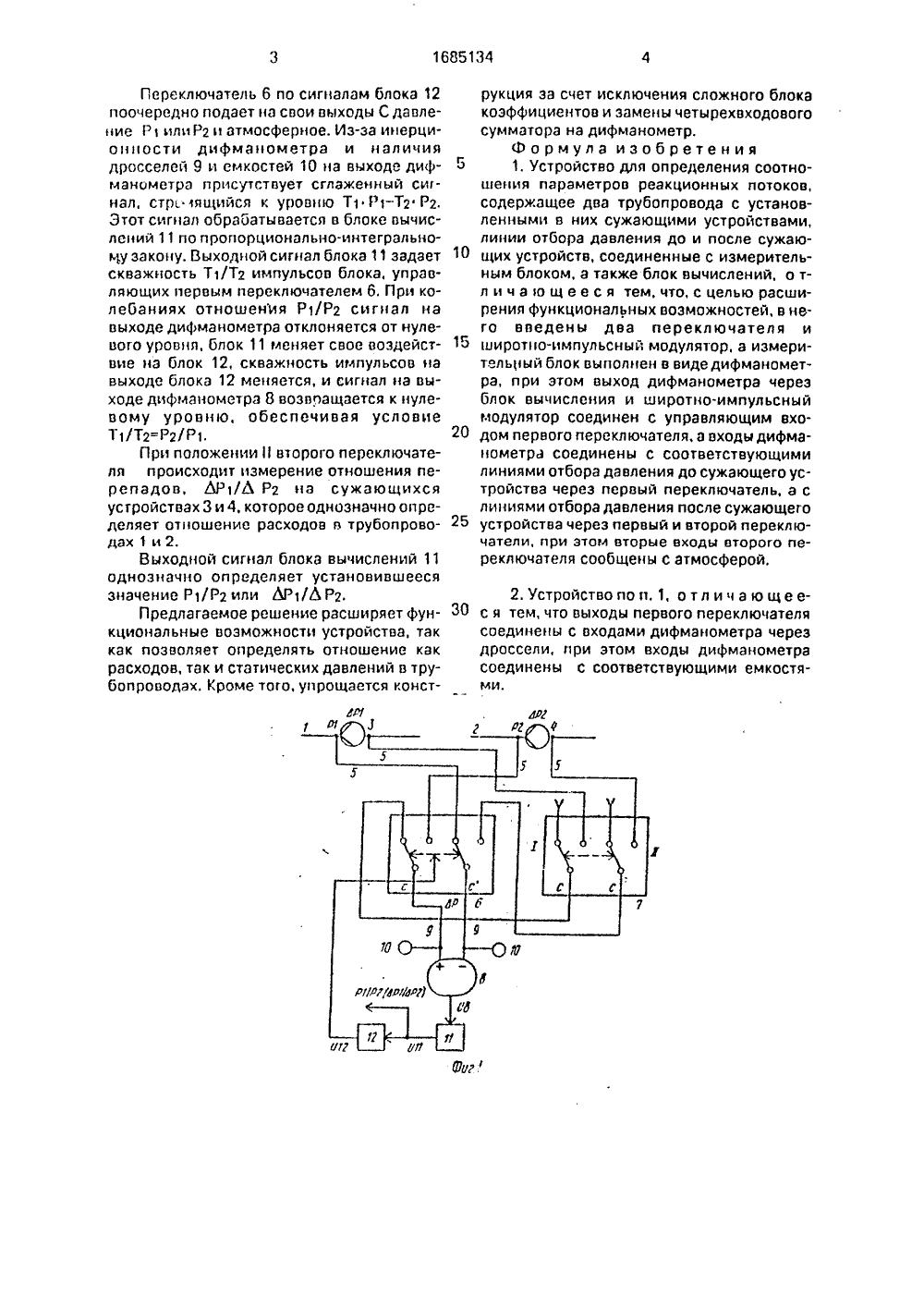

)5 О 0 Р 5/00 ПИСАНИЕ ИЗОБРЕТЕ ВТОРСКО ВИДЕТЕЛ ЪСТВ пр ор ос ГОСУДАРСТВЕН.ОЕ ПАТЕНТНВЕДОМСТВО СССР(56) Авторское свидетельство СССРМ 1520987, кл. 0 01 Р 5/00, 1987.(54) УСТРОИСТВО ДЛЯ ОПРЕДЕЛЕНИЯСООТНОШЕНИЯ ПАРАМЕТРОВ РЕАКЦИ-.ОННЫХ ПОТОКОВ(57) Изобретение относится к приборостроению и может быть использовано в технологических процессах для контроляреакционных потоков. Целью изобретенияявляется расширение функциональных возможностей. При измерении соотношениядавлений переключатель 6 по сигналам блока 12 поочередно подает на входы С давление Р 1 или Р 2 и атмосферное. Благодаря Изобретение относится к приборостроению и может быть использовано в технологических процессах для контроля реакционных потоков.Целью изобретения является расширение функциональных возможностей.На фиг, 1 показана схема предлагаемого устройства; на фиг. 2 - диаграммы сигналов в различных точках устройства.Устройство содержит первый 1 и второй 2 трубопроводы, сужающие устройства 3 и 4, на которых создаются перепады давления ЬР 1 и ЬР 2, линии 5 отбора давлений, первый 6 и второй 7 переключатели (двухполюсные на два положения), дифманометр 8, дроссели 9, емкости 10, блок вычислений 11, вырабатывающий выходной сигнал в зависимости от входного по заданному закону инерционности дифманометра 8 и наличия дросселей 9 и емкостей 10 на выходе дифманометра 8 присутствует сглаженный сигнал, стремящийся к уровню Т 1 Р 1-Т 2 Р 2. Выходной сигнал блока 11 вычислений задает скважность Т 1/Т 2 импульсов, управляющих переключателем б. При колебаниях отношения Р 1/Р 2 сигнал на выходе дифманометра 8 отклоняется от нулевого уровня, скважность импульсов на выходе блока 12 меняется и сигнал на выходе дифманометра 8 возвращается к нулевому уровню, обеспечивая Т 1/Т 2=Р 2/Р 1. Отйошение перепадов давления Р 1/Р 2 на сужающих устройствах 3 и 4 однозначно определяет соотношение расходов в трубопроводах 1 и 2. 1 з.п. ф-лы, 2 ил. у авления, широтно-импульсный модулят 12, генерирующий импульсы, скважи ть которых задается входным сигналом,На фиг. 2 показаны зпюры изменениясигналов в различных точках устройства для случая измерения соогношения статических давлений, где Р 1, Р 2- статические давления в трубопроводах 1 и 2, ЬР - перепад давления в точках с-с переключателя 6, Ов - сигнал на выходе дифманометра 8, 011 - Сигнал на выходе блока вычислений, 012 - сигнал на выходе широтно-импульсного модулятора 12, Т 1 и Т 2 - длительности полупериодов сигнала на выходе модулятора 12.Устройство работает следующим образом. При измерении соотношения давлениипереключатель 7 находится в положении 1.Переключатель 6 по сигналам блока 12 поочередно подает на свои выходы С давление Р 1 или Р 2 и атмосферное. Из-за инерционности дифманометра и наличия дросселей 9 и емкостей 10 на выходе дифманометра присутствует сглаженный сигнал, стр 1 ящийся к уровню Т 1Р 1-Т 2 Р 2 Этот сигнал обрабатывается в блоке вычислений 11 по пропорционально-интегральнолу закону. Выходной сигнал блока 11 задает скважность Т 1/Т 2 импульсов блока, управляющих первым переключателем 6. При колебаниях отношения Р 1/Р 2 сигнал на выходе дифманометра отклоняется от нулевого уровня, блок 11 меняет свое воздействие на блок 12, скважность импульсов на выходе блока 12 меняется, и сигнал на выходе дифманометра 8 возвпащается к нулевому уровню, обеспечивая условие 1 1/Т 2=Р 2/Р 1.При положениивторого переключателя происходит измерение отношения перепадов, ЬР 1/Ь Р 2 на сужающихся устройствах 3 и 4, которое однозначно определяет отношение расходов в трубопроводах 1 и 2.Выходной сигнал блока вычислений 11 однозначно определяет установившееся значение Р 1/Р 2 или ЬР 1 ИР 2,Предлагаемое решение расширяет функциональные возможности устройства, так как позволяет определять отношение как расходов, так и статических давлений в трубопроводах. Кроме того, упрощается конструкция за счет исключения сложного блока коэффициентов и замены четырехвходового сумматора на дифманометр.Ф о р мул а и зоб рете н ия 5 1. Устройство для определения соотнощения параметров реакционных потоков, содержащее два трубопровода с установленными в них сужающими устройствами, линии отбора давления до и после сужаю щих устройств, соединенные с измерительным блоком, а также блок вычислений, о тл ича ющееся тем,что,с целью расширения функциональных возможностей, в него введены два переключателя и 15 широтно-импульсный модулятор, а измерительный блок выполнен в видедифманометра, при этом выход дифманометра через блок вычисления и широтно-импульсный модулятор соединен с управляющим вхо дом первого переключателя, а входы дифманометра соединены с соответствующими линиями отбора давления до сужающего устройства через первый переключатель, а с линиями отбора давления после сужающего 25 устройства через первый и второй переключатели, при этом вторые входы второго переключателя сообщены с атмосферой. 2. Устройство по и. 1, о т л и ч а ю щ е еЗ 0 с я тем, что выходы первого переключателясоединены с входами дифманометра через дроссели, при этом входы дифманометра соединены с соответствующими емкостями,1685134 Составитель Ю.ВасильевТехред М.Моргентал ректор А.Козориз едактор В,Фельдман роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 1 О акаэ 1962 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
