Устройство для испытания материалов на изнашивание

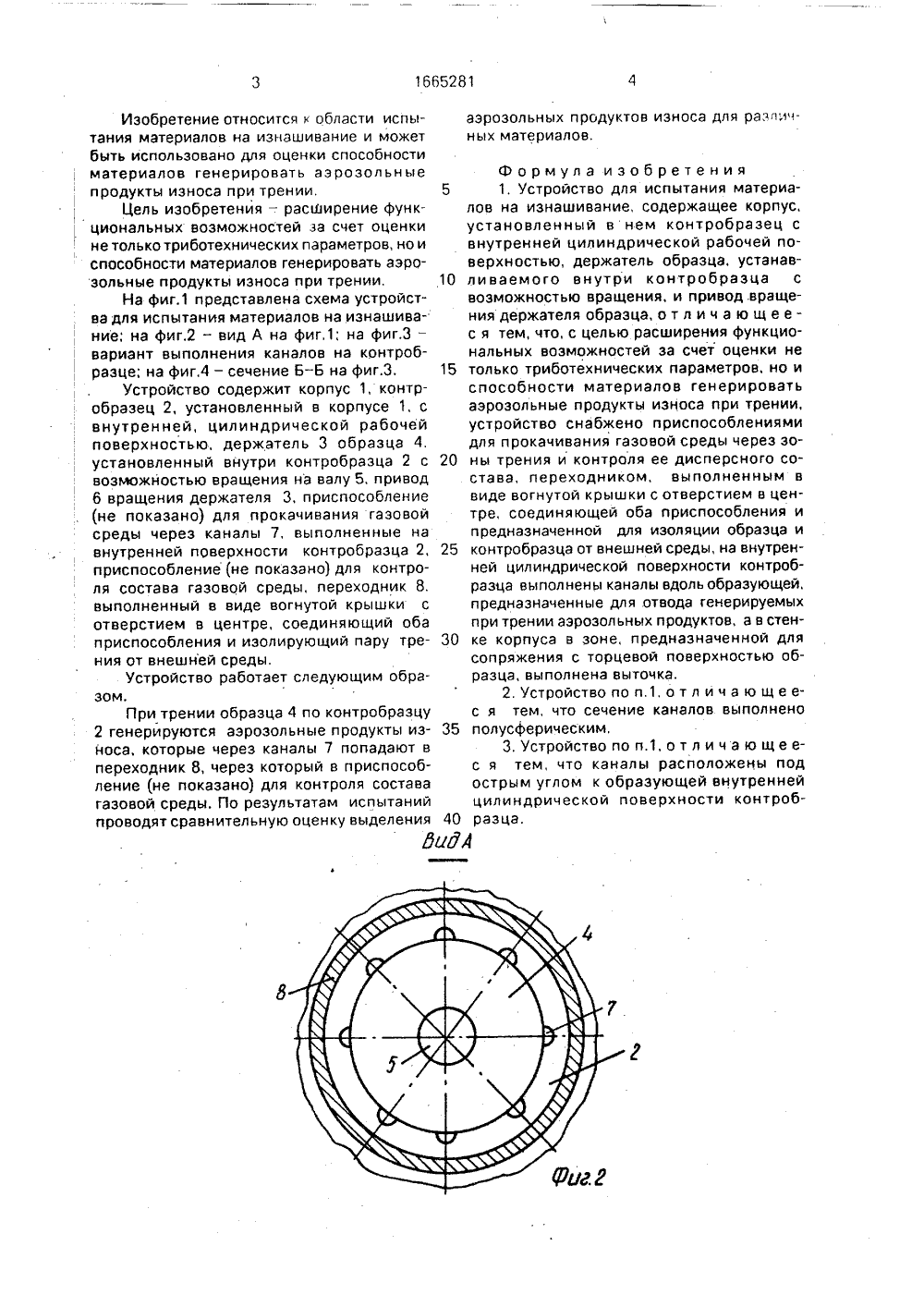

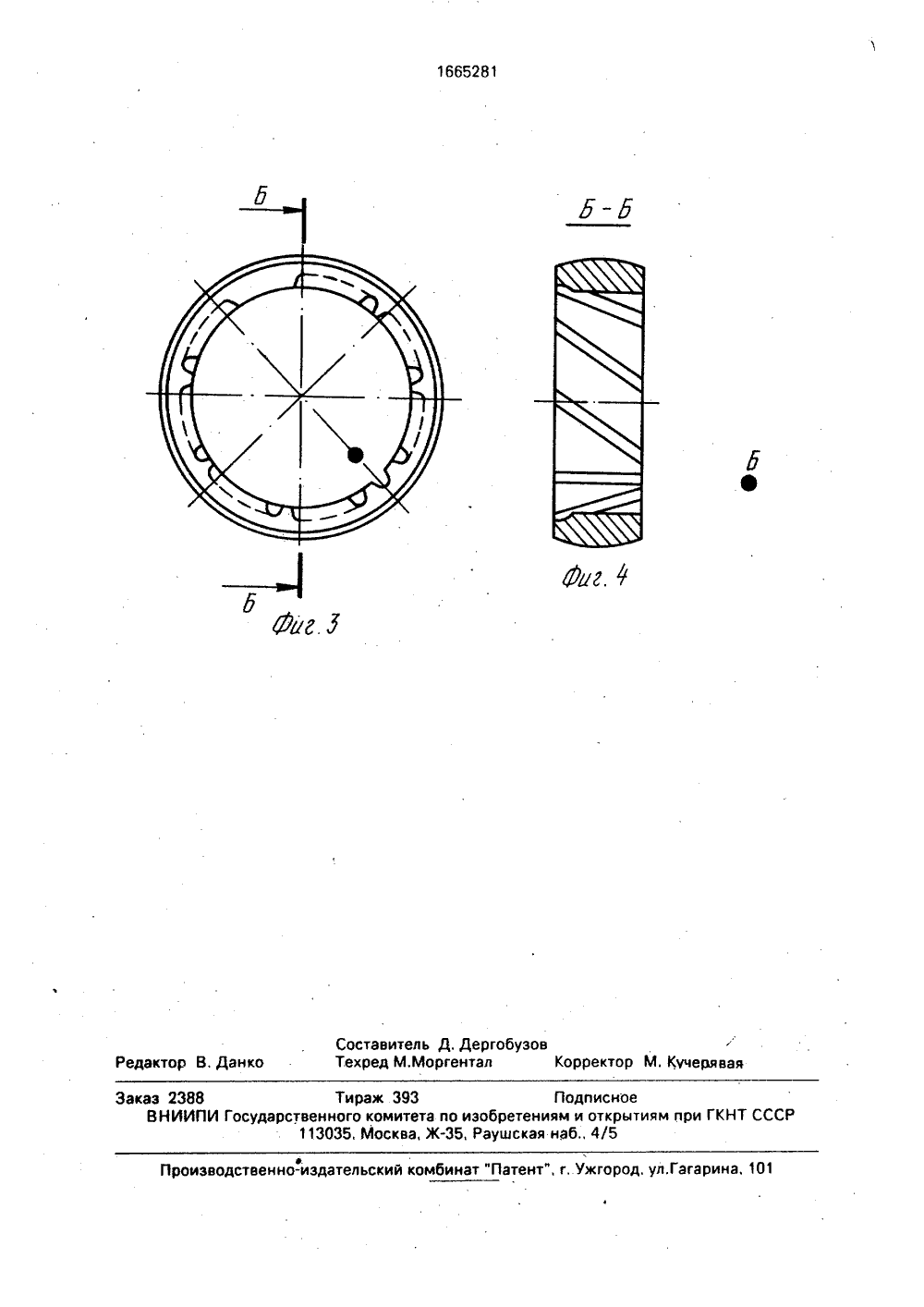

(51)5 6 01 й 3/56 АНИЕ И Т Я ср 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московский институт электронной техники(56) Геллер Л,М. и др.Машины дляиспытания материалов на трение и износ. - Машины и приборы для измерения механическихвеличин. Обзорная информация, сер, ТС.М.: Изд-во ЦНИИТЭТприборостроения, 1974,с.7.(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ИЗНАШИВАНИЕ(57) Изобретение касается испытания материалов на изнашивание и может быть использовано для оценки способностиматериалов генерировать аэроэольные продукты при трении. Цель изобретения - расширение функциональных возможностей эа счет оценки не только триботехнических параметров, но и способности материалов генерировать аэрозольные продукты при трении, Устройство содержит корпус, контр- образец 2, держатель 3 образца 4, установленный с возможностью вращения на валу 5, приспособления для прокачивания газовой среды через каналы 7, выполненные на внутренней поверхности контробразца 2, и для контроля состава газовой среды переходник 8, выполненный в виде вогнутой крышки с отверстием в центре, соединяющий оба приспособления. В процессе трения генерируются азроэольные продукты, которые через каналы 7 и переходник 8 подают в приспособление для состава газовойеды. 2 з,п. ф-лы. 4 ил.Изобретение относится к области испытания материалов на изнашивание и можетбыть использовано для оценки способностиматериалов генерировать азрозольныепродукты износа при трении.Цель изобретения - расширение функциональных возможностей за счет оценкине только триботехнических параметров, но испособности материалов генерировать азроэольные продукты износа при трении,На фиг.1 представлена схема устройства для испытания материалов на изнашивание; на фиг,2 - вид А на фиг,1; на фиг.З -вариант выполнения каналов на контробразце; на фиг,4 - сечение Б-Б на фиг.З,Устройство содержит корпус 1, контробразец 2, установленный в корпусе 1, свнутренней, цилиндрической рабочейповерхностью, держатель 3 образца 4,установленный внутри контробраэца 2 свозможностью вращения на валу 5, приводб вращения держателя 3, приспособление(не показано) для прокачивания газовойсреды через каналы 7, выполненные навнутренней поверхности контробраэца 2,приспособление (не показано) для контроля состава газовой среды, переходник 8,выполненный в виде вогнутой крышки сотверстием в центре, соединяющий обаприспособления и изолирующий пару трения от внешней среды,Устройство работает следующим образом,При трении образца 4 по контробразцу2 генерируются азрозольные продукты износа, которые через каналы 7 попадают впереходник 8, через который в приспособление (не показано) для контроля составагазовой среды, По результатам испытанийпроводят сравнительную оценку выделения аэрозольных продуктов износа для различных материалов. Формула изобретения5 1. Устройство для испытания материалов на изнашивание, содержащее корпус,установленный в нем контробразец свнутренней цилиндрической рабочей поверхностью, держатель образца. устанав 10 ливаемого внутри контробраэца свозможностью вращения, и привод вращения держателя образца, о т л и ч а ю щ е ес я тем, что, с целью расширения функциональных возможностей за счет оценки не15 только триботехнических параметров, но испособности материалов генерироватьаэрозольные продукты износа при трении,устройство снабжено приспособлениямидля прокачивания газовой среды через зо 20 ны трения и контроля ее дисперсного состава, переходником, выполненным ввиде вогнутой крышки с отверстием в центре, соединяющей оба приспособления ипредназначенной для изоляции образца и25 контробразца от внешней среды, на внутренней цилиндрической поверхности контробразца выполнены каналы вдоль образующей,предназначенные для отвода генерируемыхпри трении азроэольных продуктов, а в стен 30 ке корпуса в зоне, предназначенной длясопряжения с торцевой поверхностью образца, выполнена выточка.2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что сечение каналов выполнено35 полусферическим,3, Устройство по п.1, о т л и ч а ю щ е ес я тем, что каналы расположены подострым углом к образующей внутреннейцилиндрической поверхности контроб 40 разца.1665281 Ю Э Составитель Д. ДергобузовТехред М.Моргентал Корректор М. Кучерявая ктор В. Данк Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1 аказ 2388 Тираж 393 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5
