Способ переработки глиноземсодержащего сырья

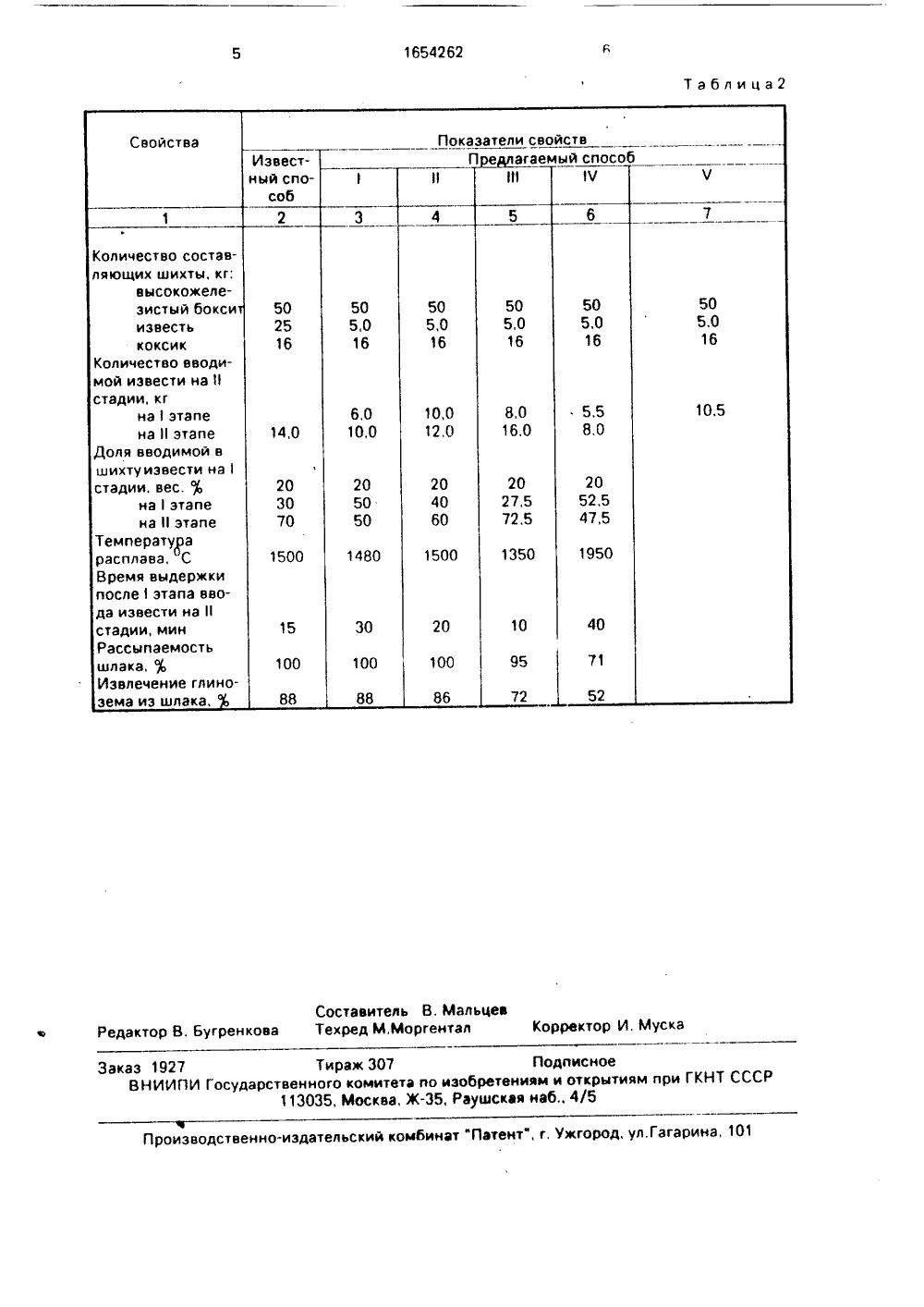

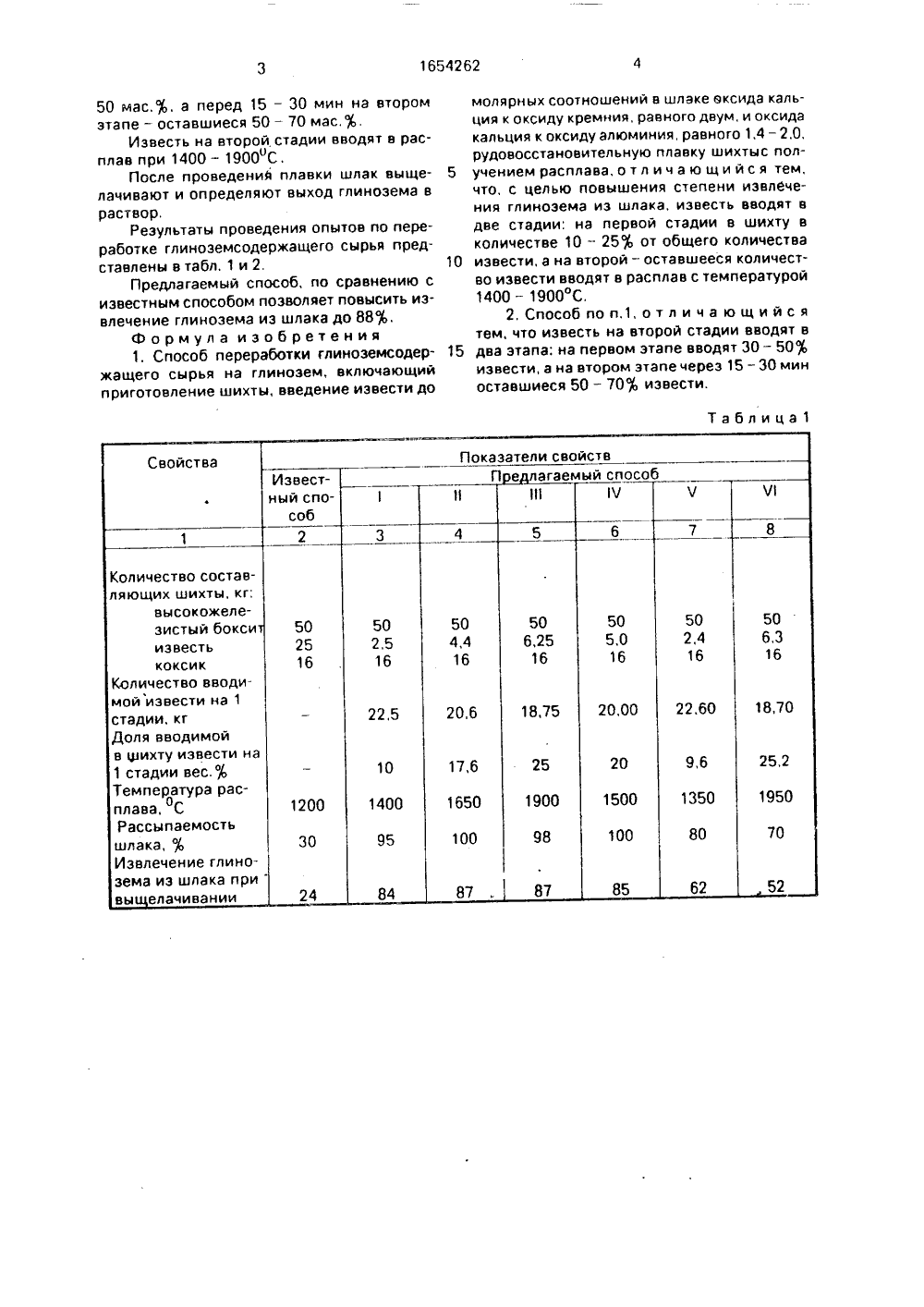

,.Ж 51)5 С 01 1- 73 ГОСУДАРСТВЕ Н 1 ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ПИС ИЗОБРЕТЕНИЯ ЕЛЬСТВУ(56) Новые технологические способы производства глинозема и алюминия, разрабатываемые за рубежом, Срочная тематическаяинформация. - М.: Цветметинформация,1976. с. 29-35.(54) СПОСОБ ПЕРЕРАБОТКИ ГЛИНОЗЕМСОДЕРЖАЩЕГО СЫРЬЯ(57) Изобретение относится к цветной металлургии и может быть использовано дляпереработки высокожелезистого глиноэемсодержащего сырья восстановительнойплавкой на глиноземистые шлаки и ферроиэ боксита, коксик зируют до обеспечени олярных соотношенИзобретение относится к цветноталлургии и может быть использованпереработки высоко железистого глинсодержащего сырья восстановитеплавкой на глиноземистые шлаки иросилиций.Целью изоЬретения яние степени извлечения глка.П р и м е р, В качестве исходногоиспользуют бокситы состава, мас. ,АгОз 39,50; 510 г 21,80; ГегОз 18,432,18, ППП 19,50,В качестве восстановителя исполкоксик фракции 5 - 15 мм,Готовят шихту ести, Известь до чения в шлаке м и изя полоземьной фер двергают рудовоспечи мощностью ии указанных моесть вводят в провляется повыше инозема иэ шла сырья с енно в шихту в о бщего количе - в расплав вводят сти(75-90 мас. ). сть в расплав веорвом этапе 30 -;Т ьзую АВТОРСКОМУ СВ силиции. Цель изобретения - повышение степени извлечения глинозема из шлака Для этого готовят шихту иэ глиноземсодержащего сырья, восстановителя и извести Известь вводят до молярного отношения в шлаке оксида кальция к оксиду кремния, равного 2, и отношения оксида кальция к оксиду алюминия, равного 1,4 - 2. Шихту подвергают рудовосстановительной плавке с получением расплава. Известь вводят в две стадии. на первой - в шихту в количестве 1 О - 25 мас.от общего количества извести, а на второй е расплав с температурой 1400 - 1900 С - оставшееся количество извести. При этом на второй стадии известь вводят е два этапа, на первом - 30 - 50 мас. извести, а на втором через 15 - 30 мин после первого - оставшиеся 30 - 70 мас,извести, Данный способ позволяет повысить степень извлечения глинозема е шлак до 88 ь 1 з.п, ф-лы, 2 табл СаО5 ОгАг ОзПолученную шихту постаноеительной плавке в120 МВт. При обеспеченлярных соотношений иэвцесс в две стадии,На первой - непосредколичестве 10 - 25 мас,стев извести, а на второйоставшееся количество извНа второй стадии извдят в два этапа - на и3 50 2,5 16 16 40 50 мас а перед 15 - 30 мин на втором этапе - оставшиеся 50 - 70 мас,;6,Известь на второй стадии вводят в расплав при 1400 - 1900"С.После проведения плавки шлак выщелачивают и определяют выход глинозема в раствор,Результаты проведения опытов по переработке глиноземсодержащего сырья представлены в табл, 1 и 2,Предлагаемый способ, по сравнению с известным способом позволяет повысить извлечение глинозема иэ шлака до 88 ф,Формула изобретения 1. Способ переработки глиноземсодержащего сырья на глинозем, включающий приготовление шихты, введение извести до Количество составляющих шихты, кг:высокожелезистый боксиизвестькоксик Количество вводимой извести на 1 стадии. кгДоля вводимой в шихту извести на 1 стадии вес, ф Температура расплава, СРассыпаемость шлака,Извлечение глинозема из шлака при вы елачивании молярных соотношений в шлаке оксида кальция к окСиду кремния, равного двум, и оксидакальция к оксиду алюминия, равного 1,4 - 2,0,рудовосстановительную плавку шихтыс пол 5 учениемрасплава,отличающийся тем,что, с целью повышения степени иэвлЕчения глинозема из шлака, известь вводят вдве стадии: на первой стадии в шихту вколичестве 10 - 25 ь от общего количества10 извести, а на второй - оставшееся количество извести вводят в расплав с температурой1400 - 1900 С,2. Способ поп.1,отлича ющийсятем, что известь на второй стадии вводят в15 два этапа: на первом этапе вводят 30 - 50извести, а на втором этапе через 15 - 30 миноставшиеся 50 - 70 ф, извести.1654262 Таблица 2 Свойства Показатели свойств П е агаемый способ Известный спо- соб Количество составляющих шихты, кг:высокожелезистый бокси известь коксик Количество вводимой извести на 11 стадии, кгнаэтапе на 11 этапе Доля вводимой в шихтуиэвести настадии, вес,на 1 этапе на 11 этапеТемпература расплава, С Время выдержки после этапа ввода извести на 8 стадии, мин Рассыпаемость шлака,Извлечение глинозема из шлака,50 25 16 50 5,0 16 50 5,0 16 50 5,0 16 50 5,0 16 50 5,0 16 6,0 10,0 5,5 8,0 10,5 8,016,0 10,0 12,0 14,0 20 30 70 2052,5 47,5 2027,572,5 20 40 60 20 50 50 1500 1950 1350 1480 1500 40 20 10 30 100 95 100 100 52 88 88 72 86 Составитель В, МальцевРедактор В, Бугренкова Техред М,Моргентал Корректор И Муска Заказ 1927 Тираж 307 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
